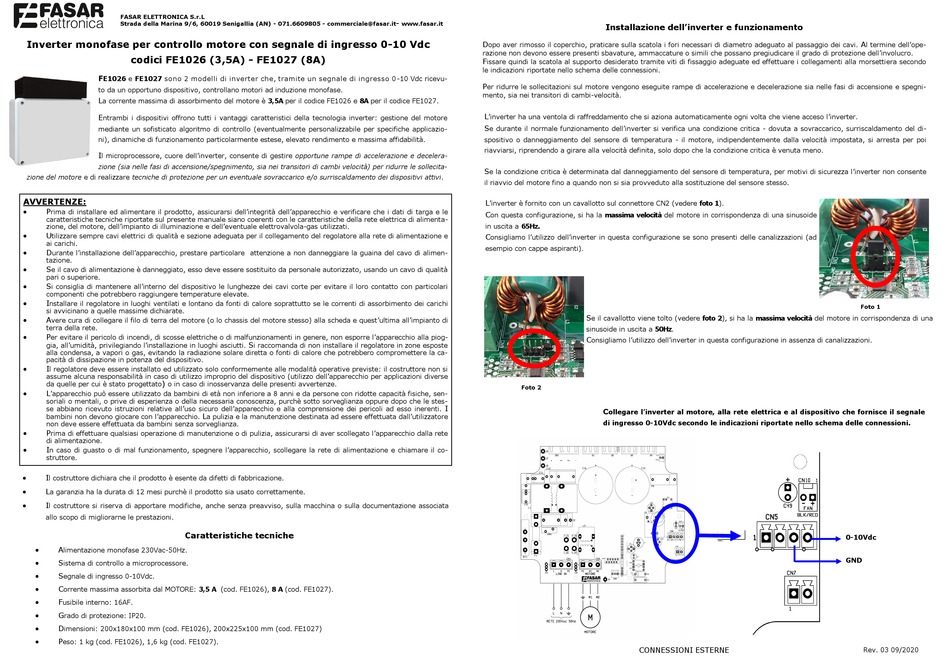

FASAR ELETTRONICA FE1026 Manual

FASAR ELETTRONICA S.r.L
Strada della Marina 9/6, 60019 Senigallia (AN) - 071.6609805 - commerciale@fasar.it

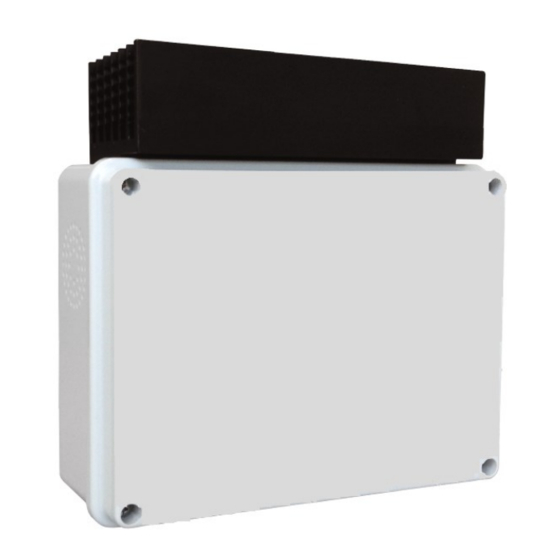

Inverter monofase per controllo motore con segnale di ingresso 0-10 Vdc
codici FE1026 (3,5A) - FE1027 (8A)
F E1026 e FE1027 sono 2 modelli di inverter che, tramite un segnale di ingresso 0 -10 Vdc ricevu-
to da un opportuno dispositivo, controllano motori ad induzione monofase.
L
a corrente massima di assorbimento del motore è 3,5A per il codice FE1026 e 8A per il codice FE1027.
E
ntrambi i dispositivi offrono tutti i vantaggi caratteristici della tecnologia inverter: gestione del motore
mediante un sofisticato algoritmo di controllo (eventualmente personalizzabile per specifiche applicazio-
ni), dinamiche di funzionamento particolarmente estese, elevato rendimento e massima affidabilità.
I
l microprocessore, cuore dell'inverter, consente di gestire opportune rampe di accelerazione e decelera-
zione (sia nelle fasi di accensione/spegnimento, sia nei transitori di cambi velocità) per ridurre le sollecita-
zione del motore e di realizzare tecniche di protezione per un eventuale sovraccarico e/o surriscaldamento dei dispositivi attivi.
AVVERTENZE:

P
rima di installare ed alimentare il prodotto, assicurarsi dell'integrità dell'apparecchio e verificare che i dati di targa e le
caratteristiche tecniche riportate sul presente manuale siano coerenti con le caratteristiche della rete elettrica di alimenta-
zione, del motore, dell'impianto di illuminazione e dell'eventuale elettrovalvola-gas utilizzati.

U
tilizzare sempre cavi elettrici di qualità e sezione adeguata per il collegamento del regolatore alla rete di alimentazione e
ai carichi.

D
urante l'installazione dell'apparecchio, prestare particolare attenzione a non danneggiare la guaina del cavo di alimen-
tazione.

S
e il cavo di alimentazione è danneggiato, esso deve essere sostituito da personale autorizzato, usando un cavo di qualità
pari o superiore.

S
i consiglia di mantenere all'interno del dispositivo le lunghezze dei cavi corte per evitare il loro contatto con particolari
componenti che potrebbero raggiungere temperature elevate.

I
nstallare il regolatore in luoghi ventilati e lontano da fonti di calore soprattutto se le correnti di assorbimento dei carichi
si avvicinano a quelle massime dichiarate.

A
vere cura di collegare il filo di terra del motore (o lo chassis del motore stesso) alla scheda e quest'ultima all'impianto di
terra della rete.

P
er evitare il pericolo di incendi, di scosse elettriche o di malfunzionamenti in genere, non esporre l'apparecchio alla piog-
gia, all'umidità, privilegiando l'installazione in luoghi asciutti.
alla condensa, a vapori o gas, evitando la radiazione solare diretta o fonti di calore che potrebbero compromettere la ca-
pacità di dissipazione in potenza del dispositivo.

I l regolatore deve essere installato ed utilizzato solo conformemente alle modalità operative previste: il costruttore non si
assume alcuna responsabilità in caso di utilizzo improprio del dispositivo (utilizzo dell'apparecchio per applicazioni diverse
da quelle per cui è stato progettato ) o in caso di inosservanza delle presenti avvertenze.

L
'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sen-
soriali o mentali, o prive di esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stes-
se abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.
bambini non devono giocare con l'apparecchio.
non deve essere effettuata da bambini senza sorveglianza.

P
rima di effettuare qualsiasi operazione di manutenzione o di pulizia, assicurarsi di aver scollegato l'apparecchio dalla rete
di alimentazione.

I
n caso di guasto o di mal funzionamento, spegnere l'apparecchio, scollegare la rete di alimentazione e chiamare il co-
struttore.

I
l costruttore dichiara che il prodotto è esente da difetti di fabbricazione.

L a garanzia ha la durata di 12 mesi purchè il prodotto sia usato correttamente.

I l costruttore si riserva di apportare modifiche, anche senza preavviso, sulla macchina o sulla documentazione associata
allo scopo di migliorarne le prestazioni.
Caratteristiche tecniche

A
limentazione monofase 230Vac-50Hz.

S
istema di controllo a microprocessore.

S
egnale di ingresso 0-10Vdc.
 C
orrente massima assorbita dal MOTORE: 3,5 A (cod. FE1026), 8 A (cod. FE1027).
 F
usibile interno: 16AF.

G rado di protezione: IP20.

D imensioni: 200x180x100 mm (cod. FE1026), 200x225x100 mm (cod. FE1027)

P
eso: 1 kg (cod. FE1026), 1,6 kg (cod. FE1027).
S
i raccomanda di non installare il regolatore in zone esposte
L
a pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore
-
www.fasar.it
D
opo aver rimosso il coperchio, praticare sulla scatola i fori necessari di diametro adeguato al passaggio dei cavi.
razione non devono essere presenti sbavature, ammaccature o simili che possano pregiudicare il grado di protezione dell'involucro.
F issare quindi la scatola al supporto desiderato tramite viti di fissaggio adeguate ed effettuare i collegamenti alla morsettiera secondo
le indicazioni riportate nello schema delle connessioni.
P er ridurre le sollecitazioni sul motore vengono eseguite rampe di accelerazione e decelerazione sia nelle fasi di accensione e spegni-
mento, sia nei transitori di cambi-velocità.
L
'inverter ha una ventola di raffreddamento che si aziona automaticamente ogni volta che viene acceso l'inverter.
S
e durante il normale funzionamento dell'inverter si verifica una condizione critica - dovuta a sovraccarico, surriscaldamento del di-
spositivo o danneggiamento del sensore di temperatura - il motore, indipendentemente dalla velocità impostata, si arresta per poi
riavviarsi, riprendendo a girare alla velocità definita, solo dopo che la condizione critica è venuta meno.
S e la condizione critica è determinata dal danneggiamento del sensore di temperatura, per motivi di sicurezza l'inverter non consente
il riavvio del motore fino a quando non si sia provveduto alla sostituzione del sensore stesso.
L
'inverter è fornito con un cavallotto sul connettore CN2 (vedere foto 1).
C
on questa configurazione, si ha la massima velocità del motore in corrispondenza di una sinusoide
in uscita a 65Hz.
C
onsigliamo l'utilizzo dell'inverter in questa configurazione se sono presenti delle canalizzazioni (ad
esempio con cappe aspiranti).
Foto 2
I
Installazione dell'inverter e funzionamento
S
e il cavallotto viene tolto (vedere foto 2), si ha la massima velocità del motore in corrispondenza di una
sinusoide in uscita a 50Hz.
C onsigliamo l'utilizzo dell'inverter in questa configurazione in assenza di canalizzazioni.
C
ollegare l'inverter al motore, alla rete elettrica e al dispositivo che fornisce il segnale
di ingresso 0-10Vdc secondo le indicazioni riportate nello schema delle connessioni.
CONNESSIONI ESTERNE
A
l termine dell'ope-
Foto 1
0-10Vdc
GND
Rev. 03 09/2020
