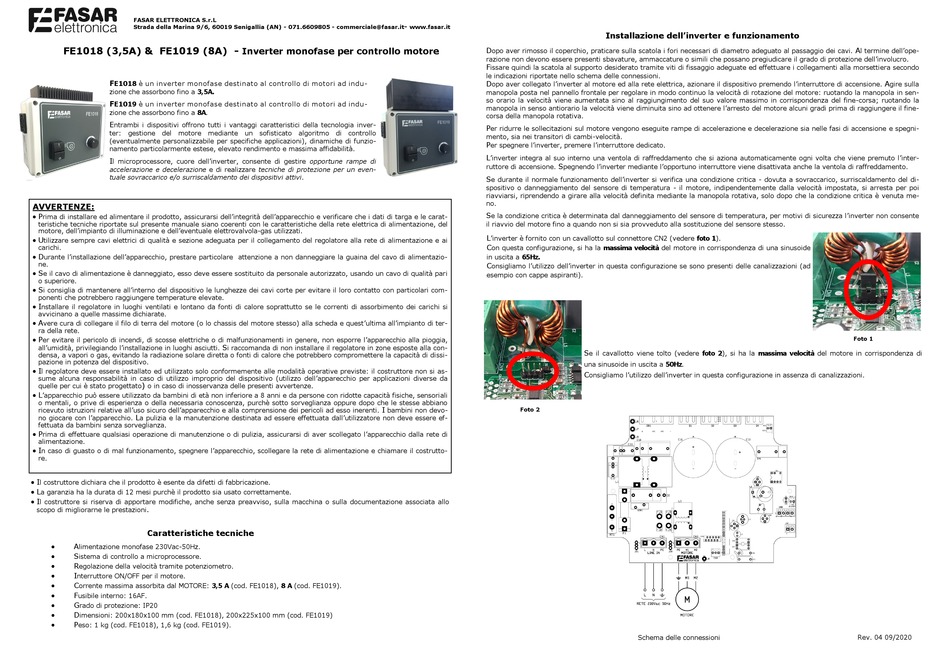

FASAR ELETTRONICA FE1018 Quick Start Manual

FASAR ELETTRONICA S.r.L
Strada della Marina 9/6, 60019 Senigallia (AN) - 071.6609805 - commerciale@fasar.it

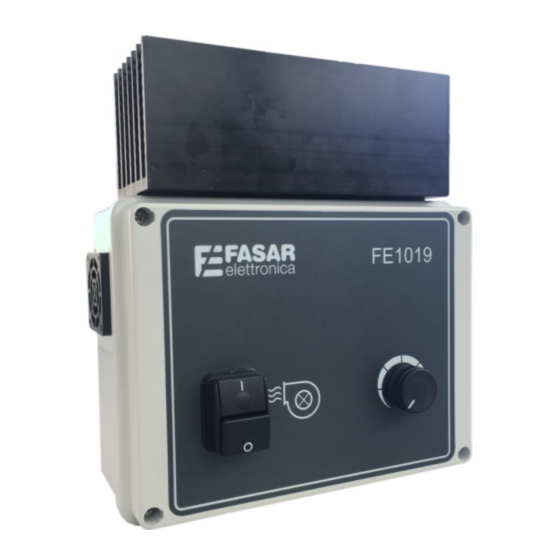

FE1018 (3,5A) & FE1019 (8A) -
F
E1018 è un inverter monofase destinato al controllo di motori ad indu-
zione che assorbono fino a 3,5A.
F
E1019 è un inverter monofase destinato al controllo di motori ad indu-
zione che assorbono fino a 8A.
E ntrambi i dispositivi offrono tutti i vantaggi caratteristici della tecnologia inver-
ter: gestione del motore mediante
(eventualmente personalizzabile per specifiche applicazioni), dinamiche di funzio-
namento particolarmente estese, elevato rendimento e massima affidabilità.
I
l microprocessore, cuore dell'inverter, consente di gestire opportune rampe di
accelerazione e decelerazione e di realizzare tecniche di protezione per un even-
tuale sovraccarico e/o surriscaldamento dei dispositivi attivi.
AVVERTENZE:

P rima di installare ed alimentare il prodotto, assicurarsi dell'integrità dell'apparecchio e verificare che i dati di targa e le carat-
teristiche tecniche riportate sul presente manuale siano coerenti con le caratteristiche della rete elettrica di alimentazione, del
motore, dell'impianto di illuminazione e dell'eventuale elettrovalvola-gas utilizzati.

U
tilizzare sempre cavi elettrici di qualità e sezione adeguata per il collegamento del regolatore alla rete di alimentazione e ai
carichi.

D urante l'installazione dell'apparecchio, prestare particolare attenzione a non danneggiare la guaina del cavo di alimentazio-
ne.

S
e il cavo di alimentazione è danneggiato, esso deve essere sostituito da personale autorizzato, usando un cavo di qualità pari
o superiore.

S
i consiglia di mantenere all'interno del dispositivo le lunghezze dei cavi corte per evitare il loro contatto con particolari com-
ponenti che potrebbero raggiungere temperature elevate.
 I
nstallare il regolatore in luoghi ventilati e lontano da fonti di calore soprattutto se le correnti di assorbimento dei carichi si
avvicinano a quelle massime dichiarate.

A
vere cura di collegare il filo di terra del motore (o lo chassis del motore stesso) alla scheda e quest'ultima all'impianto di ter-
ra della rete.

P er evitare il pericolo di incendi, di scosse elettriche o di malfunzionamenti in genere, non esporre l'apparecchio alla pioggia,
all'umidità, privilegiando l'installazione in luoghi asciutti.
densa, a vapori o gas, evitando la radiazione solare diretta o fonti di calore che potrebbero compromettere la capacità di dissi-
pazione in potenza del dispositivo.

I
l regolatore deve essere installato ed utilizzato solo conformemente alle modalità operative previste: il costruttore non si as-
sume alcuna responsabilità in caso di utilizzo improprio del dispositivo (utilizzo dell'apparecchio per applicazioni diverse da
quelle per cui è stato progettato ) o in caso di inosservanza delle presenti avvertenze.

L
'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali
o mentali, o prive di esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano
ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.
no giocare con l'apparecchio. L a pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere ef-
fettuata da bambini senza sorveglianza.

P
rima di effettuare qualsiasi operazione di manutenzione o di pulizia, assicurarsi di aver scollegato l'apparecchio dalla rete di
alimentazione.
 I
n caso di guasto o di mal funzionamento, spegnere l'apparecchio, scollegare la rete di alimentazione e chiamare il costrutto-
re.

I
l costruttore dichiara che il prodotto è esente da difetti di fabbricazione.

L a garanzia ha la durata di 12 mesi purchè il prodotto sia usato correttamente.
 I
l costruttore si riserva di apportare modifiche, anche senza preavviso, sulla macchina o sulla documentazione associata allo
.
scopo di migliorarne le prestazioni
Caratteristiche tecniche
 A
limentazione monofase 230Vac-50Hz.

S
istema di controllo a microprocessore.

R
egolazione della velocità tramite potenziometro.

I nterruttore ON/OFF per il motore.
 C
orrente massima assorbita dal MOTORE: 3,5 A (cod. FE1018), 8 A (cod. FE1019).

F
usibile interno: 16AF.

G
rado di protezione: IP20

D imensioni: 200x180x100 mm (cod. FE1018), 200x225x100 mm (cod. FE1019)

P eso: 1 kg (cod. FE1018), 1,6 kg (cod. FE1019).
Inverter monofase per controllo motore
un sofisticato algoritmo di controllo
S i raccomanda di non installare il regolatore in zone esposte alla con-
I
bambini non devo-
-
www.fasar.it
D opo aver rimosso il coperchio, praticare sulla scatola i fori necessari di diametro adeguato al passaggio dei cavi.
razione non devono essere presenti sbavature, ammaccature o simili che possano pregiudicare il grado di protezione dell'involucro.
F
issare quindi la scatola al supporto desiderato tramite viti di fissaggio adeguate ed effettuare i collegamenti alla morsettiera secondo
le indicazioni riportate nello schema delle connessioni.
D
opo aver collegato l'inverter al motore ed alla rete elettrica, azionare il dispositivo premendo l'interruttore di accensione.
manopola posta nel pannello frontale per regolare in modo continuo la velocità di rotazione del motore: ruotando la manopola in sen-
so orario la velocità viene aumentata sino al raggiungimento del suo valore massimo in corrispondenza del fine-corsa; ruotando la
manopola in senso antiorario la velocità viene diminuita sino ad ottenere l'arresto del motore alcuni gradi prima di raggiungere il fine-
corsa della manopola rotativa.
P
er ridurre le sollecitazioni sul motore vengono eseguite rampe di accelerazione e decelerazione sia nelle fasi di accensione e spegni-
mento, sia nei transitori di cambi-velocità.
P
er spegnere l'inverter, premere l'interruttore dedicato.
L 'inverter integra al suo interno una ventola di raffreddamento che si aziona automaticamente ogni volta che viene premuto l'inter-
S
ruttore di accensione. pegnendo l'inverter mediante l'opportuno interruttore viene disattivata anche la ventola di raffreddamento.
S
e durante il normale funzionamento dell'inverter si verifica una condizione critica - dovuta a sovraccarico, surriscaldamento del di-
spositivo o danneggiamento del sensore di temperatura - il motore, indipendentemente dalla velocità impostata, si arresta per poi
riavviarsi, riprendendo a girare alla velocità definita mediante la manopola rotativa, solo dopo che la condizione critica è venuta me-
no.
S e la condizione critica è determinata dal danneggiamento del sensore di temperatura, per motivi di sicurezza l'inverter non consente
il riavvio del motore fino a quando non si sia provveduto alla sostituzione del sensore stesso.
L
'inverter è fornito con un cavallotto sul connettore CN2 (vedere foto 1).
C on questa configurazione, si ha la massima velocità del motore in corrispondenza di una sinusoide
in uscita a 65Hz.
C onsigliamo l'utilizzo dell'inverter in questa configurazione se sono presenti delle canalizzazioni (ad
esempio con cappe aspiranti).
Foto 2
Installazione dell'inverter e funzionamento
S
e il cavallotto viene tolto (vedere foto 2), si ha la massima velocità del motore in corrispondenza di
una sinusoide in uscita a 50Hz.
C
onsigliamo l'utilizzo dell'inverter in questa configurazione in assenza di canalizzazioni.
Schema delle connessioni
A l termine dell'ope-
A
gire sulla
Foto 1
Rev. 04 09/2020
