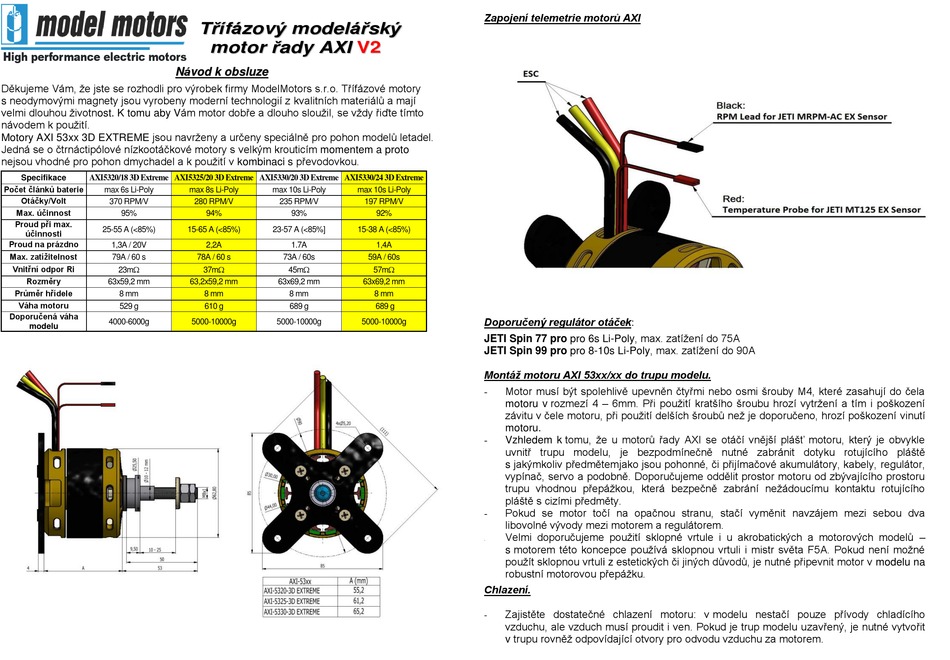

MODEL MOTORS AXI5320/18 3D Extreme Instruction Manual

High performance electric motors
N N
Děkujeme Vám, že jste se rozhodli pro výrobek firmy ModelMotors s.r.o. Třífázové motory
s neodymovými magnety jsou vyrobeny moderní technologií z kvalitních materiálů a mají
velmi dlouhou životnost. K tomu aby Vám motor dobře a dlouho sloužil, se vždy řiďte tímto
návodem k použití.
Motory AXI 53xx 3D EXTREME jsou navrženy a určeny speciálně pro pohon modelů letadel.
Jedná se o čtrnáctipólové nízkootáčkové motory s velkým krouticím momentem a proto
nejsou vhodné pro pohon dmychadel a k použití v kombinaci s převodovkou.
Specifikace AXI5320/18 3D Extreme AXI5325/20 3D Extreme AXI5330/20 3D Extreme AXI5330/24 3D Extreme
Počet článků baterie
max 6s Li-Poly
Otáčky/Volt
370 RPM/V
Max. účinnost
95%
Proud při max.
25-55 A (<85%)
účinnosti
Proud na prázdno
1,3A / 20V
Max. zatížitelnost
79A / 60 s
Vnitřní odpor Ri
23m
Rozměry
63x59,2 mm
Průměr hřídele
8 mm
Váha motoru
529 g
Doporučená váha
4000-6000g
modelu
ř ř í í á á ý ý á á ř ř
T f z o v m o d e l
T f z o v m o d e l
ř ř
m m o o t t o o r r a a d d y y A A X X I I V V
á á
v v o o d d k k o o b b s s l l u u z z e e
max 8s Li-Poly max 10s Li-Poly max 10s Li-Poly
280 RPM/V 235 RPM/V
94% 93%
15-65 A (<85%) 23-57 A (<85%] 15-38 A (<85%)
2,2A 1.7A
78A / 60 s 73A / 60s
37m 45m
63,2x59,2 mm 63x69,2 mm 63x69,2 mm
8 mm 8 mm
610 g 689 g
5000-10000g 5000-10000g 5000-10000g
Zapojení telemetrie motorů AXI
ý ý
s k
s k
2 2
197 RPM/V
92%
1,4A
59A / 60s
57m
8 mm
689 g
Doporučený regulátor otáček
JETI Spin 77 pro pro 6s Li-Poly, max. zatížení do 75A
JETI Spin 99 pro pro 8-10s Li-Poly, max. zatížení do 90A
Montáž motoru AXI 53xx/xx do trupu modelu.
Motor musí být spolehlivě upevněn čtyřmi nebo osmi šrouby M4, které zasahují do čela
-
motoru v rozmezí 4 – 6mm. Při použití kratšího šroubu hrozí vytržení a tím i poškození
závitu v čele motoru, při použití delších šroubů než je doporučeno, hrozí poškození vinutí
motoru.
Vzhledem k tomu, že u motorů řady AXI se otáčí vnější plášť motoru, který je obvykle
-
uvnitř trupu modelu, je bezpodmínečně nutné zabránit dotyku rotujícího pláště
s jakýmkoliv předmětemjako jsou pohonné, či přijímačové akumulátory, kabely, regulátor,
vypínač, servo a podobně. Doporučujeme oddělit prostor motoru od zbývajícího prostoru
trupu vhodnou přepážkou, která bezpečně zabrání nežádoucímu kontaktu rotujícího
pláště s cizími předměty.
Pokud se motor točí na opačnou stranu, stačí vyměnit navzájem mezi sebou dva
-
libovolné vývody mezi motorem a regulátorem.
Velmi doporučujeme použití sklopné vrtule i u akrobatických a motorových modelů –
-
s motorem této koncepce používá sklopnou vrtuli i mistr světa F5A. Pokud není možné
použít sklopnou vrtuli z estetických či jiných důvodů, je nutné připevnit motor v modelu na
robustní motorovou přepážku.
Chlazení.
Zajistěte dostatečné chlazení motoru: v modelu nestačí pouze přívody chladícího
-
vzduchu, ale vzduch musí proudit i ven. Pokud je trup modelu uzavřený, je nutné vytvořit
v trupu rovněž odpovídající otvory pro odvodu vzduchu za motorem.
:
