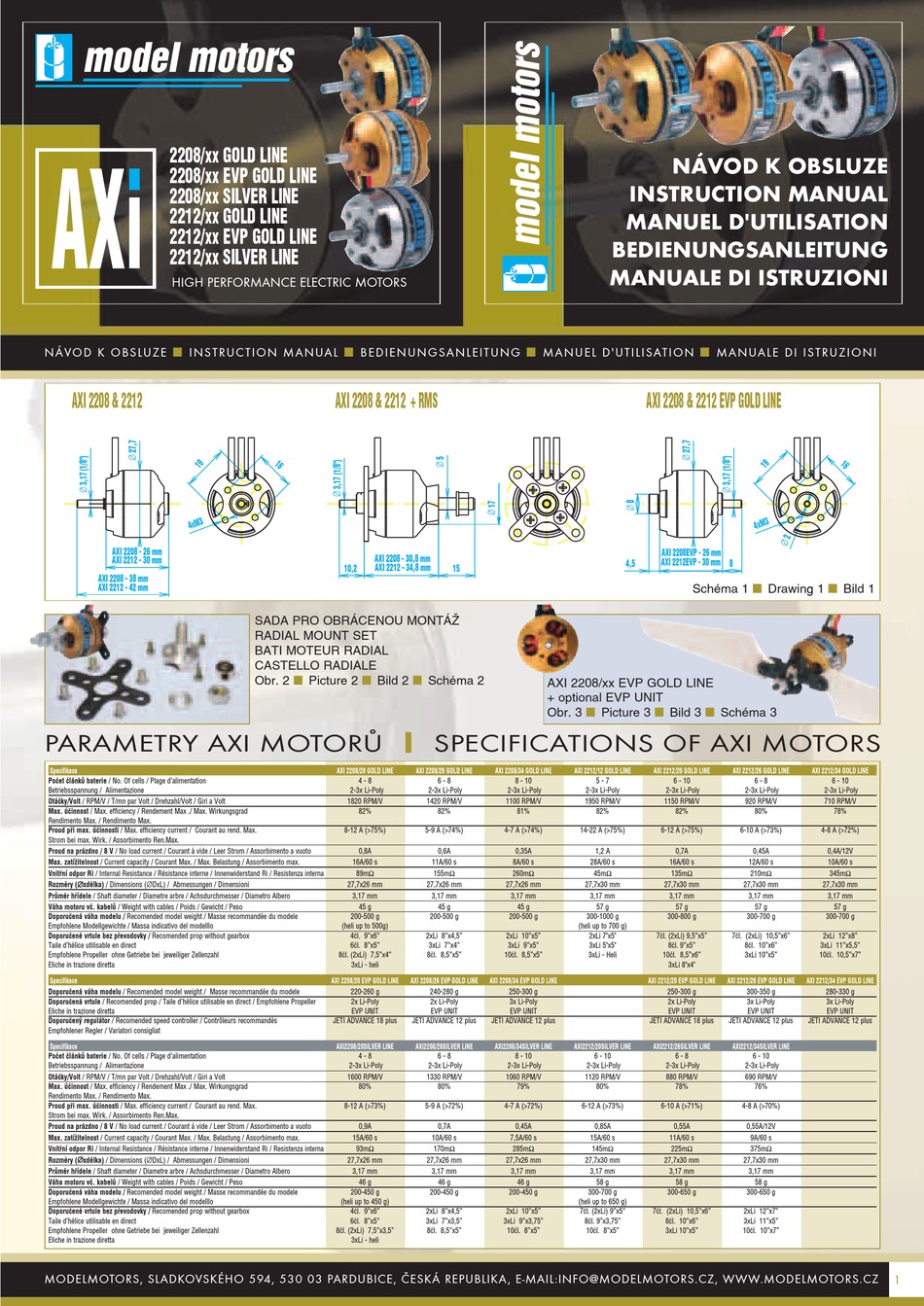

MODEL MOTORS AXi 2208 GOLD LINE Series Instruction Manual

2208/xx GOLD LINE
2208/xx EVP GOLD LINE
2208/xx SILVER LINE
2212/xx GOLD LINE
2212/xx EVP GOLD LINE
2212/xx SILVER LINE
HIGH PERFORMANCE ELECTRIC MOTORS
n
N Á VO D K O B S LU Z E I N S T R U C T I O N M A N UA L
AXI 2208 & 2212
AXI 2208 - 26 mm
AXI 2212 - 30 mm
AXI 2208 - 38 mm
AXI 2212 - 42 mm
PARAMETRY AXI MOTORŮ
Specifikace
Počet článků baterie / No. Of cells / Plage d'alimentation
Betriebsspannung / Alimentazione
Otáčky/Volt / RPM/V / T/mn par Volt / Drehzahl/Volt / Giri a Volt
Max. účinnost / Max. efficiency / Rendement Max ./ Max. Wirkungsgrad
Rendimento Max. / Rendimento Max.
Proud při max. účinnosti / Max. efficiency current / Courant au rend. Max.
Strom bei max. Wirk. / Assorbimento Ren.Max.
Proud na prázdno / 8 V / No load current / Courant á vide / Leer Strom / Assorbimento a vuoto
Max. zatížitelnost / Current capacity / Courant Max. / Max. Belastung / Assorbimento max.
Vnitřní odpor Ri / Internal Resistance / Résistance interne / Innenwiderstand Ri / Resistenza interna
Rozměry (∅ ∅ xdélka) / Dimensions (∅DxL) / Abmessungen / Dimensioni
Průměr hřídele / Shaft diameter / Diametre arbre / Achsdurchmesser / Diametro Albero
Váha motoru vč. kabelů / Weight with cables / Poids / Gewicht / Peso
Doporučená váha modelu / Recomended model weight / Masse recommandée du modele
Empfohlene Modellgewichte / Massa indicativo del modelllo
Doporučené vrtule bez převodovky / Recomended prop without gearbox
Taile d'hélice utilisable en direct
Empfohlene Propeller ohne Getriebe bei jeweiliger Zellenzahl
Eliche in trazione diretta
Specifikace
Doporučená váha modelu / Recomended model weight / Masse recommandée du modele
Doporučená vrtule / Recomended prop / Taile d'hélice utilisable en direct / Empfohlene Propeller
Eliche in trazione diretta
Doporučený regulátor / Recomended speed controller / Contrôleurs recommandés
Empfohlener Regler / Variatori consigliat
Specifikace
Počet článků baterie / No. Of cells / Plage d'alimentation
Betriebsspannung / Alimentazione
Otáčky/Volt / RPM/V / T/mn par Volt / Drehzahl/Volt / Giri a Volt
Max. účinnost / Max. efficiency / Rendement Max ./ Max. Wirkungsgrad
Rendimento Max. / Rendimento Max.
Proud při max. účinnosti / Max. efficiency current / Courant au rend. Max.
Strom bei max. Wirk. / Assorbimento Ren.Max.
Proud na prázdno / 8 V / No load current / Courant á vide / Leer Strom / Assorbimento a vuoto
Max. zatížitelnost / Current capacity / Courant Max. / Max. Belastung / Assorbimento max.
Vnitřní odpor Ri / Internal Resistance / Résistance interne / Innenwiderstand Ri / Resistenza interna
Rozměry (∅ ∅ xdélka) / Dimensions (∅DxL) / Abmessungen / Dimensioni
Průměr hřídele / Shaft diameter / Diametre arbre / Achsdurchmesser / Diametro Albero
Váha motoru vč. kabelů / Weight with cables / Poids / Gewicht / Peso
Doporučená váha modelu / Recomended model weight / Masse recommandée du modele
Empfohlene Modellgewichte / Massa indicativo del modelllo
Doporučené vrtule bez převodovky / Recomended prop without gearbox
Taile d'hélice utilisable en direct
Empfohlene Propeller ohne Getriebe bei jeweiliger Zellenzahl
Eliche in trazione diretta
MODELMOTORS, SLADKOVSKÉHO 594, 530 03 PARDUBICE, ČESKÁ REPUBLIKA , E-MAIL:INFO@MODELMOTORS.CZ, WWW.MODELMOTORS.CZ
n
B E D I E N U N G SA N L E I T U N G
AXI 2208 & 2212 + RMS
AXI 2208 - 30,8 mm
AXI 2212 - 34,8 mm
10,2
SADA PRO OBRÁCENOU MONTÁŽ
RADIAL MOUNT SET
BATI MOTEUR RADIAL
CASTELLO RADIALE
n n n
Obr. 2 Picture 2 Bild 2 Schéma 2
|
AXI 2208/20 GOLD LINE AXI 2208/26 GOLD LINE
4 - 8
2-3x Li-Poly 2-3x Li-Poly
1820 RPM/V 1420 RPM/V
82%
8-12 A (>75%) 5-9 A (>74%)
0,8A
16A/60 s
89mΩ
27,7x26 mm 27,7x26 mm
3,17 mm
45 g
200-500 g
(heli up to 500g)
4čl. 9"x6" 2xLi 8"x4,5"
6čl. 8"x5" 3xLi 7"x4"
8čl. (2xLi) 7,5"x4" 8čl. 8,5"x5"
3xLi - heli
AXI 2208/20 EVP GOLD LINE AXI 2208/26 EVP GOLD LINE
220-260 g
2x Li-Poly
EVP UNIT
JETI ADVANCE 18 plus JETI ADVANCE 12 plus
AXI2208/20SILVER LINE AXI2208/26SILVER LINE
4 - 8
2-3x Li-Poly 2-3x Li-Poly
1600 RPM/V 1330 RPM/V
80%
8-12 A (>73%) 5-9 A (>72%)
0,9A
15A/60 s
93mΩ
27,7x26 mm 27,7x26 mm
3,17 mm
46 g
200-450 g
(heli up to 450 g)
4čl. 9"x6" 2xLi 8"x4,5"
6čl. 8"x5" 3xLi 7"x3,5"
8čl. (2xLi) 7,5"x3,5" 8čl. 8,5"x5"
3xLi - heli
n
M A N U E L D ' U T I L I SAT I O N
15
AXI 2208/xx EVP GOLD LINE
+ optional EVP UNIT
n
Obr. 3 Picture 3
SPECIFICATIONS OF AXI MOTORS
AXI 2208/34 GOLD LINE AXI 2212/12 GOLD LINE
6 - 8 8 - 10 5 - 7
2-3x Li-Poly 2-3x Li-Poly
1100 RPM/V 1950 RPM/V
82% 81% 82%
4-7 A (>74%) 14-22 A (>75%)
0,6A 0,35A 1,2 A
11A/60 s 8A/60 s 28A/60 s
155mΩ 260mΩ 45mΩ
27,7x26 mm 27,7x30 mm
3,17 mm 3,17 mm 3,17 mm
45 g 45 g 57 g
200-500 g 200-500 g 300-1000 g
(heli up to 700 g)
2xLi 10"x5" 2xLi 7"x5"
3xLi 9"x5" 3xLi 5"x5"
10čl. 8,5"x5" 3xLi - Heli
AXI 2208/34 EVP GOLD LINE
240-280 g 250-300 g
2x Li-Poly 3x Li-Poly
EVP UNIT EVP UNIT
JETI ADVANCE 12 plus
AXI2208/34SILVER LINE AXI2212/20SILVER LINE
6 - 8 8 - 10 6 - 10
2-3x Li-Poly 2-3x Li-Poly
1060 RPM/V 1120 RPM/V
80% 79% 80%
4-7 A (>72%) 6-12 A (>73%)
0,7A 0,45A 0,85A
10A/60 s 7,5A/60 s 15A/60 s
170mΩ 285mΩ 145mΩ
27,7x26 mm 27,7x30 mm
3,17 mm 3,17 mm 3,17 mm
46 g 46 g 58 g
200-450 g 200-450 g 300-700 g
(heli up to 650 g)
2xLi 10"x5" 7čl. (2xLi) 9"x5"
3xLi 9"x3,75" 8čl. 9"x3,75"
10čl. 8"x5" 10čl. 8"x5"
NÁVOD K OBSLUZE
INSTRUCTION MANUAL
MANUEL D'UTILISATION
BEDIENUNGSANLEITUNG
MANUALE DI ISTRUZIONI
n
M A N UA L E D I I S T R U Z I O N I
AXI 2208 & 2212 EVP GOLD LINE
AXI 2208EVP - 26 mm
AXI 2212EVP - 30 mm
4,5 8
n
Schéma 1 Drawing 1
n n
Bild 3 Schéma 3
AXI 2212/20 GOLD LINE AXI 2212/26 GOLD LINE
6 - 10 6 - 8
2-3x Li-Poly 2-3x Li-Poly
1150 RPM/V 920 RPM/V
82% 80%
6-12 A (>75%) 6-10 A (>73%)
0,7A 0,45A
16A/60 s 12A/60 s
135mΩ 210mΩ
27,7x30 mm 27,7x30 mm
3,17 mm 3,17 mm
57 g 57 g
300-800 g 300-700 g
7čl. (2xLi) 9,5"x5" 7čl. (2xLi) 10,5"x6"
8čl. 9"x5" 8čl. 10"x6"
10čl. 8,5"x6" 3xLi 10"x5"
3xLi 8"x4"
AXI 2212/20 EVP GOLD LINE AXI 2212/26 EVP GOLD LINE
250-300 g 300-350 g
2x Li-Poly 3x Li-Poly
EVP UNIT EVP UNIT
JETI ADVANCE 18 plus JETI ADVANCE 12 plus
AXI2212/26SILVER LINE AXI2212/34SILVER LINE
6 - 8 6 - 10
2-3x Li-Poly 2-3x Li-Poly
880 RPM/V 690 RPM/V
78% 76%
6-10 A (>71%) 4-8 A (>70%)
0,55A 0,55A/12V
11A/60 s 9A/60 s
225mΩ 375mΩ
27,7x30 mm 27,7x30 mm
3,17 mm 3,17 mm
58 g 58 g
300-650 g 300-650 g
7čl. (2xLi) 10,5"x6" 2xLi 12"x7"
8čl. 10"x6" 3xLi 11"x5"
3xLi 10"x5" 10čl. 10"x7"
n
Bild 1
AXI 2212/34 GOLD LINE
6 - 10
2-3x Li-Poly
710 RPM/V
78%
4-8 A (>72%)
0,4A/12V
10A/60 s
345mΩ
27,7x30 mm
3,17 mm
57 g
300-700 g
2xLi 12"x8"
3xLi 11"x5,5"
10čl. 10,5"x7"
AXI 2212/34 EVP GOLD LINE
280-330 g
3x Li-Poly
EVP UNIT
JETI ADVANCE 12 plus
