Reflexion HIF1975BT User Manual

Reflexion HIF1975BT User Manual

Bluetooth-turntable in wooden case with bluetooth, cassette, aux in and fm
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
DE
BEDIENUNGSANLEITUNG
Plattenspieler im Holzgehäuse mit
Bluetooth, Kassette, AUX IN und UKW Funktion
Model Nr.: HIF1975BT
Lesen Sie die Bedienungsanleitung sorgfältig vor der Erstinbetriebnahme und
verwahren Sie die Anleitung zum späteren Nachschlagen auf.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HIF1975BT and is the answer not in the manual?

Questions and answers

Related Manuals for Reflexion HIF1975BT

Summary of Contents for Reflexion HIF1975BT

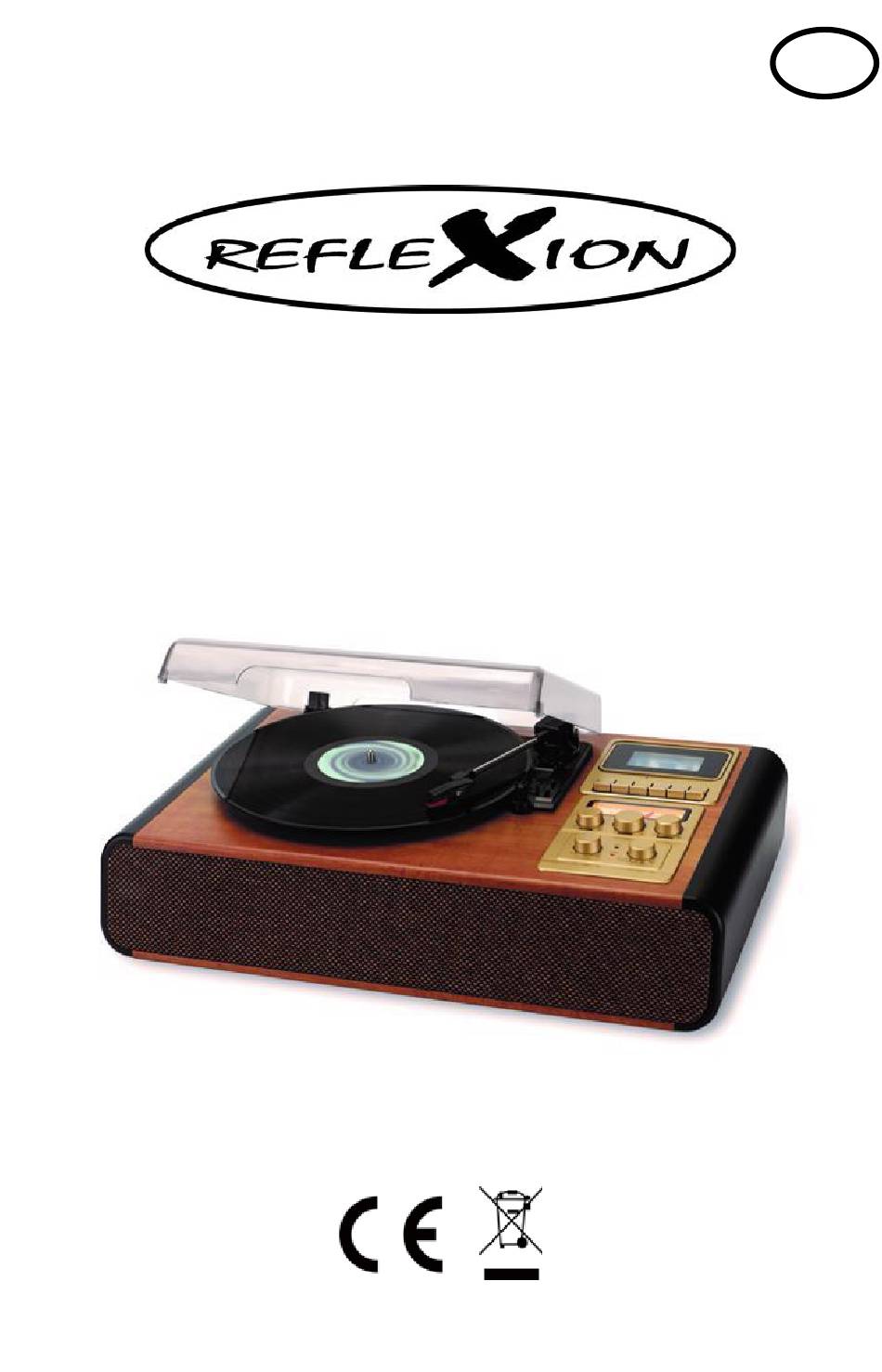

  • Page 1 BEDIENUNGSANLEITUNG Plattenspieler im Holzgehäuse mit Bluetooth, Kassette, AUX IN und UKW Funktion Model Nr.: HIF1975BT Lesen Sie die Bedienungsanleitung sorgfältig vor der Erstinbetriebnahme und verwahren Sie die Anleitung zum späteren Nachschlagen auf.
  • Page 2 SICHERHEITSHINWEIS Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt zu befolgen sind. Das Blitzsymbol im Dreieck weist den Benutzer auf „gefährliche Spannungen“ an einigen Bauteilen im Inneren des Gerätes hin. Um die Gefahr elektrischer Schläge auszuschließen, dass Gehäuse auf keinen Fall öffnen.
  • Page 3 Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät das erste Mal in Betrieb nehmen. Diese Bedienungsanleitung zum späteren Nachschlagen gut aufbewahren. Das Gerät darf keinem Tropf oder Spritzwasser ausgesetzt werden und es dürfen keine mit Flüssigkeiten gefüllten Gegenstände wie Vasen auf das Gerät gestellt werden.

  • Page 4: Gerät Auspacken

    GERÄT AUSPACKEN  Nehmen Sie das Gerät vorsichtig aus dem Karton und entfernen Sie das gesamte Verpackungsmaterial von dem Gerät.  Wickeln Sie das Netzkabel ab.  Stellen Sie das Gerät auf eine stabile, ebene Oberfläche.  Schließen Sie das Gerät an Ihre Haussteckdose an.

  • Page 5: Bezeichnung Der Bedienelemente

    BEZEICHNUNG DER BEDIENELEMENTE...

  • Page 6: Beschreibung Der Tasten

    BESCHREIBUNG DER TASTEN Plattenspielerdeckel: Deckel für den Plattenteller Lautsprecher: Lautsprecher für die Musikausgabe. Single-Adapter (Puck): Adapter für 45er Schallplatten. Auto Stopp Schalter: Auto-Stopp (Ein / Aus). Geschwindigkeitsregler: 33 / 45 / 78 U/min. Aufnahme Taste (Kassette): Kassetten Aufnahme starten. Wiedergabe Taste (Kassette): Kassetten Wiedergabe starten.

  • Page 7: Gerät Ein / Aus- Schalten

    STROMVERSORGUNG Verbinden Sie das Stromkabel mit Ihrer Haussteckdose. Das Gerät darf nur an eine AC 230V Stromquelle angeschlossen werden. GERÄT EIN / AUS- SCHALTEN Gerät Einschalten: Drehen Sie den [FUNKTION] Regler um das Gerät einzuschalten und einen Betriebsmodus auszuwählen. Ist das Gerät eingeschaltet leuchtet die [POWER] LED rot. Gerät Ausschalten: Drehen Sie den [FUNKTION] Regler auf die „Off“...

  • Page 8: Aux-In Modus

    Schutzkappe von der Ton Nadel abgezogen wurde.  Der Tonarm fährt nach der Wiedergabe nicht automatisch zurück in die Null Stellung. AUX-IN MODUS Schließen Sie ein externes Gerät an die HIF1975BT an, um die Musik des externen Gerätes über die HIF1975BT wiederzugeben.

  • Page 9: Bluetooth Modus

    Für den besten Empfang legen Sie die Wurfantenne komplett aus. BLUETOOTH MODUS Koppeln Sie ein externes Bluetooth Gerät mit der HIF1975BT, um die Musik des externen Gerätes über die HIF1975BT wiederzugeben. Drehen Sie den Regler [FUNKTION] auf „BT“, um in den Bluetooth Modus zu wechseln.

  • Page 10: Line Out Funktion

    LINE OUT FUNKTION Verbinden Sie das Gerät HIF1975BT per Cinch Kabel mit einem externen Gerät, um die Musik auf dem externen Gerät wiederzugeben. Schließen Sie ein Cinch Kabel an den [LINE OUT] Ausgang auf der Geräterückseite an. Verbinden Sie das andere Ende des Kabels mit Ihrem externen Gerät.

  • Page 11: Technische Spezifikation

    10 Meter (Sichtlinie) Kompatible Bluetooth-Profile A2DP / Android / IOS Bluetooth Sendeleistung +3dBm Bluetooth Sendefrequenzbereich 2.402 - 2.480 GHz Lieferumfang Gerät (HIF1975BT) ..............1 Bedienungsanleitung ............. 1 Alle Angaben ohne Gewähr. Änderungen von Design und Spezifikation auch ohne Vorankündigung vorbehalten.
  • Page 12 Behörde oder Ihren Händler, bei dem Sie das Produkt erworben haben. Vereinfachte EU-Konformitätserklärung Hiermit erklärt die UltraMedia GmbH & Co. Handels KG, dass der Funkanlagentyp HIF1975BT der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU Konformitätserklärung kann unter der folgenden E- Mail-Adresse angefordert werden. info@ultramedia.de Wir wünschen Ihnen viel Freude mit dem Gerät.
  • Page 13 Gewährleistung Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für eines unserer Produkte entschieden haben. Unsere Produkte unterlaufen im Zuge der Produktion eine genaue Qualitätskontrolle. Sollte Ihnen eines unserer Geräte dennoch Anlass zur Reklamation geben oder Sie haben Fragen zu einem unserer Geräte, rufen Sie gerne unseren Kunden-Support an.
  • Page 14 USER MANUAL Bluetooth-Turntable in wooden case with Bluetooth, Cassette, AUX IN and FM Model No.: HIF1975BT Read the operating instructions carefully before using the device for the first time and keep the instructions for future reference.
  • Page 15 SICHERHEITSHINWEIS The exclamation mark in a triangle draws the user's attention to important operating and maintenance instructions (service) in this manual that must be followed. The lightning bolt symbol in the triangle alerts the user to "dangerous voltages" on some components inside the device. To avoid the risk of electric shock, do not open the housing under any circumstances.
  • Page 16 Read these operating instructions carefully before using the device for the first time. Keep these operating instructions in a safe place for future reference. The device should not be exposed to dripping or splashing and no objects filled with liquids, such as vases, should be placed on the device. Use only in dry regions.

  • Page 17: Unpack The Unit

    UNPACK THE UNIT  Carefully remove the device from the box and remove all packaging material from the device.  Unwind the power cord.  Place the device on a stable, level surface.  Connect the device to your home socket using the included power supply.

  • Page 18: Description Of The Control Elements

    DESCRIPTION OF THE CONTROL ELEMENTS...

  • Page 19: Description Of The Keys

    DESCRIPTION OF THE KEYS Dust Cover: Cover for the turntable. Speaker: Loudspeakers for music output. 45 RPM adapter: Adapter for 45 turntables Auto Stop Switch: Auto-Stop (On / Off). Speed selector: 33 / 45 / 78 U/min. Record button (Cassette): Start cassette recording.

  • Page 20: Adjusting The Volume

    SWITCH THE UNIT ON / OFF Turn on a device: Turn the [FUNCTION] control to switch on the device and select an operating mode. If the device is switched on, the [POWER] LED lights up red. Switching off the device: Turn the [FUNCTION] control to the “Off”...

  • Page 21: Tape Mode

    TAPE MODE Turn the control [FUNCTION] to "TAPE" to switch to tape mode. Press the [EJECT] button to open the "Cassette Drive". Insert a cassette into the drive and close the “cassette drive”. Start playback with the [PLAY] button. Use the following buttons to control playback: ...

  • Page 22: Bluetooth Mode

    AUX-IN MODE Connect an external device to the HIF1975BT to play the music of the external device via the HIF1975BT. Turn the control [FUNCTION] to "AUX IN" to switch to the AUX IN mode. Connect a 3.5mm audio cable (not included) to the "AUX IN" connection.

  • Page 23: Line Out Function

    LINE OUT FUNCTION Connect the HIF1975BT device to an external device using a cinch cable to play the music on the external device. Connect a cinch cable to the [LINE OUT] output on the rear of the device. Connect the other end of the cable to your external device.

  • Page 24: Disposal Instructions

    Simplified EU declaration of conformity Hereby, UltraMedia GmbH & Co. Handels KG declares that the radio equipment type HIF1975BT is in compliance with Directive 2014/53 / EU. The full text of the EU Declaration of Conformity can be requested at the following email address.
  • Page 25 Warranty Dear Customer, Thank you for choosing one of our products. Our products undergo precise quality control during production. If one of our devices gives you cause for complaint or you have questions about one of our devices, please call our customer support. We give a warranty of 24 months on this device from the date of purchase.
