Lifetime 91029 Assembly Instructions Manual

10 foot swing set
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

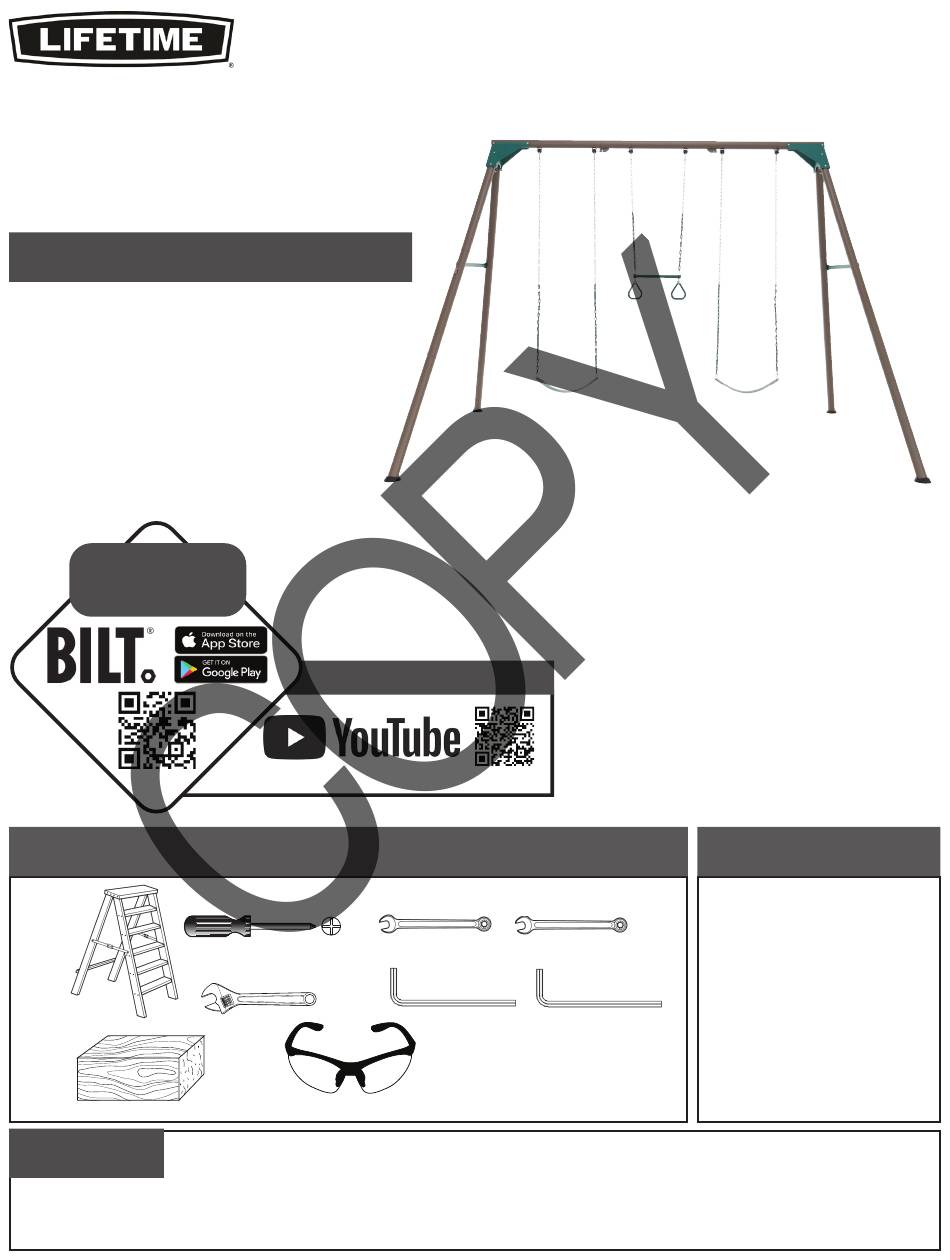

10 FOOT
SWING SET
MODEL 91029
BEFORE ASSEMBLY:
• Before you start, prepare a level surface with the proper
Safety Zone (see page 12).
• 2+ adults recommended for setup.
• Inspect all parts and hardware. Ensure all are
included using the Parts Identifier in the middle of
these instructions. The Parts Identifier , in yellow, can
be removed from the instructions for quick reference.
WATCH
3D ANIMATION
OF THE FULL ASSEMBLY
SCAN THE
CODE
TOOLS REQUIRED (NOT INCLUDED-UNLESS INDICATED OTHERWISE)
(1)
(1)
QUESTIONS?
CONTACT LIFETIME CUSTOMER SERVICE:
Call: 1-800-225-3865
7:00 am-5:00 pm (Monday-Friday) MST
and 9:00 am-1:00 pm Saturday MST
(English, French, Spanish)
OR WATCH THE HOW-TO ON YOUTUBE
OR SEARCH
1209271
Scan the code, or search go.lifetime.com/10footswingset
®
YouTube
and the YouTube logo are trademarks of Google, LLC.
1/2 in/po (≈13 mm)
(1)
(1)
(2)
Live Chat:
www.lifetime.com/customerservice
(click on "LIVE CHAT" tab)
ASSEMBLY INSTRUCTIONS
Pour le français, voir la page 2. Para el español, ver la página 3.
WARNING: Only for domestic/
residential use.
IMPORTANT, RETAIN FOR FUTURE
REFERENCE: READ CAREFULLY
5/8 in/po (≈16 mm)
(1)
(2)
3/16 in/po (≈5 mm)
7/32 in/po (≈6 mm)
(2, included)
(2, included)

TABLE OF CONTENTS

Icon legend.................................4
Warnings and notices...................5
Safety information.....................6
Safe play area...........................12
Swing bar assembly...................13
A-frame assembly......................18
Parts identifi er..........................i-iv
Final assembly..........................26
Registration...........................32
Warning sticker.........................33
Warranty..............................37
Model Number: 91029
Product ID:
