Sony HT-4800DP Speakers Connection

4-253-419-11(1)
HOME THEATRE
SYSTEM
HT-4800DP
Speaker Connection
Raccordement des enceintes
English
This Speaker Connection explains how to connect the DVD player, TV, speakers, and sub woofer so
you can enjoy multi channel surround sound from the DVD player. For details, refer to the operating
instructions supplied with the receiver.
Before you connect the speakers, check the speaker label on the rear panel of the speakers for the

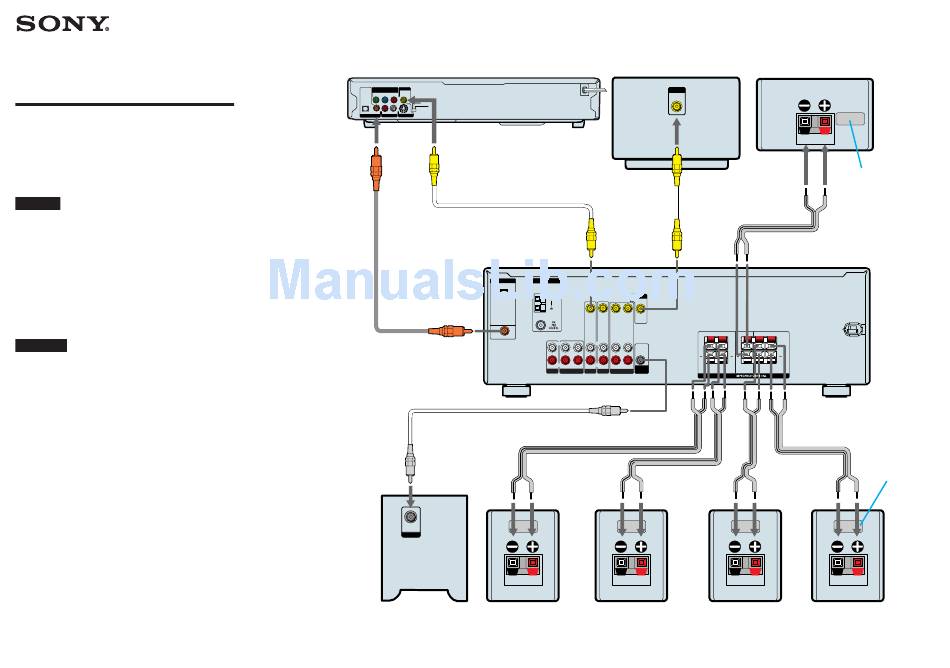

model name. Connect the speakers as shown in the illustration at right.
The front and center speakers and the sub woofer are magnetically shielded to allow it to be installed
near a TV set. However, as the surround speakers are not magnetically shielded, we recommend that
you place the surround speakers slightly further away from TV set.
Note
To playback multi channel surround sound through this receiver, you may have to change the digital output setting on the
DVD player. For details, refer to the operating instructions supplied with the DVD player.
Français
Ce guide de raccordement des enceintes vous explique comment raccorder le lecteur DVD, le téléviseur,
les enceintes et le caisson de grave afin que vous puissiez profiter au mieux du son surround multicanaux
de votre lecteur DVD. Pour plus de détails, reportez-vous au mode d'emploi fourni avec l'ampli-tuner.
Avant de procéder au raccordement des enceintes, vérifiez l'identification de l'enceinte située à l'arrière
de celles-ci pour connaître le nom du modèle. Raccordez les enceintes comme indiqué dans l'illustration
ci-contre.
Les enceintes avant et centrale, ainsi que le caisson de grave, possèdent un blindage magnétique afin de
permettre leur installation à proximité d'un téléviseur. Toutefois, étant donné que les enceintes surround
ne possèdent pas de blindage magnétique, nous vous conseillons d'éloigner un peu les enceintes
surround du téléviseur.
Remarque
Pour reproduire un son surround multi-canal avec cet ampli-tuner, il est possible que vous deviez modifier le réglage de la
sortie numérique du lecteur DVD. Pour plus de détails, reportez-vous au mode d'emploi fourni avec le lecteur DVD.
Sony Corporation © 2004 Printed in Malaysia
DVD player
Lecteur DVD
COMPONENT LINE OUT
VIDEO OUT
PCM/DTS/
DOLBY Y P B P R VIDEO
DIGITAL
NORMAL
PROGRESSIVE
OPTICAL COAXIAL R –AUDIO–L
S VIDEO OUT
DIGITAL OUT LINE OUT
DIGITAL ANTENNA
OPTICAL
VIDEO 2
IN
Coaxial cord
Cordon coaxial
DVD IN
COAXIAL
Monaural audio cord
Cordon audio monophonique
INPUT
SA-WMSP76 SS-MSP760SR
Sub woofer Surround speaker (right)
Caisson de grave
Enceinte surround (droite)
TV
Téléviseur
INPUT
VIDEO
Video cord
Cordon vidéo
Video cord
Cordon vidéo
MONITOR
AM
VIDEO IN VIDEO IN VIDEO OUT VIDEO IN VIDEO OUT
R L
L L +
L L
AUDIO
OUT
R R R R
R L
IN OUT IN AUDIO IN AUDIO IN AUDIO OUT AUDIO IN
SUB
CD MD/TAPE DVD VIDEO 2 VIDEO 1 WOOFER SURROUND
SPEAKERS
Speaker cord
Cordon d'enceinte
SS-MSP760SL SS-MSP760R
Surround speaker (left) Front speaker (right)
Enceinte surround (gauche) Enceinte avant (droite)
Center speaker
Enceinte centrale
SS-CNP760
Speaker label
Identification de l'enceinte
Speaker cord
Cordon d'enceinte
R L
+ + +
R L
CENTER FRONT
Speaker label
Identification de l'enceinte
SS-MSP760L
Front speaker (left)
Enceinte avant (gauche)
