Bedienungsanleitung
Seite: 1-9
User Manual
Page: 10 - 17

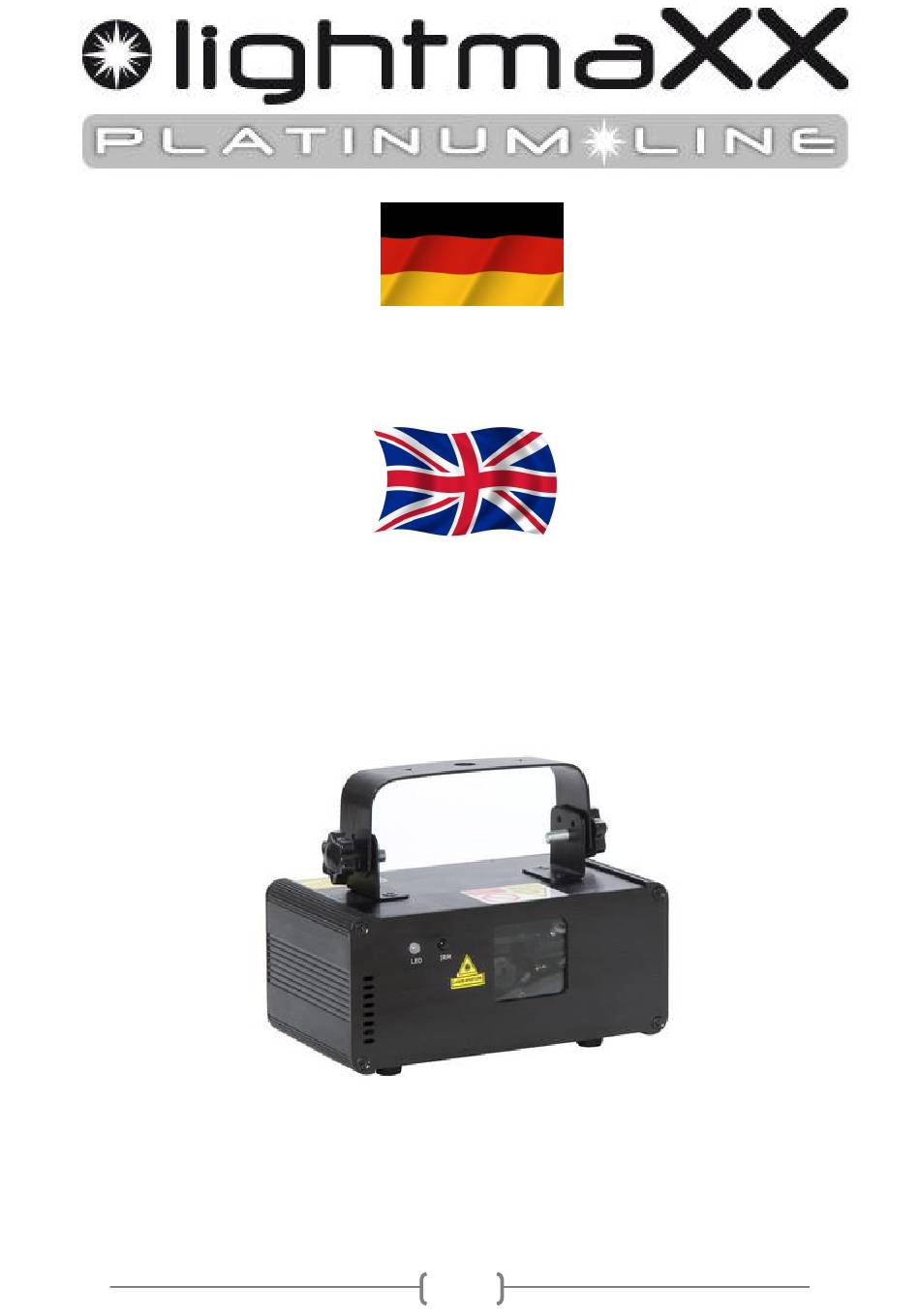

LightmaXX CLUB 2.0 / 4.0 SERIES
Lieber Kunde,
vielen Dank das Sie sich für ein Produkt von LightmaXX entschieden haben. In der
folgenden Anleitung erhalten Sie wichtige Informationen über dieses Produkt sowie
deren Eigenschaften und Funktionen.
1
Advertisement
Related Manuals for Lightmaxx Platinum CLUB 2.0 Series
Summary of Contents for Lightmaxx Platinum CLUB 2.0 Series
- Page 1 Page: 10 - 17 LightmaXX CLUB 2.0 / 4.0 SERIES Lieber Kunde, vielen Dank das Sie sich für ein Produkt von LightmaXX entschieden haben. In der folgenden Anleitung erhalten Sie wichtige Informationen über dieses Produkt sowie deren Eigenschaften und Funktionen.
- Page 2 !ACHTUNG! Laserschutzbestimmungen: Durch die starke Bündelung des Laserstrahls ist die gesamte Lichtenergie auf eine geringe Fläche konzentriert. Wird das menschliche Auge von diesem Strahl getroffen, kann dies Schädigungen hervorrufen. Insbesondere besteht die Gefahr von Augenverletzungen beim Blick in den direkten Strahl. Ist der Strahl abgelenkt, was bei den kompakten Showlasersystemen durch die Scanning Einheit fast immer der Fall ist, ist die Wirkung und somit die Gefahr des Strahls um ein Vielfaches geringer.
-
Page 3: Led Display
Technische Daten: Laserleistung: CLUB 4.0 BLUE: 400mW blau CLUB 2.0 RGY: 100mW rot/40mW grün/MIX 140mW gelb CLUB 2.0 GBC: 40mW grün/100mW blau/MIX 140mW cyan Funktions Modis: Sound to Light, Automatik Modus, Master/Slave, DMX 512, ILDA Anschlusswerte: 240 V, 50 Hz / 30 Watt Gewicht: 1,5 Kg Display Einstellungen:... - Page 4 Beschreibung: Anzeige Modus Beschreibung AUTO Auto Modus Abspielen der Automatikprogramme SOUD Sound to Light Modus Automatikprogramme reagieren auf Sound D001 DMX Modus Einstellen der DMX Adresse und Betrieb SLAV Master/Slave Modus Master & Slave Betrieb tESt Test Betrieb Testfunktion des Lasers Bedienung über die Fernbedienung: ...
- Page 5 DMX PROTOKOL Kanal Wert FUNKTION 000-063 Laser AUS CH 1 064-127 AUTO Betrieb MODE 128-191 SOUND ACTIVATED SHOW (MUSIC) 192-255 DMX MODE (Other channels activated) CH 2 000-255 32 eingebaute Muster wählen 0-127 100%-5% Größe PATTERN CH 3 128-169 Zooming In ZOOMING 170-209 Zooming Out...
-
Page 6: Installation
Service and repair The Laser Show equipment has no major serviceable parts. Repair of electronic- components (transistors, IC´s) or changing other parts are not allowed by untrained persons. If there is a problem with the Laser Show equipment, your local service engineer will help you with repair or replacement. We recommend shipping the Laser Show equipment to the manufacturer for reparation. - Page 7 Features of the product: 1. Scanner system: big angle step motor 3. Working Modes: Sound Active, Auto run, DMX512 (8 CH), Master/slave mode 4. Interface: 3 pins XLR jack for DMX or Maser-Slave linking; 5. Input power: AC 110V~240V, 50/60Hz. Rated power: 30W. 6.
- Page 8 LED FUNCTION SETTING LED DISPLAY MODE UP DOWN ENTER Press “MODE” to choose functions. In “d***” mode, press “UP” or “DOWN” to select DMX address. Press “ENTER” to save the current working mode or DMX address. Working mode Display Working mode Description AUTO Auto running mode...
-
Page 9: Remote Control Instruction
Remote control instruction: Power ON/Off Auto mode Sound active mode Universal DMX Operation (DMX mode) This mode allows you to use universal DMX-512 console to operate. 1. Install the units in a suitable position. 2. Use standard XLR cable to connect your units together via the XLR connector on the rear of the units. For longer cable we suggest a terminator at the last fixture. - Page 10 Instruction for DMX channels 0~63 LASER OFF 64~127 Auto mode 128~19 Sound active mode Mode select 192~25 DMX mode (CH2~CH8 valid) Pattern 0~255 Selecting built-in patterns select 0~127 Manual adjust the pattern size Zooming 128~25 Loop zooming in or out 0~127 Manual rolling X axis rolling...
-
Page 11: Troubleshooting
TROUBLE SHOOTING 1. If the power indicator is off and the laser doesn't work, please check the power supply and the input. 2. In Stand-Alone operation, if the power supply indicator is ON and sound active indicator is OFF, but the laser doesn't work.
