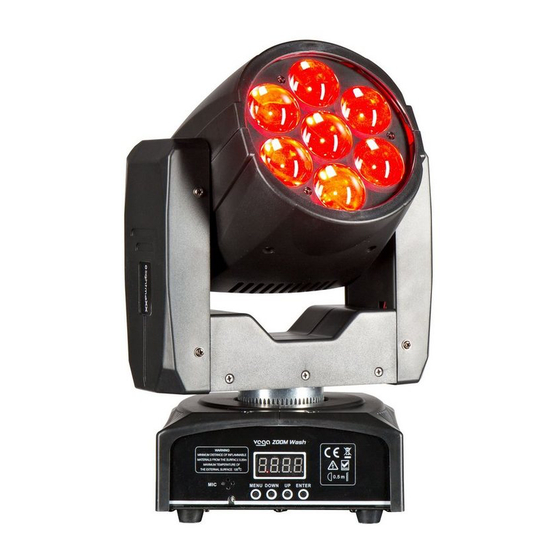

- Page 1 DEUTSCH/ENGLISCH LightmaXX VEGA ZOOM Wash Beam LIG0013617-000 12/2018 Bedienungsanleitung User Manual...
- Page 2 DEUTSCH Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! RISK OF ELECTRIC SHOCK Das Gerät ist für eine maximale Umgebungstemperatur DO NOT OPEN von 40° Celsius ausgelegt. ACHTUNG: Um der Gefahr eines elektrischen Schlages Die Installation des Gerätes sollte nicht von unerfahrenen vorzubeugen, öffnen Sie auf keinen Fall das Gerät.
-
Page 3: Bestimmungsgemäßer Gebrauch
Bedienungsanleitung info@musicstore.de Bestimmungsgemäßer Gebrauch: Das Produkt LightmaXX VEGA ZOOM Wash wurde für den Einsatz als elektronischer LED- Beleuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß und können zu Sach- oder Personenschäden führen! Für Schäden, die aus einer nicht bestimmungsgemäßen... - Page 4 DEUTSCH Sicherheitshinweise: GEFAHR! (Für Babys und Kinder) Verpackungen, Kunststofffolien und sonstiges Verpackungsmaterial sind ordnungsgemäß aufzubewahren oder zu entsorgen. Sie sind aufgrund von Erstickungsgefahr außerhalb der Reichweite von Babys und Kindern aufzubewahren. Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen! Vergewissern Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät entfernen, da sie durch verschlucken daran ersticken könnten! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät)
-
Page 5: Installation
DEUTSCH Installation: Überprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden bevor Sie es benutzen. Benutzen Sie optimalerweise die Originalverpackung oder geeignete Transport- oder Lagerverpackungen, um das Produkt bei Nichtbenutzung optimal vor Einflüssen wie Staub oder Feuchtigkeit, etc. zu schützen. Das Gerät kann wahlweise stehend oder hängend installiert werden. - Page 6 DEUTSCH Inbetriebnahme: Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die Verbindungen ausschließlich hochwertige, möglichst kurze Kabel. Konfiguration des DMX Steckers: Widerstand 120 Ohm 1/4 W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung. Betriebsart DMX: Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers, Ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen...
- Page 7 DEUTSCH...
- Page 8 DEUTSCH Betriebsarten: DMX Adresse Mit dieser Funktion lässt sich die DMX Adresse über das LED Display einstellen. Die Auswahl erfolgt über die Knöpfe unter dem Display. Drücken Sie die Menü-Taste, bis A001 im Display erscheint. Durch das Drücken der Enter-Taste steht im Display nun A0.0.1.! Nun lässt sich die gewünschte DMX Adresse einstellen.
- Page 9 DEUTSCH Automatik Programme Drücken Sie die Menü-Taste, bis SHMd im Display erscheint. Durch das Drücken der Enter-Taste gelangen Sie in das Untermenü und können zwischen den verschiedenen Automatikmodi auswählen. Drücken Sie die Enter-Taste, um Ihre Auswahl zu bestätigen. Sound 2 Light Drücken Sie die Menü-Taste, bis Soun im Display erscheint.
-
Page 10: Anschlüsse Und Bedienelemente
DEUTSCH Anschlüsse und Bedienelemente: Beschreibung Beschreibung DMX Ausgang (3-pol) LED-Linsen Lüfter Display Drehbare Aufhängung Menü-Tasten Internes Mikrofon IEC-Anschluss DMX Eingang (3-pol) -
Page 11: Bedienung
Die Navigation im Menü erfolgt über die vier Menütasten unterhalb des Displays. Mit der„Mode“- Taste aktivieren Sie das Menü, die Navigation erfolgt über die „Up-“ und „Down-“ Tasten. Eine entsprechende Auswahl wird mit der „Enter-“Taste bestätigt. Spezifikationen: Model VEGA ZOOM Wash Beam Leistungsaufnahme 36 Watt Lichtquelle 7 x 12 Watt RGBW LED Bewegung PAN = 540°... -
Page 12: Fehlerbehebung
DEUTSCH Fehlerbehebung: Die nachfolgende Übersicht dient als Hilfe für eine schnelle Fehlerbehebung. Sollten Sie sich unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal. Öffnen Sie niemals eigenständig das Gerät! Symptom Fehlerbehebung Überprüfen Sie die Netzverbindung, sowie Ihre Keine Funktion Sicherung Überprüfen Sie die Kabelverbindungen... -
Page 13: Entsorgung Ihres Altgerätes
DEUTSCH Entsorgung Ihres Altgerätes: Dieses Gerät unterliegt der WEEE Richtlinie (Waste Electrical and Electronic . Das Gerät darf nicht Die Entsorgung des Gerätes e Entsorgungsbetrieb e. Die in Ihrem Vorschriften sind zu beachten! Notizen MS ID: LIG0013617-000 12/2018... - Page 14 ENGLISH Important safety instructions! Please read before connection! RISK OF ELECTRIC SHOCK The device is designed for a maximum ambient DO NOT OPEN temperature of 40° Celsius. The device should not be installed by inexperienced persons and must be installed in compliance with the ATTENTION: To prevent the risk of electric shock, do mechanical and electrical safety regulations in your not open the unit under any circumstances.
-
Page 15: Scope Of Delivery
Intended use: The LightmaXX VEGA ZOOM Wash was designed for use as an electronic LED lighting effect. The device may only be used for this purpose and in accordance with the operating instructions. Other purposes as well as operation under other operating conditions are expressly not intended and can lead to damage to property or personal injury! No liability is assumed for damage resulting from improper use. -
Page 16: Safety Instructions
ENGLISH Safety instructions: DANGER! (For babies and children) Packaging, plastic films and other packaging materials must be properly stored or disposed of. They must be kept out of the reach of babies and children due to the risk of suffocation. Make sure that children never use the device unattended! In addition, make sure that children do not remove any (small) parts from the device, as they could suffocate by swallowing them! - Page 17 ENGLISH Installation: Be sure to check the unit for damage before using it. Optimally, use the original packaging or suitable transport or storage packaging to protect the product from dust, moisture, etc. when not in use. The unit can be installed upright or suspended. The device must always be attached to a solid, approved carrier or a suitable surface.
-
Page 18: Operating Mode Dmx
ENGLISH Commissioning: All connections of the device should be made before switching on. Only use high-quality cables that are as short as possible for the connections. Configuration of the DMX connector: Resistance 120 ohm 1/4w between pin 2 (DMX-) and pin 3 (DMX+) oft he last fixture. Operating mode DMX: Connect the DMX input of your device to the DMX output of your DMX controller, your DMX software or the DMX output of a device already in your DMX chain. - Page 19 ENGLISH...
-
Page 20: Operating Modes
ENGLISH Operating modes: DMX address With this function the DMX address can be set via the LED display. The selection is done by the buttons below the display. Press the menu button until A001 appears in the display. By pressing the enter key, the display shows A0.0.1! Now the desired DMX address can be set. Press the enter key to confirm your selection. -
Page 21: Home Position Setting
ENGLISH Sound 2 Light Press the menu button until Soun appears on the display. By pressing the enter key, you’ll enter the submenu and where you can activate and deactivate the Sound 2 Light mode. Press the enter button to confirm your selection. PAN Reverse On/Off Press the menu button until PAN appears on the display. -
Page 22: Connections And Controls
ENGLISH Connections and controls: Description Description DMX Output (3 pin) LED lenses Ventilation Display Rotatable suspension Menu keys Internal microphone IEC connection DMX Input (3 pin) -
Page 23: Operation
Navigation in the menu is via the four menu buttons below the display. Use the "Mode" button to activate the menu, navigation is via the "Up" and "Down" buttons. A corresponding selection is confirmed with the "Enter" key. Specifications: Model VEGA ZOOM Wash Beam Power consumption 36 Watt Light source 7 x 12 watt RGBW LED Movement PAN = 540°... -
Page 24: Troubleshooting
ENGLISH Troubleshooting: The following overview serves as an aid for quick troubleshooting. If you are unsafe, contact the manufacturer, the dealer or the corresponding specialist personnel. Never open the device on your own! Symptom Troubleshooting No function Check the network connection and your fuse Check the cable connections No function in DMX mode Check your DMX address setting... - Page 25 ENGLISH Disposal of your old device: This device is subject to the WEEE directive (Waste Electrical and Electronic Equipment) in its currently valid form. The device must not be disposed of with normal household waste. The device must be disposed of by an approved disposal company or by the responsible municipal disposal office.
