SEI FA1154656 Assembly

Hide thumbs Also See for FA1154656:

Advertisement

Quick Links

Download this manual
FA1154656

Advertisement

loading
Need help?

Need help?

Do you have a question about the FA1154656 and is the answer not in the manual?

Questions and answers

Related Manuals for SEI FA1154656

Summary of Contents for SEI FA1154656

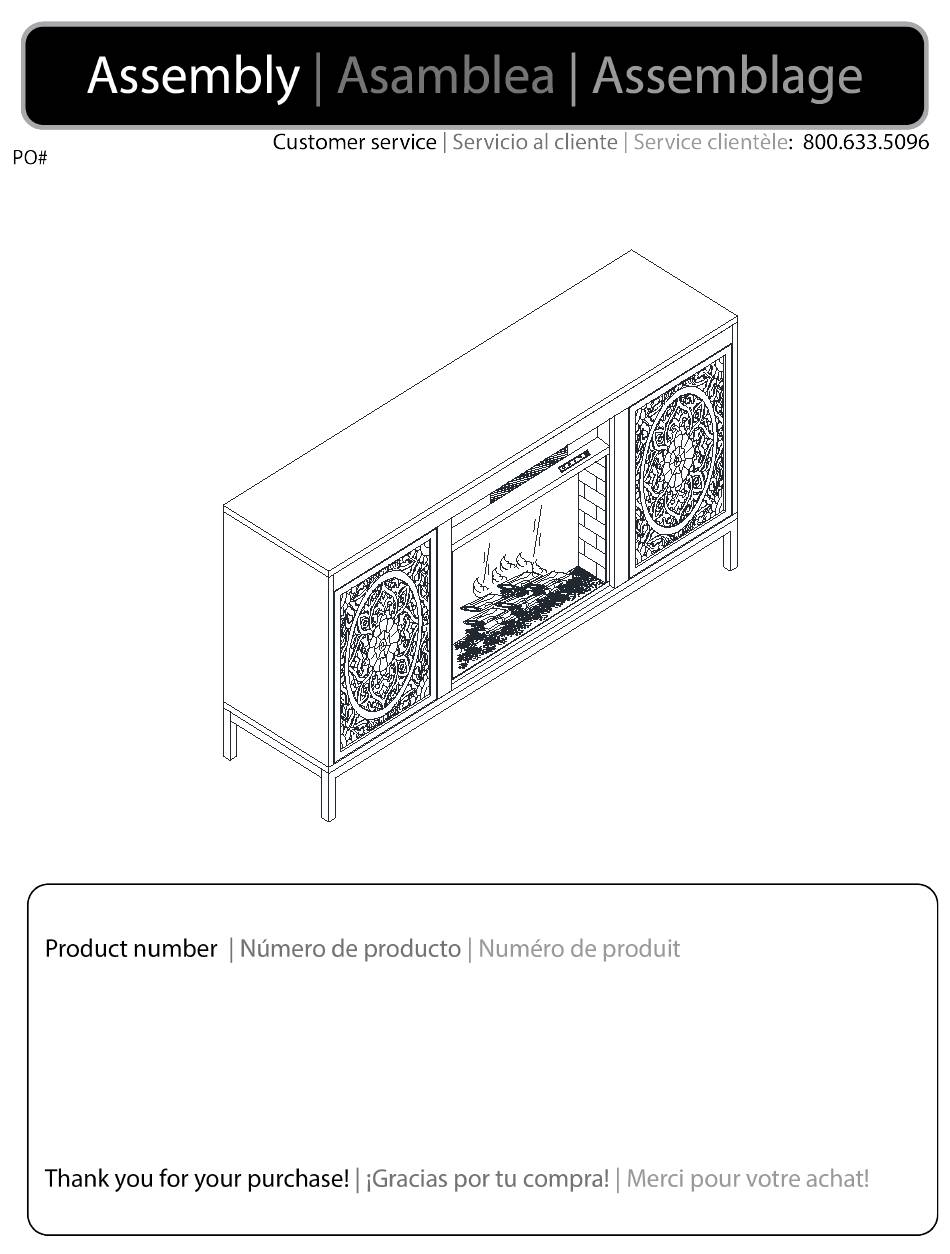

  • Page 1 FA1154656...
  • Page 4 Top panel Bottom panel Front rail Panel superior Panel inferior Carril delantero Panneau supérieur Panneau du bas Rail avant Left side panel Right side panel Left vertical panel Panel lateral izquierdo Panel lateral derecho Panel vertical izquierdo Panneau latéral gauche Panneau latéral droit Panneau vertical gauche Right vertical panel...
  • Page 5 Right door Bracket Iron frame Puerta derecha Soporte Marco de hierro Porte droite Support Armature de fer Firebox in separate carton Iron rail Caja de fuego en caja de Support panel Carril de hierro cartón separada Panel de soporte Rail de fer Foyer dans un carton séparé...
  • Page 6 Wood dowel Cam bolt Cam lock Taco de madera Doorstop ∅5/16”x1-1/4”L Perno de leva Bloqueo de leva Cheville en bois Tope de puerta Boulon à came Serrure à came Butée de porte Screw Screw Tornillo Cover Shelf holder Tornillo Tapa Soporte de estante ø1/8”*5/8”L Couverture...
  • Page 7 Do not fully tighten screws until all screws are in position. No apriete completamente los tornillos hasta que estén en su posición. Ne serrez pas complètement les vis tant que toutes les vis ne sont pas en place. Tighten all screws. Apretar todos los tornillos.
  • Page 10 x 11 x 11 10 |...
  • Page 11 x 16 x 12 x 22 11 |...
  • Page 12 12 |...
  • Page 13 Anti-tipping hardware must be used for this product to avoid tipping and injury. Se debe usar hardware antivuelco para este producto para evitar que se vuelque y se lesione. Une quincaillerie anti-basculement doit être utilisée pour ce produit afin Wall d'éviter tout basculement et Pared blessure.
  • Page 14 14 |...
  • Page 15 15 |...
  • Page 16 FA5523 ELECTRICAL SPECIFICATIONS | ESPECIFICACIONES ELÉCTRICAS CARACTÉRISTIQUES ÉLECTRIQUES Voltage: Tensión: Tension : 120V, 60 Hz Amps: Amperios: Intensité de courant : 11.7 Amps Watts: Watts: Puissance : 1400 Watts Lighting: Iluminación: Éclairage :...
  • Page 18 Operating Instructions: When you plug in the firebox, please turn on the switch to the right of the vent. All operations must be performed with the remote control. Firebox insert does not have control buttons on unit. Instrucciones de uso: Cuando enchufe el módulo de chimenea, mueva el interruptor hacia la derecha de la ventilación para encender.
  • Page 22 Important Operating and Safety Information: When using electrical appliances, the following basic precautions should always be followed to reduce the risk of fire, electric shock, and injury.  Read all instructions before using this heater. Use this heater only as described in this manual. Any other use not recommended by the manufacturer may ...
  • Page 23 Información importante de operación y seguridad: Cuando use artefactos eléctricos, siempre debe respetar las siguientes precauciones básicas para reducir el riesgo de incendio, descarga eléctrica y lesiones.  Lea todas las instrucciones antes de usar este calefactor. Use este calefactor de la manera exacta que se describe en este manual. Cualquier otro uso no recomendado ...

  • Page 24: Conservez Ces Directives

    Information importante concernant la sécurité et l'utilisation: Lorsque vous utilisez des appareils électriques, respectez toujours les précautions de base afin de réduire les risques d'incendie, de chocs électriques et de blessures. Lisez toutes les directives avant d'utiliser la fournaise.  ...

  • Page 25: Maintenance

    Maintenance: 1. Cleaning your fireplace: You may clean exterior of unit with a soft, damp, lint-free cloth. WARNING: Before cleaning the exterior of the appliance, disconnect the unit from the power supply. Clean unit only after it is cool to the touch. 2.Cleaning the front glass: The front glass panel may become dirty or dusty.
  • Page 26 Entretien: 1. Nettoyage de votre foyer: Vous pouvez laver l'extérieur de l'unité à l'aide d'un chiffon non pelucheux doux et humide. AVERTISSEMENT: Avant de nettoyer l'extérieur de l'appareil, débranchez l'unité de la source d'alimentation. Nettoyez l'unité seulement lorsqu'elle est froide au toucher. 2.
  • Page 27 Setup: | Configuración: Réglage : Acrylic Fire Beads | Perlas de cristal de acrílico | Perles d’acrylique Remove the two screws at the top of the glass front cover. Retire los dos tornillos ubicados en la parte superior de la cubierta frontal de vidrio.
  • Page 28 Place the acrylic fire beads inside, then replace the glass panel. Coloque las cuentas de acrílico dentro, luego vuelva a colocar el panel de vidrio. Placez les perles de feu acryliques à l'intérieur, puis replacez le panneau de verre. Parts: | Piezas: Pièces : Color Changing Fireplace Insert...
  • Page 29 Remote Acrylic Fire Beads Control Remote Perlas de cristal de acrílico Télécommande Perles d’acrylique Attention! | ¡Atención! Attention! If your remote control does not work, follow these instructions to reconnect it to the firebox: Plug in the firebox and turn on the power manually. To connect the remote to the firebox, hold down both the flame button and the temperature button...

  • Page 30: Button Layout

    Button Layout 1. Main Power  ON/OFF (one click) 2. Plus and Minus Lowers, raises, and changes  Temperature Time   Programing 3. Fire Button  Brightness  F1 – F4 4. LOG  Color Settings L1 – L4 ...
  • Page 31 1. Interruptor principal Disposición de Botones  Encendido/apagado (un clic) 2. Signos Más y Menos para elevar y bajar la temperatura, y para efectuar cambios  Temperatura  Programación de  tiempo 3. Botón de fuego Brillo  F1 – F4 ...
  • Page 32 Disposition des Boutons 1. Alimentation principale  MARCHE/ARRÊT (un clic) 2. Plus et moins Diminue, augmente et change Température   Heure  Programmation 3. Bouton de feu  Luminosité F1 – F4  4. BÛCHE Réglage des couleurs  ...
  • Page 33 Set Clock (24 hour)  Turn the power switch off.  While in standby, change the time by holding down the settings button for three seconds  Plus changes the hours  Minus changes the minutes Standby  Press the settings button Note: To finish adjustment press settings again to select the date button to finalize.
  • Page 34 Ajuste del reloj (24 horas)  Presione el interruptor de encendido/apagado para apagar la unidad.  Mientras la unidad está en espera, para modificar la hora, mantenga presionado el botón de ajuste por tres segundos.  El signo Más permite cambiar la hora ...
  • Page 35 Réglage de l’horloge (24 heures)  Éteignez l’interrupteur.  Pendant que l’unité est en veille, changez l’heure en maintenant le bouton de réglage enfoncé pendant trois secondes.  Le bouton plus modifie les heures. Veille  Le bouton moins modifie les minutes.
  • Page 36 Auto-Shutoff Timer 1. Press power to turn unit on if in standby. 2. Press the timer button for each hour. 10 settings: 1H – 9H and OF meaning off. Programming While in standby, hold down the timer  button for 3 seconds. ...
  • Page 37 Temporizador de apagado automático 1. Presione el interruptor de encendido/apagado para encender la unidad, si está en espera. 2. Presione el botón de temporizador para cada hora. 10 ajustes: 1H – 9H y OF que significa apagado. Programación  Mientras las unidad está en espera, mantenga presionado el botón de temporizador por 3 segundos.

  • Page 38: Minuterie D'arrêt Automatique

    Minuterie d’arrêt automatique 1. Appuyez sur le bouton de mise en marche si l’unité est en veille. 2. Appuyez sur le bouton de minuterie pour chaque heure. 10 réglages : 1H à 9H et OF pour l’arrêt. Programmation Pendant que l’unité est en veille, ...
  • Page 39 Digital Display Heater Shows the heater ON/OFF Main flame Shows the flame effect ON/OFF Timing Mode Shows the week time mode selection Timing setting status Shows the week time status Timer Indicates the timer setting Week Shows each day of week Indicates which days have a heating preset activated Day Selection Time...
  • Page 40 Pantalla Digital Indicador de llama Indicador de leña Indicador de luz descendente Modo de temporización Indicador del calefactor Indicador de preajuste Indicador de temperatura Indicador de escala Indicador de estado Indicador de tiempo Indicador de semana Indicador de selección Calefactor Muestra si el calefactor está...
  • Page 41 Affichage Numérique Indicateur de flammes Indicateur de bûche Indicateur de lumière inférieure Mode minuterie Indicateur de fournaise Indicateur de préréglage Indicateur de température Indicateur d’échelle Indicateur d’état Indicateur de l’heure Indicateur de semaine Indicateur de sélection Fournaise Indique si la fournaise est en MARCHE/ARRÊT Flamme principale Indique si l’effet de flammes est en MARCHE/ARRÊT Mode minuterie...
  • Page 42 27 |...
