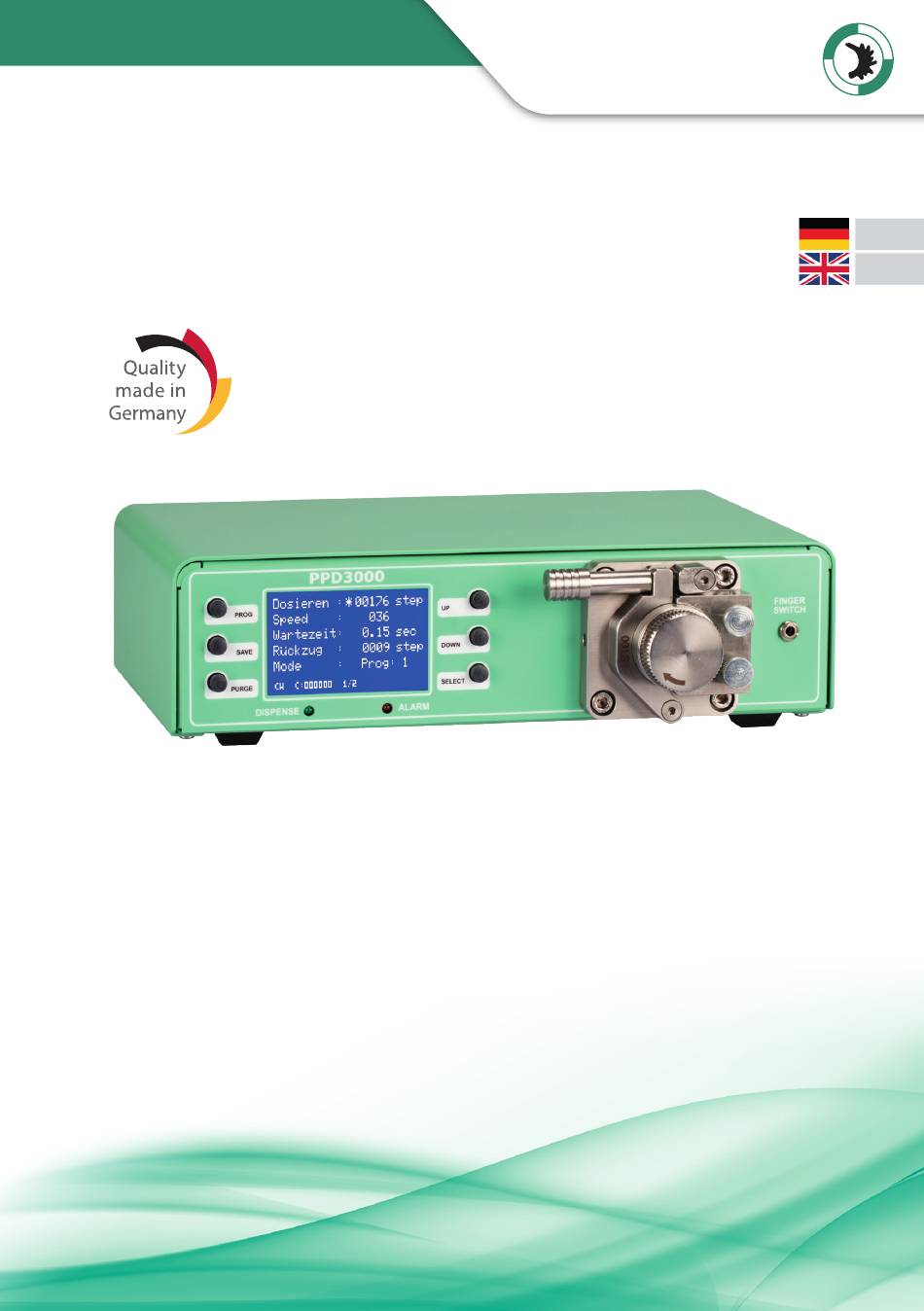

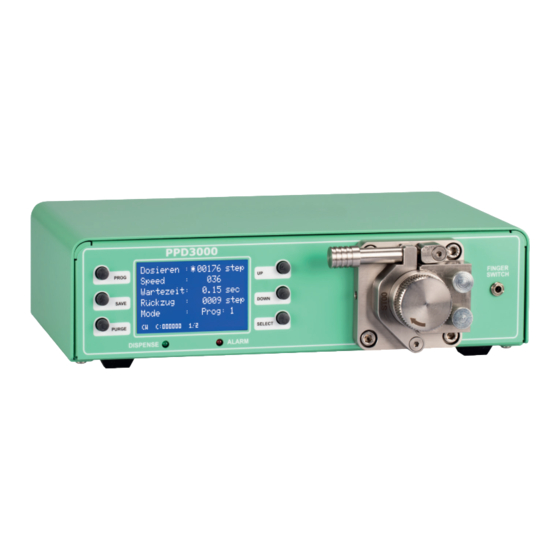

- Page 1 VIEWEG Bedienungsanleitung Operating Instructions Schlauchpumpe PPD 3000 Digital peristaltic pump PPD 3000 Version 2023/09-01 © VIEWEG GmbH...
- Page 2 VIEWEG Deutsch English...
-
Page 3: Table Of Contents
Bedienungsanleitung Schlauchpumpe PPD 3000 VIEWEG Deutsch Inhaltsverzeichnis 1 Allgemeines 1 1 Die PPD 3000 1 2 Bestimmungsgemäße Verwendung 1 3 Lieferumfang 2 Sicherheitshinweise 2 1 Allgemeines zur Sicherheit 2 2 Gefahren für den Bediener 2 3 Sicherheitshinweise zur Elektrik 2 4 Sicherheitshinweise zu Hilfs- und Betriebsstoffen 3 Über Ihre Schlauchpumpe... -
Page 4: Allgemeines
Sie sich bitte direkt an uns Ihre VIEWEG GmbH 1.1 Die PPD 3000 Die Schlauchpumpe PPD 3000 dient zum Dosieren niederviskoser Materialien ohne Druckluft Nach der Programmierung eines Mikro-Controllers mit den Einstellungen für Dosiermenge und Geschwindigkeit steuert dieser einen Schrittmotor Der Schrittmotor treibt einen Rotor an, der den in das Schlauchbett eingelegten Schlauch in der Drehbewegung walgt und dadurch Material selbst ansaugt und fördert... -
Page 5: 3 Lieferumfang
Bedienungsanleitung Schlauchpumpe PPD 3000 VIEWEG 1.3 Lieferumfang Im Lieferumfang sind folgende Teile enthalten: Bedienungsanleitung Schlauchpumpe PPD 3000 Kaltgerätekabel 230 V AC (Art -Nr 504576) Handgriffel mit Fingerschalter (Art -Nr 501417) Conditioner (Art -Nr 503989) Schlauch 1 m (1,0 x 1,6 mm) -
Page 6: 2 Gefahren Für Den Bediener
Bedienungsanleitung Schlauchpumpe PPD 3000 VIEWEG 2.2 Gefahren für den Bediener Vor Gebrauch die Bedienungsanleitung sorgfältig lesen VORSICHT Tragen Sie immer die geeignete Schutzkleidung Rauchen oder offenes Feuer sind bei der Dosierung brennbarer Medien untersagt Dieses Gerät ist nur für den Gebrauch in geschlossenen Räumen vorgesehen... -
Page 7: Über Ihre Schlauchpumpe
Bedienungsanleitung Schlauchpumpe PPD 3000 VIEWEG 3 Über Ihre Schlauchpumpe 1 Bedientasten 7 Anschluss für Fußschalter 2 Pumpenkopfverriegelung (Fußschalter optional erhältlich) 3 Pumpenkopf mit Schlauchbett 8 Netzschalter und Rotor 9 Sicherung 2A T 4 Anschluss für Fingerschalter 10 Netzeingang 5 Status LEDs... -
Page 8: Inbetriebnahme
• Schließen sie den mitgelieferten Fingerschalter an der Frontseite, den Fußschalter oder das Steuerkabel vom Dosierroboter an den Fußschalteranschluss auf der Rückseite des PPD 3000 an • Schalten Sie das Gerät ein Es erscheint der Startbildschirm und zeigt die installierte Softwareversion Nach etwa 2 Sekunden schaltet das System automatisch auf den Standardbildschirm zur Einstellung des Gerätes um Das Gerät ist nun betriebsbereit... - Page 9 Bedienungsanleitung Schlauchpumpe PPD 3000 VIEWEG Planen Sie ausreichend Schlauchlänge ein, um WICHTIG später mit dem Dosiergriffel bequem arbeiten zu können • Straffen Sie den Schlauch, damit er gut in den Führungen sitzt • Ziehen Sie jetzt die untere Rändelschraube jetzt gerade mal so fest an, dass Sie den Schlauch am oberen Ausgang nicht mehr weiter ziehen können...
-
Page 10: Bedienung
Bedienungsanleitung Schlauchpumpe PPD 3000 VIEWEG 5 Bedienung Die PPD 3000 bietet zahlreiche Einstellmöglichkeiten, die auf zwei Menüseiten auf dem Display angezeigt werden Mit den Bedientasten links und rechts vom Display lassen sich Betriebsarten und Parameter ändern 5.1 Anzeigen und Menü... -
Page 11: Betriebsarten
Bedienungsanleitung Schlauchpumpe PPD 3000 VIEWEG 5.2 Menüseite 1 Dosieren Die Dosiermenge lässt sie in Form von Rotorschritten (Steps) mithilfe der UP und DOWN Tasten einstellen Je weiter sich der Rotor dreht, desto mehr Dosiermaterial wird ausge- bracht Speed Die Rotorgeschwindigkeit lässt sich mit den Tasten UP und DOWN zwischen 001 und 100 einstellen Eine höhere Rotorgeschwindigkeit sorgt für eine schnellere Dosierung... - Page 12 Bedienungsanleitung Schlauchpumpe PPD 3000 VIEWEG Tastensperre Um unbeabsichtigtes Verstellen der Dosierparameter zu verhindern, lassen sich durch Drücken der Tastenkombination SAVE und PROG die Tasten sperren Ist die Tastensperre aktiviert, erscheint ein kleines Schloss-Symbol rechts unten im Dispay Mit derselben Tastenkombination (SAVE und PROG) wird die Tastensperre wieder aufge- hoben 5.3 Menüseite 2...
- Page 13 Bedienungsanleitung Schlauchpumpe PPD 3000 VIEWEG Das Startsignal wird durch die Taste PURGE, den Fußschalter, den Fingerschalter oder ein externes Signal (mittels I/O-Port) gestartet und gestoppt In den Betriebsarten FÜLLEN (LEEREN) und MANUELL ist diese Funktion inaktiv Zyk-Warte Die Zyklus-Wartezeit (Zyk-Warte) kann mit den Tasten UP und DOWN zwischen 0,1 und...
-
Page 14: 1 Programme
Externes Alarmsignal über I/O-Port liegt an 6 Betriebsarten 6.1 Programme Die PPD 3000 stellt Ihnen eine Reihe von Betriebsarten und Programmen zur Verfügung Mit der Taste PROG können Sie durch die unterschiedlichen Modi wechseln FÜLLEN: Diese Betriebsart dient zum Füllen des Schlauches Zum Befüllen muss die... -
Page 15: Service Menü
Bedienungsanleitung Schlauchpumpe PPD 3000 VIEWEG MANUELL: Im Modus MANUELL fördert die Schlauchpumpe solange Dosiermaterial, wie der Fuß- oder Fingerschalter betätigt wird Wählen Sie diese Betriebsart auch, wenn Sie ein Dosiersignals von einem Roboter oder einer SPS verarbeiten möchten PROG 1-7: Ist eines der internen Programme 1 bis 7 gewählt, läuft jede Dosierung... -
Page 16: Wartung Und Reinigung
Bedienungsanleitung Schlauchpumpe PPD 3000 VIEWEG I-Halte Die Einstellung für den Haltestrom des Motors erfolgt mit den Tasten UP und DOWN Der voreingestellte Wert von 020 sollte normalerweise nicht verändert werden Eine Erhöhung des Haltestroms erhöht die Stromaufnahme der Schlauchpumpe im Standby-Betrieb... -
Page 17: Entsorgung
Bedienungsanleitung Schlauchpumpe PPD 3000 VIEWEG 9 Entsorgung Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen Elektrotechnische Teile dürfen nicht über den Hausmüll entsorgt werden Nach Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) sind diese an den dafür eingerichteten Sammelstellen abzugeben, um einer Wiederverwendung zugeführtzuwerden... - Page 18 Bedienungsanleitung Schlauchpumpe PPD 3000 VIEWEG Versorgungsspannung: Das Gerät verfügt über eine interne 24 V Spannungs- versorgung die am Pin 2 und 3 mit max 100 mA zur Verfügung gestellt wird, z B für eine externe Sensorversorgung Legen Sie hier KEINE externe Versorgungsspannung an! WICHTIG Dies kann zu einem Defekt im Gerät führen...
- Page 19 Bedienungsanleitung Schlauchpumpe PPD 3000 VIEWEG 11.3 Schaltungsdiagramme PPD 3000 Digitale Eingänge: Das Eingangssignal ist aktiv, wenn der Optokoppler eingeschaltet ist Opto- koppler Die Eingänge sind aktiviert, wenn der Input Eingangspin mit dem GND-Pin Microcontroller kurzgeschlossen ist I/O-Port Input PPD 3000 Digitale Ausgänge:...
-
Page 20: Konformitätserklärung
Bedienungsanleitung Schlauchpumpe PPD 3000 VIEWEG 12 Konformitätserklärung CE Konformitätserklärung • EG-Niederspannungsrichtlinie 2014/35/EU • EG-Richtlinie Elektromagnetische Verträglichkeit 2014/30/EU Hiermit erklären wir, dass das folgend genannte Produkt den Bestimmungen der oben gekennzeichneten Richtlinien und aufgrund seiner Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen Bestimmungen entspricht... - Page 21 Operating Manual PPD 3000 VIEWEG English Contents 1 General information 1 1 The PPD 3000 1 2 Intended Use 1 3 Scope of delivery 2 Safety instructions 2 1 General safety information 2 2 Dangers for the operator 2 3 Electrical safety instructions...
-
Page 22: General Information
Phone: +49 8166 6784 -0 Email: info@dosieren de 1.1 The PPD 3000 The PPD 3000 peristaltic pump is used for metering low-viscosity materials without compressed air After programming a micro-controller with the settings for dispensing quantity and speed, this controls a stepper motor... -
Page 23: 3 Scope Of Delivery
Operating Manual PPD 3000 VIEWEG 1.3 Scope of delivery The following accessories are included with the PPD 3000 pump: operating instructions peristaltic pump PPD 3000 input power cord 230 V AC (Item no 504576) spreading stylus incl. fingerswitch (Item no 501417) -
Page 24: 2 Dangers For The Operator
Operating Manual PPD 3000 VIEWEG 2.2 Dangers for the operator Read the operating instructions carefully before use CAUTION Always wear suitable protective clothing and eye wear Smoking or open flames are strictly prohibited when dispensing any type of flammable liquid or paste This device is intended for indoor use only 2.3 Electrical safety instructions... -
Page 25: About Your Peristaltic Pump
Operating Manual PPD 3000 VIEWEG 3 About your peristaltic pump 1 Operating keys 7 Connection for foot switch 2 Pump head locking device (foot switch optionally available) 3 Pump head with tube bed and rotor 8 Mains switch 4 Connection for finger switch... -
Page 26: Commissioning
Connect the supplied finger switch on the front, the foot switch or the control cable from theor the control cable from the dispensing robot to the foot switch connection on the rear of the PPD 3000 • Switch on the unit The start screen appears and shows the installed software... - Page 27 Operating Manual PPD 3000 VIEWEG Plan sufficient hose length to be able to work NOTICE comfortably with the dispensing pen later • Tighten the hose so that it sits well in the guides • Now tighten the lower knurled screw just enough so that you can no longer pull the hose further at the upper outlet •...
-
Page 28: Operation
VIEWEG 5 Operation The PPD 3000 offers numerous setting options, which are shown on two menu pages on the display The operating keys to the left and right of the display can be used to change operating modes and parameters 5.1 Displays and menu... -
Page 29: 3 Menu
Operating Manual PPD 3000 VIEWEG 5.2 Menu page 1 Dispensing The metering quantity can be set in the form of rotor steps using the UP and DOWN keys The further the rotor turns, the more metering material is dispensed Speed... - Page 30 Operating Manual PPD 3000 VIEWEG Key lock To prevent unintentional adjustment of the dispensing parameters, the keys can be locked by pressing the SAVE and PROG key combination If the key lock is activated, a small lock symbol appears at the bottom right of the Dispay The same key combination (SAVE and PROG) can be used to unlock the keys again 5.3 Menu page 2...
-
Page 31: 4 Operating Keys
Operating Manual PPD 3000 VIEWEG Cycle-Wait The cycle waiting time (cycle wait) can be set between 0 1 and 999 9 seconds with the UP and DOWN keys If the cycle operation is deactivated, the display of the cycle waiting time remains hidden 5.4 Operating keys... -
Page 32: 5 Status Leds
External alarm signal via I/O port is present 6 Operating modes 6.1 Programs The PPD 3000 provides you with a number of operating modes and programs You can switch through the different modes with the PROG key FILLING: This mode is used to fill the hose To fill the hose, the direction of... -
Page 33: Service Menu
Operating Manual PPD 3000 VIEWEG MANUAL: Im Modus MANUELL fördert die Schlauchpumpe solange Dosiermaterial, wie der Fuß- oder Fingerschalter betätigt wird Wählen Sie diese Betriebsart auch, wenn Sie ein Dosiersignals von einem Roboter oder einer SPS verarbeiten möchten PROG 1-7:... -
Page 34: Maintenance And Cleaning
Operating Manual PPD 3000 VIEWEG I-Hold The setting for the motor‘s holding current is made with the UP and DOWN keys The preset value of 020 should normally not be changed Increasing the holding current increases the current consumption of the peristaltic pump in standby mode... -
Page 35: Disposal
Operating Manual PPD 3000 VIEWEG 9 Disposal Dispose of the product at the end of its service life in accordance with the applicable legal regulations Electronic parts must not be disposed of with household waste According to Directive 2012/19/EU on waste electrical and electronic... - Page 36 Operating Manual PPD 3000 VIEWEG Supply voltage: The device has an internal 24V voltage supply which is provided at pin 2 and 3 with max 100 mA, e g for an external sensor supply Do NOT apply an external supply voltage to these...
-
Page 37: 11 3 Circuit Diagrams
Operating Manual PPD 3000 VIEWEG 11.3 Circuit diagrams PPD 3000 Digital inputs: The input signal is active when the opto- coupler is switched on Opto- coupler The inputs are activated when the input Input pin is short-circuited to the GND pin... -
Page 38: Declaration Of Conformity
Operating Manual PPD 3000 VIEWEG 12 Declaration of Conformity CE Declaration of Conformity • EC Low Voltage Directive 2014/35/EU • EC Directive Electromagnetic Compatibility 2014/30/EU We hereby declare that the product named below complies with the provisions of the above-mentioned directives and, due to its design and construction, as... - Page 40 VIEWEG www.dosieren.de VIEWEG GmbH Dosier- und Mischtechnik Gewerbepark 13 85402 Kranzberg Deutschland / Germany Tel. +49 8166 6784 -0 info@dosieren.de www.dosieren.de...
