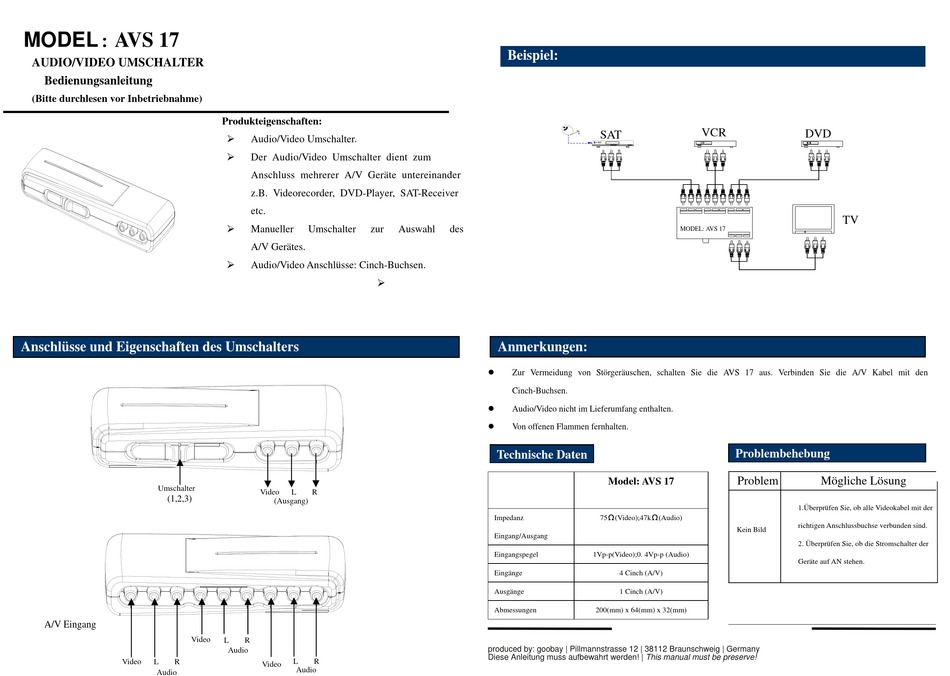

MODEL: AVS 17
AUDIO/VIDEO UMSCHALTER
Bedienungsanleitung
(Bitte durchlesen vor Inbetriebnahme)
Anschlüsse und Eigenschaften des Umschalters
Umschalter
(1,2,3)
A/V Eingang
Video
Video L R
Audio
Produkteigenschaften:

Audio/Video Umschalter.

Der Audio/Video Umschalter dient zum
Anschluss mehrerer A/V Geräte untereinander
z.B. Videorecorder, DVD-Player, SAT-Receiver
etc.

Manueller Umschalter zur Auswahl
A/V Gerätes.

Audio/Video Anschlüsse: Cinch-Buchsen.

Video L R
(Ausgang)
L R
Audio
L R
Video
Audio
Beispiel:
SAT
des
Anmerkungen:

Zur Vermeidung von Störgeräuschen, schalten Sie die AVS 17 aus. Verbinden Sie die A/V Kabel mit den
Cinch-Buchsen.

Audio/Video nicht im Lieferumfang enthalten.

Von offenen Flammen fernhalten.
Technische Daten
Model: AVS 17
Impedanz 75Ω(Video);47kΩ(Audio)
Eingang/Ausgang
Eingangspegel 1Vp-p(Video);0. 4Vp-p (Audio)
Eingänge 4 Cinch (A/V)
Ausgänge 1 Cinch (A/V)
Abmessungen 200(mm) x 64(mm) x 32(mm)
produced by: goobay | Pillmannstrasse 12 | 38112 Braunschweig | Germany
Diese Anleitung muss aufbewahrt werden! | This manual must be preserve!
VCR
DVD
TV
MODEL: AVS 17
Problembehebung
Problem Mögliche Lösung
1.Überprüfen Sie, ob alle Videokabel mit der
richtigen Anschlussbuchse verbunden sind.
Kein Bild
2. Überprüfen Sie, ob die Stromschalter der
Geräte auf AN stehen.
