BEDIENUNGSANLEITUNG
USER MANUAL
RGB FLOOD-1500
DMX MK2
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Reproduction prohibited!

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RGB FLOOD-1500 DMX MK2 and is the answer not in the manual?

Questions and answers

Summary of Contents for EuroLite RGB FLOOD-1500 DMX MK2

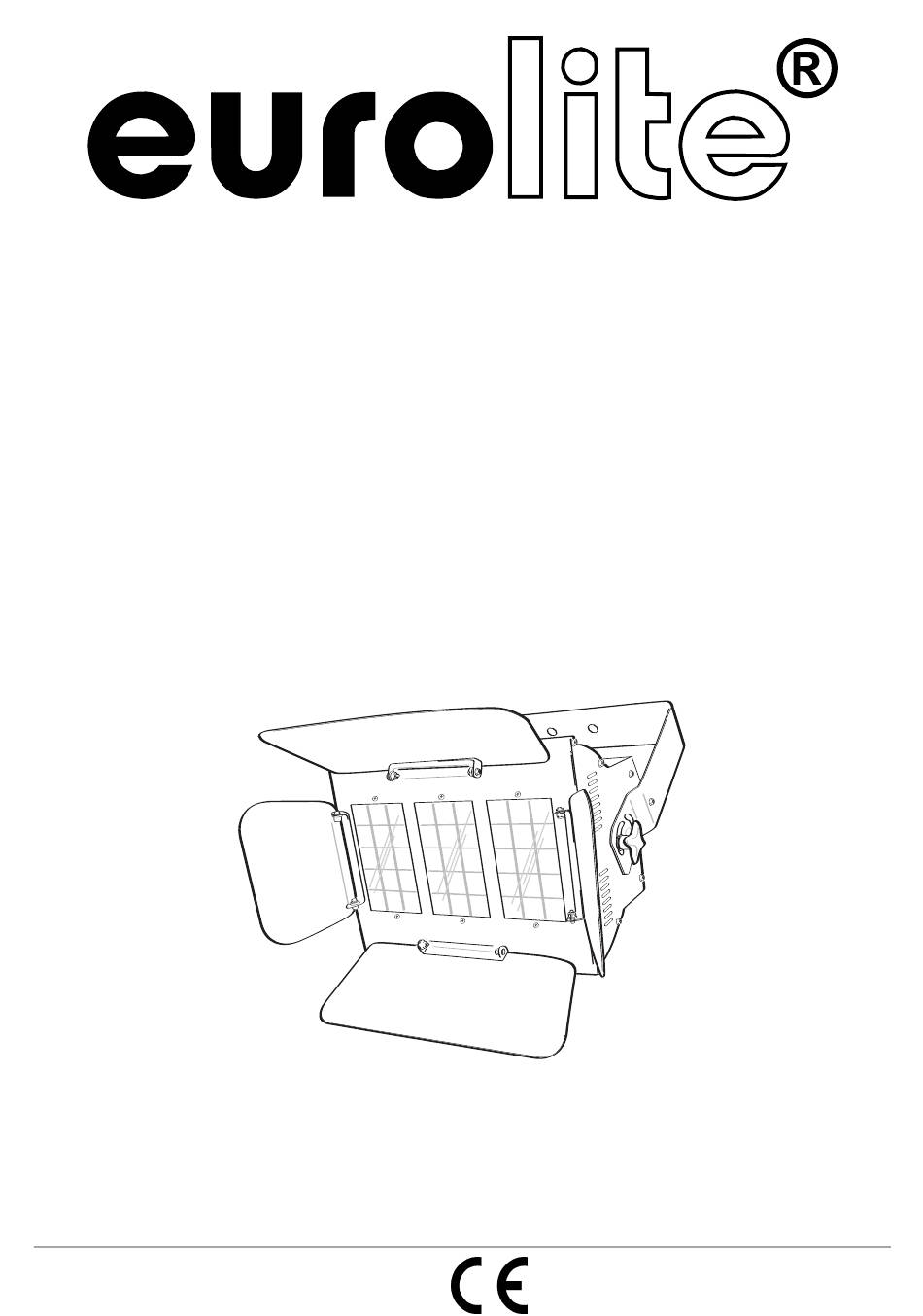

  • Page 1 BEDIENUNGSANLEITUNG USER MANUAL RGB FLOOD-1500 DMX MK2 © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
  • Page 2: Table Of Contents

    Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 41601051 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/24 00052784.DOC, Version 1.0...
  • Page 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE RGB Flood-1500 DMX MK2 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Page 4 Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean- spruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde.
  • Page 5: Bestimmungsgemäße Verwendung

    Bei der ersten Inbetriebnahme kann es zu Rauch- und Geruchserzeugung kommen. Hierbei handelt es sich nicht um eine Störung des Gerätes. Achtung: Gerät niemals während des Betriebes berühren. Gehäuse erhitzt sich! Vermeiden Sie es, das Gerät in kurzen Intervallen an- und auszuschalten (z. B. Sekundentakt), da anson- sten die Lebensdauer der Lampe erheblich reduziert werden würde.
  • Page 6: Beschreibung Der Bedienelemente

    Mikrofon Netzanschluss Sicherung FUSE: F 6.3 A, 250 V Type: RGB FLOOD-1500 DMX MK2 Vor Gebrauch Anleitung lesen. Niemals direkt in die Lichtquelle Power supply: 230 V AC, 50 Hz ~ blicken (gilt speziell für Epileptiker)! Achtung: Während des Power consumption: 900 W Betriebes erhitzt sich das Gehäuse! Vor Öffnen des Gerätes...
  • Page 7: Installation

    INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampen nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! ACHTUNG! Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat! Vor dem Wechseln der Lampe, das Gerät allpolig von der Netzspannung trennen (Netzstecker ziehen) und die Lampe unbedingt erst abkühlen lassen (ca.
  • Page 8 Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch Sachverständige geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
  • Page 9: Anschluss Ans Netz

    Stellen Sie den Neigungswinkel über den Hängebügel ein und ziehen Sie die Feststellschrauben gut fest. LEBENSGEFAHR! Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden! Anschluss ans Netz Schließen Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International...
  • Page 10: Bedienung

    Widerstand eingelötet ist. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt die EUROLITE RGB Flood- 1500 DMX MK2 den Betrieb auf. Das LED Display leuchtet auf und je nach Modus sehen Sie: A:XXX (DMX Modus) oder d:XXX (Dimmer Einstellung im Master/Slave Modus.
  • Page 11: Dmx Protokoll

    Achtung: Am letzten Projektor muss die DMX-Leitung durch einen 120 . Widerstand abgeschlossen werden damit die Geräte korrekt funktionieren. DMX Protokoll RGB & D Modus (4 Kanäle) CH 1 CH 2 CH 3 CH 4 R 0 - 100% G 0 - 100% B 0 - 100% Dimmer 0 - 100% C &...
  • Page 12: Reinigung Und Wartung

    STAND-BY MODE FUNCTION AUTO 40 interne Farben, automatisch LED 2 & LED 3 Off AUDIO: 40 interne Farben, musikgesteuert LED 2 Off, LED 3 On MANUAL 1. Drücken und halten Sie “FUNCTION” um volle Leistung einzustellen. Blackout LED 2 On, LED 3 Off 2.
  • Page 13: Technische Daten

    Vorgehensweise: Schritt 1: Drehen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendre- her aus dem Gehäuse (gegen den Uhrzeigersinn). Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter. Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein. Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein und drehen Sie ihn fest.
  • Page 14: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE RGB Flood-1500 DMX MK2. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
  • Page 15 Important: Damages caused by the disregard of this user manual are not subject to warranty. The dealer will not accept liability for any resulting defects or problems. If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately.
  • Page 16: Operating Determinations

    HEALTH HAZARD! Never look directly into the light source, as sensitive persons may suffer an epileptic shock (especially meant for epileptics)! Keep away children and amateurs! Never leave this device running unattended. OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only.
  • Page 17: Overview Of The Operating Elements

    Microphone Power supply Fuse FUSE: F 6.3 A, 250 V Type: RGB FLOOD-1500 DMX MK2 Vor Gebrauch Anleitung lesen. Niemals direkt in die Lichtquelle Power supply: 230 V AC, 50 Hz ~ blicken (gilt speziell für Epileptiker)! Achtung: Während des Power consumption: 900 W Betriebes erhitzt sich das Gehäuse! Vor Öffnen des Gerätes...
  • Page 18: Overhead Rigging

    CAUTION! The lamp has to be replaced when it is damaged or deformed due to the heat! Before replacing the lamp, unplug mains lead and let the lamp cool down (approx. 5 minutes). During the installation do not touch the glass-bulbs bare-handed! Please follow the lamp manufacturer's notes! Do not install lamps with a higher wattage! Lamps with a higher wattage generate temperatures the device was not designed for.
  • Page 19: Connection With The Mains

    Procedure: The device should be installed outside areas where persons may walk by or be seated. IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including (but not limited to) calculating working load limits, installation material being used, and periodic safety inspection of all installation material and the device.
  • Page 20: Dmx512 Control

    The occupation of the connection-cables is as follows: Cable International Brown Live Blue Neutral Yellow/Green Earth The earth has to be connected! If the device will be directly connected with the local power supply network, a disconnection switch with a minimum opening of 3 mm at every pole has to be included in the permanent electrical installation.
  • Page 21: Operation

    (001-100, 50 mseconds/step – 1 minute/step, increasing) You can do without a controller in Sound Control Mode as the RGB FLOOD-1500 DMX MK2 features a built- in microphone, which provides automatic sound control. You can adjust the sensitivity of the microphone with the rotary-control on the sidepanel.
  • Page 22: Master/Slave Operation

    C & B Mode (2 Channels) CH 1 CH 2 Color selection Dimmer 0 - 100% RGB & Stand Alone Mode ( 4 Channels) CH 1 CH 2 CH 3 CH 4 Mode DMX: 000 -- 029 R 1 - 100% G 1 - 100% B 1 - 100% DMX: 030 -- 094...
  • Page 23: Cleaning And Maintenance

    Standby Mode Function AUTO Runs 40 internal colors automatically LED 2 & LED 3 Off AUDIO: Runs 40 internal colors to sound Blackout LED 2 Off, LED 3 On MANUAL 1. Press and hold “FUNCTION” to set full light output. LED 2 On, LED 3 Off 2.
  • Page 24: Technical Specifications

    Should you need any spare parts, please use genuine parts. If the power supply cable of this device becomes damaged, it has to be replaced by authorized dealers only in order to avoid hazards. Should you have further questions, please contact your dealer. TECHNICAL SPECIFICATIONS Power supply: 230 V AC, 50 Hz ~...
