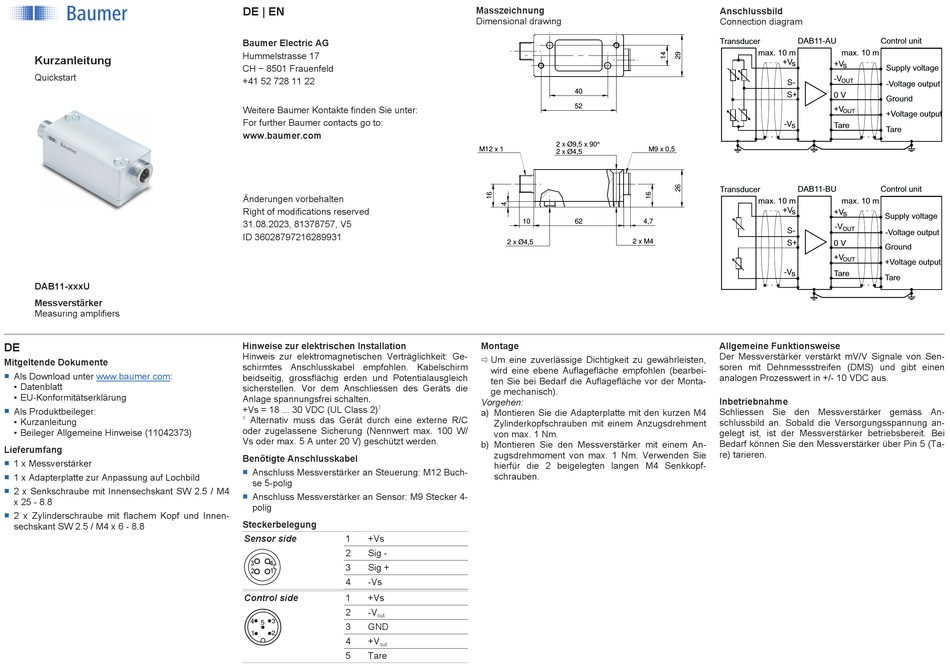

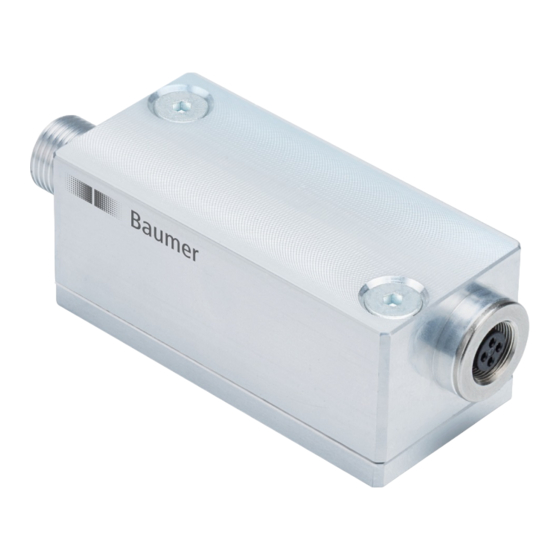

Baumer DAB11 U Series Connection & Quickstart Manual

Kurzanleitung
Quickstart
DAB11-xxxU
Messverstärker
Measuring amplifiers
DE
Mitgeltende Dokumente
n Als Download unter www.baumer.com:
▪ Datenblatt
▪ EU-Konformitätserklärung
n Als Produktbeileger:
▪ Kurzanleitung
▪ Beileger Allgemeine Hinweise (11042373)
Lieferumfang
1 x Messverstärker
n
n 1 x Adapterplatte zur Anpassung auf Lochbild
n 2 x Senkschraube mit Innensechskant SW 2.5 / M4
x 25 - 8.8
n 2 x Zylinderschraube mit flachem Kopf und Innen-
sechskant SW 2.5 / M4 x 6 - 8.8
DE | EN
Baumer Electric AG
Hummelstrasse 17
CH − 8501 Frauenfeld
+41 52 728 11 22
Weitere Baumer Kontakte finden Sie unter:
For further Baumer contacts go to:
www.baumer.com
Änderungen vorbehalten
Right of modifications reserved
31.08.2023, 81378757, V5
ID 36028797216289931
Hinweise zur elektrischen Installation
Hinweis zur elektromagnetischen Verträglichkeit: Ge-
schirmtes Anschlusskabel empfohlen. Kabelschirm
beidseitig, grossflächig erden und Potentialausgleich
sicherstellen. Vor dem Anschliessen des Geräts die
Anlage spannungsfrei schalten.
+Vs = 18 ... 30 VDC (UL Class 2) 1
1
Alternativ muss das Gerät durch eine externe R/C
oder zugelassene Sicherung (Nennwert max. 100 W/
Vs oder max. 5 A unter 20 V) geschützt werden.
Benötigte Anschlusskabel
n Anschluss Messverstärker an Steuerung: M12 Buch-
se 5-polig
n Anschluss Messverstärker an Sensor: M9 Stecker 4-
polig
Steckerbelegung
Sensor side 1 +Vs
2 Sig -
3 4
3 Sig +
1
2
4 -Vs
Control side 1 +Vs
2 -V
out
4 5 3
3 GND
1 2
4 +V
out
5 Tare
Masszeichnung
Dimensional drawing
40
52
2 x Ø9,5 x 90°
M12 x 1 M9 x 0,5
2 x Ø4,5
10 62 4,7
2 x M4
2 x Ø4,5
Montage
ð Um eine zuverlässige Dichtigkeit zu gewährleisten,
wird eine ebene Auflagefläche empfohlen (bearbei-
ten Sie bei Bedarf die Auflagefläche vor der Monta-
ge mechanisch).
Vorgehen:
a) Montieren Sie die Adapterplatte mit den kurzen M4
Zylinderkopfschrauben mit einem Anzugsdrehment
von max. 1 Nm.
b) Montieren Sie den Messverstärker mit einem An-
zugsdrehmoment von max. 1 Nm. Verwenden Sie
hierfür die 2 beigelegten langen M4 Senkkopf-
schrauben.
Anschlussbild
Connection diagram
DAB11-AU Control unit
Transducer
max. 10 m max. 10 m
+V s
+V s
Supply voltage
-V
OUT
S-
-Voltage output
S+ 0 V
Ground
+V
OUT
+Voltage output
-V s
Tare
Tare
Transducer DAB11-BU Control unit
max. 10 m max. 10 m
+V s
+V s
Supply voltage
-V
OUT
S-
-Voltage output
S+ 0 V
Ground
+V
OUT
+Voltage output
-V s
Tare
Tare
Allgemeine Funktionsweise
Der Messverstärker verstärkt mV/V Signale von Sen-
soren mit Dehnmessstreifen (DMS) und gibt einen
analogen Prozesswert in +/- 10 VDC aus.
Inbetriebnahme
Schliessen Sie den Messverstärker gemäss An-
schlussbild an. Sobald die Versorgungsspannung an-
gelegt ist, ist der Messverstärker betriebsbereit. Bei
Bedarf können Sie den Messverstärker über Pin 5 (Ta-
re) tarieren.
