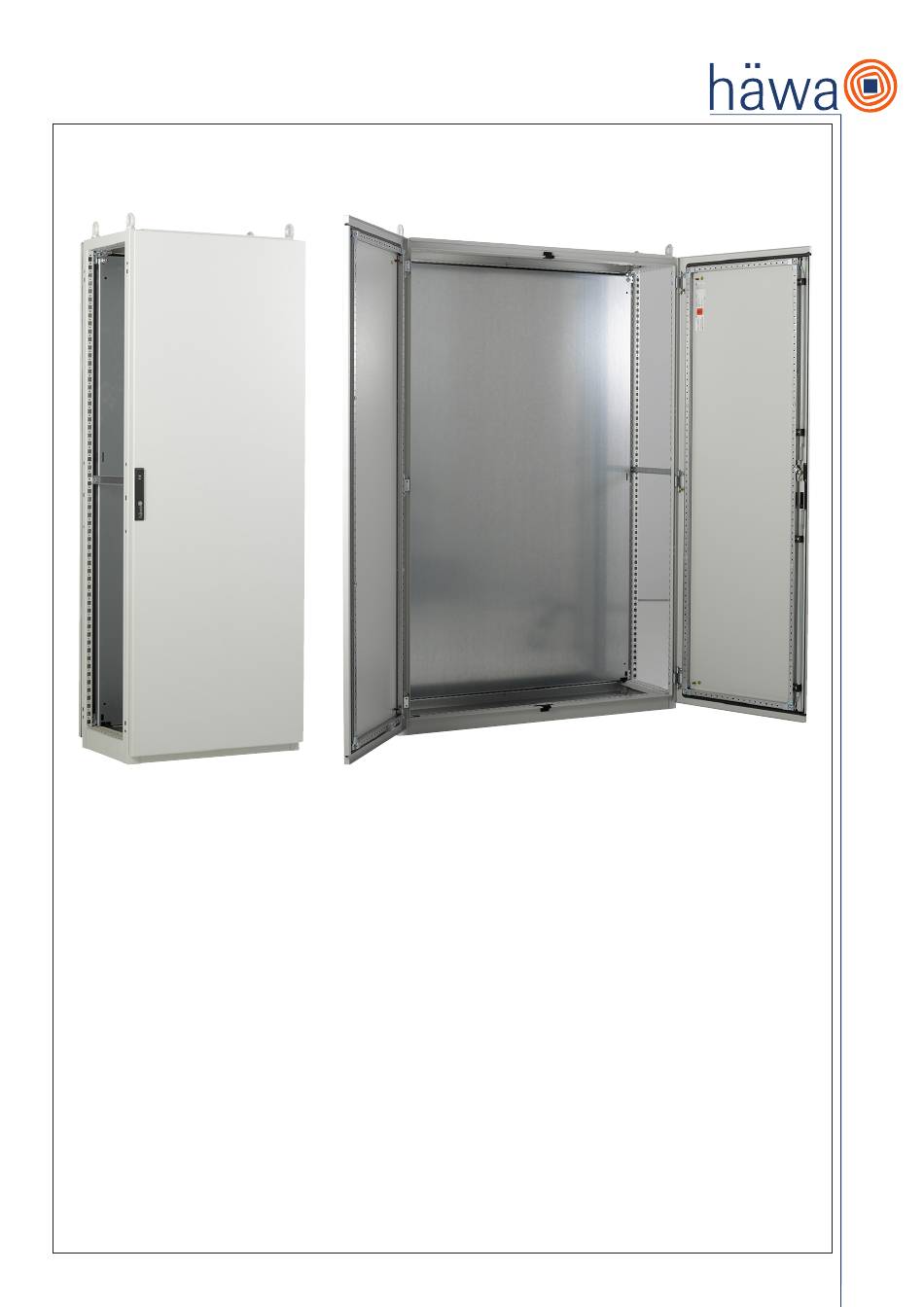

Montage- und Bedienunganleitung Anreihschränke Typ H395/H375
Assembly and Operating Instructions for modular cabinets series H395/H375
Notice de montage et d'utilisation Armoires juxtaposables de type H395/H375
Deutsch/German/Allemand: Seite/Page 2-4
Englisch/English/Anglais: Seite/Page 5-7
Französisch/French/Français: Seite/Page 8-10
1
Advertisement
Table of Contents
Related Manuals for hawa H395 Series
Summary of Contents for hawa H395 Series
- Page 1 Montage- und Bedienunganleitung Anreihschränke Typ H395/H375 Assembly and Operating Instructions for modular cabinets series H395/H375 Notice de montage et d‘utilisation Armoires juxtaposables de type H395/H375 Deutsch/German/Allemand: Seite/Page 2-4 Englisch/English/Anglais: Seite/Page 5-7 Französisch/French/Français: Seite/Page 8-10...
- Page 2 Inhalt Bestimmungszweck Allgemeines Sicherheitshinweise Hinweise für den Transport Hinweise für die Aufstellung Hinweise für die Inspektion, Wartung, Instandsetzung Technische Daten Zubehör Gewährleistung Service Bestimmungszweck Anreihschränke Typ H395/H375 sind als Einzelschrank oder Schrankreihe für die Aufstellung als Standschrank am Boden oder auf Sockel konzipiert.
-
Page 3: Technische Daten
Hinweise für den Transport Das Produkt ist – vorzusweise auf Palette - stehend zu transportieren. Das Produkt muß während des Transports durch geeignete Maß- nahmen gegen Kippen gesichert werden – Lastverteilung, Schwerpunkt beachten. Verwenden Sie Gurte oder Transportbänder in der Art, daß... -
Page 4: Gewährleistung
Angaben zum Drehmoment: Untenstehende Angaben wurden einmalig an Serienschränken mit Standardlackierung und aus Edelstahl ermittelt und stellen unter optimalen Bedingungen (beispielweise gerades Ansetzen Gewinde formender Schrauben) verbindliche Werte dar. - Rückwand Befestigen Rückwandhalter am Korpus: 10 Nm Befestigen Auflaufwinkel an Rückwand unten: 3 Nm Befestigen Rückwand an Rückwandhalter: 4 Nm - Dachplatte Befestigen am Korpus: Stahlblech: 8 Nm / Edelstahl: 2 Nm... -
Page 5: General Information
Contents Application General Information Safety Instructions Instructions for Transport Instructions for Installation Instructions for Inspection, Maintenance, Repair Technical Data Accessories Warranty Service Application Modular cabinets of the H395/H375 series are designed as free-standing individual cabinets or row of cabinets for installation on the floor or on a base and are suitable for housing industrial components and devices. -
Page 6: Instructions For Transport
Instructions for Transport The product must be transported in an upright position – preferably on a pallet. During transport, the product must be suitably secured against tilting – attention must be paid to load distribution, center of gravity. Use straps or transport belts so as to avoid point loads on the doors. -
Page 7: Warranty
Torque specification: The specifications stated below have been uniquely determined for standard stainless steel cabinets with standard finish and are deemed to be binding under optimum conditions (e.g. straight fitting of thread-forming screws). - Rear panel Fixing rear panel support to body: 10 Nm Fixing door support guide to rear panel at the bottom: 3 Nm Fixing rear panel to rear panel support: 4 Nm - Top panel... -
Page 8: Utilisation Prévue
Sommaire Utilisation prévue Généralités Consignes de sécurité Consignes de transport Consignes d‘installation Consignes pour l‘inspection, la maintenance, la réparation Caractéristiques techniques Accessoires Garantie Service aprés-vente Utilisation prévue Les armoires juxtaposables de type H395/H375 sont conçues comme armoire individuelle ou rangée d‘armoires pour l‘installation debout sur le sol ou sur un socle. -
Page 9: Consignes De Transport
Assurez-vous que les portes sont entièrement fermées (voir consignes d‘installation). Les charges statiques maximales indiquées page 9 ne doivent pas être dépassées. Notez : les armoires en acier inoxydable sont en principe adapté à une installation en plein air lorsqu‘une compensation de pression est prévue par le client. -
Page 10: Garantie
Classe de protection : H395* (tôle d‘acier) : porte à 1 pan : IP55 / porte à 2 pans : IP55 H375* (inox) : porte à 1 pan : IP55 / porte à 2 pans : IP55 * H395/H375, 1 pan Portes en lien avec le kit d‘élargissement 0396-7056-01-00 pour les parois latérales augmentent le degré de protection à IP56 Informations sur le couples Les informations ci-dessous ont été... - Page 12 häwa GmbH Industriestraße 12 D 88489 Wain Tel. +49 7353 98460 Fax +49 7353 1050 info@haewa.de www.haewa.de D 08451 Crimmitschau D 47167 Duisburg D 63477 Maintal A 4020 Linz Gewerbegebiet Neumühl Dörnigheim Sachsenweg 3 Theodor-Heuss-Str. 128 Carl-Zeiss-Straße 7 Schmachtl GmbH Tel.
