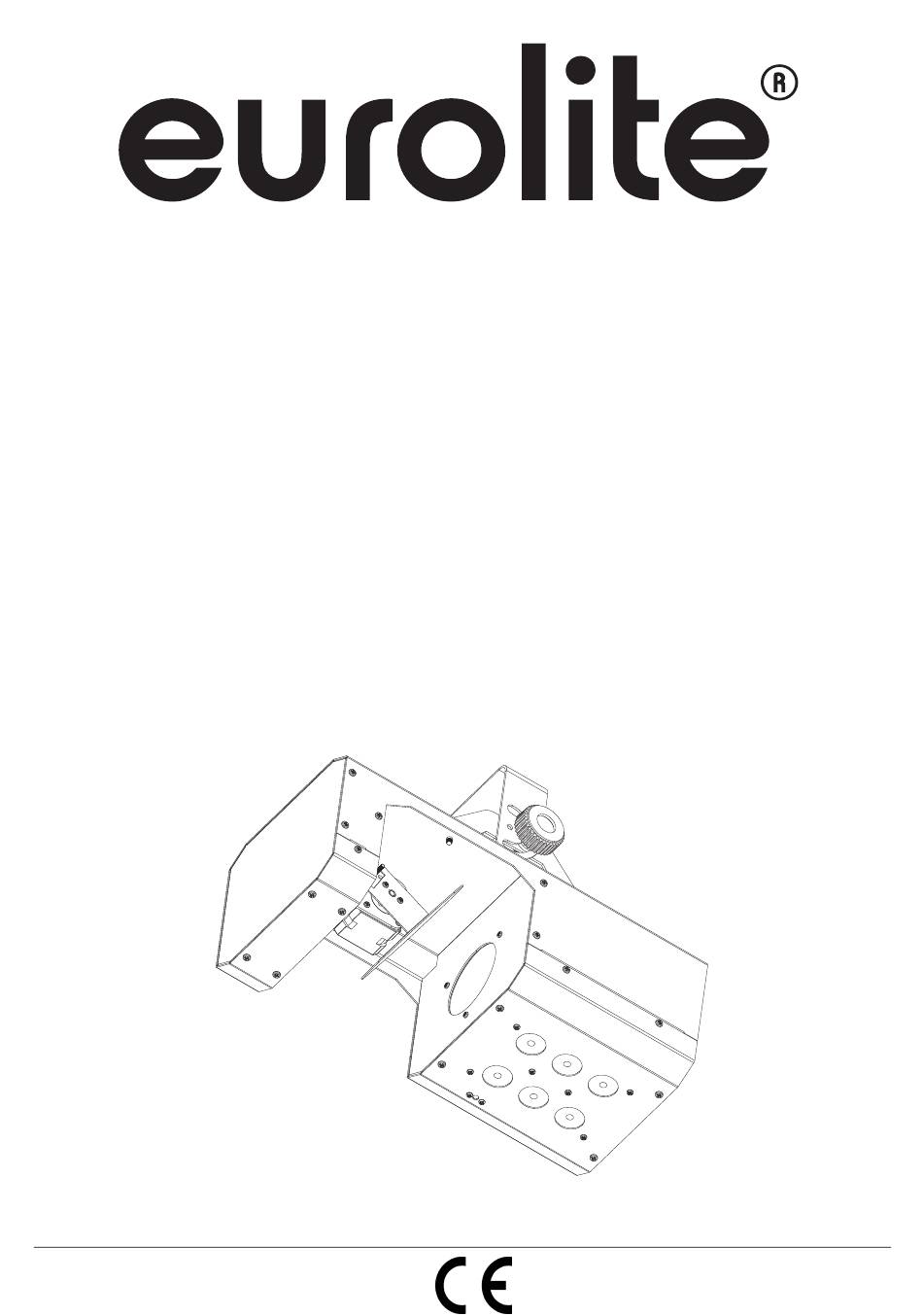

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED MFE-20 Hybrid Beam Effect Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
Control Board DMX-CONTROLLED OPERATION ..........................25 DMX-Mode DMX protocol EUROLITE IR-7 remote control CLEANING AND MAINTENANCE ........................... 27 Replacing the fuse TECHNICAL SPECIFICATIONS ............................28 Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number:... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED MFE-20 Hybrid Strahleneffekt entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Page 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100-240 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc. vorgesehen. -
Page 6: Gerätebeschreibung
Die mehrfarbigen Strahlen wechseln bei musikgesteuertem Betrieb bei jedem Bass-Schlag die Bewegungsrichtung Komfortable Adressierung und Einstellung über Steuereinheit mit LED-Anzeige und 4-Bedientasten • Zusätzliche Steuermöglichkeit über EUROLITE IR-7 Fernsteuerung, im Lieferumfang enthalten • Funktionen: statische Farben, RGBW-Farbmischung, Auto Modus, Musiksteuerung, interne •... -
Page 7: Installation
(5) Power out Power Out (6) Sicherungshalter XLR occupation: (7) Spannungsversorgungseingang 1: Ground 2: Signal (-) 3: Signal (+) (8) DMX Ausgang Fuse: DMX OUT (9) Mikrofon F 1 A, 250 V (10) DMX Eingang (11) Feststellschrauben (12) Montagebügel DMX IN MODE UP DOWN ENTER (13) Fangsicherung Power supply:... - Page 8 Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes.
-
Page 9: Dmx512-Ansteuerung
DMX512-Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. -
Page 10: Anschluss Ans Netz
Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der LED MFE-20 Hybrid Strahleneffekt den Betrieb auf. Das Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MODE, ENTER, UP und DOWN auswählen. - Page 11 Modus Programm Funktion Au-1 Auto Programme (Master-Modus) Programm 1 Auto Au-2 Programm 2 Au-3 Programm 3 So-1 Musikgesteuerter Modus (Master-Modus) Programm 1 Sound So-2 Programm 2 Programm 3 So-3 Gewünschte Geschwindigkeit einstellen Speed SP 1—SP9 (zunehmend) Mikrofonempfindlichkeit Sensitivity Se 1—Se9 Musikgesteuerter Modus Programm läuft bei Musikpausen oder fehlendem Bassschlag weiter...
-
Page 12: Dmx-Gesteuerter Betrieb
Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED MFE-20 Hybrid Strahleneffekt über Ihren Controller ansteuern. 12/28... -
Page 13: Dmx-Protokoll
DMX-Protokoll 4-Kanal-Modus Kanal: Wert: Funktion: 000 - 255 X-Scan 000 - 255 Y-Scan 000 - 011 Stop 012 - 127 Vorwärts mit zunehmender Geschwindigkeit Z-Motor-Rotation 128 - 139 Stop 140 - 255 Rückwärts mit zunehmender Geschwindigkeit 000 - 009 Keine Funktion 010 - 019 020 - 029 Grün... -
Page 14: Fernbedienung Eurolite
Fernbedienung EUROLITE IR-7 Das Gerät muss für die Ansteuerung per Fernbedienung aktiviert werden. Unter Menüpunkt InFr, drücken Sie die ENTER-Taste zur Aktivierungs-Bestätigung. Halten Sie beim Betätigen einer Taste die Fernbedienung immer in Richtung des Sensors auf der Gerätevorderseite. Zwischen der Fernbedienung und dem Sensor muss Sichtverbindung bestehen. -
Page 15: Reinigung Und Wartung
REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. -
Page 16: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz ~ Gesamtanschlusswert: 37 W Anzahl der DMX-Kanäle: 4/13 DMX 512-Anschluss: 3-pol. XLR Musiksteuerung: über eingebautes Mikrofon Maximale Umgebungstemperatur T 45° C Max.Leuchtentemperatur im Beharrungszustand T 55° C Mindestabstand zu entflammbaren Oberflächen: 0,5 m Mindestabstand zum angestrahlten Objekt: 0,1 m Sicherung:... -
Page 17: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED MFE-20 Hybrid Beam Effect. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Page 18: Operating Determinations
This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or power outlets can lead to the destruction of the device and to mortal electrical shock. Always plug in the power plug last. -
Page 19: Description Of The Device
and is installed in a distance of 0.5 meters between smoke machine and device. The room must only be saturated with an amount of smoke that the visibility will always be more than 10 meters. The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation (particularly in cars) and heaters. -
Page 20: Overview
Overview (1) Deflection mirror (2) Lens with 1x10 W QCL LED (3) Infrared sensor for the remote control (4) Lenses with 6 x 1 W white LEDs Power Out XLR occupation: 1: Ground 2: Signal (-) 3: Signal (+) (5) Power out Fuse: DMX OUT F 1 A, 250 V... -
Page 21: Installation
INSTALLATION Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Page 22: Dmx512 Control
Please note: for overhead rigging in public or industrial areas, a series of safety instructions have to be followed that this manual can only give in part. The operator must therefore inform himself on the current safety instructions and consider them. The manufacturer cannot be made liable for damages caused by incorrect installations or insufficient safety precautions! Pull the safety bond through the attachment eyelet and over the trussing system or a safe fixation spot. -
Page 23: Connection Between Devices
Lighting effects must not be connected to dimming-packs. OPERATION After you connected the device to the mains, the EUROLITE LED MFE-20 Hybrid Beam Effect starts running. The display lights up and you can choose the desired mode via the buttons MODE, ENTER, UP and DOWN. - Page 24 Mode Program Description Au-1 Auto programs (Master mode) Program 1 Auto Au-2 Program 2 Au-3 Program 3 So-1 Sound controlled mode (Master mode) Program 1 Sound So-2 Program 2 So-3 Program 3 Select the desired speed Speed SP 1—SP9 (increasing) Microphone sensitivity Sensitivity Se 1—Se9...
-
Page 25: Dmx-Controlled Operation
DMX-chain. If several devices are addressed similarly, they will work synchronically. Controlling: After having addressed the LED MFE-20 Hybrid Beam Effect, you may now start operating it via your lighting controller. DMX protocol... -
Page 26: Eurolite Ir-7 Remote Control
190 - 209 No function 210 - 255 Sound mode via DMX EUROLITE IR-7 remote control The device must be activated for remote control. For this, under menu item InFr, press the ENTER button to confirm activation. When actuating a button, always hold the remote control in the direction of the sensor. -
Page 27: Cleaning And Maintenance
CAUTION! Danger of explosion when battery is replaced improperly. Only replace by the same type. Please dispose of old and used batteries properly. Batteries are hazardous waste and should not be disposed of with regular domestic waste! Key (Step 1) Step 2 Description BLACKOUT... -
Page 28: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz ~ Power consumption: 37 W DMX-control-channels: 4/13 DMX-512-connection: 3-pin XLR Sound-control: via built-in microphone Maximum ambient temperature T 45° C Maximum housing temperature T 55° C Min. distance from flammable surfaces: 0.5 m Min.
