Summary of Contents for mXion SGA
- Page 1 7-Segment Decoder (SGA) Bedienungsanleitung 7-Segment decoder (SGA) User manual...
- Page 2 Einleitende Information Introduction Sehr geehrte Kunden, wir empfehlen Dear customer, we strongly die Produktdokumentation und vor recommend that you read these allem auch die Warnhinweise vor der manuals and the warning notes Inbetriebnahme gründlich zu lesen und thouroughly before installing and diese zu Beachten.
-
Page 3: Table Of Contents
Inhaltsverzeichnis Table of Contents Grundlegende Informationen General information Funktionsumfang Summary of functions Lieferumfang Scope of supply Inbetriebnahme Hook-Up Produktbeschreibung Product description Programmiersperre Programming lock Programmiermöglichkeiten Programming options Programmierung von binären Werten Programming binary values Programmierung Weichenadressen Programming switch adress Resetfunktionen Reset functions CV-Tabelle CV-Table... -
Page 4: General Information
Grundlegende Informationen General information Wir empfehlen die Anleitung gründlich We recommend studying this manual zu lesen, bevor Sie Ihr neues Gerät in thoroughly before installing and Betrieb nehmen. operating your new device. Bauen Sie das Modul an einem geschützten Place the decoder in a protected location. Platz ein. -
Page 5: Summary Of Functions
Funktionsumfang Summary of Funktions DCC NMRA Digitalbetrieb DCC NMRA digital operation Vollkompatibles NMRA-DCC Modul Compatible NMRA-DCC module Superkleines Abmaß Very small outlet Ausgänge invertierbar Outputs invertable Automatische Zurückschaltfunktionen Automatic switch back functions Resetfunktionen für alle CVs Reset function for all CV values ... -
Page 6: Scope Of Supply
Lieferumfang Scope of supply Bedienungsanleitung Manual mXion SGA mXion SGA... -
Page 7: Hook-Up
Inbetriebnahme Hook-Up Bauen bzw. platzieren Sie Ihr Install your device in compliance with Gerät sorgfältig nach den Plänen the connecting diagrams in this manual. dieser Bedienungsanleitung. The device is protected against shorts and Die Elektronik ist generell gegen excessive loads. However, in case of a Kurzschlüsse oder Überlastung connection error e.g. -
Page 8: Product Description

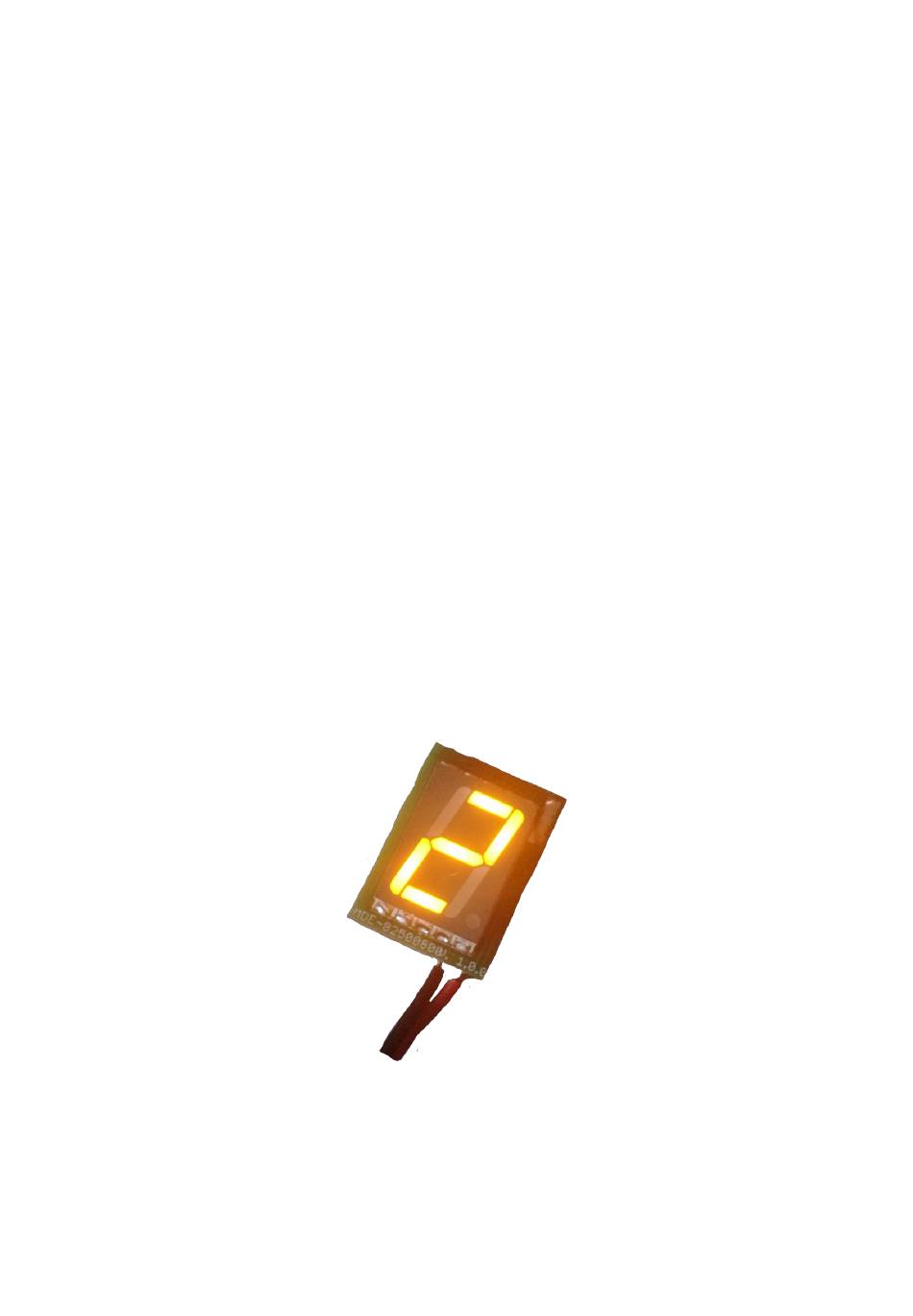

Produktbeschreibung Product description Das mXion SGA ist ein sehr kleiner dennoch The mXion SGA is a very small but powerful leistungsstarker Segmentdecoder zur Anzeige segment decoder for display the numbers 1-9 der Zahlen 1-9 und eignet sich daher bestens and is therefore ideal as display for HV and HL als Display für HV und HL Signale als... -
Page 9: Programming Lock
Programmiersperre Programming lock Um versehentliches Programmieren To prevent accidental programming to zu verhindern bieten CV 15/16 eine prevent CV 15/16 one programming Programmiersperre. Nur wenn lock. Only if CV 15 = CV 16 is a CV 15 = CV 16 ist eine Programmierung programming possible. -
Page 10: Programming Binary Values
Programmierung von binären Werten Programming binary values Einige CV’s (bspw. 29) bestehen aus Some CV’s (e.g. 29) consist of sogenannten binären Werten. Das so-called binary values. The bedeutet, dass mehrere Einstellungen in means that several settings einem Wert zusammengefasst werden. in a value. -
Page 11: Reset Functions
Resetfunktionen Reset functions Über CV 7 kann der Decoder zurückgesetzt The decoder can be reset via CV 7. Various werden. Dazu sind div. Bereiche nutzbar. areas can be used for this purpose. Schreiben mit folgenden Werten: Write with the following values: ... - Page 12 0 – 255 0 = deaktiv 1 – 255 Rückschaltzeit 250 ms/Wert Weichenadressberechnung 0 = Weichenadresse nach Norm 1 = Weichenadresse wie Roco, Fleischmann mXion Konfiguration bitweise Programmierung Wert AUS (Wert 0) Adresse 1 normaler Ausgang Adresse 1 invertierter Ausgang...
- Page 13 Adresse 3 hoch 1 – 2048 Wie Schaltadresse 1, wenn Adresse kleiner 256 einfach CV21 = Wunschadresse! Adresse 3 tief Adresse 3 invertiert 0 = normal, 1 = invertierte Schaltrichtung Adresse 4 hoch 1 – 2048 Wie Schaltadresse 1, wenn Adresse kleiner 256 einfach CV21 = Wunschadresse! Adresse 4 tief Adresse 4 invertiert...
-
Page 14: Cv-Table
0 – 255 0 = deactive 1 – 255 switch back time 250 ms/value Switch address calculation 0 = Switch Address like norm 1 = Switch Address like Roco, Fleischmann mXion configuration bitwise programming Value OFF (Value 0) Wert AUS (Wert 0) - Page 15 Address 3 hoch 1 – 2048 As Switch address 1, if address smaller 256 write to CV21 = desired address! Address 3 tief Address 3 invertiert 0 = normal, 1 = inverted switch direction Address 4 hoch 1 – 2048 As Switch address 1, if address smaller 256 write to CV21 = desired address! Address 4 tief...
-
Page 16: Technical Data
Technische Daten Technical data Spannung: Power supply: 7-27V DC/DCC 7-27V DC/DCC 5-18V AC 5-18V AC Stromaufnahme: Current: 10mA (ohne Funktionsausgänge) 10mA (with out functions) Maximaler Funktionsstrom: Maximum function current: 40 mA 40mA Temperaturbereich: Temperature range: -40 bis 85°C -40 up to 85°C Abmaße L*B*H (cm): Dimensions L*B*H (cm): 1.7*2.3*2... -
Page 17: Warranty, Service, Support
Garantie, Reparatur Warranty, Service, Support micron-dynamics gewährt die micron-dynamics warrants this product Fehlerfreiheit dieses Produkts für ein against defects in materials and Jahr. Die gesetzlichen Regelungen workmanship for one year from the können in einzelnen Ländern abweichen. original date of purchase. Other countries Verschleißteile sind von der Garantieleistung might have different legal warranty ausgeschlossen. -
Page 18: Hotline
Hotline Hotline Bei Serviceanfragen und Schaltplänen For technical support and schematics for für Anwendungsbeispiele richten Sie sich application examples contact: bitte an: micron-dynamics micron-dynamics info@micron-dynamics.de info@micron-dynamics.de service@micron-dynamics.de service@micron-dynamics.de www.micron-dynamics.de https://www.youtube.com/@micron-dynamics...
