Summary of Contents for mXion DRIVE-XS

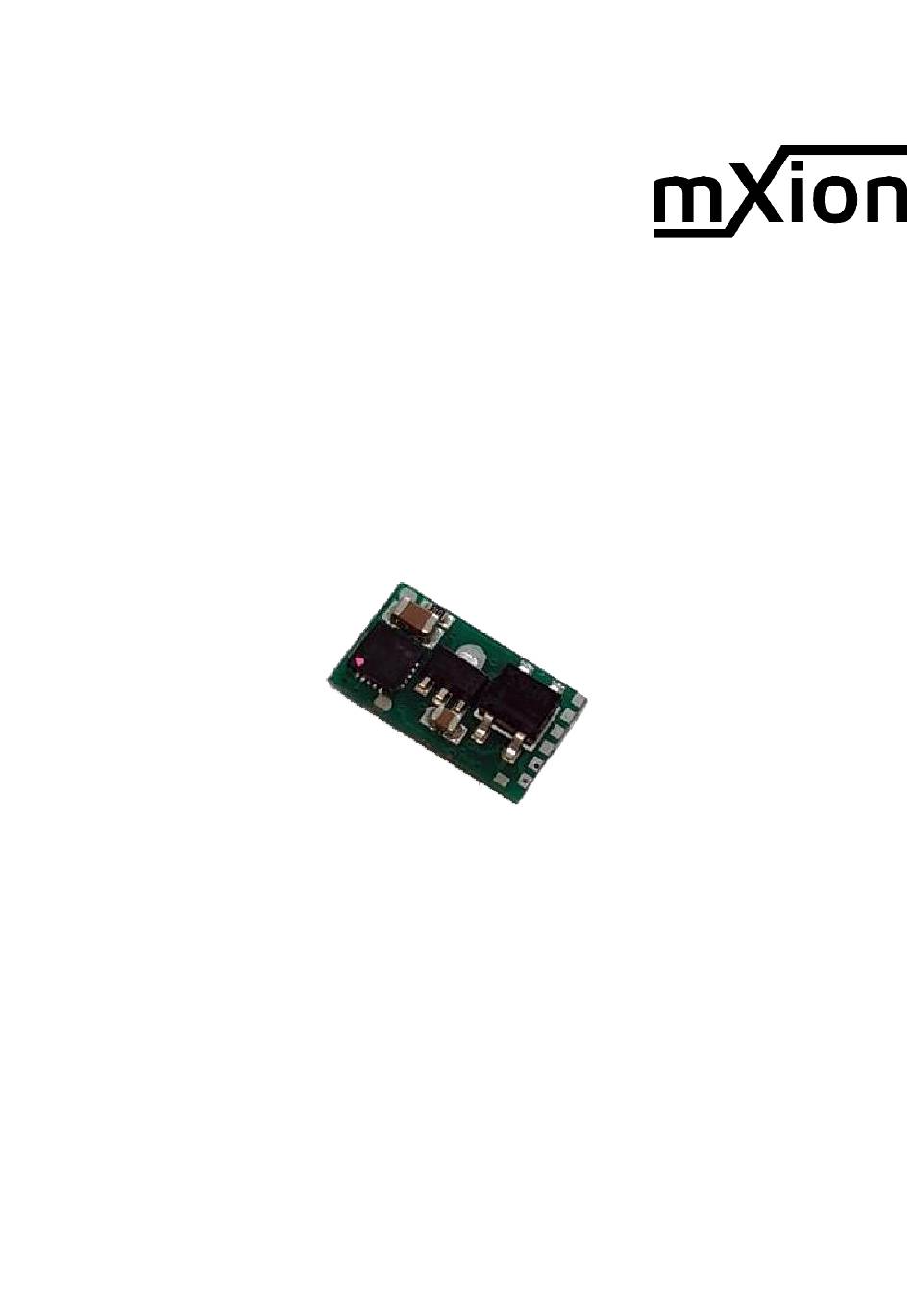

- Page 1 DRIVE-XS Bedienungsanleitung DRIVE-XS User manual...
- Page 2 Für Nichtbeachtung übernehmen wir device. We can’t be responsible keine Haftung. For any damage if this is disregarded. HINWEIS: Funktionsausgang A3 DRIVE-XS...
-
Page 3: Table Of Contents
Programming options Programmierung von binären Werten Programming binary values Anfahr-/Bremsverzögerung Acceleration and Deceleration Programmierung Lokadressen Programming loco adress Resetfunktionen Reset functions Merkmale der Funktionsausgänge Function output features CV-Tabelle CV-Table Technische Daten Technical data Garantie, Reparatur Warranty, Service, Support Hotline Hotline DRIVE-XS... -
Page 4: General Information
Einige Funktionen sind nur mit NOTE: Some funktions are only der neusten Firmware nutzbar, führen available with the latest firmware. Sie daher bei Bedarf ein Update durch. Please make sure that your device is programmed with the latest firmware. DRIVE-XS... -
Page 5: Summary Of Functions
Freies Funktionsmapping (F0 – F68) für alle Funktion Free function mapping (F0 – F68) for all Spannungspufferanschluss für gleichmäßigen Lauf Voltage puffer connection for same run Einfaches, verständliches Funktionsmapping Simple, easy understand function mapping Viele weitere Funktionen einstellbar Lot of functions configurable DRIVE-XS... -
Page 6: Scope Of Supply
Lieferumfang Scope of supply Bedienungsanleitung Manual mXion DRIVE-XS mXion DRIVE-XS DRIVE-XS... -
Page 7: Hook-Up
Gerät wird dadurch ggf. zerstört. caused by the mounting screws or metal. Achten Sie ebenfalls beim befestigen darauf, dass kein Kurzschluss mit Metallteilen entsteht. HINWEIS: Bitte beachten Sie die NOTE: Please note the CV basic settings CV-Grundeinstellungen im Auslieferungszustand. in the delivery state. DRIVE-XS... -
Page 8: Connectors
Anschlussbuchsen Connectors GLEIS GLEIS Licht Vorne DEC+ MOTOR MOTOR DEC- A1 LED Ausgang (5V, max. 5mA) Licht hinten DRIVE-XS... -
Page 9: Connection For Buffer
Anschluss für Pufferspeicher Connection for Buffer Die Spannung des Kondensator muss ca. 2V höher sein The voltage of the buffer must be als die, die am Gleis anliegt! 2 volts higher than on the track. DEC- DEC+ 1000uF/25V (oder Gleisspannung) DRIVE-XS... -
Page 10: Product Description
Produktbeschreibung Product description Der mXion DRIVE-XS ist ein sehr leistungsstarker The mXion DRIVE-XS is a very strong 0.5 0.5A Lokdecoder. Er kann digital und analog train decoder. he can be digital arbeiten und bietet mit seinen 3 Funktionsausgang. and analog works and offers with its 3 output. -
Page 11: Steedsteps
In case CV 6 is smaller than half the value von CV 5, werden die unteren Fahrstufen gestreckt. of CV 5, the lower speed steps will be Die Lok fährt dann bei mittlerer Geschwindigkeit stretched. The locomotive will drive DRIVE-XS... - Page 12 Fahrkurve wird mit CV 29 Bit 4 (CV 67 – 94). This speed curve is activated aktiviert. Bei Nutzung der Fahrkurve haben by CV 29 bit 4. In this case the CVs 2,5,6 are CV 2, 5 und CV 6 keine Funktion mehr. deactivated! DRIVE-XS...
-
Page 13: Programming Lock
HINWEIS: Um POM zu nutzen ohne andere NOTE: To use POM without others Decoder zu beeinflussen muss Ihre Digitalzentrale decoder must affect your digital center POM an spezifische Decoderadresse unterstützten . POM to specific decoder adresses. DRIVE-XS... -
Page 14: Programming Binary Values
0,5 sek. Multiplizieren Sie die gewünschte units. One unit equals 0.5 seconds. To get Verzögerungszeit mit 2 und programmieren your intended acceleration/deceleration Sie diesen Wert in die jeweilige CV. time by 2 and programm this in CV 3 and CV 4. DRIVE-XS... -
Page 15: Programming Loco Adress
22 (Lichtfunktionen CV 50 – CV 59) 22 (light functions CV 50 – CV 59) 33 (Funktionsausgänge 1-2) 33 (function outputs 1-2) 44 (Motorsteuerung) 44 (engine control) 66 (Fahrkuve CV 67 – CV 94) 66 (drive courve CV 67 – CV 94) DRIVE-XS... -
Page 16: Function Output Features
Zeitfunktion asym. kurz Zeitfunktion asym. lang Monoflop Einschaltverzögerung Kesselfeuer TV flackern Fotograf/Blitzlicht Schweißlicht Petroleum flackern Leuchtstoffröhrenstart Defekte Neonröhre Sodium/Natriumlampe Paarw. Wechselblinker US strobelight US double strobelight US marslight US ditchlight Auf-/Abdimmen Invers Auto. Zurückschaltung Dimmbar Servo Buffercontrol Clocksimulation Gepulster Verdampfer DRIVE-XS... - Page 17 Firebox TV flickering Photographer flash Welding light Petroleum flickering Flourescent tube Flourescent tube defect X Sodium lamp US strobelight US double strobelight US marslight Fade in/out Invers Autom. switch back Dimmable Servo Buffer control Clock simulation Pulsed smoke unit DRIVE-XS...
-
Page 18: Cv-Table
0 – 255 Zum Sperren nur diesen ändern Programmiersperre (Schloss) 0 – 255 Änderung hier ändert CV 15 Lange Lokadresse (hoch) Aktiv nur wenn CV 29 Bit 5 = 1 1 – 10239 (automatisch wenn CV 17/18 geändert) Lange Lokadresse (tief) DRIVE-XS... - Page 19 1 – 255 Zeitbasis 0,1 sek. pro Wert A3 Schaltbefehlszuordnung siehe Anhang 1 A3 Dimmwert siehe Anhang 2 A3 Bedingung siehe Anhang 3 A3 Sonderfunktion siehe Anhang 4 A3 Zeitwert für Sonderfunktion 1 – 255 Zeitbasis 0,1 sek. pro Wert DRIVE-XS...
- Page 20 Zeitwert (0,1s / Wert) bestimmt den längeren Wert Blinken asymmetrisch lang AN (4:1) Fotoblitz Zeitwert erforderlich (0,25s / Wert) Kurzzeitfunktion/Monoflop (autom. Abschaltung) Zeitwert erforderlich (0,1s / Wert) Einschaltverzögerung (verspätete Einschaltung) Zeitwert erforderlich (0,1s / Wert) Feuersimulation (Kesselfeuer, Lagerfeuer) TV-Simulation Petroleumsimulation Neonröhre Einschaltflackern Defekte Neonröhre DRIVE-XS...
- Page 21 Am besten blaue LED verwenden Puffercontrol „BC“ Taktsimulation Korrektur über CV 116 Kupplungswalzer Fernlichtfunktion hinzufügen Fernlichtfunktion über CV 97 +128 Invers Wert aufaddieren zur Funktion ANHANG 6 – Grundwerte der frei progr. Fahrkurve (CV67 – 94) WERT WERT WERT WERT DRIVE-XS...
- Page 22 Programming lock (lock) 0 – 255 changes in CV 16 will change CV 15 Long loco address (high) activ only if CV 29 Bit 5 = 1 128 – 10239 (automatically set if change CV 17/18) Long loco address (low) DRIVE-XS...
- Page 23 (0,1s / value) A3 command allocation see attachment 1 A3 dimming value see attachment 2 A3 condition see attachment 3 A3 special function see attachment 4 A3 time for special function 1 – 255 time base (0,1s / value) DRIVE-XS...
- Page 24 (0,1s / value) switch on delayed time base (0,1s / value) firebox TV flickering petroleum flickering flourescent tube defective flourescent tube alternating flash to paired output in combination with second output (e.g. A1 & A2, A3 & A4) US strobelight DRIVE-XS...
- Page 25 Clock simulation CV116 corrects time Kupplungswalzer Far away light adding Far away light over CV 97 +128 invers add value to function ATTACHMENT 6 – Basic values of freely progr. driving curve (CV67 – 94) WERT WERT WERT WERT DRIVE-XS...
-
Page 26: Technical Data
Raum before operation to prevent the generation kommt. Im Betrieb sollte sich kein weiteres of condensed water. During operation is Kondenswasser bilden können. sufficient to prevent condensed water. DRIVE-XS... -
Page 27: Warranty, Service, Support
Softwareupdates können Sie mit the product, we update for you free. unserem Updater durchführen, oder Sie senden uns das Produkt zu; wir updaten für Sie kostenlos. Irrtümer und Änderungen vorbehalten. Errors and changes excepted. DRIVE-XS... -
Page 28: Hotline
Hotline Hotline Bei Serviceanfragen und Schaltplänen For technical support and schematics for für Anwendungsbeispiele richten Sie sich application examples contact: bitte an: micron-dynamics micron-dynamics info@micron-dynamics.de info@micron-dynamics.de service@micron-dynamics.de service@micron-dynamics.de www.micron-dynamics.de https://www.youtube.com/@micron-dynamics DRIVE-XS...
