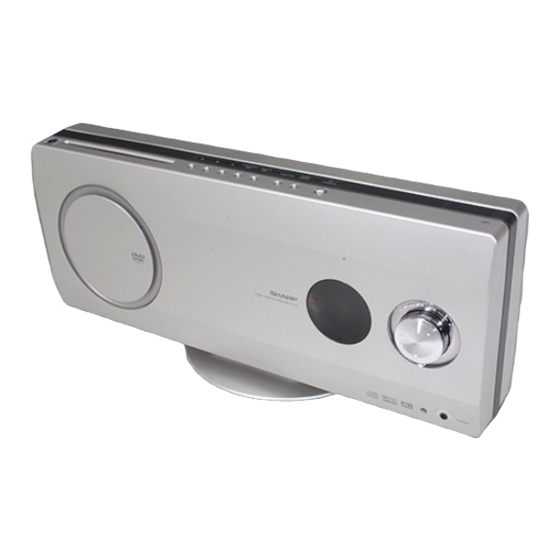

Sharp HT-X1 Quick Start Manual

HT-X1
MODEL
MODELO
HOME THEATER WITH DVD
HOME THEATER CON DVD
Unplug all equipment before making any connections.
Desenchufe todos los equipos antes de efectuar cualquier conexión.
TV connection
Conexión a un televisor
To component video input jacks
A las tomas de entrada de vídeo de componentes
Green
Verde
Blue
Azul
To video
To S-video
Red
input jack
input jack
Rojo
A la toma
A la toma
Component
de entrada
de entrada
video cable
de vídeo
de S-vídeo
(commercially
S-video cable
available) Video cable
(commercially (supplied)
Cable de vídeo
available)
Cable de vídeo
de componente
Cable de S-vídeo (suministrado)
(de venta en las
(de venta en las
tiendas del ramo)
tiendas del ramo)
(*)
Use a video cable, S-video cable or
component video cable to connect the
main unit to a TV.
(*)
Emplee un cable de vídeo, cable de S-vídeo
o cable de vídeo de componente para
conectar el unidad principal a un televisor.
Antenna connection
Conexión de las antenas
FM antenna
Antena de FM
AM loop antenna
Antena de cuadro de AM
Printed in China TINSEA051SJZZ
Impreso en China 05A N HK 1
This Quick Start Guide will help you to correctly install and operate your
system.
Esta guía rápida para comenzar le ayudará a instalar y operar
correctamente su sistema.
Removing the back cover of the main unit
Extracción de la cubierta posterior
2
System connections
Conexiones del sistema
Subwoofer/amplifier unit
Altavoz de subgraves/
amplificador
Black
1 Negro
2
Blue
Azul
2
Main unit
Blue
Unidad principal Azul
To prevent accidental short-circuits between
subwoofer/amplifier unit.
Conecte primero los cables de altavoz a los altavoces, y luego al altavoz de subgraves/amplificador. De este modo se evitarán
cortocircuitos entre los terminales
1
Connect the wires to the speakers.
Conecte los cables a los altavoces.
1
Subwoofer/amplifier unit
Altavoz de subgraves/
amplificador
1
Black
Negro
Speaker connection
Raccordement des enceintes
Connecting speaker wires
Branchement des fils d'enceinte
and terminals, connect the speaker wires to the speakers first and then to the
y .
2
Connect the other end to the subwoofer/ampli-
fier unit.
Conecte el otro extremo al altavoz de sub-
graves/amplificador.
Red
Rojo
Black
Negro
Center speaker
Front speaker (right)
Altavoz central
Altavoz delantero (derecho)
Red
Rojo
Gray
Gris
Surround speaker (right)
Altavoz Surround (derecho)
Do it last!
After checking all the connections have been made correctly, plug the
AC power cord to the subwoofer/amplifier unit, and then to the AC outlet.
Hágalo al final.
AC outlet
Después de haber comprobado que todas las conexiones se han hecho
(AC 120 V, 60 Hz)
correctamente, enchufe el cable de alimentación de CA al altavoz de
Toma de corriente de CA
subgraves/amplificador, y luego a la toma de corriente.
(120 V de CA, 60 Hz)
Subwoofer/amplifier unit
Altavoz de subgraves/
amplificador
Front speaker (left)
Altavoz delantero (izquierdo)
White
Blanco
Green
Verde
Blue
Azul
Surround speaker (left)
Altavoz Surround (izquierdo)
