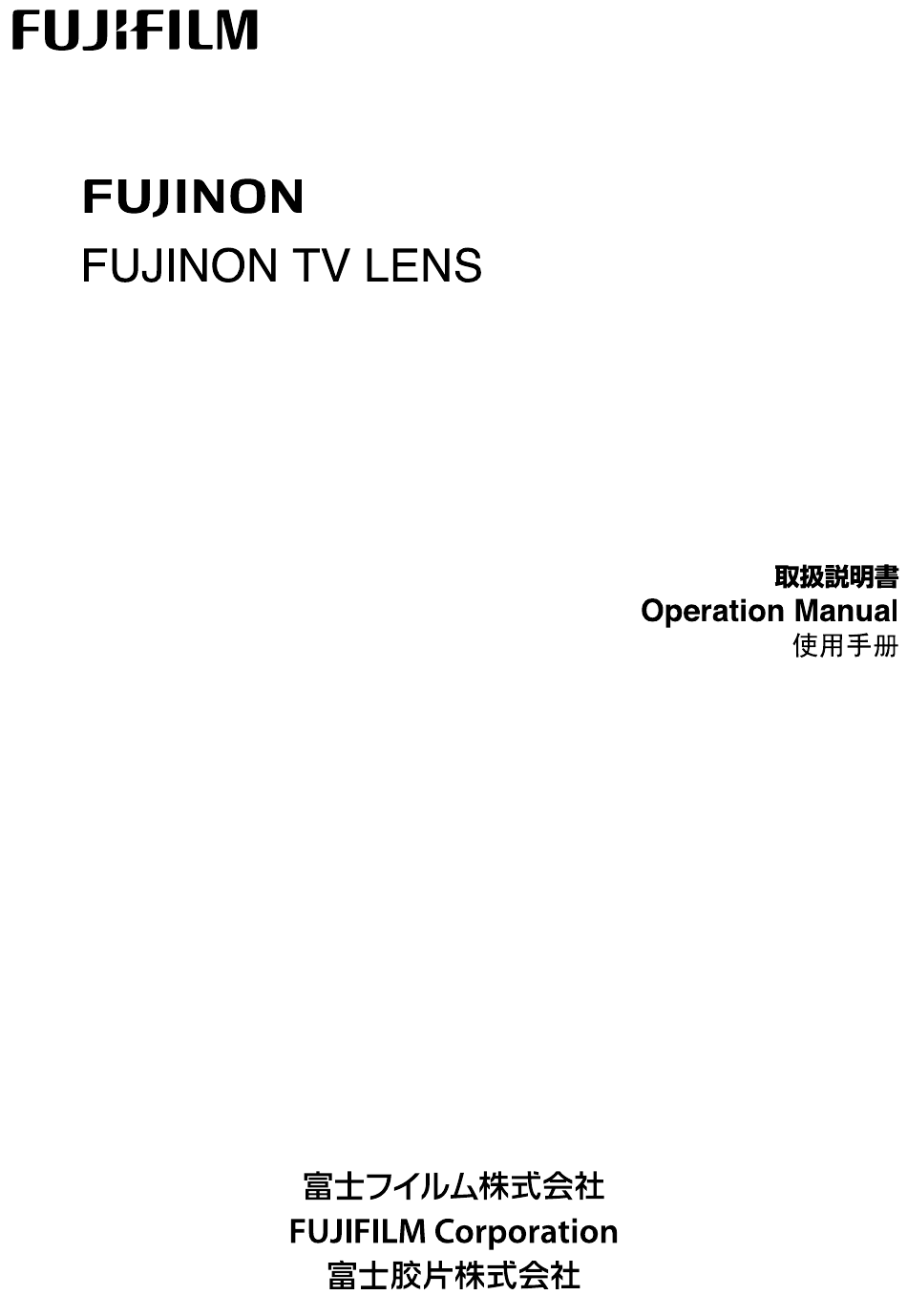

富士能电视镜头
UA13x4.5BERD‐S9
BB00036812-100
LP755A-S9 2804

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the UA13x4.5BERD-S9 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for FujiFilm UA13x4.5BERD-S9

Summary of Contents for FujiFilm UA13x4.5BERD-S9

  • Page 1 富士能电视镜头 UA13x4.5BERD‐S9 BB00036812-100 LP755A-S9 2804...
  • Page 3 日本語版/JAPANESE V. この取扱説明書は「日本語版」「英語版」「中文版」「技術資料」から構成されています。 日本語版 English version 中文版 技術資料 Technical Drawings 技术资料...
  • Page 5 安全にお使いいただくために 安全にお使いいただくために ここでは､製品を安全に正しくご使用いただくために、重要な注意事項を説明しています。必ずご使用前に読み、記 載内容に従って正しくご使用ください。 △ △ 文章中の 警告や 注意は次のことを表しています。 △ 警告 誤った取り扱いをしたときに、人が死亡または重傷を負う可能性が想定される内容を 示します。 △ 注意 誤った取り扱いをしたときに、人が傷害を負ったり、物的損害の発生が想定される内 容を示します。 △ 警 告 ◆ レンズの内部に水が入らないようにしてください。火災や感電の原因となります。 万一水が入ったときは、すぐにレンズに供給している電源を切ってください。 ◆ 取り付け・締め付けは確実に行ってください。高所使用時の落下は重大な事故の原因となります。 ◆ 太陽や高輝度の光源をレンズを通して見ないでください。目にけがをする原因となります。 △ 注 意 ◆ 運搬中の落下は、けがの原因となります。落とさないように注意してください。 ◆ ご使用になるカメラが、レンズシステム（レンズとそれに接続されるアクセサリ）の駆動に必要な消費電力を供給す ることが可能か、ご使用の前に確認してください。レンズシステムに必要な電力を供給できないカメラを使用した場 合、レンズの動作不良またはカメラの破損の原因となります。レンズおよびアクセサリの消費電力は、取扱説明書 の「仕様」欄に記載されています。 ◆ レンズに供給する電源は、各機器が正しく接続されていることを確認した後に入れてください。 ◆ ケーブルを着脱するときは、必ずコネクタ部分を持ってください。ケーブルを傷つけると、火災や感電の原因となり ます。...
  • Page 6 安全にお使いいただくために 一般的な注意 ◆ レンズおよびその付属品は精密機械です。決して強い衝撃を与えないでください。 レンズマウントのフランジ面より後方にレンズ部分が突き出ているレンズの場合、取り付け・取り外しの際、レンズ部 分に衝撃を与えないよう十分に注意してください。 ◆ レンズを寒いところから急に、気温と湿気が高いところに持ち込むと、レンズが曇ることがあります。上記のような環 境へレンズを持ち込むときは、前もってレンズを使用環境温度へ適合させるなどの曇り対策を講じてください。 ◆ カメラを操作するときは、レンズの前部に衝撃を与えないよう十分に注意してください。 ◆ カメラを使用しないときは、レンズにはレンズキャップを取り付けてください。 ◆ 駆動伝達部がある付属品を取り付ける場合、かみ合い部分の形状に異常はないか、異物の付着はないか 十分に点検してください。異物があるときは確実に取り除いてください。形状に異常があるときは､購入 先販売店にご相談ください。 ◆ 濃霧・降雨・降雪などの環境で使用するときは、覆いをするなどの対策をして、製品に水分がかからないようにして ください。 ◆ 輸送時のレンズへの衝撃を最小限にするために、レンズをカメラから取り外す前にズームはワイド端に、フォーカ スは無限遠側一杯の位置になるように設定してください。...

  • Page 7: Table Of Contents

    目 次 ・ 目次 .......................................1 ・ レンズの概要 .....................................2 ・ カメラへの取り付け..................................2 ・ フランジバックの調整................................3 ・ アイリス操作....................................5 ・ フォーカス操作 ..................................6 ・ ズーム操作 ....................................7 (1) マニュアル操作................................7 (2) ズームシーソーコントロールレバーによる操作....................8 (3) クイックズーム操作 ..............................8 (4) オートクルージングズーム操作 ..........................9 (5) ズームリミット操作..............................10 ・ マクロ操作....................................12 ・ その他の機能 ..................................13 ・...

  • Page 8: レンズの概要

    レンズの概要 このレンズは､カラーテレビカメラ用に開発された､バヨネットマウントタイプのズームレンズです｡ カメラへの取り付け ピン カメラ マウントクランプリング ■ カメラへの取り付け 注. レンズをカメラに取り付ける前に、必ずカメラの電源を OFF にしてください。 警 告 取り付け・締め付けは確実に行ってください。高所使用時の落下は重大な事故の原因となります。 a. 後レンズキャップを外します。 b. カメラのマウントクランプリングを、反時計方向一杯に回します。 c. レンズのマウント面にあるピンが、カメラのマウント面にある穴、または切り欠きに確実に入るように位置を合わせ てから、レンズとカメラのマウント面を合わせます。 d. マウントクランプリングを時計方向一杯に回します。 e. レンズのケーブルをカメラのレンズ用コネクタに接続します。 注. レンズを最初にカメラに取り付けたとき､または異なるカメラに取り付けたときには､ 必ずフランジバックの調整（次ページ参照）を行ってください。 - 2 -...

  • Page 9: フランジバックの調整

    フランジバックの調整 フランジバックとは､レンズの取付基準面（フランジ）から結像面までの距離をいいます。 レンズの結像面とカメラの撮像面が一致していないと､ズームの操作中に被写体の焦点がずれてしまいます。 これを防ぐために､フランジバックの調整が必要となります。 レンズを最初にカメラに取り付けたとき､または異なるカメラに取り付けたときには､必ずこの調整を行ってください。 ■ 被写体および絞りの条件 1. 被写体: 巻末に掲載してあります、 取付基準面 白黒の放射縞模様チャート “ジーメンススター” を、切り 結像面 取ってご使用ください 2. 被写体距離: 約 3 m 3. 絞 り: 開放またはできるだけ開放 に近い位置 注： 絞りを開放にすることで被写界深度が浅 フランジバック くなり、より確実に焦点を合わせることが 出来ます。 フランジバックを正確に調整するために、 出来るだけ丁寧な焦点合わせ操作を 行ってください。 ■ 調 整 F.f 固定つまみ 調整は、レンズをカメラに取り付けた後カメラの 電源を入れ､カメラのモニタを見ながら行いま...
  • Page 10 キャップ F.f 調整歯車 ■ 電源を供給できないときの調整 やむを得ずカメラのレンズ用コネクタからレンズへ電源が供給できない場合、フランジバック調整歯車（F.f 調整 歯車,カバーの内側）を、先の細い工具等で回転させて調整を行ってください。 調整は、上記[c.]の操作をフランジバック調整歯車の回転操作におきかえ、[b.～g.]の手順で行ってください。 調整後、カバーを確実に取り付けてください。 - 4 -...

  • Page 11: アイリス操作

    ア イ リ ス 操 作 アイリスモード切替スイッチ アイリスモーメンタリスイッチ アイリスリング アイリスの操作方式には、オートアイリスモードとマニュアルモードがあります。各方式の操作方法については、 それぞれの項目を参照してください。 ■ オートアイリスモード アイリスモード切替スイッチを『A』に設定します。アイリスは、カメラからの信号により、被写体の明るさに応じて 自動的に調整されます。 ■ マニュアルモード a. アイリスモード切替スイッチを『M』に設定します。 b. アイリスリングを直接手で回して、アイリスを調整します。リングをカメラ側から見て時計方向に回すと、クローズ側 になり、反時計方向に回すと、オープン側になります。 注1. マニュアルモードの時でも、アイリスモーメンタリスイッチを押すと、押している間はオートアイリスになります。 注2. アイリスA-M位置切替スイッチ（14ページ参照）をONにすると、アイリスモード切替スイッチのオートアイリス モードとマニュアルモードの位置を逆にすることができます。逆にした場合には、混乱を防ぐために、レンズ に同梱してありますモード表示シールを、レンズのモード表示の上に貼ってご使用ください。 - 5 -...

  • Page 12: フォーカス操作

    フ　ォ　ー　カ　ス 操 作 フォーカスリング フォーカスコントロール用コネクタ フォーカスサーボ/マニュアル切替つまみ フォーカスマニュアルモジュール用 取付穴 フォーカスリングを直接手で回して、焦点を合わせます。 カメラ側より見て時計方向に回すと焦点は至近側に合い、反時計方向に回すと無限遠側に合います。 別売りのアクセサリを使用すると、遠隔操作を行うこともできます。サーボ操作用のアクセサリを使用するときは、 フォーカスサーボ／マニュアル切替つまみを『S』に設定してください。 - 6 -...

  • Page 13: ズーム操作

    ズ　ー　ム　操　作 ズームシーソーコントロールレバー ズームレバー ズームレバーホルダ ズームコントロール用コネクタ ズームリング ズームサーボ/マニュアル切替つまみ ズーム操作は、次の 5 通りの方式で行うことができます。 ページ (1) マニュアル操作..............................7 (2) ズームシーソーコントロールレバーによる操作..................8 (3) クイックズーム操作.............................8 (4) オートクルージングズーム操作 ........................9 (5) ズームリミット操作.............................10 各方式での操作方法については、それぞれの項目を参照してください。なお、別売りのアクセサリを使用すると、 遠隔操作を行うこともできます。 (1) マニュアル操作 a. ズームサーボ／マニュアル切替つまみを『M』に設定します。 b. ズームレバーを使用して、あるいは直接手でズームリングを回します。カメラ側より見て時計方向に回す と、ズームはワイド側に作動し、反時計方向に回すとテレ側に作動します。 (直接ズームリングを回す場合は、ズームレバーを取り外すと操作がし易くなります。ズームレバーを取り 外した場合は、紛失を防ぐために、取り外したズームレバーは、ズームレバーホルダに取り付けておいて ください。) - 7 -...

  • Page 14: ズームシーソーコントロールレバーによる操作

    (2) ズームシーソーコントロールレバーによる操作 a. ズームサーボ／マニュアル切替つまみを『S』に設定します。 b. ズームシーソーコントロールレバーを押します。 レバーのT側を押すとズームはテレ側に、W側を押すとワイド側に作動します。 レバーを押す深さを変えるとズームスピードが変化します。深く押すと速くなり、浅く押すと遅くなります。 <ズーム最大スピードの調節> ズーム最大スピード調節つまみ（下図参照）を操作すると、ズームの最大スピードを7段階の間で、任意に調節 することができます。つまみを時計方向に回すと、スピードは速くなります。 ズーム最大スピード調節つまみ クイックズーム＆オートクルージング ズームスイッチ (3) クイックズーム操作 クイックズーム操作では、ズームを素早くテレ端まで作動させることができます。 次のようなときに、有効に活用することができます。 ・ 正確な焦点合わせをするために、ズームを素早くテレ端にしたいとき。 ・ ズームアップしたときの構図を、素早く確認したいとき。 操作方法 a. ズームサーボ／マニュアル切替つまみを『S』に設定します。 b. ズームがテレ端に作動するまでクイックズーム＆オートクルージングズームスイ ッチを押し続けます。 c. クイックズーム＆オートクルージングズームスイッチを押したまま、正確な焦点合わせや構図の確認をします。 d. クイックズーム＆オートクルージングズームスイッチを離します。 － ズームは元の位置に素早く戻ります。 （ズームが元の位置に戻る前に、再度クイックズーム＆オートクルージングズームスイッチを押すと、ズーム は再びクイックズーム作動を開始します。スイッチから手を離せば、ズームは元の位置に素早く戻ります。） 注1. 機能＆モード切替スイッチ（14ページ参照）を設定すると、リターンスイッチ、VTRスイッチもクイックズーム＆ オートクルージングズームスイッチとして使用することができます。 注2. クイックズーム操作時のズームスピードは、ズームスピード最大スピード調節つまみの設定位置に関わりなく、 最大スピードとなります。...

  • Page 15: オートクルージングズーム操作

    (4) オートクルージングズーム操作 ズームを一定のスピードで、テレ端またはワイド端まで作動させる操作です。 この機能は、低速でズーミングスピードを維持したいときに有効に活用することができます。 操作方法 a. ズームサーボ／マニュアル切替つまみを『S』に設定します。 b. ズームシーソーコントロールレバーを押してズームスピードを調節します。 c. ズームシーソーコントロールレバーを押したままクイックズーム＆オートクルージングズームスイッチを押します。 － オートクルージングズーム機能が働きます。 d. ズームシーソーコントロールレバーから手を離します。 － ズームは、クイックズーム＆オートクルージングズームスイッチを押した時点でのスピードのまま、テレ端また はワイド端まで作動し続けます。 注. 機能＆モード切替スイッチ（14ページ参照）を設定すると、リターンスイッチ、VTRスイッチもクイックズーム ＆オートクルージングズームスイッチとして使用することができます。 解除方法 オートクルージングズーム作動を解除するには、次の3つの方法があります。 1. ズームシーソーコントロールレバーを、ズ ームの作動方向側に押します。 － ズームシーソーコントロールレバーを押す深さが、オートクルージングズーム作動をセットしたときに押した 深さを超えたときに、オートクルージングズ ーム作動は解除されます。 解除された後、ズームは、解除する前と同じ方向に作動しつづけます。（この方法では、滑らかなズーム作 動を維持しながら、オートクルージングズーム作動を解除することができます。） 2. ズームシーソーコントロールレバーを、ズ ームの作動方向とは反対側に押します。 － オートクルージングズーム作動はただちに解除され、ズームは解除する前とは逆方向に作動します。 3. クイックズーム＆オートクルージングズームスイッチを押します。 － オートクルージングズーム作動はただちに解除され、ズームは停止します。 - 9 -...

  • Page 16: ズームリミット操作

    (5) ズームリミット操作 ズームリミット機能はサーボ操作時に使用することができます。 （ズームリミット位置の設定は、 マニュアル操作で行います。） この機能を使用しますと、 テレ側およびワイド側へのズームの動きをそれぞれ制限して、必要な範囲内だけの ズーム操作を行うことができます。 ズームリミットON/OFF切替スイッチ (SW1-8) スイッチ 詳細図 LED (カバーの内側) ズームシーソーコントロールレバー - 10 -...
  • Page 17 ■ ズームリミット位置の設定 ・ 工場出荷時、 ズームリミット位置はテレ端およびワイド端に設定してあります。 ズームリミット ON/OFF 切替スイッチ （機能＆モード切替スイッチの SW1-8） が『OFF』 に設定されている 場合、 『ON』に切り替えます。 ズームサーボ / マニュアル切替つまみを『M』 に設定します。 マニュアル操作でズームを動かし、 テレ側のリミット位置として設定したい場所で停止させます。 ズームシーソーコントロールレバーを 『T』側に押し込んだ状態で、 クイックズーム＆オートクルージング ズームスイッチを 3秒以上押します。 （注 4． 参照） 　　－ テレ側のズームリミット位置が設定されます。 マニュアル操作でズームを動かし、 ワイド側のリミット位置として設定したい場所で停止させます。 ズームシーソーコントロールレバーを『W』側に押し込んだ状態で、 クイックズーム＆オートクルージング ズームスイッチを 3秒以上押します。 （注 4． 参照） 　　－ ワイド側のズームリミット位置が設定されます。 テレ側とワイド側の設定は、どちらを先に行ってもかまいません。...

  • Page 18: マクロ操作

    マ ク ロ 操 作 マクロリング マクロレバー マクロ操作（近接撮影）は、次のようにして行います。 a. フォーカスリングを無限遠側一杯に回します。 b. マクロレバーを引きながら、マクロリングをカメラ側から見て時計方向一杯に回します。 c. ズームを操作して焦点を合わせます。 注. マクロリングが中間の位置でも、撮影を行うことができます。 この場合、最短撮影距離と撮影範囲は、通常撮影の場合とマクロ撮影の場合の中間の値となります。 ■ 解除方法 マクロリングをカメラ側から見て反時計方向に、マクロレバーが自動的に元の位置に戻るまで回します。 - 12 -...

  • Page 19: その他の機能

    そ の 他 の 機 能 ■エクステンダ切替レバー 指標点 この切替レバーを回し、レバーの文字『×2』を指標 点に合わせることにより、内蔵エクステンダが光路に 入ります。 ■VTRスイッチ カメラに接続されている VTR のスタート／ストップ 操作を行うスイッチです。 スイッチを押すごとにスタート／ストップが切り替わり ます。 VTRスイッチ エクステンダ切替レバー 注. VTRスイッチは、カメラがVTRスイッチ機能に 対応している場合に使用できます。 注. 機能＆モード切替スイッチの設定を変えると、 リターンスイッチ このスイッチの機能は、 クイックズームまたは クイックズーム＆オートクルージングズームス イッチの機能となります。（14ページ参照） ■リターンスイッチ スイッチを押している間、　リターンビデオ画像を カメラのビューファインダで見ることができます。 注. リターンスイッチは、カメラがリターンスイッチ 機能に対応している場合に使用できます。 注. 機能＆モード切替スイッチの設定を変えると、 このスイッチの機能は、 クイックズームまたは クイックズーム＆オートクルージングズームス...

  • Page 20: 機能＆モード切替スイッチについて

    機能＆モード切替スイッチについて このレンズに組み込まれている各種のスイッチは、そのスイッチに設定されている機能を切り替えて使用することが できます。 機能を切り替えるには、駆動ユニット前面の「機能＆モード切替スイッチ」の設定を変更します。 駆動ユニット前面の長円形のゴムキャップを外すと、「機能＆モード切替スイッチ」を操作することができます。 機能＆モード切替スイッチ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ 図は、工場出荷時の設定位置を示します。 ① ⑤ クイックズーム ON/OFF スイッチ オートクルージングズーム ON/OFFスイッチ ② ⑥ VTR → クイックズーム切替スイッチ アイリス補正 ON/OFF スイッチ ③ リターン → クイックズーム切替スイッチ ⑦ アイリス A-M 位置切替スイッチ ④ ⑧ 予備スイッチ...
  • Page 21 機能＆モード切替スイッチ ① ② ⑤ ③ ④ 図は、工場出荷時の設定位置を示します。 ① カメラ通信 ON/OFF スイッチ ② アナログズームデマンド　ズームモード機能 ON/OFF スイッチ ③ ④ ロボティック・P/T モード切替スイッチ ズームモード切替スイッチ ⑤ ① カメラ通信 ON／OFF スイッチ 機能＆モード 切替スイッチ カメラとのシリアル通信を、 ズームモード機能 (SW2)の設定 有効（ON）または無効（OFF）に切り替えるスイッチ SW2-② SW2-③ です｡ 有効（ON） 注． シリアル通信が原因と思われる不具合が発生 した 場合には、スイッチをOFFにしてください。 無効（OFF） 有効（ON）...
  • Page 22 ■ スイッチ機能一覧表 リターンスイッチ、ＶＴＲスイッチ、クイックズーム＆オートクルージングズームスイッチおよびアイリスモード切替スイッチは、 機能＆モ ード切替スイッチの設定の組み合わせによって機能が異なります。次の表を参照してください。 ◎ リターンスイッチ 機能＆モード切替スイッチの設定 SW1-③ SW1-⑤ リターンスイッチの機能 オートクルージング RET→クイックズーム ズーム機能 ON － リターンスイッチ クイックズーム＆オートクルージングズーム　スイッチ クイックズーム　スイッチ ◎ ＶＴＲスイッチ 機能＆モード切替スイッチの設定 SW1-② SW1-⑤ ＶＴＲスイッチの機能 オートクルージング ＶＴＲ→クイックズーム ズーム機能 ON － ＶＴＲスイッチ クイックズーム＆オートクルージングズーム　スイッチ クイックズーム　スイッチ ◎ クイックズーム＆オートクルージングズームスイッチ 機能＆モード切替スイッチの設定 SW1-① SW1-⑤ クイックズーム＆オートクルージングズームスイッチの機能 クイックズーム オートクルージング...

  • Page 23: アイリスの調整

    ア イ リ ス の 調 整 工場出荷時には、図のように設定されていますが、何らかの理由で異常が生じた場合には、下記の要領で調整を 行うことができます。 調整用トリマは、駆動ユニットの内部にあります。 駆動ユニット前面のキャップを外すと調整用トリマが見えますので、小型ドライバ等を使用してトリマを回してください。 アイリス感度調整トリマ 図は、工場出荷時の設定位置を示します。 ■ アイリス感度調整 アイリス感度調整トリマを時計方向に回すとアイリスの感度が上がり、反時計方向に回すと下がります。 なお、感度を上げるときは、ハンチングを起こさないように注意してください。 - 17 -...

  • Page 24: レンズフードの着脱

    レンズフードの着脱 フード取付つまみ 指標点　（レンズ本体） 指標点 （レンズフード） ■ 取り外し a. フード取付つまみを反時計方向に回してゆるめます。 b. レンズフードをまっすぐ前方に引いて外します。 ■ 取り付け a. フード取付つまみを反時計方向に回してゆるめておきます。 b. レンズフードを、 レンズ本体の突き当て面まで差し込みます。 c. レンズフードを回して、レンズフードの指標点とレンズ本体の指標点の位置を合わせます。 d. フード取付つまみを締め付けて固定します。 - 18 -...

  • Page 25: 保 守・点 検

    保 守 ・ 点 検 ■ レンズの清掃 市販のレンズクリーナおよびレンズクリーニングペーパーを用意します。 a. 始めに、レンズ表面のほこりを、柔らかいハケやブロアーブラシなどで払い落とします。 b. クリーニングペーパーを適当な大きさに折り、一部をレンズクリーナに浸します。 ペーパーの湿った部分で、レンズの中心部から周辺部に向けて渦巻きを描きながら軽く拭きます。 新しいペーパーを使用して、拭き残りがなくなるまでこの作業を繰り返してください。 ■ 湿気の除去 レンズ本体に水分が付着した場合には、まず、速やかに乾いた布で外部の水分を拭き取ってください。 次に、乾燥剤と共にビニール袋に入れて密封し、完全に除湿してください。 ■ 保 管 長期間レンズを使用しないときは、高温、多湿、腐食性ガスのある場所を避けて保管してください。 ■ 注意事項 本レンズは、光学ユニットと駆動ユニットから構成されています。両ユニットは、ねじで止められていますが、この ねじは外さないでください。製品の機能を損ねたり、感電の原因となります。 ■ 点 検 ご使用上不都合が生じた場合には、購入先販売店にご相談ください。 長期間、高性能を維持していただくために、1年に1回の定期点検をお勧めいたします。 なお、お客様のご都合で改造等が行われた製品につきましては、点検 ・ 修理をお引き受けできないこともありま すのでご注意ください。 - 19 -...
  • Page 26 MEMO - 20 -...

  • Page 27: オプショナルアクセサリ

    オプショナルアクセサリ ■ オールサーボシステム－1 （デジタルフォーカス、デジタルズーム） アクセサリ名称 備 考 型 名 フォーカスポジション フォーカス操作用のコントロ ールユニットです。 EPD-4A-E12A ① (つまみの操作角は２回転です。) デマンドユニット ズーム操作、プリセット操作用のコントロールユニットです。 ズームレートデマンドユニット ERD-10A-D01M ② レンズ - EPD 接続用のケーブルです。 ③ EBF-1 接続ケーブル ④ MCA-06BC マウンティングクランプ ERD,EPD をパン棒に取り付けるときに使用します。 ⑤ レンズ オールサーボシステム－1 システム図 注： ズームレートデマンドユニットの操作によるズーム のスピードは、駆動部のズーム最大スピード調整 つまみとズームレートデマンドユニットのスピード 調整つまみの両方を反映したスピードになります。...
  • Page 28 ■ オールサーボシステム－2 （パーソナルコンピュータによる制御） 型 名 アクセサリ名称 備 考 アイリス、フォーカス、ズームをパーソナルコンピュータから操作するときに ① 延長ケーブル SA-206D-005 使用します。 ② レンズ ③ パーソナルコンピュータ システム図 オールサーボシステム－2 ② ① ③ - 22 -...

  • Page 29: 仕 様

    仕 様 LENS UA13×4.5 BERD-S9 ITEM 2/3” フォーマットカラーカメラ (プリズム型分解光学系) 適用カメラ 4.5 ～ 59 mm [ 9 ～ 118 mm] * 焦点距離 ズーム比 13× (F No.) 最大口径時 F 値 F1.8 (4.5 ～ 41 mm) ～ F2.6 (59 mm) [F3.6 ～ F5.2] F1.8 ～...
  • Page 30 MEMO...
  • Page 31 ENGLISH VERSION This operation manual is composed of the Japanese version, English version, Chinese version, and Technical Drawings. Japanese English Version version Chinese Version Technical Drawings...
  • Page 32 FCC REGURATIONS This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules.
  • Page 33 FOR YOUR SAFETY FOR YOUR SAFETY This content explains important notices for all the users to use this product safely. Read the content carefully before using, and follow the instructions. △ △ The following signs of WARNING and CAUTION show : △...
  • Page 34 FOR YOUR SAFETY NOTICE ◆ Lens and its accessories are extremely precise instrument, then be sure not to apply the strong impacts to them. If the lens is of a type in which the rear lens protrudes from the flange surface of the lens mount, be sure not to apply impact to the lens part when installing or releasing.

  • Page 35: Table Of Contents

    TABLE OF CONTENTS ・ TABLE OF CONTENTS .................................1 ・ General Description.................................2 ・ Installation onto Camera ...............................2 ・ Adjustment of Flange Focal Length..........................3 ・ Iris Operation .....................................5 ・ Focus Operation ..................................6 ・ Zoom Operation ..................................7 (1) Manual Operation..............................7 (2) Operation by Zoom Seesaw Control Lever....................8 (3) QuikZoom Operation ...............................8 (4) Auto Cruising Zoom Operation ...........................9 (5) Zoom Limit Operation ............................

  • Page 36: General Description

    GENERAL DESCRIPTION This lens is a bayonet mount type zoom lens developed for a color TV Camera. INSTALLATION ONTO CAMERA CAMERA MOUNT CLAMP RING ■ INSTALLATION ONTO CAMERA Note. Prior to installation of the lens, turn off the power of the camera. WARNING Be sure to attach all the parts securely.

  • Page 37: Adjustment Of Flange Focal Length

    ADJUSTMENT OF FLANGE FOCAL LENGTH The flange focal length is the distance from the flange (mounting surface) of a lens to the focal plane. If the focal plane of the lens does not coincide with the image plane of the camera, the object will be out of focus during a zoom operation.
  • Page 38 F.f ADJUSTING GEAR ■ Adjustment without power If power cannot be supplied from the lens connector on the camera to the lens for some unavoidable reason, rotate the F.f adjustment gear (located inside the cover) using a finely pointed tool, for example, and adjust.

  • Page 39: Iris Operation

    IRIS OPERATION IRIS MODE SELECT SWITCH IRIS MOMENTARY SWITCH IRIS RING There are two iris operation modes: auto iris mode and manual mode. For the operating instruction in each mode, refer to the description on each mode. ■ AUTO IRIS MODE Set the iris mode select switch to “A.”...

  • Page 40: Focus Operation

    FOCUS OPERATION FOCUS RING CONNECTOR FOR FOCUS CONTROL FOCUS SERVO/MANUAL SELECT KNOB ATTACHING HOLE FOR FOCUS MANUAL MODULE Focusing can be done by directly rotating the focus ring by hand. Rotate the focus ring clockwise from the camera side to focus on an object on the near side. The remote control operation is also available with optional accessories.

  • Page 41: Zoom Operation

    ZOOM OPERATION ZOOM SEESAW CONTROL LEVER ZOOM LEVER ZOOM LEVER HOLDER CONNECTOR FOR ZOOM CONTROL ZOOM RING ZOOM SERVO/MANUAL SELECT KNOB The zoom can be operated in the following five operation modes. Page (1) Manual Operation..............................7 (2) Operation by Zoom Seesaw Control Lever....................8 (3) QuikZoom Operation ...............................8 (4) Auto Cruising Zoom Operation ...........................9 (5) Zoom Limit Operation ............................

  • Page 42: Operation By Zoom Seesaw Control Lever

    (2) Operation by Zoom Seesaw Control Lever a. Set the zoom servo/manual select knob to “S.” Press the zoom seesaw control lever. Press T-side of the lever to zoom to the tele side, and the W-side to zoom to the wide side. For the speed control, adjust the strength to press the lever.

  • Page 43: Auto Cruising Zoom Operation

    (4) Auto Cruising Zoom Operation In auto cruising zoom operation, the zoom moves to the tele end or the wide end at a constant speed. This function is effective when a constant slow zoom speed is required across the zooming range. Operation a.

  • Page 44: Zoom Limit Operation

    (5) Zoom Limit Operation The zoom limit function can be used in the servo operation mode. (The setting of the zoom limit positions can be done in the manual operation mode.) By using this function, the zoom movement toward both the tele side and the wide side can be confined; therefore, zooming can be done within the desired shot angles.
  • Page 45 ■ Setting of Zoom Limit Positions ・ Before shipment at the factory, the zoom limit positions were set at the tele end and the wide end respectively. If the zoom limit ON/OFF switch (SW1-8) is set to “OFF,” change it to “ON” position. Set the zoom servo/manual select knob to “M.”...

  • Page 46: Macro Operation

    MACRO OPERATION MACRO RING MACRO LEVER Carry out the following steps for the macro operation (taking a close-up shot). a. Rotate the focus ring fully toward the infinity side. b. While pulling the macro lever toward the mount, rotate the macro ring toward the arrow as far as it goes. c.

  • Page 47: Other Functions

    OTHER FUNCTIONS ■Extender Select Lever INDEX MARK To use the built-in extender, rotate the extender select lever to align the letters “×2” with the index mark. ■VTR Switch Operation of this switch starts or stops the VTR linked to the camera. Note.

  • Page 48: About Function & Mode Select Switches

    ABOUT FUNCTION & MODE SELECT SWITCHES The function of some switches incorporated in this lens can be changed to other functions. The function can be changed by setting switches in the function & mode select switches. The function & mode select switches are accessible by removing the round rectangular rubber cap on the front of the drive unit.
  • Page 49 FUNCTION & MODE SELECT SWITCHES ① ② ⑤ ③ ④ The illustration shows the positions set at the factory. ① CAMERA COMMUNICATION ON/OFF SWITCH ② ANALOG ZOOM DEMAND ZOOM MODE FUNCTION ON/OFF SWITCH ③ ④ ROBOTIC, P/T MODE SELECT SWITCH ZOOM MODE SELECT SWITCH ⑤...
  • Page 50 ■ TABLE OF SWITCH FUNCTIONS The functions of switches (return switch, VTR switch, quickzoom & auto cruising zoom switch, and iris mode select switch) can be changed to other functions by combination of the settings of the function & mode select switches. Refer to the following tables.

  • Page 51: Iris Adjustment

    IRIS ADJUSTMENT Since the iris is precisely adjusted at the factory before shipment, normally the readjustment is not required. But when an abnormality occurs for some reason, the readjustment can be made as described below. The adjusting trimmer becomes visible inside the drive unit by removing the cap at the front of the drive unit. Use a small screwdriver or similar implement to rotate the trimmer.

  • Page 52: Detaching/Attaching Lens Hood

    DETACHING/ATTACHING LENS HOOD HOOD ATTACHING KNOB INDEX MARK (LENS BODY) INDEX MARK (LENS HOOD) ■ DETACHING a. Rotate the hood attaching knob counterclockwise to loosen it. b. Pull the lens hood straight toward the front to detach it. ■ ATTACHING a.

  • Page 53: Maintenance

    MAINTENANCE ■ CLEANING THE LENS Prepare lens cleaning liquid and lens cleaning paper on the market. a. First use a soft brush or blower brush to brush dust off the surface of the lens. b. Fold the cleaning paper to an adequate size, and dip a part of it into the liquid. Lightly wipe the lens from the center to the periphery while drawing a spiral with the wet paper part.
  • Page 54 MEMO - 20 -...

  • Page 55: Optional Accessories

    OPTIONAL ACCESSORIES ■ All Servo System - 1 (Digital Focus,Digital Zoom) ACCESSORY NAME REMARKS MODEL Control unit for focus operation. EPD-4A-E12A ① Focus Position Demand Unit (Operation angle of the knob is two turn.) ERD-10A-D01M Control unit for zoom operation and preset operation. ②...

  • Page 56: All Servo System - 2 ( Control By Personal Computer )

    ■ All Servo System - 2 (Control by Personal Computer) MODEL REMARKS ACCESSORY NAME Required when a personal computer is used to control the iris, focus and ① EXTENSION CABLE SA-206D-005 zoom of the lens. ② Lens ③ Personal Computer Configuration All Servo System - 2 ②...

  • Page 57: Specifications

    SPECIFICATIONS LENS UA13×4.5 BERD-S9 ITEM 2/3” Format Color Camera (Prism Optical System) Application 4.5 ～ 59 mm [ 9 ～ 118 mm] * Focal Length Zoom Ratio 13× (F No.) F1.8 (4.5 ～ 41 mm) ～ F2.6 (59 mm) [F3.6 ～ F5.2] Maximum Relative Aperture F1.8 ～...
  • Page 58 MEMO...
  • Page 59 中　文　版 本使用手册包含日文版本英文版本中文版本技术资料。 日本語版 English version 中文版 技术资料...
  • Page 60 ■产品中有害物质的名称及含量 有害物质 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 部件名称 (Ｐｂ) （Ｈｇ） （Ｃｄ） （Ｃｒ (Ⅵ)） （ＰＢＢ） （ＰＢＤＥ） 本体 外壳（金属部件） × ○ ○ ○ ○ ○ 外壳（树脂部件） ○ ○ ○ ○ ○ ○ 电缆部件 × ○ ○ ○ ○ ○ 显示部件 ○ ○...
  • Page 61 安全使用须知 安 全 使 用 须 知 以下是本产品的重要安全使用须知。请在使用前仔细阅读并遵守指示。 △ △ 文中的 警告 及 注意 表示： △ 警告 用不当可能导致死亡或严重伤害。 △ 注意 用不当可能导致人员伤害或物品损坏。 △ 警 告 ◆ 产品内部切勿受潮。这样可能引起火灾或触电。如果出现异常情况，立即切断镜头 电源。切勿继续使用。 ◆ 务必将所有部件稳固连接。在高处使用时,部件的坠落，可能会导致严重事故。 ◆ 切勿通过镜头目视太阳等任何强光源，以免伤害眼睛。 △ 注 意 携带镜头时务必小心。如果镜头脱落，可能会损坏以及造成人体伤害。 ◆ 必须确认要使用镜头部件（镜头及附件）的摄像机能向镜头部件提供足够的电源。 ◆ 否则镜头部件将无法正常工作，摄像机会被损坏。镜头及附件的耗电量数值在其使用手册的“规格” 一节中说明。 镜头通电之前，确保所有部件正确连接以后再使用。...
  • Page 62 备　忘...
  • Page 63 目 录 ・ 目录 .......................................1 ・ 一般说明......................................2 ・ 连接摄像机....................................2 ・ 镜座距的调节....................................3 ・ 光圈操作......................................5 ・ 聚焦操作......................................6 ・ 变焦操作......................................7 (1) 手动操作..................................7 (2) 圧板式变焦控制杆操作............................8 (3) 快速变焦操作 ................................8 (4) 自动导航变焦操作 ..............................9 (5) 变焦限位操作 ................................. 10 ・ 微距拍摄操作..................................12 ・ 其它功能....................................13 ・ 功能和模式选择开关说明 ..............................14 ・...

  • Page 64: 一般说明

    一 般 说 明 本镜头是为摄录一体机研发的卡口安装式变焦镜头。 连 接 摄 像 机 锁栓 摄像机 支座夹环 ■ 连接摄像机 注： 安装镜头之前，应关闭摄像机电源。 警 告 务必将所有部件稳固连接。在高处使用时, 部件的坠落，可能会导致严重事故。 a. 打开后组镜头盖。 b. 向逆时针（从镜头正面看）方向充分转动摄像机连接卡环。 c. 将镜头卡口表面和摄像机安装面贴合在一起，并将镜头上的定位梢对准摄像机上的槽。 d. 向顺时针方向充分转动连接卡环。 e. 将镜头电缆连接到摄像机上的镜连接器。 注： 首次在摄像机上安装镜头或在不同的摄像机上安装镜头时，请务必进行镜座距调节（请参阅下一页）。 如果没有正确调节镜头与摄像机之间的镜座距，在调焦时可能无法对焦，从而给拍摄带来很大的不便。 而且也无法发挥镜头最基本的光学性能作用。 - 2 -...

  • Page 65: 镜座距的调节

    镜 座 距 的 调 节 镜座距指从镜头的镜座（安装表面）到聚集面的距离。 如果镜头的聚集面与摄像机的像平面不一致，在变焦操作时，物体会模糊。 为防止发生这种情况，需要调节镜座距。 首次将镜头安装在摄像机上或将镜头安装在另一台摄像机上时，必须进行调节。 ■ 拍摄对象和光圈的条件 1. 拍摄对象: 剪下本手册末尾的有黑白 安装表面 射线网纹的“西门子星 标” 作为拍摄对象。 聚集面 2. 拍摄距离: 大约 3 米 3. 光 圈: 打开或接近打开 注： 打开光圈使景深变浅，可以更好地对 镜座距 准焦点。为了能正确调节镜座距，请 仔细进行对焦操作。 ■ 调 节 镜座距锁定旋钮 调节时，先将镜头安装到摄像机中，然后接 通摄像机的电源，边观察摄像机的监视器边 镜座距调节环...
  • Page 66 橡胶盖 镜座距调节齿轮 ■ 无法供电时的调节 不得已无法从摄像机上的镜连接器给镜头供电时，请用尖端较细的工具等转动镜座距调节齿轮（防护罩 内侧）进行调节。 调节时请用镜座距调节齿轮的转动操作取代上述[c.]的操作，按照[b.～g.]的步骤进行操作。 调节后请将防护罩牢固地安装好。 - 4 -...

  • Page 67: 光圈操作

    光 圈 操 作 光圈模式选择开关 光圈手动 / 自动切换开关 光圈环 光圈模式有两种：自动光圈和手动光圈。在各种模式中的操作说明请参阅各种模式的相关介绍。 ■ 自动光圈模式 将光圈模式选择开关设为“A”。镜头光圈将根据拍摄目标的亮度自动调节。 ■ 手动光圈模式 a. 将光圈模式选择开关设为“M”。 b. 通过手动旋转光圈环来调节光圈。从摄像机一端顺时针旋转将缩小光圈；逆时针转动旋转将放大光圈。 即使光圈模式为手动，如果按光圈手动 / 自动切换开关, 在按着的时侯, 会变为自动调节光圈。 注1： 注2： 将光圈A-M位置转换开关（参见14页）设为ON，可以在光圈模式选择开关的自动光圈模式位置与手动光 圈模式位置之间切换。 切换位置时，请将镜头附带的模式指示标签贴在镜头的模式指示部位，以防止 引起混淆。 - 5 -...

  • Page 68: 聚焦操作

    聚 焦 操 作 聚焦环 聚焦控制连接器 聚焦伺服/手动切换旋钮 聚焦手动模块连接孔 直接手动旋转聚焦环便可聚焦。 从摄像机一端顺时针转动聚焦环，可聚焦近处的对象；逆时针旋转聚焦环可聚焦远处的对象。 如另购专用附件可以进行遥控聚焦。使用伺服操作专用附件时，请将聚焦伺服/手动切换旋钮设为“S”。 - 6 -...

  • Page 69: 变焦操作

    变 焦 操 作 圧板式变焦控制杆 变焦控制杆 变焦控制杆基座 变焦控制连接器 变焦环 变焦伺服／手动选择旋钮 变焦操作有以下五种模式： 页码 (1) 手动操作..................................7 (2) 圧板式变焦控制杆操作............................8 (3) 快速变焦操作 ................................8 (4) 自动导航变焦操作 ..............................9 (5) 变焦限位操作 ................................. 10 各模式操作说明请参阅各种模式的相关介绍。 如另购专用附件可以遥控变焦。 (1) 手动操作 a. 将变焦伺服／手动选择旋钮设为“M”。 b. 直接转动变焦环或使用变焦控制杆。顺时针转动（从摄像机一侧看）变焦环将焦点移到广角端； 或逆时针转动变焦环将焦点移到远距端。 （如果直接旋转变焦环，建议卸下变焦控制杆以实现平滑变焦。控制杆卸下后，应安装在变焦控 制杆支座上以免丢失。） - 7 -...

  • Page 70: 圧板式变焦控制杆操作

    (2) 圧板式变焦控制杆操作 a. 将变焦伺服／手动选择旋钮设为“S”。 b. 按圧板式变焦控制杆。 按控制钮的 T-侧向远距变焦；按 W-侧可向广角变焦。 调节按控制杆的力度，可来控制变焦的速度。用力按会使变焦速度加快，而轻按会使变焦速度变慢。 <最大变焦速度的控制> 通过操作最大变焦速度控制旋钮（见下图），可按7档调节最大变焦速度。顺时针旋转旋钮可加快变焦速 度。 最大变焦速度控制旋钮 快速变焦和自动导航变焦开关 (3) 快速变焦操作 在快速变焦操作模式中，按下开关可快速变焦到远端。使用者可在下列情况中使用这功能。 ・ 当需要快速变焦到最远端并精确聚焦对象时。 ・ 当拍摄大特写，需要快速确定照片的构图时。 操作方法 a. 将变焦伺服／手动选择旋钮设为“S”。 b. 按住快速变焦和自动导航变焦开关直至焦点到达最远端。 c. 当按下快速变焦和自动导航变焦开关时，进行精确聚焦，或在大特写中确定画面的构图。 d. 松开快速变焦和自动导航变焦开关。 － 变焦将快速移到先前位置。 （如果在变焦移至先前位置之前，您再次按下快速变焦和自动导航变焦开关，将重新开始快速变 焦。操作完成后，松开开关，变焦将快速移到先前位置。） 注1：通过在“功能和模式转换开关”中设定合适的开关（参阅14页），回放开关和 VTR 开关也可用作快 速变焦和自动导航变焦开关。 注2： 在快速变焦操作模式中，不论最大变焦速度的设置如何，变焦都按最大速度移动。 注3：...

  • Page 71: 自动导航变焦操作

    (4) 自动导航变焦操作 在自动导航变焦模式中，焦点将匀速移到最远端或最广端。 这种模式适合于变焦范围内的缓慢匀速变焦。 操作方法 a. 将变焦伺服／手动选择旋钮设为“S”。 b. 按下圧板式变焦控制杆，调节变焦速度。 c. 在按下圧板式变焦控制杆的同时，按下快速变焦和自动导航变焦开关。 － 自动导航变焦模式将启动。 d. 将手从圧板式变焦控制杆上移开。 － 焦点将匀速（变焦速度由按下快速变焦和自动导航变焦开关时的变焦速度决定）移到最广端或 最远端。 注： 通过在“功能和模式转换开关”中设定合适的开关，（参阅14页） ，回放开关和 VTR 开关也可用作 快速变焦和自动导航变焦开关。 解除方法 有三种方法可以解除自动导航变焦模式。 1. 沿圧板式变焦控制杆的变焦方向一侧继续按下控制杆。 － 当按下圧板式变焦控制杆的力度超过自动导航变焦操作设定力度时，自动导航变焦模式将解除。 解除后，变焦将沿解除前的方向继续移动。 （这样可解除自动导航变焦模式，保持平滑的变焦运动。） 2. 在圧板式变焦控制杆的变焦运动方向相反一侧按下控制杆。 － 自动导航变焦模式立即解除，变焦将朝相反方向移动。 3. 按下快速变焦和自动导航变焦开关。 － 自动导航变焦模式立即解除，变焦将停止。 - 9 -...

  • Page 72: 变焦限位操作

    (5) 变焦限位操作 变焦限位功能可以在伺服操作模式中使用。 （在手动操作模式中也可设定变焦限位位置。） 通过此功能，可以限位变焦向远距端和广角端运动，并实现在所需拍摄角度内的变焦。 变焦限制 ON/OFF 切换开关 (SW1-8) 选择开关详细 LED (防护罩内侧) 圧板式变焦控制杆 - 10 -...
  • Page 73 ■ 变焦限制位置的设定 ・ 出厂时，变焦限制位置设定在长焦端和广角端。 如果变焦限制 ON/OFF 切换开关（功能 & 模式切换开关的 SW1-8）设定为“OFF”，将其切换为“ON”。 将变焦伺服 / 手动切换旋钮设定为“M”。 用手动操作移动变焦，在想要设定为长焦侧限制位置的位置停止。 在按下变焦控制跷板“T”侧的状态下，按 3 秒以上快速变焦 & 自动巡航变焦开关。（参照注 4．） － 长焦侧的变焦限制位置即被设定。 用手动操作移动变焦，在想要设定为广角侧限制位置的位置停止。 在按下变焦控制跷板“W”侧的状态下，按 3 秒以上快速变焦 & 自动巡航变焦开关。（参照注 4．） － 广角侧的变焦限制位置即被设定。 注 1. 设定长焦侧和广角侧时，先设定哪一侧都可以。 注 2. 设定广角侧的变焦限制位置时，无法设定为比长焦侧的变焦限制位置更靠近长焦侧。长 焦侧亦然。但是，可以将广角侧和长焦侧的变焦限制位置设定为相同位置。这种情况 下，即使按变焦控制跷板变焦也不工作。 注 3. 所设定的变焦限制位置即使在变焦限制...

  • Page 74: 微距拍摄操作

    微距拍摄操作 微距拍摄控制环 微距拍摄控制杆 执行以下步骤进行微距拍摄（近处拍摄）。 a. 充分旋转聚焦环将聚焦调到无限远。 b. 微距拍摄开关往镜头卡口方向顶上，同时沿箭头方向充分旋转微距拍摄控制环。 c. 通过控制变焦来聚焦镜头。 注： 当微距拍摄控制环位于中间位置时，也可以拍摄对象。在这种情况下，最短拍摄距离（M.O.D.）以及在 最短拍摄距离时的拍摄范围处于普通拍摄与微距拍摄之间。 ■ 取消方法 沿箭头反方向转动微距拍摄控制环，直至微距拍摄控制杆自动复位。 - 12 -...

  • Page 75: 其它功能

    其 它 功 能 ■倍率镜选择杆 指标点 要使用倍率镜，转动倍率镜选择杆使其对准指标 点的 “×2”。 ■VTR 开关 操作这个开关可启动或停止与摄像机连接的 VTR。 注： 如果适当设定功能和模式转换开关，则VTR 开关可用作快速变焦开关或快速变焦和自动 导航变焦开关。 VTR 开关 倍率镜选择杆 （参阅14页） ■回放开关 回放开关 当按下这个开关时，可以从摄像机取景器中 看到回放的录像画面。 注： 如果适当设定功能和模式转换开关，则回 放开关可用作快速变焦开关或快速变焦和 自动导航变焦开关。 （参阅14页） ■扩展连接器 该连接器可用于以下 2 种用途。 使用个人电脑控制镜头时。 使用作为虚拟系统的镜头时。 （输出编码器信号。） 扩展连接器 - 13 -...

  • Page 76: 功能和模式选择开关说明

    功能和模式选择开关说明 这个镜头的各种按纽可按所表示的功能转换来使用, 功能的转换可利用駆动部的功能和模式转换开关来设 定。取下驱动部件前部的方形橡胶盖就可以看到功能和模式转换开关。 功能和模式选择开关 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ 本图显示出厂时的位置设定。 ① ⑤ 快速变焦 ON/OFF 开关 自动导航变焦 ON/OFF 开关 ② ⑥ VTR → 快速变焦选择开关 曝光补偿 ON/OFF 开关 ③ 回放 → 快速变焦选择开关 ⑦ 光圈 A-M 位置切换开关 ④ 预备开关 ⑧...
  • Page 77 功能和模式选择开关 ① ② ⑤ ③ ④ 本图显示出厂时的位置设定。 ① 摄象机通信ON/OFF 开关 ② 模拟变焦功能式切换开关 ③ ④ 机器人P/T 模式切换开关 变焦模式选择纽 ⑤ ① 摄象机通信 ON/OFF 开关 功能和模式 此开关可使摄像机与串行通信在 ON 或 OFF 之间 选择开关 模拟变焦功能 切换。 (SW2) SW2-② SW2-③ 注： 当因串行通信引发异常时，请将开关切换至 OFF。 ② ③ 模拟变焦功能 在使用模拟变焦控制器进行变焦操作时，此开关...
  • Page 78 ■ 开关功能一览表 这些开关（回放开关、VTR 开关、快速变焦和自动导航变焦开关以及光圈模式转换开关）的功能可以通过功能和模式转 换开关的设定组合来改变为其它功能。请参阅下表。 ◎ 回放开关 功能和模式转换开关的设定 SW1-③ SW1-⑤ 回放开关的功能 自动导航变焦 RET→快速变焦 － 回放开关 快速变焦和自动导航变焦开关 快速变焦开关 ◎ ＶＴＲ 开关 功能和模式转换开关的设定 SW1-② SW1-⑤ ＶＴＲ开关的功能 自动导航变焦 ＶＴＲ→快速变焦 － VTR 开关 快速变焦和自动导航变焦开关 快速变焦开关 ◎ 快速变焦和自动导航变焦开关 功能和模式转换开关的设定 SW1-① SW1-⑤ 快速变焦和自动导航变焦开关的功能 快速变焦 自动导航变焦 ＯＮ 快速变焦和自动导航变焦开关...

  • Page 79: 光圈调节

    光 圈 调 节 产品出厂前，光圈已精确调节，通常不需要再调节。但是由于某些原因而出现异常，可依照以下说明重新 调节。 取下驱动部件前部的盖就可以看到部件内的调节钮。使用小螺丝刀或类似工具旋转调节钮。 光圈灵敏度调节钮 本图显示出厂时的位置设定。 ■ 光圈灵敏度调节 顺时针旋转光圈灵敏度调节钮可调高感光度；逆时针转动则调低感光度。感光度较高时，应注意避免光圈 抖动情况。 - 17 -...

  • Page 80: 拆卸／安装镜头遮光罩

    拆卸／安装镜头遮光罩 镜头遮光罩安装旋钮 指标点（镜头） 指标点（遮光罩） ■ 拆 卸 a. 逆时针旋转遮光罩安装旋钮使之松开。 b. 向遮光罩前方径直拉动遮光罩便可拆除。 ■ 安 装 a. 逆时针转动遮光罩安装旋钮使之松开。 b. 插入镜头遮光罩，直到镜头遮光罩与镜头主体的接合表面互相接触。 c. 转动镜头遮光罩，对齐遮光罩和镜头主体上的指标点。 d. 拧紧遮光罩安装旋钮。 - 18 -...

  • Page 81: 保养／点検

    保 养 / 点 検 ■ 清洁镜头 在市场上购买镜头清洁液和镜头清洁纸。 a. 首先使用柔软毛刷或气刷清除镜头表面的灰尘。 b. 将镜头清洁纸折成合适大小，然后浸入清洁液。将湿水部分卷成螺旋状，轻轻由中间向四周 擦拭镜头。使用新的镜头清洁纸重复这项操作，直至镜头彻底清洁。 ■ 消除水汽 镜头主体受湿后，首先立即用清洁干布擦除镜头外部的水。然后与干燥剂一起封入塑料袋中以消除 内部的水汽。 ■ 保 存 如果镜头长时间不使用时，应避开高温、潮湿或有腐蚀气体的环境保存。 ■ 注 意 镜头由光学部件和驱动部件组成。切勿拆除固定这两个部件的螺丝。 这样会损害产品的功能或引起触电。 ■ 检 查 如果镜头出现异常情况，请联系我们的销售代理商。 为了长期保持产品的高性能，建议您定期检查，至少每年一次。 请注意，我们可能无法检查和修理用户改装过的产品。 - 19 -...
  • Page 82 备　忘 - 20 -...

  • Page 83: 可选附件

    可 选 附 件 ■ 所有伺服系统－1 （数字聚焦、数字变焦） 附件名称 备注 型号 用于聚焦操作的控制部件。 EPD-4A-E12A ① 聚焦定位控制部件 (旋钮的操作角为两个转角。) ② 用于变焦操作和预设操作的控制部件。 变焦遙控把手部件 ERD-10A-D01M ③ 连接线 EBF-1 用于镜头和 EPD 之间电连接的电线。 ④ MCA-06BC 用于 EPD,ERD 的安装。 安装夹 ⑤ 镜头 配置图 所有伺服系统－1 注意： 操作变焦控制器时的变焦速度是同时反映了驱动 部分的最大变焦速度控制旋钮和变焦控制器的速 度调节旋钮的速度。 根据最大变焦速度控制旋钮的设置，伺服的工作 ⑤...

  • Page 84: 所有伺服系统－2 （由个人电脑控制

    ■ 所有伺服系统－2 （由个人电脑控制） 附件名称 型号 备注 扩展连接线 SA-206D-005 当使用个人电脑控制光圈、聚焦和变焦时需要这条连接线。 ① ② 镜头 ③ 个人电脑 配置图 所有伺服系统－2 ② ① ③ - 22 -...

  • Page 85: 规 格

    规 格 UA13×4.5 BERD-S9 镜头 项目 2/3” 格式彩色摄像机（三棱镜光学系统） 适用范围 4.5 ～ 59 mm [ 9 ～ 118 mm] * 焦 距 变焦倍率 13倍 (F No.) F1.8 (4.5 ～ 41 mm) ～ F2.6 (59 mm) [F3.6 ～ F5.2] 最大相关孔径 F1.8 ～ F16, 关闭 光圈范围...
  • Page 86 备　忘...
  • Page 87 技術資料 TECHNICAL DRAWINGS 技术资料...
  • Page 91 MEMO / 备 忘...
  • Page 92 MEMO / 备 忘...
  • Page 93 ジーメンススター / SIEMENS STAR / 西门子星标...
  • Page 95 Mail : optical_service@fujifilm.eu District ，Beijing100026，China Optical Device Division FUJIFILM UK Ltd. TEL : +86-10-6539-1866 Ext. 310 10 New Industrial Road Fujifilm Building Singapore Optical Devices Division 536201 FUJIFILM (China) Investment Co., Ltd 88 Bushy Road, Raynes Park, Merton, TEL : +65-6380-5318...
