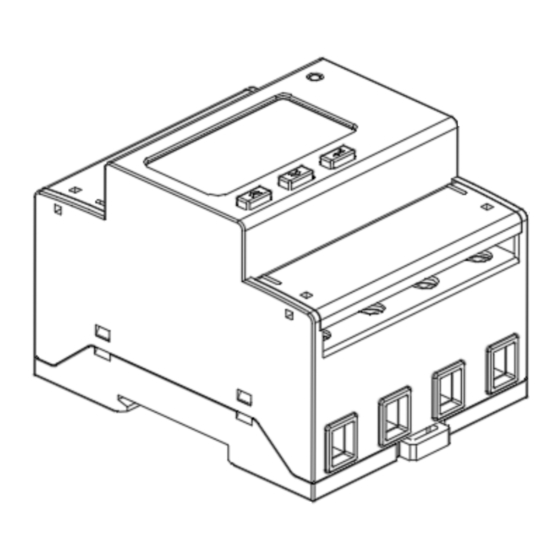

- Page 1 PEEM Series 安装使用说明书 V1.0 Installation and operation instruction V1.0...
- Page 2 申明 版权所有，未经本公司之书面许可，此手册中任何段落、章节内 容均不得摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者 自负。 本公司保留一切法律权利。 The copyright is the property of Projoy. Any information in any paragraph or section cannot be extracted, copied or otherwise reproduced or propagated. Otherwise offenders shall take all consequences. All rights are reserved. 本公司保留对本手册所描述之产品规格进行修改的权利， 恕不另 行通知。订货前，请垂询当地代理商以获悉本产品的当前规格。...
- Page 3 说明书修订记录 日期 旧版本 新版本 修改内容 Data Change 2019.11.13 V1.0 1. 第一次编写 1、First version...
-
Page 4: Table Of Contents
录 list 目 1 概述 General ............- 1 - 2 型号说明 Type description ..........- 1 - 3 功能列表 Function description ..........- 1 - 4 技术参数 Technical parameter..........- 2 - 5 外形尺寸 Outline ............- 3 - 6 接线与安装... -
Page 5: 概述 General
波与总谐波含量检测。带有 RS485 通信接口，可选用 MODBUS-RTU 协议。该电力仪表可 广泛应用于各种控制系统，SCADA 系统和能源管理系统中。产品符合 IEC62053-21 认证。 PEEM Series Products are smart meter designed for power supply system, industrial and mining enterprises and utilities to calculate the electricity consumption and manage the electric demand. It features the high precision, small size and simple installation. It integrates the... -
Page 6: 技术参数 Technical Parameter
parameters 2~31 次谐波电压电流 谐波测量 Measurement 2~31 Voltage and current □ of harmonics harmonic 12 位段式 LCD 显示、背光显示 LCD 显示 12 bits section LCD display, ■ LCD Display background light 按键编程 3 按键可编程通信、变比等参数 3 keys to communication and set ■ programming parameters 脉冲输出... - Page 7 Accuracy class 输入电流 Input 3×1(6)A， 3×10(80)A current 电 流 功耗 Consumptio <1VA(单路额定电流)(Single phase rated current) 精度等级 Accuracy 误差±0.2%（Error±0.2%） class 有功、无功、视在功率，误差±0.5℅ 功率 Power Active, reactive, apparent power, error±0.5℅ 电网频率 45～65Hz，误差±0.2%（Error±0.2%） Frequency 有功电能（准确度等级 0.5S 级） 计 无功电能（准确度等级 2 级） 量 电能 Energy Meas Active energy(Accuracy class:0.5, 1) reactive energy(Accuracy class 2)
-
Page 8: 接线与安装 Wiring And Installing
图 1 直接接入 derect connect 图 2 经互感器接入 derect connect 注：直接接入的接线力矩不应大于 4.0N·m，经互感器接入的接线力矩应不大于 2.0N·m。 Note： The torque of direct connect should not be greater than 4.0N·m， and the torque of connect via CT should not be greater than 2.0N·m。 6 接线与安装 Wiring and installing 6.1 电压电流接线示意图 Wiring sample of voltage and current - 4 -... - Page 9 图 3 三相四线经互感器接入 Fig 3 Three phase four lines connect via CT 图 4 三相四线直接接入 Fig 4 Three phase four lines direct connect 图 5 三相三线经互感器接入 Fig 5 Three phase three lines connect via CT - 5 -...
-
Page 10: 主要功能特点 Function Description
图 6 三相三线直接接入 Fig6 Three phase three lines direct connect 6.2 开关量输入、输出、NTC 测温端子 6.2 Switching input, output, NTC temperature measurement 图 7 通讯、脉冲接线 Fig 7 Communication, pulse connection 7 主要功能特点 Function description 7.1 测量功能 Measurement 能测量全电力参数,包括 U、I、P、Q、S、PF、F、31 次分次谐波及总谐波含量。 It can measure the electrical parameter,include U、I、P、Q、S、PF、F、1~31th harmonic。 如：U = 220.1V，f = 49.98Hz, I = 1.99A，P = 0.439kW Such as:U = 220.1V，f = 49.98Hz, I = 1.99A，P = 0.439kW 7.2 计量功能... -
Page 11: 操作与显示 Operation And Display
表 3 需量概念表 Table 3 Demand description list 需 量 需量周期内测得的平均功率叫需量 Demand The average power in the demand cycle. 最大需量 在指定的时间区内需量的最大值叫最大需量 Maximum The maximum value of demand in a period of time. demand 滑差时间 从任意时刻起，按小于需量周期的时间递推测量需量的方法， Slip time 所测得的需量叫滑差式需量。递推时间叫滑差时间。 需量周期 连续测量平均功率相等的时间间隔, 也叫窗口时间 Demand The time period between two same average value of demand. - Page 12 8.2 显示界面 Display menu 上电后显示总有功电能。 可通过三类查看键实现翻屏显示。 各类显示界面顺序说明如下： The meter will show the forward active energy after powering. The customers can change the information showing by pressing the keys. The menu description is listed as below: 表 5 显示界面说明 Table 5 display descriptions 相电压、...
- Page 13 表 6 显示界面举例 Table 6 display example case 组合有功总电量 16.89kWh 组合有功尖电量 0.08kWh active energy 16.89kWh spike electric energy 组合有功平电量 11.01kvarh 有功总电量 16.89kWh flat electric energy 11.01kvarh forward active total electric energy 16.89kWh 反向有功总电量 0.00kW 组合无功总电量 16.81kW Reactive energy 16.81kW reversing active total electric energy 0.00kW ABC 相电压...
- Page 14 Voltage of three phase 220.0V Current of three phase 1.00A 注：以上只是显示界面的一部分，其他界面显示模式与上图类似，可根据界面中显示的 信息来判断显示含义。 Note: There are parts of the display function, and other menus are familiar with the example above. The customers can understand the meaning refer to the above examples. 8.3 编程界面...
- Page 15 8.4 可设置数据项 Date settings 表 7 设置菜单说明 二级菜单 Second menu 序号 符号 Symbol 含义 Mean 范围 Range 通讯地址设置 ADDR Communicate’s ADDR 1-254 settings 1200、2400、4800、 波特率选择 Baud Baud choose 9600、19200 校验选择 Pari None、Odd、Even Parity choose DL/T645 高 6 位表号 000000-999999 DL/T645 低 6 位表号 000000-999999 1-255 分钟，...
-
Page 16: 通信说明 Communication Description
Wiring sample 3P3L:三相三线 电流方向 no-正向 yes-反向 direction of current 电压变比 Voltage transformer 1-9999 settings 电流变比 Current transformer 1-9999 settings 密码设置 CoDE 1-9999 Code settings 清零 CLrE 0-9999 Clear 9 通信说明 Communication description 仪表 RS485 通信接口支持 MODBUS-RTU 通信协议，通信口波特率可在 1200bps、2400 bps、4800 bps、9600bps 和 19200 bps 之间设置，校验位为无校验。 仪表的... - Page 17 MODBUS-RTU protocol has 03H and 10H command to read and write registers respectively. The following chart is registers’ address list: 表 8 通讯地址表 Table 8 communication address list 长度 地址 名称 读/写 备注 Notes Address Variable Length 当前组合有功总电能 0000H Current total electricity 当前组合有功尖电能...
- Page 18 electric energy 当前组合无功总电能 001EH Current total reactive electric energy 当前组合无功尖电能 0020H Current total reactive spike electric energy 当前组合无功峰电能 0022H Current total reactive peak electric energy 当前组合无功平电能 0024H Current total reactive flat electric energy 当前组合无功谷电能 0026H Current total reactive valley electric energy 当前正向总无功电能...
- Page 19 003CH 时间：秒、分 Time：second、minute 003DH 时间：时、日 Time：hour、day 003EH 时间：月、年 Time：month、year 第一路通讯： 波特率（baud）： 通信地址（高 8 位） 0：1200 波特率（低 8 位） 1：2400 003FH 2：4800 First communication path： 3：9600 Address（high 8 bit） 4：19200 Baud（low 8 bit） 0040H 脉冲常数 pulse constant 第 1 时区时段表号 第 1 时区起始日期：日 0041H First time zone address First time zone start data:day...
- Page 20 0064H A 相电流 Current of A phase 分辨率：0.01A 0065H B 相电流 Current of B phase Resolution：0.01A 0066H C 相电流 Current of C phase 0067H A 相有功功率 补码形式 Active power of A phase 0068H B 相有功功率 分辨率：0.001kWh Active power of B phase 0069H C 相有功功率...
- Page 21 发生时间：日、月 0080H Time of occurrence for the Reversing active maximum demand amount:day、 month 正向无功最大需量 0081H Maximum forward demand for reactive power 发生时间：分、时 0082H Time of occurrence for the forward reactive maximum amount:minute、hour 发生时间：日、月 0083H Time of occurrence for the forward reactive maximum amount:day、month 反向无功最大需量...
- Page 22 0：1 位停止位（one Baud（low 8 bit） stop bit） 1：2 位停止位（two stop bit） 0096H-0098H 保留 Reserve DL/T645 地址 R/W BCD 码 0099H-009EH DL/T645Address BCD code 009FH-00A5H 保留 reserve 00A6H 密码 Code 1-9999 00A7H-00B1 保留 reserve 00B2H 9-14 时段参数设置信息 第一套时段表： 9-14 period of time Parameters setting The first time list 00BAH information...
- Page 23 Resolution： Apparent power of B phase 0.0001KVA C 相视在功率 0178H Apparent power of C phase 017AH 总视在功率 Total apparent power 017CH-017FH 保留 reserve 当日正向有功最大需量 0180H Maximum forward active demand a day 发生时间：分、时 0181H Occur time:minute、hour 当日反向有功最大需量 0182H Maximum reversing active demand a day 发生时间：分、时...
- Page 24 Maximum reversing active demand last 2 days 发生时间：分、时 0193H Occur time:minute、hour 上 2 日正向无功最大需量 0194H Maximum forward reactive demand last 2 days 发生时间：分、时 0195H Occur time:minute、hour 上 2 日反向无功最大需量 0196H Maximum reversing reactive demand last 2 days 发生时间：分、时 0197H Occur time:minute、hour 当前正向有功需量...
- Page 25 Maximum active power on A phase 发生时间：月、日 0214H Occur data：month、day 发生时间：时、分 0215H Occur time：hour、minute B 相有功功率极大值及发生时间 0216H Maximum active power on B phase and occur time C 相有功功率极大值及发生时间 021AH Maximum active power on C phase and occur time 总有功功率极大值及发生时间 021EH Maximum active power and occur time A 相无功功率极大值及发生时间...
- Page 26 Minimum current on A phase and occur time B 相电流极小值及发生时间 024EH Minimum current on B phase and occur time C 相电流极小值及发生时间 0251H Minimum current on C phase and occur time A 相有功功率极小值及发生时间 0254H Minimum active power on A phase and occur time B 相有功功率极小值及发生时间...
- Page 27 PEEM 日冻结时间设定寄存器、月冻结日期设定寄存器。 PEEM’s registers on frozen by day and by month. 表 9 冻结时间通讯地址表 Table 9 Frozen time communicate address 地址 名称 Name 备注 Note Address 无效 （高字节） 抄表时（低字节） 0121H 日冻结时间 Frozen time by day Null (High byte) Hour(Low byte) 抄表日（高字节）...
- Page 28 上 2 日电能及需量块 正向有功谷电能 1102H Assemblage of last 2days 000AH Valley forward active demand and energy energy 反向总有功电能 … … 000CH Total reversing active energy 上 90 日电能及需量块 反向有功尖电能 115AH Assemblage of last 90days 000EH Spike reversing active demand and energy energy 反向有功峰电能...
- Page 29 反向无功谷电能 0028H Valley reversing reactive energy A 相有功电能 002AH Active energy on A phase B 相有功电能 002CH Active energy on B phase C 相有功电能 002EH Active energy on C phase 正向有功最大需量 0030H Maximum forward active demand 发生时间：分、时 0031H Occur time: mm-hh 发生时间：日、月...
- Page 30 and current, harmonic voltage and current of each phase apparently, harmonic active/reactive power of each phase apparently, fundamental voltage and current of each phase apparently and fundamental active/reactive power of each phase apparently. 表 11 分次谐波数据地址表 Table 11 Harmonics data address 地址...
- Page 31 phase C 相基波电流 069FH Fundamental current on C phase A 相谐波电流 06A0H Harmonic current on A phase B 相谐波电流 06A1H Harmonic current on B phase C 相谐波电流 06A2H Harmonic current on C phase A 相基波有功功率 06A3H Fundamental active power on A phase B 相基波有功功率...
- Page 32 A phase B 相谐波无功功率 06B0H Harmonic reactive power on B phase C 相谐波无功功率 06B1H Harmonic reactive power on C phase 总谐波无功功率 06B2H Harmonic reactive power 9.3 SOE 事件记录 SOE record 地址 名称 数据顺序 名称 Address Name Data list Name 上 1 次事件记录 事件发生：年-月...
- Page 33 Bit0:A 相过压； Over-voltage on A phase Bit1:B 相过压； Over-voltage on B phase Bit2:C 相过压； Over-voltage on C phase Bit3:A 相失压； Lose-voltage on A phase Bit4:B 相失压； Lose-voltage on B phase Bit5:C 相失压； Lose-voltage on C phase Bit6:A 相逆向； Reversing on A phase UI 事件记录...
