Monacor IT-40 Quick Start Manual

IT-40
Bestell-Nr. • Order No. 0161360
NR-40KS
Bestell-Nr. • Order No. 0161370
THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY
Druckkammer-Lautsprecher
Diese Anleitung richtet sich an Installateure
mit Fachkenntnissen in der Beschallungs-
technik. Bitte lesen Sie die Anleitung vor der
Installation gründlich durch und heben Sie sie
für ein späteres Nachlesen auf.
1 Verwendungsmöglichkeiten
Diese Druckkammer-Lautsprecher mit hohem Wir-
kungsgrad sind für den Einsatz in Beschallungsan-
lagen konzipiert. Das Modell IT-40 ist speziell für
ELA-Anlagen ausgelegt, die mit 100-V-Technik
arbeiten und das Modell NR-40KS mit einer Im-
pedanz von 16 Ω ist zum Anschluss an Verstärker
mit niedriger Ausgangsimpedanz geeignet.
Durch die wetterfesten ABS-Gehäuse (IP 66)
sind die Lautsprecher auch im Außenbereich ein-
setzbar.
2 Wichtige Hinweise
Der Lautsprecher entspricht allen relevanten Richt-
linien der EU und trägt deshalb das
•
Setzen Sie den Lautsprecher nicht zu großer
Hitze oder Kälte aus (zulässiger Einsatztempe-
raturbereich −20 °C bis +50 °C).

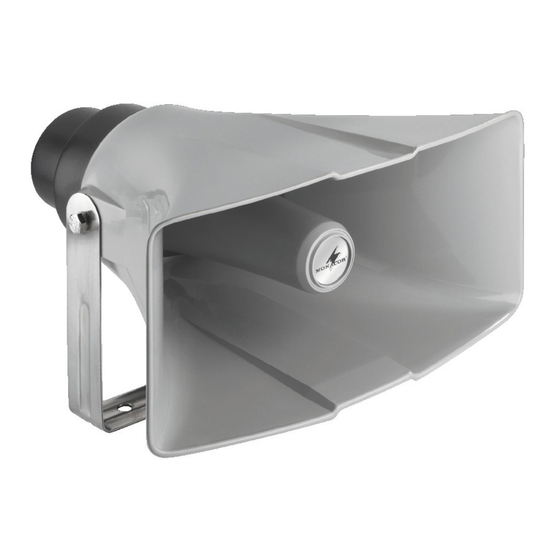

Horn Speaker
These instructions are intended for installers
with specific knowledge of PA technology.
Please read the instructions carefully prior
to installation and keep them for later ref-
erence.
1 Applications
These horn speakers of high efficiency are de-
signed for PA applications. Model IT-40 is specially
designed for PA systems using 100 V technology;
model NR-40KS with an impedance of 16 Ω is
designed for connection to amplifiers with low
output impedance.
The ABS housings are weatherproof (IP 66);
therefore, the speakers can also be used for out-
door applications.
2 Important Notes
The speaker corresponds to all relevant directives
of the EU and is therefore marked with
The speaker corresponds to the relevant UK legis-
lation and is therefore marked with UKCA.
Technische Daten
Nennbelastbarkeit
Impedanz
Frequenzbereich
Kennschalldruck
Abstrahlwinkel (hor. / vert.)
Schutzart
Maße (B × H × T), Gewicht
Einsatztemperatur
Ersatzschwingspule
•
Verwenden Sie für die Reinigung nur ein wei-
ches oder angefeuchtetes Tuch. Geben Sie bei
Bedarf als Schmutzlöser nur etwas Spülmittel
zu, auf keinen Fall scheuernde Mittel oder Che-
mikalien.
•
Wird der Lautsprecher zweckentfremdet, nicht
sicher montiert, nicht fachgerecht angeschlos-
sen oder überlastet, kann keine Haftung für
daraus resultierende Sach- oder Personenschä-
den und keine Garantie für den Lautsprecher
übernommen werden.
3 Montage
Den Lautsprecher mit dem Montagebügel an ge-
eigneter Stelle fachgerecht befestigen und auf
den zu beschallenden Bereich ausrichten.
-Zeichen.
•
Do not expose the speaker to extremely high or
low temperatures (admissible ambient temper-
ature range –20 °C to +50 °C).
•
For cleaning only use a soft cloth, dry or slightly
damp. To remove dirt, only add some wash-
ing-up liquid as required; never use chemicals
or aggressive detergents.
•
No guarantee claims for the speaker and no
liability for any resulting personal or material
damage will be accepted if the speaker is used
for other purposes than originally intended, if it
is not safely installed or not correctly connected,
or if it is overloaded.
3 Installation
.
Use the mounting bracket to fasten the speaker
expertly at a suitable place, then direct the speaker
towards the speaker zone.
Specifications
Power rating
Impedance
250 Ω 330 Ω 500 Ω 1 kΩ 2 kΩ
Frequency range
Sensitivity
Radiation angle (hor. / vert.)
IP rating
Dimensions (W × H × D), weight
Ambient temperature
Replacement voice coil
© MONACOR INTERNATIONAL
All rights reserved
A-0328.99.05.08.2023
Soll der Lautsprecher endgültig aus
dem Betrieb genommen werden, ent-
sorgen Sie ihn gemäß den örtlichen
Vorschriften.
If the speaker is to be put out of opera-
tion definitively, dispose of the speaker
in accordance with local regulations.
IT-40
40 W 30 W 20 W 10 W 5 W
180 – 7000 Hz
113 dB (1 W / 1 m)
100° / 45°
IP 66
400 × 200 × 420 mm, 3,66 kg
–20 °C ... +50 °C
IT-40 / VC
MONACOR INTERNATIONAL GmbH & Co. KG
Zum Falsch 36, 28307 Bremen
Germany
4 Elektrischer Anschluss
WARNUNG Bei dem Modell IT-40 liegt im Be-
trieb berührungsgefährliche Span-
nung bis 100 V an der Anschluss-
leitung an. Die Installation darf nur
durch Fachpersonal erfolgen.
1) Zuerst den Verstärker, an den der Lautsprecher
angeschlossen werden soll, ausschalten!
2) Den Lautsprecher an den Lautsprecherausgang
des Verstärkers anschließen. Auf die gleiche
Polung aller Lautsprecher eines Beschallungs-
bereichs achten.
3) Bei dem Modell IT-40 vor dem Einschalten des
Verstärkers die Nennleistung mit dem Schal-
ter auf der Rückseite einstellen. Dazu einen
Schraubendreher zu Hilfe nehmen.
10 W 1kΩ
5 W 2kΩ
Unbedingt beachten: In einer 100-V-Anlage darf die
Summe der Leistungen aller angeschlossenen Laut-
sprecher die Verstärkerleistung nicht über schreiten.
Eine Überlastung kann den Verstärker be schädigen!
4 Electrical Connection
WARNING For model IT-40, there is a hazard
of contact with a dangerous volt-
age of up to 100 V at the connec-
tion cable during operation. In-
stallation must be made by skilled
personnel only.
1) First switch off the amplifier to which the
speaker is to be connected!
2) Connect the speaker to the speaker output of
the amplifier. Make sure that all speakers of a
speaker zone have the same polarity.
3) Model IT-40: Adjust the power rating with the
switch on the rear prior to switching on the
amplifier. To do so, use a screwdriver.
10 W 1kΩ
5 W 2kΩ
Please make sure to note: In a 100 V system, the total
power of all speakers connected must not exceed the
amplifier power. Overload may damage the amplifier!
NR-40KS
40 W
16 Ω
180 – 7000 Hz
113 dB (1 W / 1 m)
100° / 45°
IP 66
400 × 200 × 385 mm, 3 kg
–20 °C ... +50 °C
Änderungen vorbehalten.
IT-40 / VC
Subject to technical modification.
Importer: Epic Audio Ltd, Unit 9 Apollo Park
Station road, Long Buckby, NN6 7PF
United Kingdom, Company Registration: 13878247
20 W 500 Ω
30 W 330 Ω
40 W 250 Ω
20 W 500 Ω
30 W 330 Ω
40 W 250 Ω
