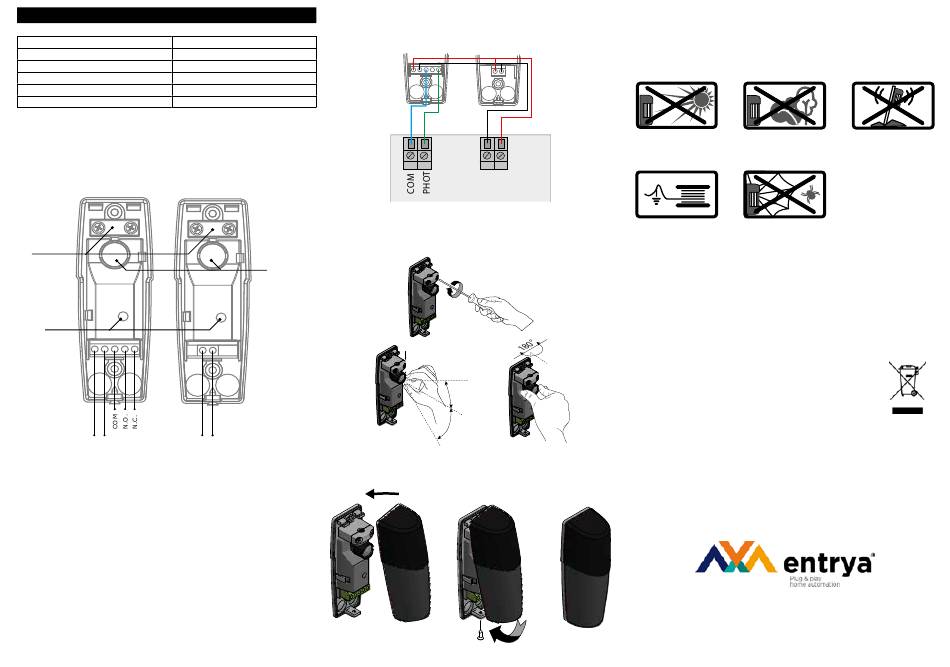

Entrya ET-8000 Quick Start Manual

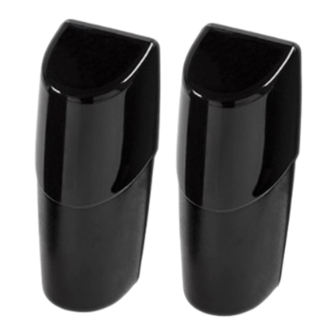

NL ET-8000 Fotocellen
Technische gegevens
Aansluitspanning 12-24V AC/DC (+10%)
Max. Stroomverbruik 40mA
Max. Bereik 20 meter *in optimale omstandigheden
Omgevingstemperatuur -20°C .. +60°C
Afmetingen 110 x 30 x 40 mm
Max. Schakelvermogen 24Vdc 0.5A, 12W
RX
Ontvanger
kogelgewricht
rode indicatieled
+ -
Montage
1. Monteer de fotocellen op een stabiele wand en lijn de zender (TX) en ontvanger (RX)
met elkaar uit.
2. Haal de kabels door de opening en sluit de draden aan op de aansluitklemmen.
(NO-contact voor bedieningstoebehoren / NC-contact voor veiligheidstoebehoren)
TX
Zender
3. Sluit de spanning aan en controleer de uitlijning d.m.v. de rode LED. Indien deze LED
oplicht zijn de fotocellen niet goed uitgelijnd of belemmert een obstabel de lichtstraal.
4. Indien het niet mogelijk is de fotocellen goed uit te lijnen, zet dan het kogelgewricht
van de optiek los en richt de zender/ontvanger goed. Zet nadien het kogelgewricht
lens
+ -
terug vast.
5. Plaats het deksels terug en sluit goed af. Kit de behuizingen af.
24V
ac/dc
CENTRALE DI COMANDO / CONTROL BOARD /
CENTRAL COMMAND /
10°
10°
Veiligheidsvoorschriften
• Deze handleiding dient door de personen, die het toestel instellen, gebruiken of
onderhouden, gelezen, begrepen en in acht genomen te worden.
• Voor de werkzaamheden het toestel spanningsvrij maken en beveiligen tegen op-
nieuw inschakelen.
• Nooit een beschadigd toestel in gebruik nemen.
Vermijd direct Installeer niet bij
zonlicht (bv. een objecten die de straal
laagstaande zon) op kunnen onderbreken
de ontvanger. (bv. door wind).
Gebruik een Kit de behuizing
afgeschermde kabel voldoende af en
en sluit één zijde van verwijder regelmatig
de afscherming aan spinnenwebben.
de aarde.
Garantie
De garantie is geheel volgens de wettelijke bepalingen. Neem voor eventuele
garantieaanspraken contact op met uw verdeler. De garantieaanspraken hebben uitsluitend
betrekking op het land waarin het toestel werd verkocht.
Indien u onze klantenservice, reserveonderdelen of toebehoren nodig heeft, neem dan
contact op met uw verdeler.
Afvalverwijdering
Dit product bestaat uit verschillende onderdelen die op hun beurt
vervuilende stoffen zouden kunnen bevatten. Laat ze niet in het milieu
achter! Win informatie in over systemen van recyclage of afvalverwerking
voor dit product en houdt u daarbij aan de wettelijke bepalingen zoals die
op de plaats van gebruik van kracht zijn.
EG-Conformiteitsverklaring
Deze ontvanger is in overeenstemming met de richtlijnen 2004/108 EC, 2006/95 EC.
Installeer fotocellen
niet op een instabiele
ondergrond.
