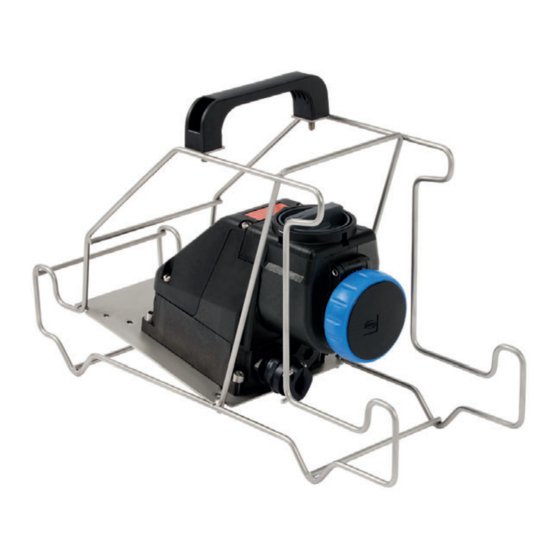

Stahl SolConeX 8570/16 Series Operating Instructions Manual

Coupler socket
Hide thumbs Also See for SolConeX 8570/16 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

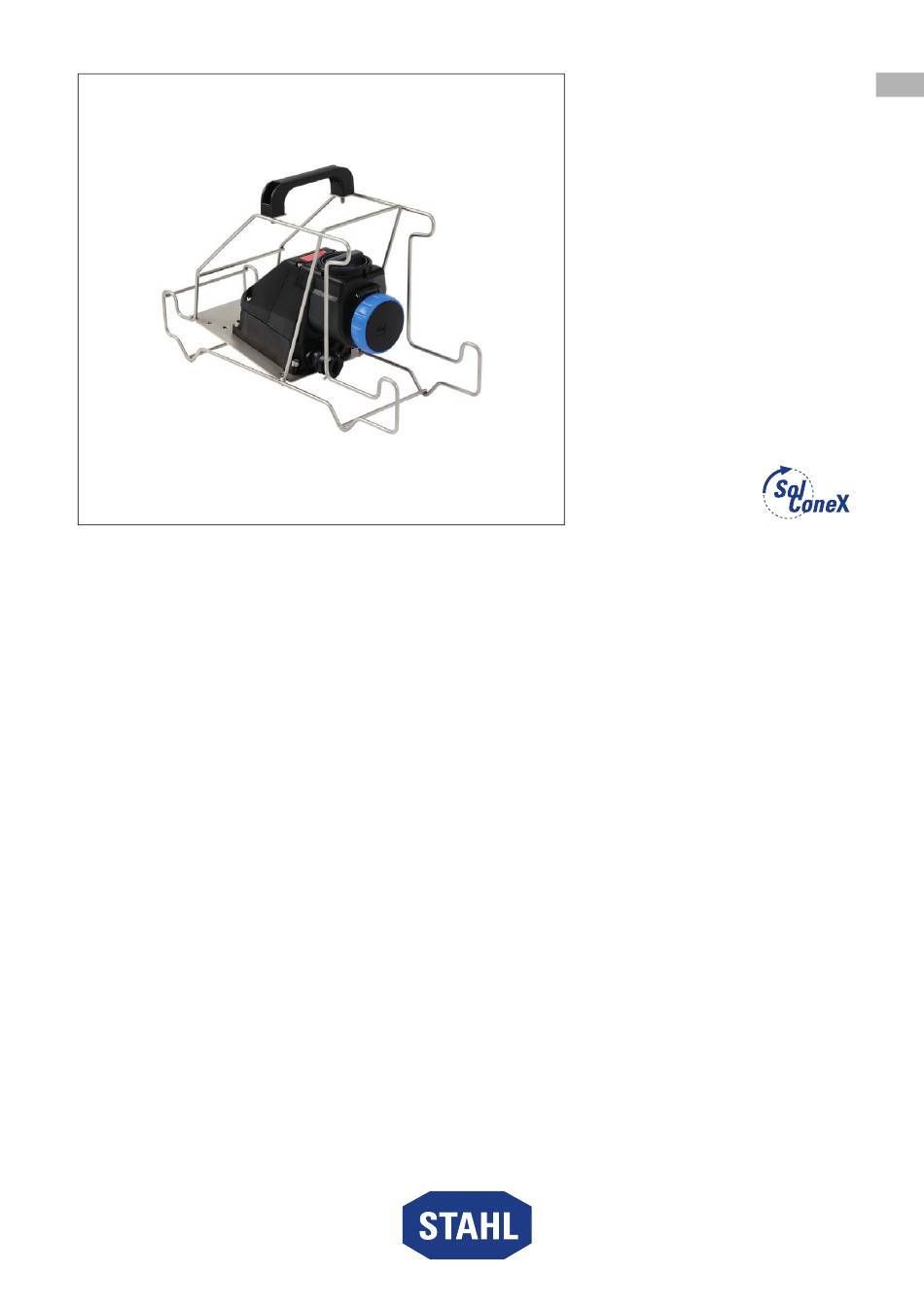

SolConeX
Kupplungsdose
Reihe 8570/16
Betriebsanleitung
Additional languages r-stahl.com
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SolConeX 8570/16 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Stahl SolConeX 8570/16 Series

Summary of Contents for Stahl SolConeX 8570/16 Series

  • Page 1 Betriebsanleitung Additional languages r-stahl.com SolConeX Kupplungsdose Reihe 8570/16...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Allgemeine Angaben ...................3 Hersteller ......................3 Angaben zur Betriebsanleitung ................3 Weitere Dokumente ....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................4 Symbole in der Betriebsanleitung ...............4 Warnhinweise .....................4 Symbole am Gerät ....................5 Sicherheitshinweise ....................5 Aufbewahrung der Betriebsanleitung ..............5 Qualifikation des Personals ................5 Sichere Verwendung ...................6 Umbauten und Änderungen ................6...

  • Page 3: De De

    Die Originalbetriebsanleitung ist die englische Ausgabe. Diese ist rechtsverbindlich in allen juristischen Angelegenheiten. Weitere Dokumente • Datenblatt Steckvorrichtungen SolConeX Dokumente in weiteren Sprachen, siehe r-stahl.com. Konformität zu Normen und Bestimmungen Zertifikate und EU-Konformitätserklärung, siehe r-stahl.com. Das Gerät verfügt über eine IECEx-Zulassung. Zertifikat siehe IECEx-Homepage: http://iecex.iec.ch/...

  • Page 4: Erläuterung Der Symbole

    Erläuterung der Symbole Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Tipps und Empfehlungen zum Gebrauch des Geräts Gefahr allgemein Gefahr durch explosionsfähige Atmosphäre Warnhinweise Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut: •...

  • Page 5: Symbole Am Gerät

    Normen und Bestimmungen umfasst. Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich! R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird: • IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen) • IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen) •...

  • Page 6: 3.3 Sichere Verwendung

    • Bei Betriebsbedingungen, die durch die technischen Daten des Geräts nicht abgedeckt werden, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen. • Sicherstellen, dass das Gerät unbeschädigt ist. • Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz des Geräts sowie durch Nichtbeachtung dieser Betriebsanleitung entstehen, besteht keine Haftung.

  • Page 7: Funktion Und Geräteaufbau

    Funktion und Geräteaufbau Funktion und Geräteaufbau GEFAHR Explosionsgefahr durch zweckentfremdete Verwendung! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Gerät nur entsprechend den in dieser Betriebsanleitung festgelegten Betriebsbedingungen verwenden. • Gerät nur entsprechend dem in dieser Betriebsanleitung genannten Einsatzzweck verwenden. Funktion Einsatzbereich Die Kupplungsdose 8570/16 ist ein explosionsgeschütztes, elektrisches Betriebsmittel.

  • Page 8: Technische Daten

    Technische Daten Technische Daten Elektrische Daten Bemessungs- 8570/16-3..: max. 500 V AC / max. 110 V DC betriebsspannung 8570/16-4..: max. 690 V AC / max. 110 V DC 8570/16-5..: max. 690 V AC / max. 110 V DC Frequenz 50 / 60 Hz (bei Frequenzen ) 100 Hz Reduzierung auf 12 A erforderlich) Spannungstoleranz -10 ...
  • Page 9 Technische Daten Technische Daten Umgebungsbedingungen Betriebstemperatur- -50 ... +65 °C bereich -40 ... +65 °C, optional (silikonfrei) (Die Lagertemperatur entspricht der Umgebungstemperatur) Bei Frequenzen < 100 Hz 3-polig Temperatur- klasse Umgebungs- Ta ( Ta ( Ta ( Ta ( Ta ( Ta ( Ta ( temperatur...
  • Page 10 Technische Daten Technische Daten 4-polig Temperatur- klasse Umgebungs- Ta ( Ta ( Ta ( Ta ( Ta ( Ta ( Ta ( Ta ( Ta ( Ta ( Ta ( temperatur °C °C °C °C °C °C °C °C °C °C °C Anschluss-...
  • Page 11 Technische Daten Technische Daten Mechanische Daten Anzahl der Pole 1P + N + ¿ / 2P + ¿ / 3P + ¿ / 3P + N + ¿ Schaltergriff abschließbar in 0- oder I-Stellung max. 5 mm Bügeldurchmesser Material Gehäuse Polyamid Tragegestell Edelstahl...
  • Page 12 Technische Daten Anordnung der Schutzkontaktbuchse Position: Uhrzeit-Stellung, Ansicht: Vorderseite der Steckdose Beispiel: Uhrzeit-Stellung 19178E00 200 ... 250 V = 6 h 02395E00 Anordnung der Kontaktbuchsen und Klemmenbezeichnungen 1P + N + ¿ 2P + ¿ 3P + ¿ 3P + N + ¿ 19178E00 19590E00 19265E00...
  • Page 13 Spannungen und Frequenzen gemäß IEC 60309-2 Hauptsächlich für Schiffsinstallationen Frequenzen ) 100 Hz führen zu stärkerer Erwärmung. Dies muss durch Stromreduzierung auf 12 A kompensiert werden. Weitere technische Daten, siehe r-stahl.com. 274066 / 8570661300 SolConeX Kupplungsdose 2020-07-03·BA00·III·de·00 Reihe 8570/16...

  • Page 14: Transport Und Lagerung

    Transport und Lagerung Transport und Lagerung • Gerät nur in Originalverpackung transportieren und lagern. • Gerät trocken (keine Betauung) und erschütterungsfrei lagern. • Gerät nicht stürzen. Montage und Installation Maßangaben / Befestigungsmaße Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten 18434E00 8570/16-...

  • Page 15: Montage / Demontage, Gebrauchslage

    Montage und Installation Montage / Demontage, Gebrauchslage 7.2.1 Montage Das Gerät ist für den Einsatz im Innen- und Außenbereich geeignet. Installation GEFAHR Explosionsgefahr durch unzureichende Schutzmaßnahmen! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Durch geeignete Leiterauswahl sicherstellen, dass maximal zulässige Leitertemperaturen nicht überschritten werden.
  • Page 16 Montage und Installation Unter eine Anschlussklemme können zwei Leiter installiert werden. Leitermaterial und Leiterquerschnitt müssen dann gleich sein. Die Leiter können ohne besondere vorbereitende Maßnahmen angeschlossen werden. • Gehäuse öffnen. • Leitungen durch Leitungseinführung in Anschlussraum führen. • Leitungen abisolieren. •...

  • Page 17: Inbetriebnahme

    Die Kupplungsdose darf nur in komplett montiertem Zustand betrieben werden. Die Kupplungsdose ist nur bei eingestecktem Stecker schaltbar. Bei gezogenem Stecker Klappdeckel mit dem Bajonettring verschließen. Es dürfen ausschließlich Stecker vom Typ 8570/12 der Fa. R. STAHL verwendet werden. 274066 / 8570661300 SolConeX Kupplungsdose 2020-07-03·BA00·III·de·00...

  • Page 18: Instandhaltung, Wartung, Reparatur

    GEFAHR Explosionsgefahr durch unsachgemäße Reparatur! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Reparaturen an den Geräten ausschließlich durch R. STAHL Schaltgeräte GmbH ausführen lassen. GEFAHR Explosionsgefahr durch nicht vorschriftsgemäße Reparatur! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Reparaturen an druckfesten Verbindungen nur in Übereinstimmung mit der Beschreibung des Herstellers...

  • Page 19: 10.4 Rücksendung

    Reinigung 10.4 Rücksendung • Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R. STAHL zur Verfügung.
  • Page 21 Operating instructions Additional languages r-stahl.com SolConeX Coupler socket Series 8570/16...
  • Page 22 Contents General Information ....................3 Manufacturer .......................3 Information regarding the Operating Instructions ..........3 Further Documents .....................3 Conformity with Standards and Regulations ............3 Explanation of the Symbols ................4 Symbols in these Operating Instructions ............4 Warning Notes ....................4 Symbols on the Device ..................5 Safety Notes .......................5 Operating Instructions Storage ................5 Personnel Qualification ..................5...

  • Page 23: En En

    • SolConeX plug and socket devices data sheet For documents in additional languages, see r-stahl.com. Conformity with Standards and Regulations See certificates and EU Declaration of Conformity: r-stahl.com. The device has IECEx approval. For certificate please refer to the IECEx homepage: http://iecex.iec.ch/ Further national certificates can be downloaded via the following link: https://r-stahl.com/en/global/support/downloads/.

  • Page 24: Explanation Of The Symbols

    Explanation of the Symbols Explanation of the Symbols Symbols in these Operating Instructions Symbol Meaning Tips and recommendations on the use of the device General danger Danger due to explosive atmosphere Warning Notes Warnings must be observed under all circumstances, in order to minimize the risk due to construction and operation.

  • Page 25: Symbols On The Device

    Specialists who perform these tasks must have a level of knowledge that meets applicable national standards and regulations. Additional knowledge is required for tasks in hazardous areas! R. STAHL recommends having a level of knowledge equal to that described in the following standards: •...

  • Page 26: 3.3 Safe Use

    • Use the device in accordance with its intended and approved purpose only. • Always consult with R. STAHL Schaltgeräte GmbH if using the device under operating conditions which are not covered by the technical data. • Make sure that the device is not damaged.

  • Page 27: Function And Device Design

    Function and Device Design Function and Device Design DANGER Explosion hazard due to improper use! Non-compliance results in severe or fatal injuries. • Use the device only in accordance with the operating conditions described in these operating instructions. • Use the device only for the intended purpose specified in these operating instructions.

  • Page 28: Technical Data

    Technical Data Technical Data Electrical data Rated operational 8570/16-3..: max. 500 V AC / max. 110 V DC voltage 8570/16-4..: max. 690 V AC / max. 110 V DC 8570/16-5..: max. 690 V AC / max. 110 V DC Frequency 50/60 Hz (for frequencies ) 100 Hz reduction to 12 A required) Voltage tolerance -10 to +10 %...
  • Page 29 Technical Data Technical Data Ambient conditions Operating -50 to +65 °C temperature range -40 to +65 °C, optional (silicone-free) (The storage temperature corresponds to the ambient temperature) At frequencies < 100 Hz 3-pole Temperature class Ambient Ta ( Ta ( Ta ( Ta ( Ta (...
  • Page 30 Technical Data Technical Data 4-pole Temperature class Ambient Ta ( Ta ( Ta ( Ta ( Ta ( Ta ( Ta ( Ta ( Ta ( Ta ( Ta ( temperature °C °C °C °C °C °C °C °C °C °C °C Connection...
  • Page 31 Technical Data Technical Data Mechanical data Number of poles 1P + N + ¿ / 2P + ¿ / 3P + ¿ / 3P + N + ¿ Switching handle lockable in 0 or I position max. bracket 5 mm diameter Material Enclosure...
  • Page 32 Technical Data Arrangement of the earth contact sleeve Position: Clock hour position, view: Front side of the socket Example: Clock hour position 19178E00 200 to 250 V = 6 h 02395E00 Arrangement of socket contacts and terminal markings 1P + N + ¿ 2P + ¿...
  • Page 33 IEC 60309-2 Mainly for ship installations Frequencies ) 100 Hz lead to increased heating. This must be offset by reducing the current to 12 A. For further technical data, see r-stahl.com. 274066 / 8570661300 SolConeX Coupler socket 2020-07-03·BA00·III·en·00...

  • Page 34: Transport And Storage

    Transport and Storage Transport and Storage • Transport and store the device only in the original packaging. • Store the device in a dry place (no condensation) and vibration-free. • Do not drop the device. Mounting and Installation Dimensions / Fastening Dimensions Dimensional drawings (all dimensions in mm [inches]) –...

  • Page 35: 7.2 Mounting / Dismounting, Operating Position

    Mounting and Installation Mounting / Dismounting, Operating Position 7.2.1 Assembly This device is suitable for outdoor and indoor use. Installation DANGER Explosion hazard due to insufficient protective measures! Non-compliance results in severe or fatal injuries. • Select suitable cables to ensure that the maximum permissible conductor temperatures are not exceeded.
  • Page 36 Mounting and Installation Two conductors can be installed under one connection terminal. Material and cross section of both conductors must be identical. The conductors can be connected without any special preparations. • Open the enclosure. • Guide the conductors through the cable entry and into the connection chamber.

  • Page 37: Commissioning

    The coupler socket can be switched only with the plug inserted. If the plug has been disconnected, close the hinged cover with the bayonet ring. Only Type 8570/12 plugs from R. STAHL may be used. 274066 / 8570661300 SolConeX Coupler socket 2020-07-03·BA00·III·en·00...

  • Page 38: Maintenance, Overhaul, Repair

    Explosion hazard due to improper repair! Non-compliance results in severe or fatal injuries. • Repair work on the devices must be performed only by R. STAHL Schaltgeräte GmbH. DANGER Explosion hazard due to improper repair! Non-compliance results in severe or fatal injuries.

  • Page 39: 10.4 Returning The Device

    • Only return or package the devices after consulting R. STAHL! Contact the responsible representative from R. STAHL. R. STAHL's customer service is available to handle returns if repair or service is required. • Contact customer service personally. • Go to the r-stahl.com website.
