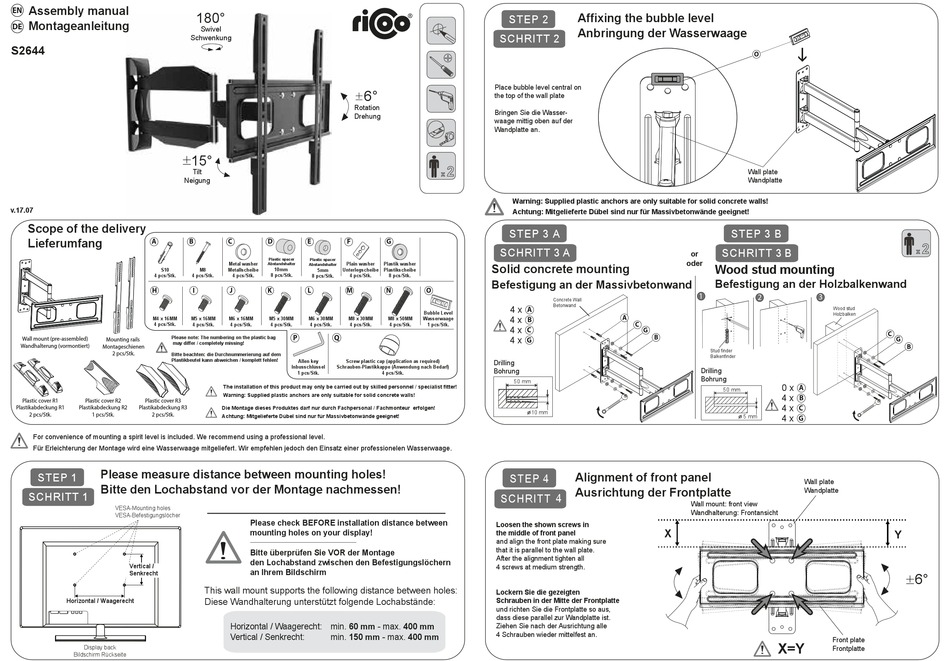

ricoo S2644 Assembly Manual

Assembly manual
EN
Montageanleitung
DE
S2644
±
Neigung
v.17.07
Scope of the delivery
Lieferumfang
A B
S10
4 pcs/Stk.
H
M4 x 16MM
4 pcs/Stk.

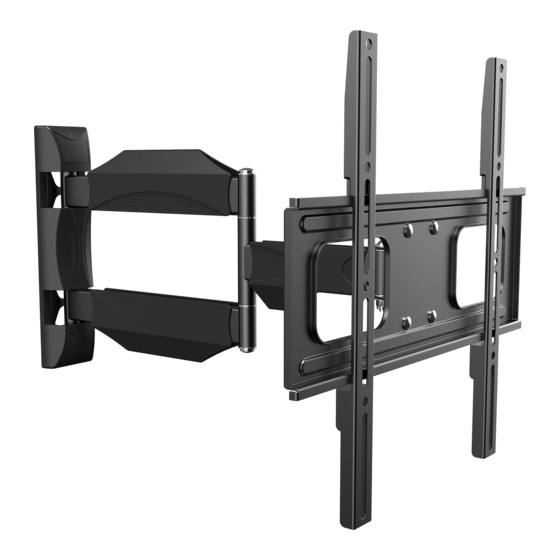

Wall mount (pre-assembled) Please note: The numbering on the plastic bag
Mounting rails
may differ / completely missing!
Wandhalterung (vormontiert)
Montageschienen
!
2 pcs/Stk.
Bitte beachten: die Durchnummerierung auf dem
Plastikbeutel kann abweichen / komplett fehlen!
Plastic cover R1 Plastic cover R2 Plastic cover R3
Plastikabdeckung R1 Plastikabdeckung R2 Plastikabdeckung R3
2 pcs/Stk. 1 pcs/Stk. 2 pcs/Stk.
For convenience of mounting a spirit level is included. We recommend using a professional level.
Für Erleichterung der Montage wird eine Wasserwaage mitgeliefert. Wir empfehlen jedoch den Einsatz einer professionelen Wasserwaage.
Please measure distance between mounting holes!
STEP 1
Bitte den Lochabstand vor der Montage nachmessen!
SCHRITT 1
VESA-Mounting holes
VESA-Befestigungslöcher
Vertical /
Senkrecht
Horizontal / Waagerecht
Display back
Bildschirm Rückseite
180°
Swivel
Schwenkung
6°
±
Rotation
Drehung
15°
Tilt
C D E F
Plastic spacer Plastic spacer
Metal washer Abstandshalter Plain washer
Abstandshalter
10mm
M8 Metallscheibe 5mm Unterlegscheibe
4 pcs/Stk. 4 pcs/Stk. 8 pcs/Stk. 4 pcs/Stk.
8 pcs/Stk.
I J K L M
M5 x 16MM
M6 x 16MM M5 x 30MM M6 x 30MM M8 x 30MM
4 pcs/Stk. 4 pcs/Stk. 4 pcs/Stk. 4 pcs/Stk. 4 pcs/Stk.
P Q
Allen key Screw plastic cap (application as required)
Inbusschlüssel Schrauben-Plastikkappe (Anwendung nach Bedarf)
1 pcs/Stk.
The installation of this product may only be carried out by skilled personnel / specialist fitter!
Warning: Supplied plastic anchors are only suitable for solid concrete walls!
Die Montage dieses Produktes darf nur durch Fachpersonal / Fachmonteur erfolgen!
Achtung: Mitgelieferte Dübel sind nur für Massivbetonwände geeignet!
Please check BEFORE installation distance between
mounting holes on your display!
!
Bitte überprüfen Sie VOR der Montage
den Lochabstand zwischen den Befestigungslöchern
an Ihrem Bildschirm
This wall mount supports the following distance between holes:
Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Waagerecht: min. 60 mm - max. 400 mm
min. 150 mm - max. 400 mm
Vertical / Senkrecht:
STEP 2
SCHRITT 2
Place bubble level central on
the top of the wall plate
Bringen Sie die Wasser-
waage mittig oben auf der
Wandplatte an.
Warning: Supplied plastic anchors are only suitable for solid concrete walls!
Achtung: Mitgelieferte Dübel sind nur für Massivbetonwände geeignet!
STEP 3 A
G
SCHRITT 3 A
Plastik washer Solid concrete mounting
Plastikscheibe
8 pcs/Stk.
Befestigung an der Massivbetonwand
N O
Concrete Wall
Betonwand
4 x
A
Bubble Level
4 x
B
M8 x 50MM Wasserwaage
4 pcs/Stk. 1 pcs/Stk.
4 x
C
4 x
G
Drilling
Bohrung
4 pcs/Stk.
50 mm
10 mm
STEP 4
4
SCHRITT
Loosen the shown screws in
the middle of front panel
and align the front plate making sure
that it is parallel to the wall plate.
After the alignment tighten all
4 screws at medium strength.
Lockern Sie die gezeigten
Schrauben in der Mitte der Frontplatte
und richten Sie die Frontplatte so aus,
dass diese parallel zur Wandplatte ist.
Ziehen Sie nach der Ausrichtung alle
4 Schrauben wieder mittelfest an.
Affixing the bubble level
Anbringung der Wasserwaage
O
Wall plate
Wandplatte
STEP 3 B
SCHRITT 3 B
or
oder
Wood stud mounting
Befestigung an der Holzbalkenwand
1
A
C
G
B
Stud finder
Balkenfinder
Drilling
Bohrung
50 mm
5 mm
Alignment of front panel
Ausrichtung der Frontplatte
Wall mount: front view
Wandhalterung: Frontansicht
X

2 3
Wood stud
Holzbalken
C
G
B
0 x
A
4 x
B
4 x
C
4 x
G
Wall plate
Wandplatte
Y
6°
±
Front plate
X=Y
Frontplatte
