Q u i c k s t a r t g u i d e
NVIP-4VE-4231/WLAD
NVIP-4H-4231/WLAD

Advertisement

Table of Contents
loading

Related Manuals for Novus NVIP-4VE-4231/WLAD

Summary of Contents for Novus NVIP-4VE-4231/WLAD

  • Page 1 Q u i c k s t a r t g u i d e NVIP-4VE-4231/WLAD NVIP-4H-4231/WLAD...

  • Page 2: Cautions And Warnings

    NVIP-4VE-4231/WLAD, NVIP-4H-4231/WLAD Quick start guide version 1.0 CAUTIONS AND WARNINGS THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: DIRECTIVE 2014/30/EU OF THE EUROPEAN PARLIMENT AND OF THE COUNCIL of 26 February 2014 on the harmonization of the laws of the Member States relating to electromagnetic compatibility (OJ L 96, 29.3.2014, p.

  • Page 3: Safety Requirements

    NVIP-4VE-4231/WLAD, NVIP-4H-4231/WLAD Quick start guide version 1.0 SAFETY REQUIREMENTS Before using the device, read the instruction manual in order to ensure proper and safe operation of the device. Failure to comply with the instructions may lead to damage to the device and/or safety violations.

  • Page 4: Foreword Information

    ONVIF Protocol Support Profile S/G from Internet Explorer browser Camera Configuration languages: Polish, English, and others NOVUS MANAGEMENT SYSTEM AC Compatible Software NOVUS MANAGEMENT SYSTEM VSS Mobile applications RxCamView (iPhone, Android) All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.

  • Page 5: Other Functions

    NVIP-4VE-4231/WLAD, NVIP-4H-4231/WLAD Quick start guide version 1.0 FOREWORD INFORMATION OTHER FUNCTIONS Privacy Zones 4 video mask type: single color Motion Detection Audio Detection line cross, zone violation, objects distinguishing, Smart motion Video Content Analysis (VCA) detection with objects distinguishing Image Processing 180˚...

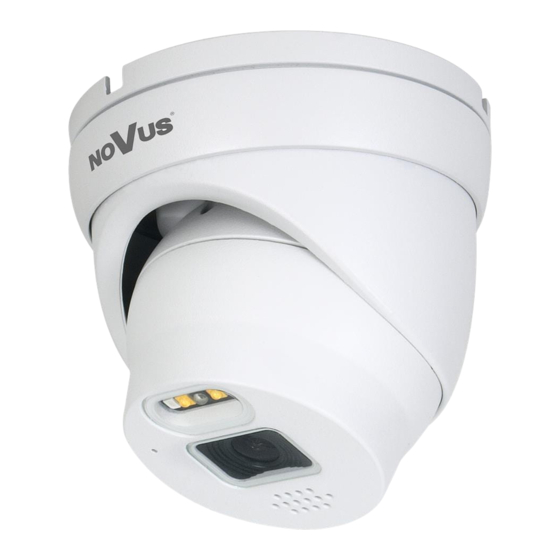

  • Page 6 Quick start guide version 1.0 START-UP AND INITIAL CONFIGURATION 1.1 Camera housings NVIP-4VE-4231/WLAD, vandal-proof aluminium housing, white. Weight 0.43 kg NVIP-4H-4231/WLAD, aluminium, white, fully cable managed wall mount bracket in-set included. Weight 0.36 kg Caution: If the device was brought from a room with a lower temperature, wait until it reaches the temperature of the room in which it is to work.
  • Page 7 NVIP-4VE-4231/WLAD, NVIP-4H-4231/WLAD Quick start guide version 1.0 START-UP AND INITIAL CONFIGURATION 2. START-UP AND INITIAL CONFIGURATION Before starting the device familiarize yourself with the description and the role of particular inputs, outputs and adjusting elements that the device is equipped with.
  • Page 8 NVIP-4VE-4231/WLAD, NVIP-4H-4231/WLAD Quick start guide version 1.0 START-UP AND INITIAL CONFIGURATION 2.3. Power supply connection The camera can be powered from a commercially available DC power supply, provided that it meets the technical requirements of the camera. The source must provide stabilized 12VDC voltage, must allow the consumption of at least 10W of power, and have a barrel DC 2.1/5.5 plug with the correct...
  • Page 9 The maximum power consumption of the device using the “Two way power” function is 3W. 2.6. Camera mounting 2.6.1. Mounting the NVIP-4VE-4231/WLAD camera • Unscrew the ring that secures the camera to the base, remove the cover and the clamping ring, take the camera out of the base.
  • Page 10 NVIP-4VE-4231/WLAD, NVIP-4H-4231/WLAD Quick start guide version 1.0 START-UP AND INITIAL CONFIGURATION 2.7. Starting the camera To start the camera, connect the Ethernet cable to the RJ45 network socket of the IP camera, and the other end to the network switch. As a power source, it is possible to use an external stabilized power supply with parameters that meet the requirements of the camera or PoE network switch.
  • Page 11 192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.
  • Page 12 NVIP-4VE-4231/WLAD, NVIP-4H-4231/WLAD Quick start guide version 1.0 START-UP AND INITIAL CONFIGURATION 2.9. Security recommendations for network architecture and configuration WARNING! Below are shown security recommendations for network architecture and configuration CCTV systems that connected Internet reduce risk of unauthorized interference with the system by a third party.

  • Page 13: Network Connection Using Web Broswer

    NVIP-4VE-4231/WLAD, NVIP-4H-4231/WLAD Quick start guide version 1.0 NETWORK CONNECTION USING WEB BROWSER 3. NETWORK CONNECTION USING WEB BROSWER 3.1. Recommended PC specification for web browser connections The following requirements apply to the connection with the IP camera assuming smooth video display at the maximum resolution.
  • Page 14 NVIP-4VE-4231/WLAD, NVIP-4H-4231/WLAD Quick start guide version 1.0 NETWORK CONNECTION USING WEB BROWSER After defining the administrator password, the password recovery question selection window is displayed. To activate the security questions, select the "Security Question Configuration" option. Then select the questions from the "Security Question" lists and enter your own answers in the “Answer” fields.
  • Page 15 In this case, click on the link "Click to install or to go to the product page on the Novus website and download the plug-in". The catalog card of the NVIP-4VE-4231/WLAD camera on the website www.aat.pl will open in a new window, where you should go to the "Downloadable files"...

  • Page 16: Using And Configuring

    NVIP-4VE-4231/WLAD, NVIP-4H-4231/WLAD Quick start guide version 1.0 USING AND CONFIGURING 4. USING AND CONFIGURING 4.1. The Remote Preview Interface 1. Selecting a stream to display in the remote view window. 2. Live Preview window. Double-clicking the left mouse button on the preview window enables and disables the display of the image on the full screen.
  • Page 17 NVIP-4VE-4231/WLAD, NVIP-4H-4231/WLAD Quick start guide version 1.0 USING AND CONFIGURING 4. Icon to access to the camera: - displays information about the logged in user and the version of the applet - logout from the camera 5. Displays the image adjustment panel.
  • Page 18 NVIP-4VE-4231/WLAD, NVIP-4H-4231/WLAD Quick start guide version 1.0 RESTORING FACTORY SETTINGS, INSTALLING THE SD CARD 5. RESTORING FACTORY SETTINGS The camera menu has an option to reset the settings to the factory values. To restore the camera settings to the default values, go to the "Load Default" tab (Remote Settings -> Maintain -> Load Default).
  • Page 19 NVIP-4VE-4231/WLAD, NVIP-4H-4231/WLAD Quick start guide version 1.0 NOTES All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 20 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 0 546, kontakt@aat.pl www.novuscctv.com 4.07.2023 TF, MK v1.0...
  • Page 21 S k r ó c o n a i n s t r u k c j a o b s ł u g i NVIP-4VE-4231/WLAD NVIP-4H-4231/WLAD...
  • Page 22 NVIP-4VE-4231/WLAD, NVIP-4H-4231/WLAD Skrócona instrukcja obsługi wersja 1.0 UWAGI I OSTRZEŻENIA PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY 2014/30/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej (Dz.U. L 096 z 29.3.2014, s. 79-106, z późniejszymi zmianami) –...

  • Page 23: Warunki Bezpieczeństwa

    NVIP-4VE-4231/WLAD, NVIP-4H-4231/WLAD Skrócona instrukcja obsługi wersja 1.0 WARUNKI BEZPIECZEŃSTWA Przed rozpoczęciem użytkowania urządzenia, należy zapoznać się z instrukcją obsługi w celu zapewnienia właściwej i bezpiecznej pracy urządzenia. Nieprzestrzeganie instrukcji może prowadzić do uszkodzenia urządzenia i/lub naruszenia bezpieczeństwa użytkowania. Użytkownik nie może dokonywać samodzielnych napraw urządzenia. Naprawy i konserwację...

  • Page 24: Informacje Wstępne

    Wsparcie protokołu ONVIF Profile S/G z poziomu przeglądarki Internet Explorer Konfiguracja kamery języki: polski, angielski, i inne NOVUS MANAGEMENT SYSTEM AC Kompatybilne oprogramowanie NOVUS MANAGEMENT SYSTEM VSS Aplikacje mobilne RxCamView (iPhone, Android) Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 25 NVIP-4VE-4231/WLAD, NVIP-4H-4231/WLAD Skrócona instrukcja obsługi wersja 1.0 INFORMACJE WSTĘPNE POZOSTAŁE FUNKCJE Strefy prywatności 4 typu kolor Detekcja ruchu Detekcja audio przekroczenie linii, naruszenie strefy, rozróżnianie obiektów, Analiza obrazu detekcja ruchu Smart z rozróżnianiem obiektów obrót obrazu o 180°, przerzucenie obrazu w pionie, przerzucenie Obróbka obrazu...
  • Page 26 Skrócona instrukcja obsługi wersja 1.0 INFORMACJE WSTĘPNE 1.1 Obudowy kamer NVIP-4VE-4231/WLAD, obudowa wandaloodporna aluminiowa, w kolorze białym. Masa 0.43 kg NVIP-4H-4231/WLAD, obudowa aluminiowa, w kolorze białym, uchwyt ścienny z przepustem kablowym w zestawie. Masa 0.36 kg Uwaga: Jeżeli urządzenie przyniesione zostało z pomieszczenia o niższej temperaturze należy odczekać aż...
  • Page 27 NVIP-4VE-4231/WLAD, NVIP-4H-4231/WLAD Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA Przed uruchomieniem urządzenia należy zapoznać się z opisem i rolą poszczególnych wejść, wyjść oraz elementów regulacyjnych, w które wyposażone jest kamera. 2.1. Opis złącz elektrycznych kamery 1.
  • Page 28 NVIP-4VE-4231/WLAD, NVIP-4H-4231/WLAD Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2.3. Podłączenie zasilania Kamerę można zasilić z dostępnego na rynku zasilacza prądu stałego, pod warunkiem spełnienia przez niego wymogów technicznych kamery. Zasilacz musi dostarczać stabilizowanego napięcia stałego o wartości 12V, musi pozwalać na pobór co najmniej 10W mocy, oraz posiadać wtyk zasilający walcowy DC 2.5/5.5 o właściwej polaryzacji styków:...
  • Page 29 Maksymalny pobór mocy pobierany przez urządzenie korzystające z funkcji ‘Two way power” to 3W. 2.6. Montaż kamer 2.6.1. Montaż kamery NVIP-4VE-4231/WLAD • Odkręcić pierścień mocujący kamerę do podstawy, zdjąć osłonę i pierścień mocujący, wyjąć kamerę z podstawy.
  • Page 30 NVIP-4VE-4231/WLAD, NVIP-4H-4231/WLAD Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2.7. Uruchomienie kamery W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego. Jako źródło zasilania możliwe jest wykorzystanie zewnętrznego stabilizowanego zasilacza o parametrach spełniających wymagania kamery lub przełącznika sieciowego PoE.
  • Page 31 NVIP-4VE-4231/WLAD, NVIP-4H-4231/WLAD Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA • Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy Kamera IP Komputer Transmisja danych - kabel ethernetowy skrosowany 2.8. Konfiguracja parametrów przy użyciu przeglądarki internetowej Domyślne ustawienia sieciowe dla kamer IP to : 1.
  • Page 32 NVIP-4VE-4231/WLAD, NVIP-4H-4231/WLAD Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2.9. Zalecenia dotyczące bezpieczeństwa sieci UWAGA! Poniżej zostały przedstawione podstawowe zalecenia dotyczące budowy oraz konfiguracji systemów telewizji dozorowej podłączonych do sieci Internet, pozwalające ograniczyć ryzyko nieautoryzowanej ingerencji w system przez osoby trzecie.

  • Page 33: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    NVIP-4VE-4231/WLAD, NVIP-4H-4231/WLAD Skrócona instrukcja obsługi wersja 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu płynnego wyświetlania obrazu wideo w maksymalnej rozdzielczości.
  • Page 34 NVIP-4VE-4231/WLAD, NVIP-4H-4231/WLAD Skrócona instrukcja obsługi wersja 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Po pomyślnym zdefiniowaniu hasła administratora wyświetli się okno wyboru pytań odzyskiwania dostępu do kamery. Aby aktywować pytania bezpieczeństwa, należy zaznaczyć opcję „Ustawienie pytań bezpieczeństwa”. Następnie z list pytań należy wybrać pytania, a w pola odpowiedzi należy wpisać własne odpowiedzi.
  • Page 35 W takim wypadku należy kliknąć na link „Kliknij by zainstalować, lub by przejść do karty produktu na stronie Novus i pobrać wtyczkę”. W nowym oknie otworzy się karta katalogowa kamery NVIP- 4VE-4231/WLAD na stronie www.aat.pl, gdzie należy przejść do zakładki „Pliki do pobrania” i pobrać...
  • Page 36 NVIP-4VE-4231/WLAD, NVIP-4H-4231/WLAD Skrócona instrukcja obsługi wersja 1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1. Widok okna zdalnego podglądu 1. Przyciski wyboru strumienia do wyświetlania w oknie zdalnego podglądu. 2. Okno podglądu na żywo.
  • Page 37 NVIP-4VE-4231/WLAD, NVIP-4H-4231/WLAD Skrócona instrukcja obsługi wersja 1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4. Ikony dostępu do kamery: - wyświetla informacje o zalogowanym użytkowniku i wersji apletu - wylogowanie z kamery 5. Wyświetla panel regulacji obrazu - włącza panel regulacji obrazu.
  • Page 38 NVIP-4VE-4231/WLAD, NVIP-4H-4231/WLAD Skrócona instrukcja obsługi wersja 1.0 PRZYWRACANIE USTAWIEŃ FABRYCZNYCH, INSTALACJA KARTY SD 5. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH Kamera posiada w menu opcję resetowania swoich ustawień do wartości fabrycznych. Aby przywrócić ustawienia kamery ustawień domyślnych należy przejść zakładki „Ustawienia domyślne” (Ustawienia zdalne -> Zarządzanie -> Ustawienia domyślne). Następnie należy wybrać...
  • Page 39 NVIP-4VE-4231/WLAD, NVIP-4H-4231/WLAD Skrócona instrukcja obsługi wersja 1.0 NOTATKI Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 40 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 0 546, kontakt@aat.pl www.novuscctv.com/pl 4.07.2023 TF, MK v1.0...
