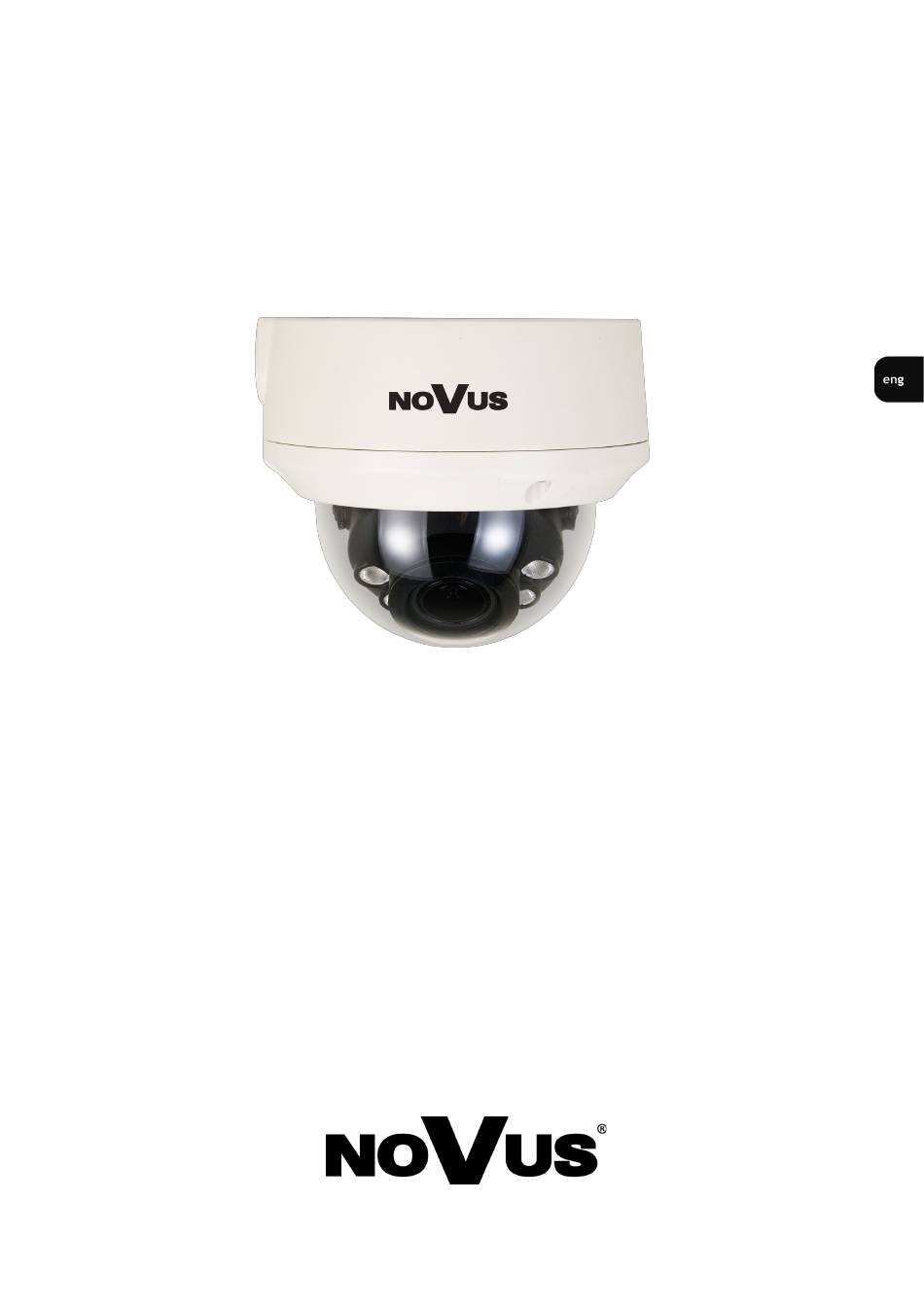

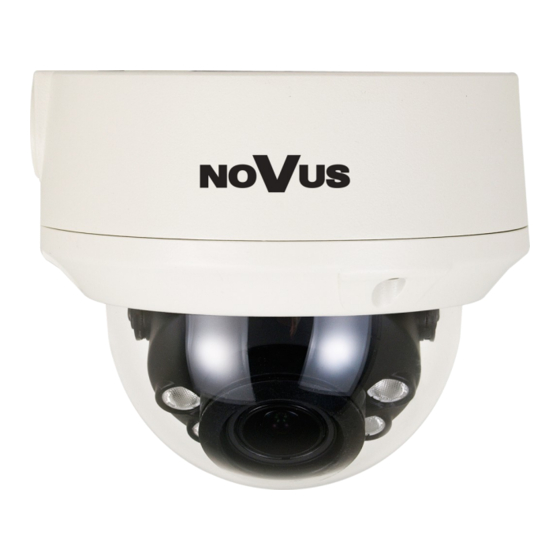

  • Page 1 U s e r ’ s m a n u a l ( s h o r t f o r m ) NVIP-4V-8002M...
  • Page 2 NVIP-4V-8002M User’s manual (short) ver.1.1 IMPORTANT SAFEGUARDS AND WARNINGS EMC (2014/30/EU) and LVD (2014/35/EU) Directives CE Marking Our products are manufactured to comply with requirements of the following directives and national regulations implementing the directives: • Electromagnetic compatibility EMC 2014/30/EU.
  • Page 3 NVIP-4V-8002M User’s manual (short) ver.1.1 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDISPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQEUSTED TO FAMILIARIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Table Of Contents

    NVIP-4V-8002M User’s manual (short) ver.1.1 TABLE OF CONTENTS TABLE OF CONTENTS ....................4 1. FOREWORD INFORMATION ..................5 1.1. General Characteristics ..................5 1.2. Specification .......................6 1.3. Camera dimension ....................7 1.4. Package contents ....................8 2. START-UP AND INITIAL IP CAMERA CONFIGURATION ......... 9 2.1.

  • Page 5: Foreword Information

    Network protocol support : HTTP, TCP/IP, IPv4/IPv6, UDP, HTTPS, FTP, DHCP, DNS, NTP, RTSP, RTP, UPnP, PPPoE, SMTP, RTCP • Software: NMS (NOVUS MANAGEMENT SYSTEM) for video recording, live monitoring, playback and remote IP devices administration • Enclosure vandal proof IK10 •...

  • Page 6: Specification

    NVIP-4V-8002M User’s manual (short) ver.1.1 FOREWORD INFORMATION 1.2. Specification Image Image Sensor 4 MPX progresive scan CMOS sensor 1/3” OV Number of Effective Pixels 2688 (H) x 1520 (V) 0.06 lx/F1.3 - color mode, Min. Illumination 0 lx (IR on) - B/W mode...

  • Page 7: Camera Dimension

    NVIP-4V-8002M User’s manual (short) ver.1.1 FOREWORD INFORMATION 1.3. Camera dimensions All dimensions are in mm All rights reserved © AAT Holding S.A.

  • Page 8: Package Contents

    NVIP-4V-8002M User’s manual (short) ver.1.1 FOREWORD INFORMATION 1.4. Package contents 1.4. Package contents After you open the package make sure that the following elements are inside: After you open the package make sure that the following elements are inside: •...

  • Page 9: Start-Up And Initial Ip Camera Configuration

    NVIP-4V-8002M User’s manual (short) ver.1.1 START-UP AND INITIAL CAMERA CONFIGURATION 2. START-UP AND INITIAL IP CAMERA CONFIGURATION 2.1. Description of connectors and control tools 1. Visible Light Sensor 2. RESET button 3. Service video output connector (BNC) 4. MicroSD card slot Description of electrical connectors: 1.

  • Page 10: Camera Mounting

    NVIP-4V-8002M User’s manual (short) ver.1.1 START-UP AND INITIAL CAMERA CONFIGURATION 2.2. Camera mounting 2.2. Camera mounting Use the included allen key to remove the camera cover dome screws (1) and remove cover dome. 2. Use the included mounting template or the camera to mark holes for the mounting screws.

  • Page 11: Connecting Ethernet Cable

    NVIP-4V-8002M User’s manual (short) ver.1.1 START-UP AND INITIAL CAMERA CONFIGURATION Camera module is placed on a mount allowing 3-axis module position adjustment. WARNING! Please pay attention to wires connecting camera module with camera body, while you are adjusting camera module position.

  • Page 12: Starting The Ip Camera

    START-UP AND INITIAL CAMERA CONFIGURATION 2.4. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network switch with PoE support (IEEE 802.3af). You can also connect it directly via power supply adapter with parameters compatible with camera power supply specification.

  • Page 13: Initial Configuration Via The Web Browser

    192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.

  • Page 14: Security Recommendations For Network Architecture And Configuration

    NVIP-4V-8002M User’s manual (short) ver.1.1 START-UP AND INITIAL CAMERA CONFIGURATION 2.6. Security recommendations for network architecture and configuration WARNING! Below are shown security recommendations for network architecture and configuration CCTV systems that connected Internet reduce risk of unauthorized interference with the system by a third party.

  • Page 15: Network Connection Utilizing Web Broswer

    NVIP-4V-8002M User’s manual (short) ver.1.1 NETWORK CONNECTION UTILIZING WEB BROWSER 3. NETWORK CONNECTION VIA WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming image display in 2592 x 1520 resolution and 30 fps speed.
  • Page 16 NVIP-4V-8002M User’s manual (short) ver.1.1 NETWORK CONNECTION VIA WEB BROWSER If you’re first time running the camera, you will see screen as below. Download and setup To correctly camera working, you need a plugin, you have to download and install it as below.
  • Page 17 NVIP-4V-8002M User’s manual (short) ver.1.1 NETWORK CONNECTION VIA WEB BROWSER • Click Install button • After installation, click Finished button Caution: In Windows Vista/7/8/10 the ActiveX applet may be blocked by Windows Defender or User account control. In such case you should allow to run this applet, or simply disable these functions.

  • Page 18: Www Interface - Working With Ip Camera

    NVIP-4V-8002M User’s manual (short) ver.1.1 WWW INTERFACE - WORKING WITH IP CAMERA 4. WWW INTERFACE - WORKING WITH IP CAMERA 4.1. Displaying live video 1. Camera menu: • Live Video - opens the camera live video • Playback - opens the camera playback - to maintain correct operation you must add IP camera address to Compatibility View in browser settings (look at 4.2 chapter)

  • Page 19: Adding A Site To The Compatibility View List

    NVIP-4V-8002M User’s manual (short) ver.1.1 ELECTRIC CONNECTORS AND ACCESORIES 4.2 Adding a site to the Compatibility View list 1. Open Internet Explorer, select the Tools button and then select Compatibility View settings (1). 2. Under Add this website, enter the URL of the site you want to add to the list (2), and then select Add (3).

  • Page 20: Sd Card Installation

    NVIP-4V-8002M User’s manual (short) ver.1.1 ELECTRIC CONNECTORS AND ACCESORIES 5.2. microSD card installation Camera supports microSD, cards with their capacity up to 128GB. In order to install the card properly, please follow the instructions below: • Turn the camera off.

  • Page 21: Restoring Factory Defaults

    NVIP-4V-8002M User’s manual (short) ver.1.1 RESTORING FACTORY DEFAULTS 6. RESTORING FACTORY DEFAULTS NOVUS IP cameras allow to restore defaults via: • software (web browser level) resetting the camera settings • hardware (using reset) restores factory defaults. 6.1. Restoring software factory defaults Factory software default restores default settings of the IP camera except network settings.
