WARNUNG
Beachten Sie die Belastungsgrenze von 23 kg (50 lbs).
•
Beim Absenken, den Tisch mit einer Hand halten und mit der anderen Hand die Verriegelungs-
•
vorrichtung lösen.

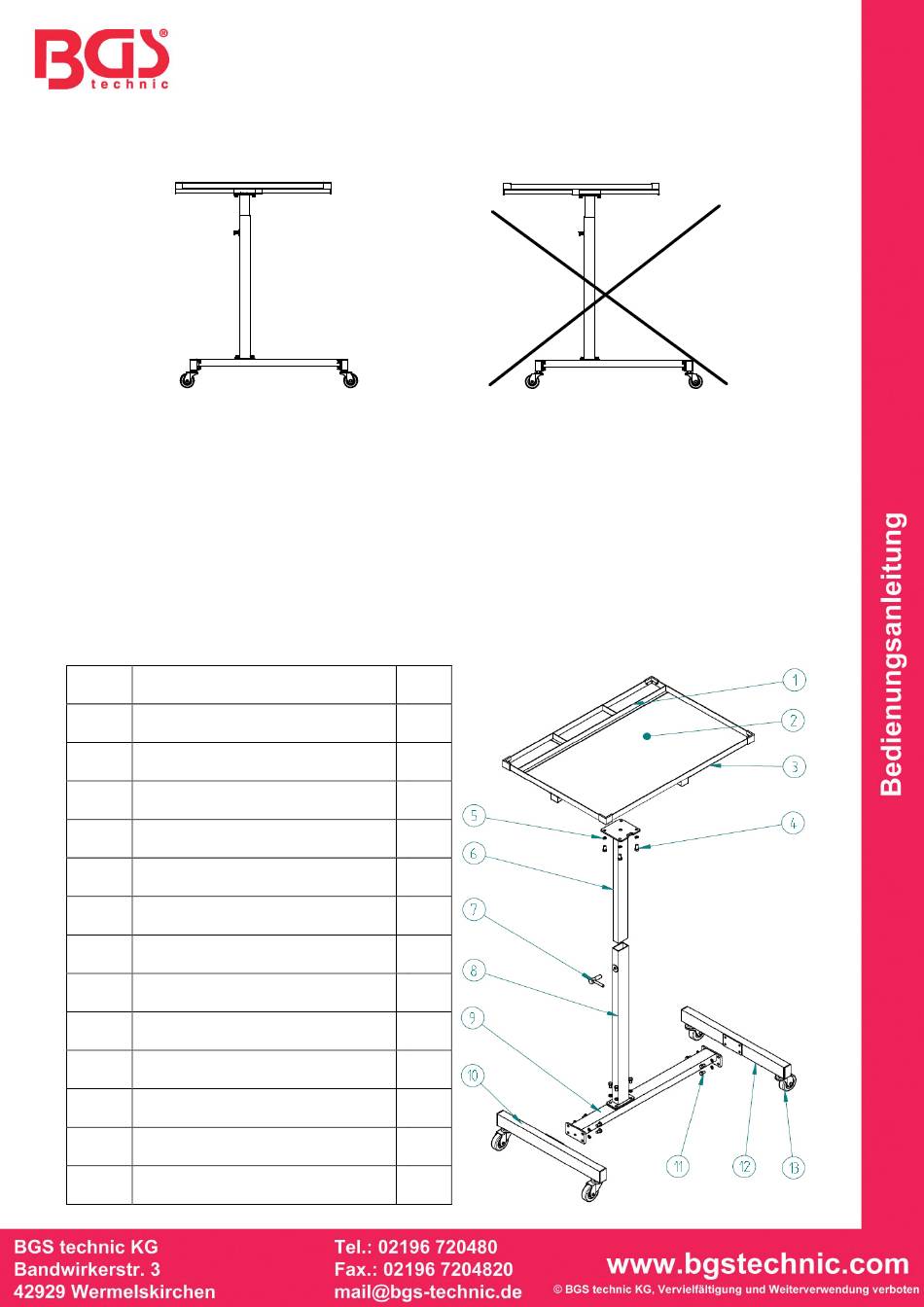

Die Tischplatte darf nicht über die Radposition hinausragen. (siehe Abb.1). Um ein Kippen zu
•
vermeiden, die Tischplatte nicht über den max. Radabstand hinaus drehen.
Nach dem Einstellen der Tischplatte sicherstellen, dass die Verriegelung korrekt arretiert ist.
•
Den Tisch nur auf ebener und glatter Oberfläche verwenden. Kipp- und Wegrollgefahr!
•
Zum Schutz lackierter Oberflächen von abgelegten Bauteilen immer eine kratzfeste Abdeckung
•
verwenden.
Die maximale Tischplattenhöhe nicht überschreiten, erkennbar an der Warnlinie auf dem
•
Tischpfosten.
MONTAGE
Teil
Bezeichnung
1
Kleine Ablagefläche
2
Große Ablagefläche
3
Tischplatte
4
Montagebolzen für Tischplatte
5
Federscheiben
6
Oberer Tischpfosten
7
Tisch-Einstellschraube
8
Unterer Tischpfosten
9
Traverse
10
Radaufnahmerahmen vorne
11
Schrauben für Querstütze
12
Radaufnahmerahmen hinten
13
Kugelgelagertes Rad
Arbeitstisch, fahrbar
Abb.1
Stk.
3
1
1
4
16
1
1
1
1
1
12
1
4
Art. 4101
