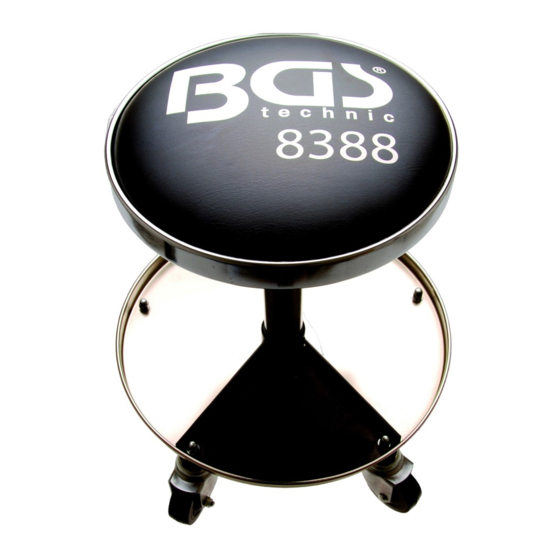

Werkstatt-Arbeitssitz mit 5 Rollen
Mechanics Creeper, 5 Castors
Montagediagramm
1 Sitzfläche
2 Höhenverstellung (Hebel)
3 Mutter 14mm
4 Federscheibe
5 Scheibe
6 Zylinder
7 Fachunterteilung
8 Magnetpad
9 Schale
10 Unterer Rahmen
11 Lenkrollen
Eigenschaften
Sitzfläche, gepolstert
Ablagefach im Fußteil
Höhe: 450 - 650 mm
Sitzfläche: Ø 360 mm
Ablagefach: Ø 440 mm
Max. Tragfähigkeit: 135 Kg
Benötigte Werkzeuge
14 mm Schlüssel
Assembly Diagram
1 Seat
2 Height adj. Lever
3 Nut 14mm
4 Spring Washer
5 Washer
6 Cylinder
7 Tray Divider
8 Magnetic Pad
9 Tray
10 Sub Frame
11 Caster
Features
Padded Seat
Storage Compartment
Hight: 450 - 650 mm
Seat: Ø 360 mm
Compartment: Ø 440 mm
Max. Capacity: 135 Kg
Required Tools
14 mm wrench
BGS 8388
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for BGS technic 8388
Summary of Contents for BGS technic 8388
- Page 1 BGS 8388 Werkstatt-Arbeitssitz mit 5 Rollen Mechanics Creeper, 5 Castors Montagediagramm Assembly Diagram 1 Sitzfläche 1 Seat 2 Höhenverstellung (Hebel) 2 Height adj. Lever 3 Mutter 14mm 3 Nut 14mm 4 Federscheibe 4 Spring Washer 5 Scheibe 5 Washer 6 Zylinder...
- Page 2 Montageanleitung Packen Sie alle Teile aus und kontrollieren Sie die Vollständigkeit aller Teile bevor Sie das Verpackungsmaterial entsorgen. Montieren Sie, wie in der Abb. gezeigt, die Rollen (11) mit dem unteren Rahmen (10) an der Schale (9) und der Fachunterteilung (7) und ziehen Sie die Schrauben fest. Platzieren Sie den Pneumatikzylinder (6) wie dargestellt in den unteren Rahmen.
- Page 3 Wir erklären in alleiniger Verantwortung, dass die Bauart des Produktes: We declare that the following designated product: Nous déclarons sous propre responsabilité que ce produit: Declaramos bajo nuestra sola responsabilidad que este producto: Werkstatt-Arbeitssitz ( BGS Art. 8388 ) Mechanics Creeper Tabouret de mécanicien Taburete para mecanicos folgenden einschlägigen Bestimmungen entspricht:...
