Bosi 63711 Assembly And Installation Manual

Manual de Montagem e Instalação/Assembly and Installation Manual/Manual de Montaje y Instalación
Instruções preliminares: Antes de iniciar a montagem e instalação do móvel, leia atentamente todas as instruções. A montagem e instalação do
produto devem ser executadas sobre uma superfície limpa e plana. Recomendamos a contratação de profissionais para a execução de instalações
hidráulicas e elétricas.
Preliminary Instructions: Before you begin assembling and installing the furniture, read all the instructions carefully. Assembly and installation of
the product must be performed on a clean and flat surface. We recommend hiring professionals to perform hydraulic and electrical installations.
Instrucciones: Antes de iniciar el montaje e instalación de mobiliario, lea atentamente todas las instrucciones. El montaje y la instalación del
producto deben realizarse sobre una superficie limpia y plana. Recomendamos la contratación de profesionales para llevar a cabo los sistemas
hidráulicos y eléctricos.

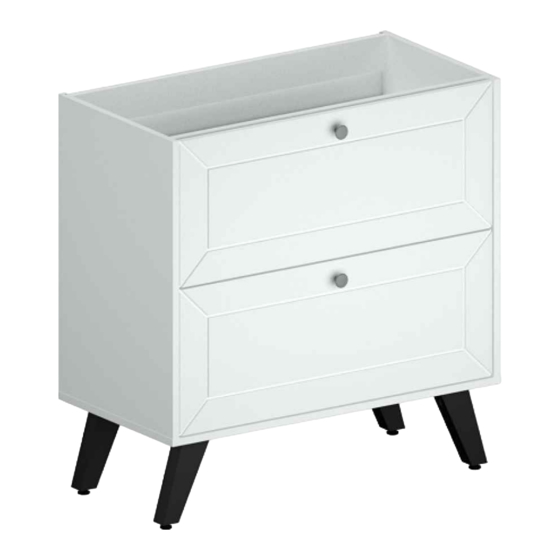

Provença Balcão
Provença Cabinet
Provença Vanitorio
Código
Medidas / Measures / Medidas
Code
cm
Codigo
63711 29" 51/64 x 11" 7/64 x 0" 3/32
75,7 x 28,2 x 0,25
62312
31 x 13 x 1,5 12" 13/64 x 5" 1/8 x 0" 19/32
62313
31 x 13 x 1,5 12" 13/64 x 5" 1/8 x 0" 19/32
62346
31 x 7 x 1,5 12" 13/64 x 2" 3/4 x 0" 19/32
62347
31 x 7 x 1,5 12" 13/64 x 2" 3/4 x 0" 19/32
62348
12" 13/64 x 2" 3/4 x 0" 19/32
31 x 7 x 1,5
62349
12" 13/64 x 2" 3/4 x 0" 19/32
31 x 7 x 1,5
62376
74,8 x 7 x 1,5 29" 29/64 x 2" 3/4 x 0" 19/32
62377
72,4 x 7,1 x 1,5 28" 1/2 x 2" 51/64 x 0" 19/32
62378
11" 3/8 x 2" 3/4 x 0" 19/32
28,9 x 7 x 1,5
62379
28" 15/32 x 7" 53/64 x 0" 19/32
72,3 x 19,9 x 1,5
62380
28,9 x 7 x 1,5 11" 3/8 x 2" 3/4 x 0" 19/32
62381
26,8 x 31,9 x 0,25 10" 35/64 x 12" 9/16 x 0" 3/32
62382
70,2 x 31,9 x 0,25 27" 41/64 x 12" 9/16 x 0" 3/32
62442
12" 13/64 x 5" 1/8 x 0" 19/32
31 x 13 x 1,5
62443
31 x 13 x 1,5 12" 13/64 x 5" 1/8 x 0" 19/32
62643
31 x 19,9 x 1,5 12" 13/64 x 7" 53/64 x 0" 19/32
62644
31 x 19,9 x 1,5 12" 13/64 x 7" 53/64 x 0" 19/32
62671
28,9 x 13 x 1,5 11" 3/8 x 5" 1/8 x 0" 19/32
62672 28,9 x 13 x 1,5 11" 3/8 x 5" 1/8 x 0" 19/32
62673
15,4 x 12,1 x 0,25 6" 1/16 x 4" 49/64 x 0" 3/32
62674
14,5 x 7 x 1,5 5" 45/64 x 2" 3/4 x 0" 19/32
62957
61 x 40 x 1,5 24" 1/64 x 15" 3/4 x 0" 19/32
62958
61 x 40 x 1,5 24" 1/64 x 15" 3/4 x 0" 19/32
62959
30" 45/64 x 15" 3/4 x 0" 19/32
78 x 40 x 1,5
62960
74,2 x 30 x 1,5 29" 7/32 x 11" 13/16 x 0" 19/32
62961
74,2 x 30 x 1,5 29" 7/32 x 11" 13/16 x 0" 19/32
A Móveis Bosi não disponibiliza serviço de montagem. O produto segue com manual de instalação e todas as ferragens necessárias para sua montagem.
Before assembling your furniture, read the Assembly and Installation Manual carefully, and keep it for future checking.
Antes de armar su mueble, lea el Manual de Montaje e Instalación cuidadosamente y consérvelo para futuras referencias.
Para montar e instalar este produto você vai precisar de:/To assemble and install this
product, you will need:/Para armar e instalar este producto se necesita:
2 Pessoas
2 People
2 Personas
IDENTIFICAÇÃO DOS ACESSÓRIOS/ ACCESSORY IDENTIFICATION / IDENTIFICACIÓN DE ACCESORIOS
A
B
C
D
E
Qtd.
Qty.
F
inches
Qtd.
2
K
1 1
L
1 1
N
1
1
V
1
AB
1
AG
2
1
AQ
1
1
1
1
4
1
1
1
1
Informações adicionais:
Para limpar o móvel e o lavatório use um pano levemente umedecido apenas com água. Em seguida, use
1
um pano seco. O móvel é resistente a respingos de água e à umidade natural do banheiro. Após realizar
1
a instalação do produto, verifique se os dispositivos hidráulicos apresentam algum tipo de vazamento.
Caso haja vazamento, entre em contato com um encanador para solucionar o problema. Água em
1
excesso e acumulada em decorrência de vazamentos pode danificar os móveis, o que não é coberto pela
garantia.
2

Additional Information:

2
To clean the cabinet and the washbasin, use a soft, moist cloth (with water). Then use a dry cloth.
1
The furniture is resistant to water splashes and the natural humidity of the bathroom. After installing the
product, check if the hydraulic devices are leaking. If there is a leakage, contact a plumber to solve the
1
problem. Excessive water can damage the product, which is not covered by the warranty.
1
Informaciones adicionales:
1
Para limpiar el mueble utilice un paño suave ligeramente humedecido con agua, seguido por un paño
1 seco. El mobiliario está sellado para resistir la humedad del baño y gotas de agua. Después de instalar el
producto, verifique que los dispositivos hidráulicos no tengan fugas. Si hay una fuga, comuníquese con
un plomero para resolver el problema. El exceso de agua acumulada debido a fugas puede dañar los
muebles, lo cual no está cubierto por la garantía.
Chave Phillips Nível
Phillips screwdriver Bubble level
Destornillador Phillips
Nivel
Cavilha/Wooden dowel/Clavija
Haste minifix/Minifix screw/
Tornillo minifix
Tambor minifix/Minifix cam lock/
Caja minifix
Corrediça/Metallic slide
Guía Telescópia
Parafuso cabeça chata/Flat head screw/
Tornillo de cabeza plana
Parafuso cabeça chata/Flat head screw/
Tornillo de cabeza plana
Tapa furo adesivo/Adhesive hole cover/
Tapa adhesiva
Puxador/Handle/Manija
Parafuso flangeado/Flange head screw/
Tornillo de cabeza flangeada
Pé para balcão/Cabinet foot/
Pie para el gabinete
Prego/Nail/Clavo
Perfil 'H'/'H' profile/Perfil 'H'
Parafuso cabeça chata/Flat head screw/
Tornillo de cabeza plana
Para desmontar as corrediças
use as travas laterais.
To disassemble the slides use
the black release lever.
Para desmontar las guías use las
palancas de liberación.
www.bosi.com.br
55 54 3452 5890
Furadeira/Parafusadeira
Trena Martelo
Drill
Tape measure Hammer
Cinta métrica Taladro/Destornillador eléctrico Martillo
8 x 30 mm
0" 5/16 x 1" 3/16 in
32 x 7 mm
1" 17/64 x 0" 9/32 in
15 x 12 mm
0" 19/32 x 0" 15/32 in
300 mm
11" 13/16 in
4 x 14 mm
0" 5/32 x 0" 35/64 in
3,5 x 40 mm
0" 9/64 x 1" 37/64 in
19 mm
0" 3/4 in
100 mm
3" 15/16 in
3,5 x 25 mm
0" 9/64 x 0" 63/64 in
100 mm
3" 15/16 in
15 mm
0" 19/32 in
748 mm
29" 29/64 in
6 x 30 mm
0" 15/64 in x 1" 3/16 in
1
Martelo de Borracha
Rubber mallet
Martillo de goma
Quantidade
Quantity
54
18
18
6
36
10
10
2
2
4
8
1
4
2
