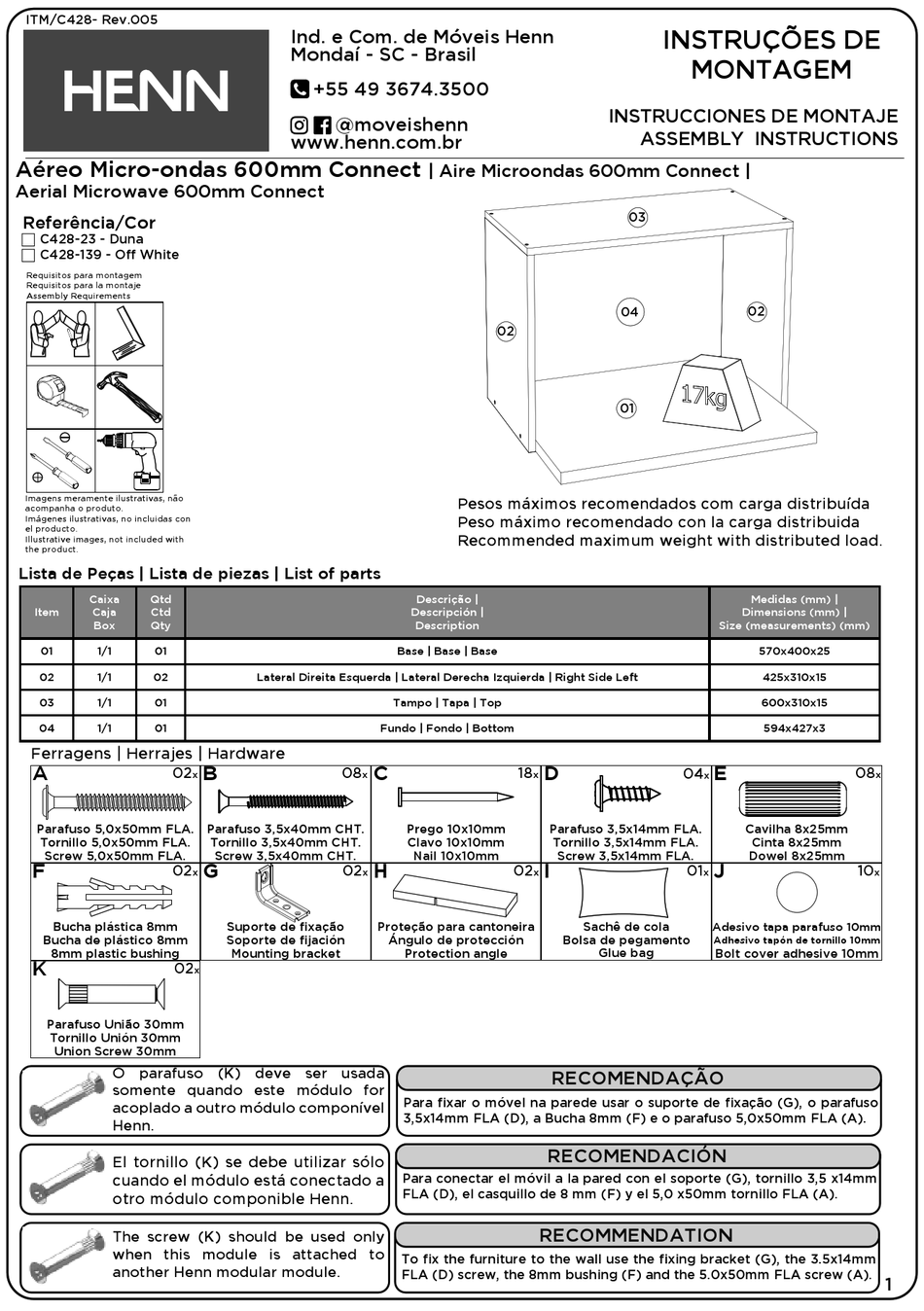

HENN C428-23 Assembly Instructions

ITM/C428- Rev.005

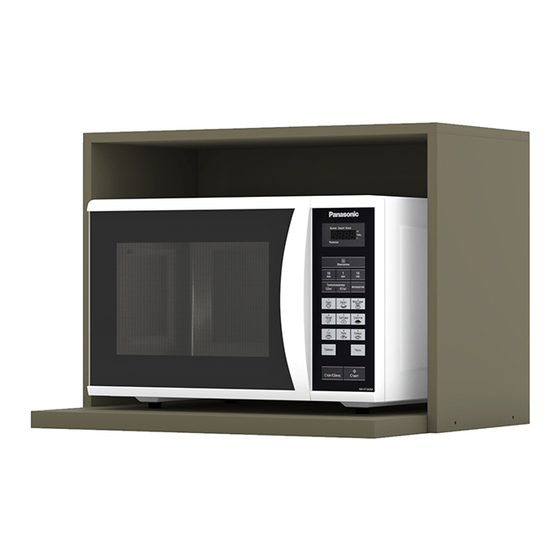

Aéreo Micro-ondas 600mm Connect
Aerial Microwave 600mm Connect
Referência/Cor
 C428-23 - Duna
 C428-139 - Off White
Requisitos para montagem
Requisitos para la montaje

Assembly Requirements

Imagens meramente ilustrativas, não
acompanha o produto.
Imágenes ilustrativas, no incluidas con
el producto.
Illustrative images, not included with
the product.
Lista de Peças | Lista de piezas | List of parts
Caixa Qtd
Item Caja Ctd
Box Qty
01 1/1 01
02 1/1 02
03 1/1 01
04 1/1 01
Ferragens | Herrajes | Hardware
A
02
Parafuso 5,0x50mm FLA. Parafuso 3,5x40mm CHT.
Tornillo 5,0x50mm FLA.
Screw 5,0x50mm FLA.
F
02
Bucha plástica 8mm
Bucha de plástico 8mm
8mm plastic bushing
K
02
Parafuso União 30mm
Tornillo Unión 30mm
Union Screw 30mm
O parafuso (K) deve ser usada
somente quando este módulo for
acoplado a outro módulo componível
Henn.
El tornillo (K) se debe utilizar sólo
cuando el módulo está conectado a
otro módulo componible Henn.
The screw (K) should be used only
when this module is attached to
another Henn modular module.
Ind. e Com. de Móveis Henn
Mondaí - SC - Brasil
+55 49 3674.3500
@moveishenn
www.henn.com.br
Lateral Direita Esquerda | Lateral Derecha Izquierda | Right Side Left
B
08
x x
Tornillo 3,5x40mm CHT.
Screw 3,5x40mm CHT.
G
02
x x
Suporte de fi xação
Soporte de fi jación
Mounting bracket
x
| Aire Microondas 600mm Connect |
02
Pesos máximos recomendados com carga distribuída
Peso máximo recomendado con la carga distribuida
Recommended maximum weight with distributed load.
Descrição |
Descripción |
Description
Base | Base | Base
Tampo | Tapa | Top
Fundo | Fondo | Bottom
C D
18
x
Prego 10x10mm
Clavo 10x10mm
Nail 10x10mm
H I
02
x
Proteção para cantoneira
Ángulo de protección
Protection angle
Para fi xar o móvel na parede usar o suporte de fi xação (G), o parafuso
3,5x14mm FLA (D), a Bucha 8mm (F) e o parafuso 5,0x50mm FLA (A).
RECOMENDACIÓN
Para conectar el móvil a la pared con el soporte (G), tornillo 3,5 x14mm
FLA (D), el casquillo de 8 mm (F) y el 5,0 x50mm tornillo FLA (A).

RECOMMENDATION

To fi x the furniture to the wall use the fi xing bracket (G), the 3.5x14mm
FLA (D) screw, the 8mm bushing (F) and the 5.0x50mm FLA screw (A).
INSTRUÇÕES DE
MONTAGEM
INSTRUCCIONES DE MONTAJE
ASSEMBLY INSTRUCTIONS
03
04
01
Size (measurements) (mm)
E
04
x
Parafuso 3,5x14mm FLA.
Tornillo 3,5x14mm FLA.
Screw 3,5x14mm FLA.
J
01
x
Sachê de cola Adesivo tapa parafuso 10mm
Bolsa de pegamento Adhesivo tapón de tornillo 10mm
Glue bag Bolt cover adhesive 10mm
RECOMENDAÇÃO
02
Medidas (mm) |
Dimensions (mm) |
570x400x25
425x310x15
600x310x15
594x427x3
08
x
Cavilha 8x25mm
Cinta 8x25mm
Dowel 8x25mm
10
x
1
