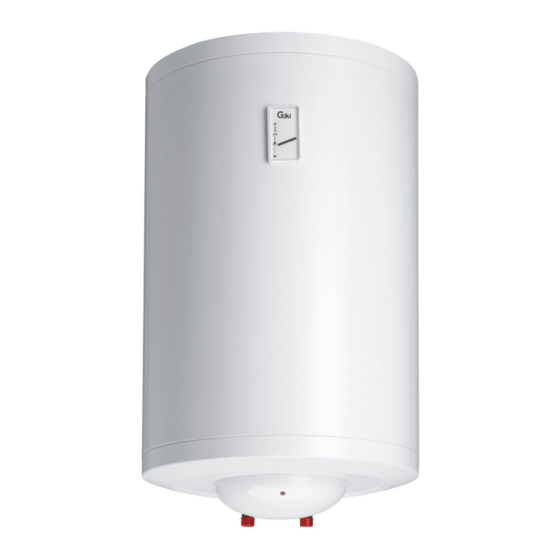

tiki PRIME 30 Instructions For Use Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
PRIME 30 - 150

Advertisement

loading
Need help?

Need help?

Do you have a question about the PRIME 30 and is the answer not in the manual?

Questions and answers

Related Manuals for tiki PRIME 30

Summary of Contents for tiki PRIME 30

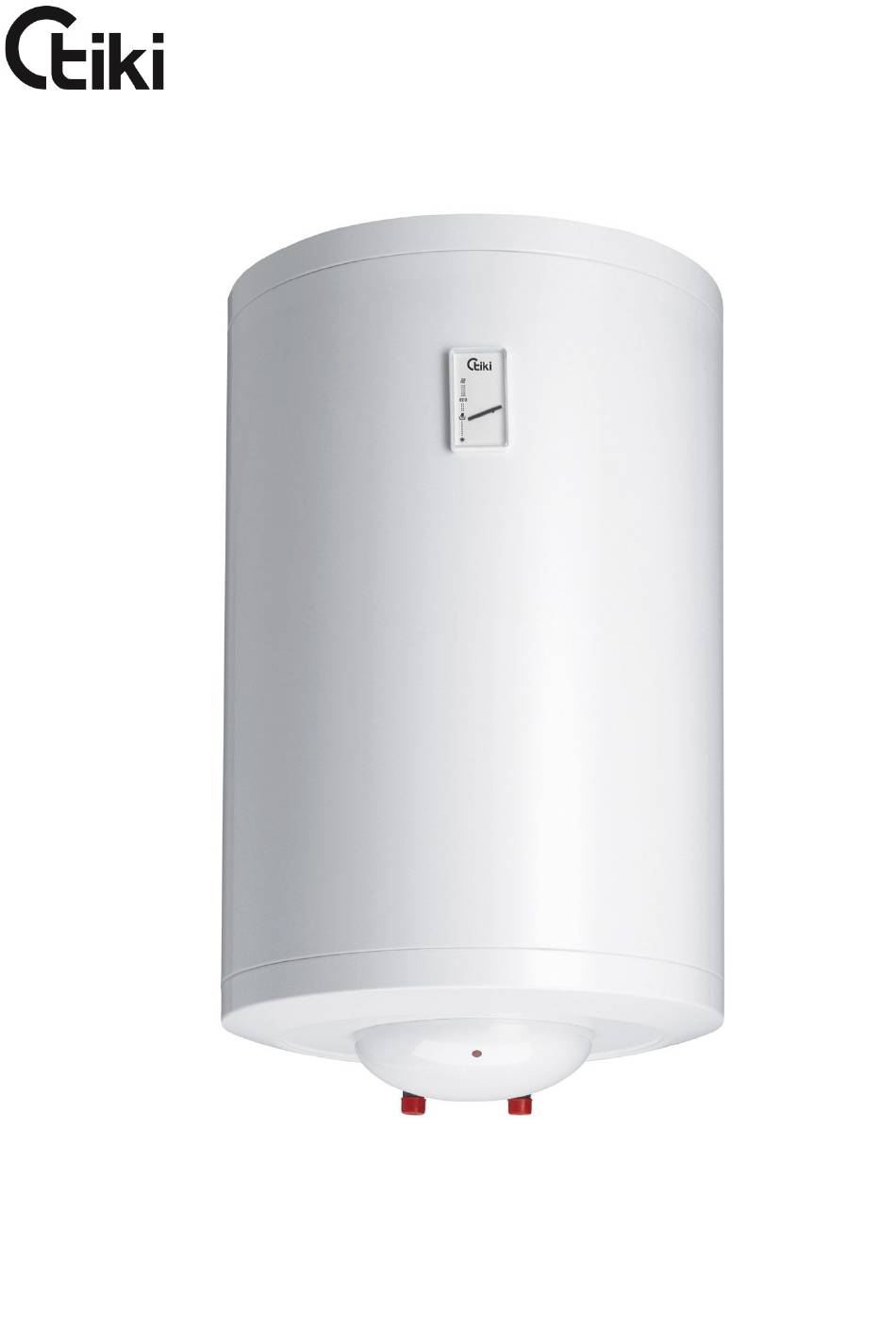

  • Page 1 PRIME 30 - 150...
  • Page 2 Gebrauchsanweisung Instructions for Use Upute za upotrebu Navodila za uporabo Uputstva za upotrebu...
  • Page 3 HINWEISE Das Gerät kann von Kindern ab 8 Jahren und Personen mit begrenzten physischen, sinnlichen und psychischen Fähigkeiten oder mit ungenügend Erfahrungen bzw. Kenntnis benutzt werden, falls sie dabei kontrolliert werden oder über die sichere Anwendung des Gerätes belehrt worden sind und dass sie die eventuelle damit verbundene Gefahr verstehen.

  • Page 4: Installation

    Sollten Sie den Warmwasserbereiter vom Stromnetz trennen, müssen Sie im bei Frostgefahr das Wasser aus dem Kessel entleeren. Bitte versuchen Sie nicht, eventuelle Fehler am Gerät selbst zu beseitigen, wenden Sie sich lieber an den nächsten bevollmächtigten Kundendienst. Unsere Produkte bestehen aus den umgebungs- und gesundheitsfreundlichen Bauteilen.
  • Page 5 TG 30 N 275 173 80 TG 50 N 365 200 130 TG 80 N 565 205 180 TG 100 N 715 215 260 TG 120 N 1081 865 205 260 TG 150 N 1296 1065 220 260 Anschluss- und Montagedimensionen des Warmwasserbereiters [mm] WASSERANSCHLUSS Die Wasseristallation muss gemäß...

  • Page 6: Elektrischer Anschluss

    Das richtige Funktionieren des Sicherheitsventils müssen Sie in regelmässigen Zeitabständen selber überprüfen und nach Bedarf den Kalk entfernen und die eventuelle Blockade des Ventils beseitigen. Bei einer Prüfung ist durch Verschiebung des Hebels oder durch Lösen der Ventilmutter (je nach Ventiltyp) der Auslauf aus dem Sicherheitsventil zu öffnen.

  • Page 7: Gebrauch Und Wartung

    Legende: 1 - Anschlussklemme 2 - Thermostat mit zweipolige Thermosicherung 3 - Heizkörper 4 - Kontrolleuchte L - Phasenleiter N - Neutralleiter - Schutzleiter Elektroschaltbild HINWEIS: Vor jedem Eingriff ist der Warmwasserspeicher spannungsfrei zu schalten! GEBRAUCH UND WARTUNG Nach dem Anschluss an die Wasserleitung und das Stromnetz ist der Warmwasserbereiter zum Gebrauch bereit.
  • Page 8 [V~] Schutzklasse Schutzart (Schutzstufe) IP23 1) Verordnung der Kommission EU 812/2013; EN 50440 2) EN 50440 WIR BEHALTEN UNS DAS RECHT FÜR ÄNDERUNGEN VOR, DIE DIE FUNKTIONALITÄT DES GERÄTES NICHT BEEINTRÄCHTIGEN. Die Gebrauchsanweisungen finden Sie auch auf unseren Webseiten http://www.tiki.si.
  • Page 9 WARNINGS The appliance may be used by children older than 8 years old, elderly persons and persons with physical, sensory or mental disabilities or lacking experience and knowledge, if they are under supervision or taught about safe use of the appliance and if they are aware of the potential dangers.
  • Page 10 Our products incorporate components that are both environmentally safe and harmless to health, so they can be disassembled as easily as possible and recycled once they reach their final life stage. Recycling of materials reduces the quantity of waste and the need for production of raw materials (e.g.

  • Page 11: Connection To The Water Supply

    TG 30 N 275 173 80 TG 50 N 365 200 130 TG 80 N 565 205 180 TG 100 N 715 215 260 TG 120 N 1081 865 205 260 TG 150 N 1296 1065 220 260 Connection and installation dimensions of the water heater [mm] CONNECTION TO THE WATER SUPPLY The water heater connections for the inlet and outlet of water are colour-coded.
  • Page 12 Closed (pressure) system Open (non-pressure) system Legend: 1 - Safety valve 6 - Checking fitting 2 - Test valve 7 - Funnel with outlet connection 3 - Non-return valve 8 - Expansion tank 4 - Pressure reduction valve H - Cold water 5 - Closing valve T - Hot water Between the water heater and safety valve, no closing valve may be built in...

  • Page 13: Operation And Maintenance

    Legend: 1 - Connection terminal 2 - Thermostat and bipolar thermal cut-out 3 - Electric heating element 4 - Pilot lamp L - Live conductor N - Neutral conductor - Earthing conductor Electric installation CAUTION: Before any intervention into the interior of the water heater, disconnect it from the power supply network! OPERATION AND MAINTENANCE After connecting to the water and power supply, the heater is ready for use.
  • Page 14 Degree of protection IP23 1) EU Regulation 812/2013; EN 50440 2) EN 50440 WE RESERVE THE RIGHT TO MAKE CHANGES THAT DO NOT IMPAIR THE FUNCTIONALITY OF THE DEVICE. The user manual can also be found at our website http://www.tiki.si.
  • Page 15 UPOZORENJA Uređaj mogu koristiti djeca starija od 8 godina i osobe sa smanjenim tjelesnim, osjetnim ili mentalnim sposobnostima, odnosno nedovoljnim iskustvom ili znanjem samo ako su pod nadzorom ili podučeni o uporabi uređaja na siguran način i ako razumiju potencijalne opasnosti. Djeca se ne smiju igrati uređajem.
  • Page 16 Naši su proizvodi opremljeni ekološki besprijekornim i zdravstveno ispravnim neškodljivim komponentama te su proizvedeni tako da se u svojoj posljednjoj fazi trajanja mogu što jednostavnije rastaviti i reciklirati. Reciklažom materijala smanjuju se količine otpada i potreba za proizvodnjom osnovnih materijala (naprimjer kovine), što iziskuje puno energije i uzrokuje emisije štetnih tvari.
  • Page 17 TG 30 N 275 173 80 TG 50 N 365 200 130 TG 80 N 565 205 180 TG 100 N 715 215 260 TG 120 N 1081 865 205 260 TG 150 N 1296 1065 220 260 Priključne i montažne mjere grijalice [mm] PRIKLJUČAK NA VODOVODNU MREŽU Dovod i odvod vode na cijevima grijalice označeni su u boji.

  • Page 18: Priključivanje Na Električnu Mrežu

    Zatvoreni (tlačni) sustav Otvoreni (protočni) sustav Legenda: 1 - Sigurnosni ventil 6 - Ispitni nastavak 2 - Ispitni ventil 7 - Čašica s priključkom na izljev 3 - Nepovratni ventil 8 - Ekspanzijska posuda 4 - Redukcijski ventil tlaka H - Hladna voda 5 - Zaporni ventil T - Topla voda POZOR! Između uređaja i sigurnosnog ventila ne smije se ugraditi zaporni...
  • Page 19 Legenda: 1 - Priključna spojka 2 - Termostat i dvopolni toplinski osigurač 3 - Grijač 4 - Signalno svjetlo L - Fazni vodič N - Neutralni vodič - Zaštitni vodič Električna spojna shema POZOR! Prije svakoga zahvata u unutarnjost grijalice obvezatno isključiti grijalicu iz električne mreže.
  • Page 20 2000 Priključni napon [V~] Klasa zaštite Stupanj zaštite IP23 1) Uredba komisije EU 812/2013; EN 50440 2) EN 50440 PRIDRŽAVAMO PRAVO NA IZMJENE KOJE NE UTJEČU NA FUNKCIONALNOST UREĐAJA. Upute za uporabu dostupne su i na našoj internetskoj stranici http://www.tiki.si.
  • Page 21 OPOZORILA Aparat lahko uporabljajo otroci stari 8 let in starejši in osebe z zmanjšanimi fizičnimi, čutnimi ali mentalnimi sposobnostmi ali s pomanjkanjem izkušenj oz. znanjem če so pod nadzorom ali poučeni glede uporabe aparata na varen način in da razumejo možne nevarnosti.
  • Page 22 Prosimo Vas, da morebitnih okvar na grelniku ne popravljate sami, ampak o njih obvestite najbližjo pooblaščeno servisno službo. Naši izdelki so opremljeni z okolju in zdravju neškodljivimi komponentami in so izdelani tako, da jih lahko v njihovi zadnji življenjski fazi čim bolj enostavno razstavimo in recikliramo.
  • Page 23 TG 30 N 275 173 80 TG 50 N 365 200 130 TG 80 N 565 205 180 TG 100 N 715 215 260 TG 120 N 1081 865 205 260 TG 150 N 1296 1065 220 260 Priključne in montažne mere grelnika [mm] PRIKLJUČITEV NA VODOVODNO OMREŽJE Dovod in odvod vode sta na ceveh grelnika barvno označena.

  • Page 24: Priključitev Na Električno Omrežje

    Zaprti (tlačni) sistem Odprti (netlačni) sistem Legenda: 1 - Varnostni ventil 6 - Preizkusni nastavek 2 - Preizkusni ventil 7 - Lijak s priključkom na odtok 3 - Nepovratni ventil 8 - Ekspanzijska posoda 4 - Redukcijski ventil tlaka H - Hladna voda 5 - Zaporni ventil T - Topla voda Med grelnik in varnostni ventil ne smete vgraditi zapornega ventila, ker bi s tem...
  • Page 25 Legenda: 1 - Priključna sponka 2 - Termostat in dvopolna toplotna varovalka 3 - Grelo 4 - Kontrolna svetilka L - Fazni vodnik N - Nevtralni vodnik - Zaščitni vodnik Shema električne vezave OPOZORILO: Pred vsakim posegom v njegovo notranjost morate grelnik obvezno izključiti iz električnega omrežja! UPORABA IN VZDRŽEVANJE Po priključitvi na vodovodno in električno omrežje je grelnik pripravljen za uporabo.
  • Page 26 Napetost [V~] Razred zaščite Stopnja zaščite IP23 1) Uredba komisije EU 812/2013; EN 50440 2) EN 50440 PRIDRŽUJEMO SI PRAVICO DO SPREMEMB, KI NE VPLIVAJO NA FUNKCIONALNOST APARATA. Navodila za uporabo so na voljo tudi na naših spletnih straneh http://www.tiki.si.
  • Page 27 UPOZORENJA Uređaj mogu da koriste deca starija od 8 godina i osobe sa smanjenim telesnim, osetnim ili mentalnim sposobnostima, odnosno nedovoljnim iskustvom ili znanjem samo ako su pod nadzorom ili podučeni o upotrebi aparata na bezbedan način i ako razumeju potencijalne opasnosti. Deca ne smeju da se igraju uređajem.
  • Page 28 Molimo da eventualne kvarove ne popravljate sami nego da o njima obavestite najbližu servisnu službu. Naši proizvodi su opremljeni komponentama koje nisu štetne po zdravlje i životnu sredinu i napravljeni su tako da ih u njihovoj zadnjoj životnoj fazi možemo što jednostavnije rastaviti i reciklirati. Reciklažom materijala smanjujemo količine otpadaka i smanjujemo potrebu za proizvodnjom osnovnih materijala (na primer metala) koja zahteva ogromno energije i uzrokuje ispuste štetnih materija.
  • Page 29 TG 30 N 275 173 80 TG 50 N 365 200 130 TG 80 N 565 205 180 TG 100 N 715 215 260 TG 120 N 1081 865 205 260 TG 150 N 1296 1065 220 260 Priključne i montažne mere bojlera [mm] PRIKLJUČIVANJE NA VODOVOD Dovod i odvod vode su označeni bojama na cevima bojlera.
  • Page 30 Zatvoreni sistem (pod pritiskom) Otvoreni sistem (protočni) Legenda: 1 - Sigurnosni ventil 6 - Ispitni nastavak 2 - Ventil za testiranje 7 - Cevak sa priključkom na odvod 3 - Nepovratni ventil 8 - Ekspanzioni sud 4 - Ventil za redukciju pritiska H - Hladna voda 5 - Zaporni ventil T - Topla voda...
  • Page 31 Legenda: 1 - Priključne kleme 2 - Termostat i dvopolni toplotni osigurač 3 - Grejač 4 - Kontrolna svetiljka L - Faza N - Neutralni provodnik - Uzemljenje Šema povezivanja električnih provodnika UPOZORENJE: Pre svake intervencije u unutrašnjosti bojlera obavezno isključite bojler iz električne mreže! UPOTREBA I ODRŽAVANJE Posle priključivanja na vodovodnu i električnu mrežu bojler je spreman za upotrebu.
  • Page 32 Napon napajanja [V~] Klasa zaštite Stepen zaštite IP23 1) Uredba komisije EU 812/2013; EN 50440 2) EN 50440 ZADRŽAVAMO PRAVO NA PROMENE, KOJE NE UTIČU NA FUNKCIONALNOST APARATA. Uputstvo za upotrebu je na raspolaganju i na našoj internet strani http://www.tiki.si.
  • Page 36 06/2020 825184...
