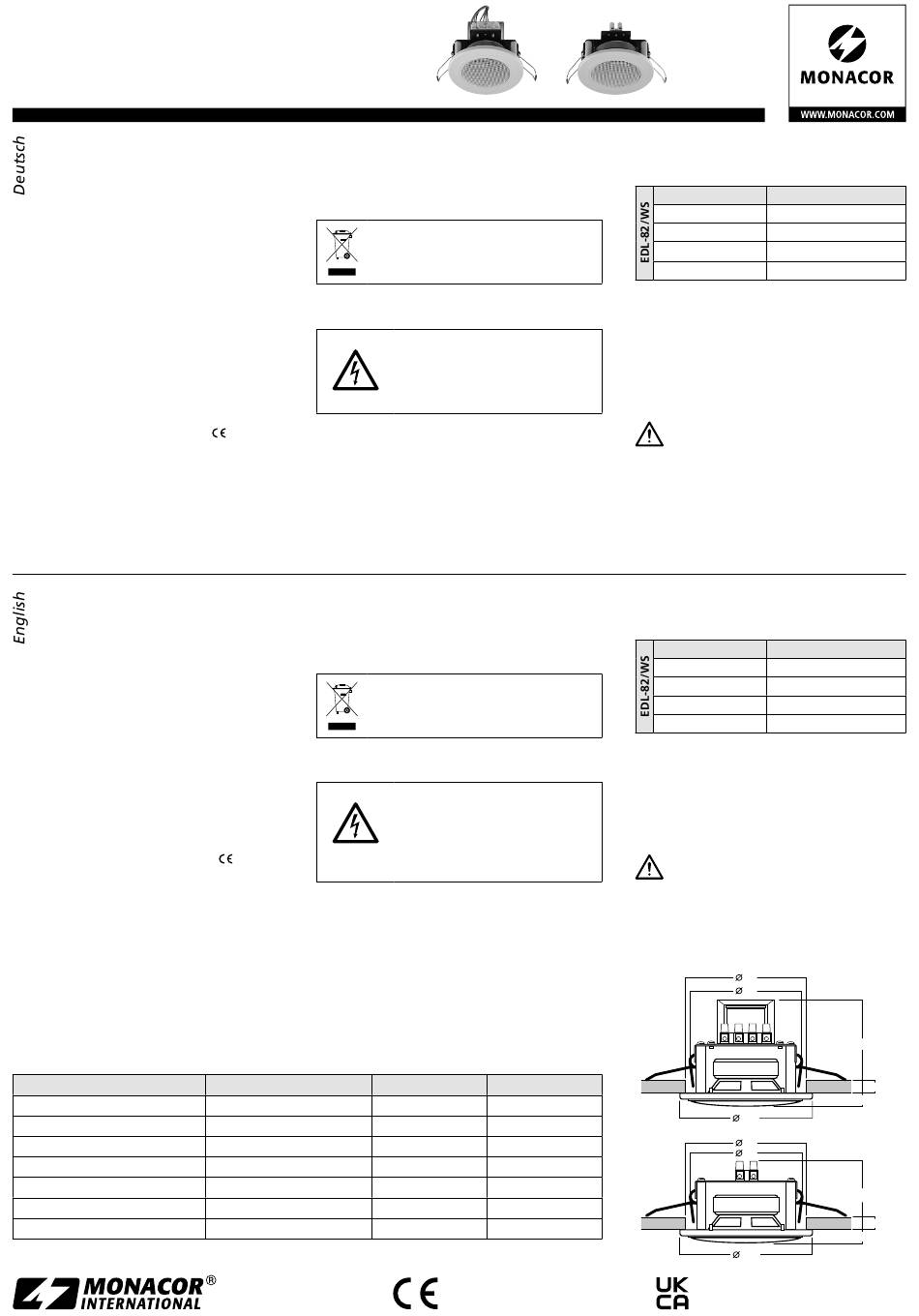

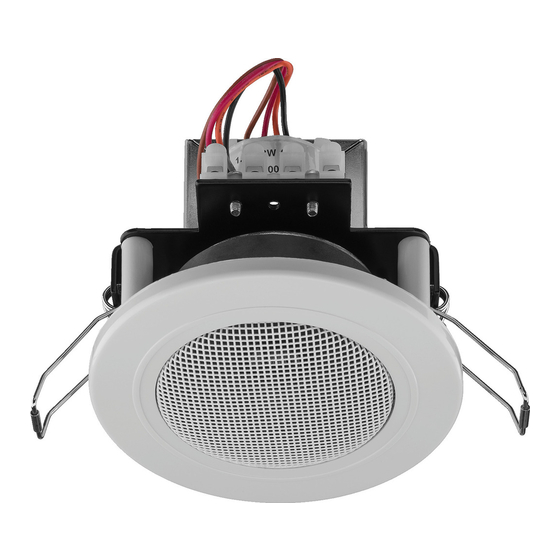

Decken-Einbaulautsprecher
Diese Anleitung richtet sich an Installateure mit
Fachkenntnissen in der Beschallungstechnik.
Bitte lesen Sie die Anleitung vor der Installa-
tion gründlich durch und heben Sie sie für ein
späteres Nachlesen auf.
1 Verwendungsmöglichkeiten
Diese Decken-Einbaulautsprecher sind für die Be-
schallung mit kleinen Leistungen konzipiert. Sie
sind für Sprache und Hintergrundmusik geeignet.
Der EDL-82 / WS ist speziell für den Einsatz in ELA-
Anlagen konzipiert, die mit 100-V-Technik arbeiten
und der SPE-82 / WS speziell für Audio-Anlagen, die
mit 4-Ω-Lautsprechern betrieben werden.
2 Wichtige Hinweise
Der Lautsprecher entspricht allen relevanten Richt-
linien der EU und trägt deshalb das
•
Der Lautsprecher ist nur zur Verwendung im In-
nenbereich geeignet. Schützen Sie ihn vor Tropf-
und Spritzwasser, hoher Luftfeuchtigkeit und Hitze
(zu lässiger Einsatztemperaturbereich 0 – 40 °C).
•
Verwenden Sie für die Reinigung nur ein trocke-
nes, weiches Tuch, auf keinen Fall Chemikalien
oder Wasser.

Flush-Mount Ceiling Speaker

These instructions are intended for installers
with specific knowledge of PA technology.
Please read the instructions carefully prior to
installation and keep them for later reference.

1 Applications

These flush-mount ceiling speakers are designed
for PA applications of low power. They are suitable
for speech and background music. EDL-82 / WS is
specially designed for PA systems using 100 V tech-
nology; SPE-82 / WS is specially designed for audio
systems using 4 Ω speakers.

2 Important Notes

The speaker corresponds to all relevant directives of
the EU and is therefore marked with
The speaker corresponds to the relevant UK legisla-
tion and is therefore marked with UKCA.
•
The speaker is suitable for indoor use only. Protect
it against dripping water and splash water, high air
humidity and heat (admissible ambient tempera-
ture range 0 – 40 °C).
•
For cleaning only use a dry, soft cloth; never use
chemicals or water.
Technische Daten
Nennbelastbarkeit
Maximale Belastbarkeit
Kennschalldruck (1 W / 1 m)
Impedanz
Resonanzfrequenz
Frequenzbereich
Gewicht
Änderungen vorbehalten. • Subject to technical modification.
•
Wird der Lautsprecher zweckentfremdet, nicht
fachgerecht installiert oder überlastet, kann keine
Haftung für daraus resultierende Sach- oder Perso-
nenschäden und keine Garantie für den Lautspre-
cher übernommen werden.
Soll der Lautsprecher endgültig aus dem
Betrieb genommen werden, entsorgen
Sie ihn gemäß den örtlichen Vorschriften.

3 Installation

WARNUNG Bei dem Modell EDL-82 / WS liegt im
1) Ein Montageloch mit einem Durchmesser von
-Zeichen.
96 mm aussägen (Maße: siehe Abb. 1 bzw. 2).
2) Vor dem Anschluss den Verstärker, an den der
Lautsprecher angeschlossen werden soll, aus-
schalten!
3) Den Anschluss zum Verstärker herstellen. Den
Lautsprecher EDL-82 / WS über den Transformator-
eingang anschließen: Die schwarze Ader und eine
•
No guarantee claims for the speaker and no liabil-
ity for any resulting personal damage or material
dam age will be accepted if the speaker is used for
other purposes than originally intended, if it is not
correctly installed or if it is over loaded.
If the speaker is to be put out of opera-
tion definitively, dispose of the speaker in
accordance with local regulations.
3 Installation
WARNING For model EDL-82 / WS, there is a
.
1) Saw out a mounting hole with a diameter of
96 mm (dimensions: see figure 1 or 2).
2) Prior to connecting the speaker, switch off the
amplifier to which the speaker is to be con nected!
3) Make the connection to the amplifier. For EDL-
82/WS, connect the speaker via the transformer
input: Connect the black core and one of the

Specifications

Power rating
Maximum load
Sensitivity (1 W / 1 m)
Impedance
Resonant frequency
Frequency range
Weight
© MONACOR INTERNATIONAL
All rights reserved
A-0794.99.07.06.2023
Betrieb berührungsgefährliche Span-
nung bis 100 V an der Anschlusslei-
tung an. Die Installation darf nur
durch Fachpersonal erfolgen.
hazard of contact with a danger-
ous voltage of up to 100 V at the
connection cable during operation.
Installation must be made by skilled
personnel only.
EDL-82/WS SPE-82/WS
6 / 3 / 1,5 W 6 W
— 12 W
86 dB 87 dB
— 4 Ω
— 200 Hz
200 – 20 000 Hz 130 – 20 000 Hz
635 g 340 g
MONACOR INTERNATIONAL GmbH & Co. KG
Zum Falsch 36, 28307 Bremen
Germany
der anderen farbigen Adern, die der gewünsch-
ten Nennleistung entspricht, mit dem 100-V-Aus-
gang des ELA-Verstärkers verbinden.
Aderfarbe
schwarz gemeinsamer Anschluss
braun
rot
orange
Unbedingt beachten: In einer 100-V-Anlage darf die
Summe der Leistungen aller angeschlossenen Laut-
sprecher die Verstärkerleistung nicht über schreiten.
Eine Überlastung kann den Verstärker be schädigen!
Bei mehreren Lautsprechern in einem Raum da-
rauf achten, dass sie alle gleich gepolt werden.
4) Die Montagefedern nach oben bis zum Anschlag
biegen und in dieser Position festhalten.
Achtung, Verletzungsgefahr – die ge-
spannten Federn gut festhalten!
5) Die Federn in den Montageausschnitt einsetzen,
und den Lautsprecher vorsichtig in den Aus-
schnitt gleiten lassen, bis er bündig anliegt.
other coloured cores corresponding to the de-
sired power rating to the 100 V output of the
PA amplifier.
Core Colour
black common connection
brown
red
orange
Please make sure to note: In a 100 V system, the total
power of all speakers connected must not exceed the
amplifier power. Overload may damage the amplifier!
If there are several speakers in a room, make sure
that they all have the same polarity.
4) Bend the mounting springs upwards up to the
stop and keep them in this position.
Attention! Risk of injury! Springs are
under tension, hold tight!
5) Insert the springs into the mounting cutout and
carefully slide the speaker into the cutout until it
is flush with the ceiling.
96
92
➀
EDL-82 / WS
101
96
92
➁
SPE-82 / WS
101
Importer: Epic Audio Ltd, Unit 9 Apollo Park
Station road, Long Buckby, NN6 7PF
United Kingdom, Company Registration: 13878247
Nennleistung
1,5 W
3,0 W
6,0 W
Power Rating
1.5 W
3.0 W
6.0 W
81
14 max.
12
55
14 max.
12
