INSTALLATION

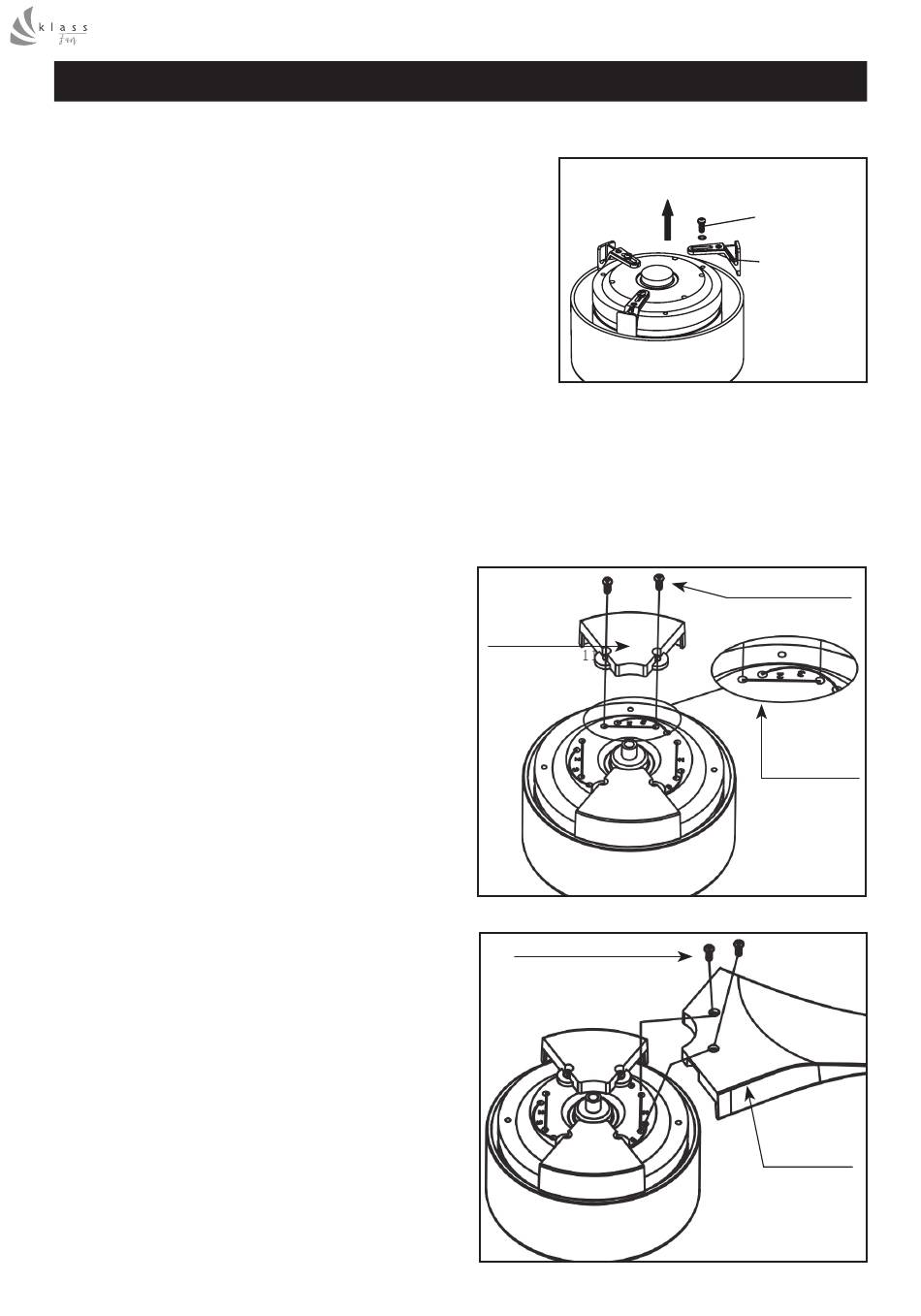

A l'aide d'un tournevis enlevez les calles en
caoutchouc se trouvant entre le carter et le
moteur.
Installation de 2 pales (SEULEMENT P1, P2, P4):
Avant de loger les pales, veuillez repérer les trous de fixation des pales et des
blocs sur la platine du moteur.
Commencer par monter les deux blocs,
et fixez les à l'aide des blocs.
Ne serez pas au maximum vos vis de
façon à pouvoir laisser du jeu pour le
calage final.
Placez les pales sur les deux espaces
restant.
Vissez ces dernières avec les 2 vis.
Ajustez l'ensemble afin d'avoir un
minimum d'espace entre les pales et
les bloque, serrez les vis.
Carteur Moteur
Bloque 2
pales
Vis
2
Vis
Cales
caoutchouc
Vis
Marque
"2"
Pales
