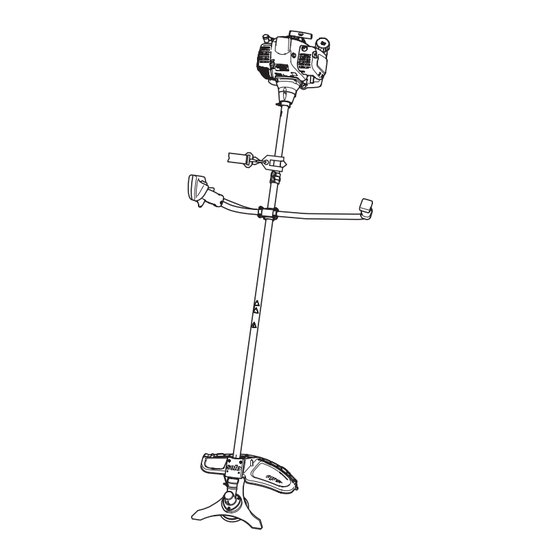

BETRIEBSANLEITUNG
Motorsense
137 sB / 142 sB
469726_a
DE
EN
NL
FR
ES
PT
IT
SL
HR
PL
CS
SK
HU
SR
DA
SV
NO
FI
ET
LT
LV
RU
UK
BG
RO
EL
TR
MK
05 | 2015

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Solo 137 SB and is the answer not in the manual?

Questions and answers

Related Manuals for AL-KO Solo 137 SB

Summary of Contents for AL-KO Solo 137 SB

  • Page 1 BETRIEBSANLEITUNG Motorsense 137 sB / 142 sB 05 | 2015 469726_a...
  • Page 2 Μετάφραση του γνήσιου εγχειριδίου οδηγιών χρήσης.........336 Kullanım kılavuzu....................350 Упатство за употреба..................363 © 2015 AL-KO KOBER GROUP Kötz, Germany This documentation or excerpts therefrom may not be reproduced or disclosed to third parties without the express permission of the AL-KO KOBER GROUP. 137SB/142SB...
  • Page 3 469726_a...
  • Page 4 5 x 20 mm b’ 5 x 35 mm a’ 137SB/142SB...
  • Page 5 469726_a...
  • Page 6 0,6 - 0,7 mm 137SB/142SB...

  • Page 7: Table Of Contents

    Original-Betriebsanleitung ORIGINAL-BETRIEBSANLEITUNG Symbole am Gerät Inhaltsverzeichnis Achtung! Besondere Vorsicht bei der Handhabung. Zu diesem Handbuch.........7 Produktbeschreibung..........7 Vor Inbetriebnahme Betriebsanleitung Sicherheitshinweise..........8 lesen! Montage............10 Schutzbrille, Schutzhelm, Gehörschutz Treibstoff und Betriebsmittel......11 tragen. Inbetriebnahme..........12 Bedienung............12 Handschuhe tragen. Wartung und Pflege......... 15 Lagerung............17 Sicherheitsschuhe tragen.

  • Page 8: Sicherheitshinweise

    Produktbeschreibung Zweckmäßige Arbeitskleidung tragen: Sicherheits- und Schutzeinrichtungen Lange Hose, festes Schuhwerk, Hand- Nothalt schuhe. Im Notfall Zündschalter auf „STOP“ schalten. Schutzhelm, Schutzbrille, Gehörschutz. Steinschlag-Schutzschild Beim Arbeiten auf sicheren Stand achten Schützt den Benutzer vor weggeschleuderten Gerät nicht unter Einfluss von Alkohol, Dro- Gegenständen.
  • Page 9 Technische Daten TECHNISCHE DATEN 137SB Motortyp 2-Takt Schallleistungspegel 108 dB(A) Hubraum 36,5 cm³ Schalldruckpegel 97 dB(A) Leistung 1,5 kW Vibration 6,6 m/s K = 2,5m/s Betriebsgewicht ohne 7,7 kg Schnittbreite Blatt 25 cm Benzin Drehzahl Motor max. 10800 U/min Treibstoffmenge 0,7 l Drehzahl Motor Leer- 2700 U/min...

  • Page 10: Montage

    Montage MONTAGE siehe Abb. 4 Motorsense so legen, dass die Arbeitswelle ACHTUNG! nach oben zeigt. Das Gerät darf erst nach vollständiger Mit den 2 Schrauben 5 x 35 mm durch die Montage betrieben werden. Bohrungen am Halteblech des Winkelgetrie- bes den Schutz und das Befestigungsteil "Bike"-Griff montieren festschrauben.

  • Page 11: Treibstoff Und Betriebsmittel

    Montage 3. Wickelschutz (3) mit der beschrifteten Seite Tankdeckel immer fest schließen. zum Getriebe zeigend aufsetzen. Wenn Treibstoffgemisch ausgelaufen ist: 4. Fadenkopf von Hand aufschrauben (Linksge- Motor nicht starten. winde). Zündversuche vermeiden. 5. Schutzleiste (4) mit vormontierten Fadenab- Gerät reinigen. schneider auf den Schutz aufstecken und festschrauben.

  • Page 12: Inbetriebnahme

    Inbetriebnahme INBETRIEBNAHME 3. Startklappe (7) auf Position „CHOKE“ stellen. 4. Primer (8) mehrmals drücken, bis im Kunst- ACHTUNG! stoffballon Kraftstoff sichtbar wird. Vor Inbetriebnahme immer eine Sicht- 5. Vor jedem Ziehen am Starterseil das De- kontrolle durchführen. kompressionsventil (6) drücken. Das Dekom- pressionsventil (6) springt selbstständig in die Mit losem, beschädigtem oder abgenutz- Normalposition zurück...
  • Page 13 Bedienung Sicherheitshinweise Nicht auf der Seite schneiden, zu der sich die Vegetation neigt, sondern von der entgegen- ACHTUNG! gesetzten Seite herangehen. Beachten Sie die Sicherheits- und Warn- Wenn sich das Schneidblatt beim Schneiden hinweise in dieser Dokumentation und verfängt: auf dem Produkt. Motor sofort abstellen.
  • Page 14 Bedienung Mähen Das Messer am Schutzschild kürzt den Faden auf die zulässige Länge. Mähen mit Fadenkopf 1. Fadenkopf im 30 Grad-Winkel nach rechts Schutzschild säubern neigen. 2. Handgriff in die gewünschte Position stellen. 1. Gerät abschalten. 2. Mähreste mit einem Schraubenzieher oder ACHTUNG! ähnlichem vorsichtig entfernen.

  • Page 15: Wartung Und Pflege

    Wartung und Pflege WARTUNG UND PFLEGE Wartungsplan Die folgenden Hinweise beziehen sich auf normale Einsatzverhältnisse. Bei besonderen Bedingungen, wie z.B. besonders langer täglicher Arbeitszeit, müssen die angegeben Wartungsintervalle entsprechend verkürzt werden. Wartungsplan ein- wö- alle alle malig chent- 50 Bh Mäh- nach beits-...
  • Page 16 Wartung und Pflege Wartungsplan ein- wö- alle alle malig chent- 50 Bh Mäh- nach beits- lich darf sai- 5 Bh son, ginn jähr- lich (Start/Stopp-Schalter, Gashebel, Halb- gasarretierung, Starterseil) Alle erreichbaren Schrauben (außer Einstellschrauben) nachziehen Gesamte Maschine Sicht- und Zustandsprüfung reinigen Führen Sie die Wartungsarbeiten regelmäßig durch.

  • Page 17: Lagerung

    Wartung und Pflege 1. Zündkerzenabdeckung (7) abnehmen VORSICHT! 2. Zündkerze austauschen Brandgefahr! 3. Zündkerze mit Drehmoment 12-15 Nm anzie- Betankte Maschine nicht in Gebäuden hen. aufbewahren, in denen Benzindämpfe 4. Zündkerzenstecker auf Zündkerze aufsetzen. mit offenem Feuer oder Funken in Be- 5.

  • Page 18: Hilfe Bei Störungen

    Wir erklären hiermit, dass dieses Produkt in der auf dem Markt vertriebenen Form die Anforderungen der harmonisierten EU-Richtlinien, der EU-Sicherheitsstandards und die produktspezifischen Standards erfüllt. Produkt Hersteller Bevollmächtigter Motorsense AL-KO Geräte GmbH Andreas Hedrich Seriennummer Ichenhauser Str. 14 Ichenhauser Str. 14 G2342345 D-89359 Kötz...

  • Page 19: Garantie

    Garantie GARANTIE Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjäh- rungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde. Unsere Garantiezusage gilt nur bei: Die Garantie erlischt bei: beachten dieser Bedienungsanleitung...

  • Page 20: About This Handbook

    Original instructions for use ORIGINAL INSTRUCTIONS FOR USE Read the operating instructions before start-up. Contents About this handbook........20 Wear safety goggles, safety helmet, Product description.......... 20 ear defenders. Safety instructions..........21 Wear gloves. Assembly............23 Fuel and Operating fluids.........24 Startup.............. 25 Wear safety shoes.

  • Page 21: Safety Instructions
