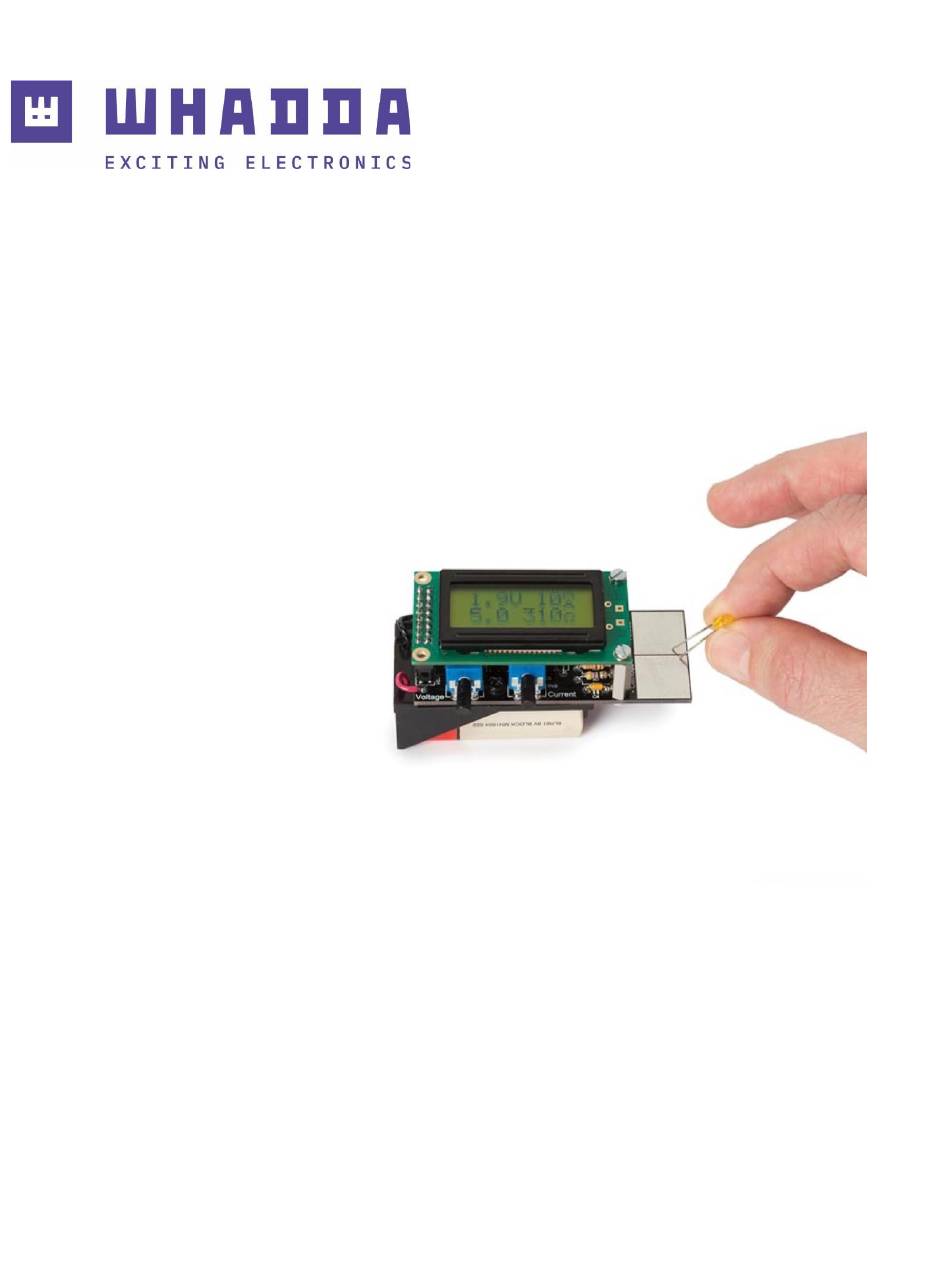

- Page 1 MANUAL HANDLEIDING MODE D’EMPLOI BEDIENUNGSANLEITUNG MANUEL DEL USUARIO LED BUDDY WSMI198 whadda.com...
-
Page 2: Safety Instructions
If in doubt, contact your local waste disposal authorities. Thank you for choosing Whadda! Please read the manual thoroughly before bringing this device into service. If the device was damaged in transit, do not install or use it and contact your dealer. -
Page 3: Product Overview

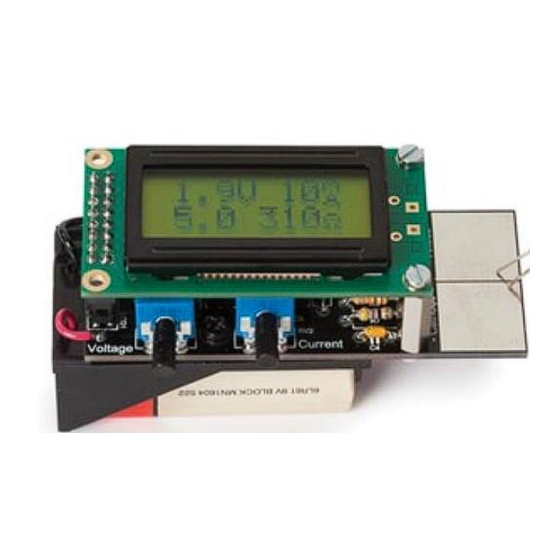

The LED Buddy can help you to design any electronic circuit that includes one or more LEDs. Hold any type of LED to the contact pads of the LED Buddy to start the process. It detects the polarity of the LED, measures the forward voltage and auto-calculates the series resistors that you need to use.The compact size and durable materials ensure that this useful tool is the best buddy... - Page 4 LED brightness/LED current After this, the user turns the voltage knob to select the application voltage. (for example 12V) The response of the LED buddy is the necessary E12-resistor to be used in series with the LED. (see previous diagram).
- Page 5 As a bonus the voltage drop of the LED is measured and displayed.
- Page 6 Expected 17mA, measured 18mA due to tolerances and imperfections...
-
Page 7: Algemene Richtlijnen
Neem bij twijfel contact op met de plaatselijke afvalverwerkingsautoriteiten. Bedankt voor het kiezen van Whadda! Lees de handleiding grondig door voordat u dit apparaat in gebruik neemt. Als het apparaat tijdens het transport is beschadigd, installeer of gebruik het dan niet en neem contact op met uw dealer. - Page 8 40 mA (bij het testen van een LED) voeding: 9 tot 12 VDC max. of 9 V batterij (niet meegeleverd) Schematische uitleg: Het belangrijkste doel van de LED buddy is om de gebruiker te helpen bij het berekenen van de serieweerstand voor het beperken van de LED-stroom.
- Page 9 Hoe te gebruiken: Eerst drukt de gebruiker de draden van een LED op de testelektroden - waarbij de oriëntatie wordt onthouden. De gebruiker draait de stroomknop naar de gewenste LED-helderheid/LED-stroom Hierna draait de gebruiker aan de spanningsknop om de toepassingsspanning te selecteren. (bijvoorbeeld 12V) De respons van de LED-buddy is de benodigde E12-weerstand die in serie met de LED moet worden gebruikt.
- Page 10 Als bonus wordt de spanningsval van de LED gemeten en weergegeven.
- Page 11 Verwacht 17mA, gemeten 18mA door toleranties en onvolkomenheden...
-
Page 12: Consignes De Sécurité
En cas de doute, contactez les autorités locales chargées de l'élimination des déchets. Merci d'avoir choisi Whadda ! Veuillez lire attentivement le manuel avant de mettre cet appareil en service. Si l'appareil a été endommagé pendant le transport, ne l'installez pas, ne l'utilisez pas et contactez votre revendeur. -
Page 13: Aperçu Du Produit
Le LED Buddy peut vous aider à concevoir n'importe quel circuit électronique comprenant une ou plusieurs diodes électroluminescentes. Le LED Buddy détecte la polarité de la LED, mesure la tension directe et calcule automatiquement les résistances en série que vous devez utiliser. Il détecte la polarité de la DEL, mesure la tension directe et calcule automatiquement les résistances en série à... - Page 14 courant LED désiré. Ensuite, l'utilisateur tourne le bouton de tension pour sélectionner la tension d'application. (par exemple 12V) La réponse du copain de la LED est la résistance E12 nécessaire à utiliser en série avec la LED. (voir schéma précédent).
- Page 15 En prime, la chute de tension de la LED est mesurée et affichée.
- Page 16 Attendu 17mA, mesuré 18mA en raison de tolérances et d'imperfections...
- Page 17 Wenden Sie sich im Zweifelsfall an Ihre örtliche Abfallentsorgungsbehörde. Danke, dass Sie sich für Whadda entschieden haben! Bitte lesen Sie das Handbuch sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Sollte das Gerät beim Transport beschädigt worden sein, installieren oder benutzen Sie es nicht und wenden Sie sich an Ihren Händler.
-
Page 18: Spezifikationen
Mit dem LED Buddy können Sie jede elektronische Schaltung entwerfen, die eine oder mehrere LEDs enthält. Halten Sie eine beliebige LED an die Kontaktflächen des LED Buddy, um den Prozess zu starten. Der LED Buddy erkennt die Polarität der LED, misst die Vorwärtsspannung und berechnet automatisch die benötigten Vorwiderstände... - Page 19 Stromstärke Danach dreht der Benutzer den Spannungsknopf, um die Anwendungsspannung auszuwählen. (zum Beispiel 12V) Die Reaktion des LED-Kumpels ist der notwendige E12-Widerstand, der in Reihe mit der LED verwendet werden muss. (siehe vorheriges Diagramm).
- Page 20 Als Bonus wird der Spannungsabfall der LED gemessen und angezeigt.
- Page 21 Erwartet 17mA, gemessen 18mA aufgrund von Toleranzen und Unvollkommenheiten...
-
Page 22: Instrucciones De Seguridad
En caso de duda, póngase en contacto con las autoridades locales de eliminación de residuos. ¡Gracias por elegir Whadda! Lea detenidamente el manual antes de poner en servicio este aparato. Si el aparato ha resultado dañado durante el transporte, no lo instale ni lo utilice y póngase en contacto con su distribuidor. -
Page 23: Especificaciones
9 a 12 V CC máx. o pila de 9 V (no incluida) Explicación esquemática: El objetivo principal del LED buddy es ayudar al usuario en el cálculo de la resistencia en serie para limitar la corriente del LED. - Page 24 LED deseados A continuación, el usuario gira el mando de tensión para seleccionar la tensión de aplicación. (por ejemplo 12V) La respuesta del amigo LED es la resistencia E12 necesaria que se utilizará en serie con el LED. (véase el diagrama anterior).
- Page 25 Además, se mide y muestra la caída de tensión del LED.
- Page 26 Esperado 17mA, medido 18mA debido a tolerancias e imperfecciones...
- Page 27 Modifications and typographical errors reserved - © Velleman Group nv. WSMI198 – Velleman Group NV, Legen Heirweg 33 - 9890 Gavere...
