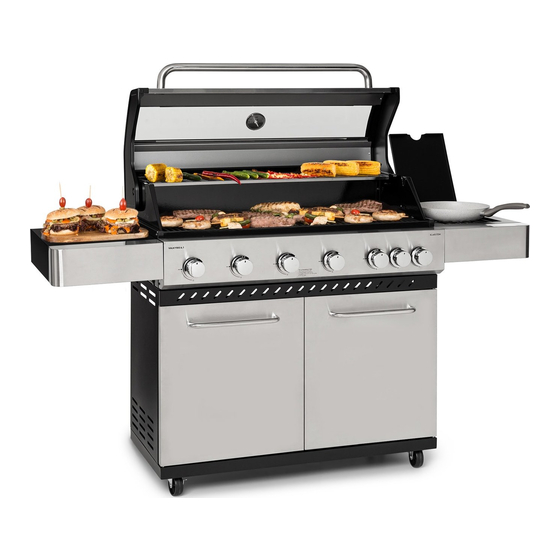

- Page 1 VALKYRIE Gasgrill Gas BBQ grill 10034846 www.klarstein.com 2 5 31 - 2 0...
-
Page 3: Table Of Contents
Reinigung und Wartung 1 1 Fehlersuche und Fehlerbehebung 12 Spezielle Entsorgungshinweise für Verbraucher in Deutschland 13 Hinweise zur Entsorgung 15 Hersteller 15 Montageanleitung 29 TECHNISCHE DATEN Artikelnummer 10034846 Gesamtwärmeleistung 22,1 kW (1609 g/h) Gaskategorie I3B/P (50) Länder AT, DE, CH, LUX, SK Butan, Propan und Mischungen... - Page 4 Produktname: Valkyrie Gasgrill Beschreibung: Gasgrill für Außenbereiche Artikelnummer: 10034846 PIN-Code: 2531CT-0183 Chal-Tec GmbH, Wallstr. 16, 10179 Berlin, Deutschland. WWW.KLARSTEIN.DE Gesamt wärme leistung (Hs) 22,1 kW (1609 g/h) Hauptbrenner 3,2 kW (233 g/h) × 6 Seitenbrenner 2,9 kW (21 1 g/h) × 1 Geräteklasse ( + Bestimmungsland)
-
Page 5: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG Gefahr eines Brands oder einer Explosion! Vergewissern Sie sich, dass der Grill gemäß der Montageanleitung richtig zusammengebaut, installiert und gewartet wird. Eine Nichtbeachtung der Hinweise in dieser Anleitung kann zu schweren Körperverletzungen und/oder Sachschäden führen. • Lesen Sie vor Verwendung des Geräts die Bedienungsanleitung und beachten Sie die Bedien- und Montagehinweise. -
Page 6: Anschluss Der Gasflasche Am Gerät
Besondere Hinweise • Wenn Sie Fragen zur Montage oder zum Betrieb des Gasgrills haben, wenden Sie sich an Ihren Händler oder das LPG-Gasunternehmen. • Stellen Sie das Gerät und die Gasflasche auf eine ebene Fläche. • Zünden Sie den Haupt- oder Heckbrenner nie bei geschlossener Haube an. •... - Page 7 Flexible Schläuche • Knicken Sie den Schlauch nicht, wenn der Grill benutzt wird. Der Schlauch muss den relevanten Normen entsprechen. Die Länge des Schlauchs darf 1,50 m nicht überschreiten. In Finnland darf die Länge 1,20 m nicht überschreiten. Aufbewahrung des Grills •...
-
Page 8: Überprüfung Auf Lecks
Anschluss an den Grill • Achten Sie vor der Verwendung darauf, dass sich am Kopf der Gasfl asche, am Druckregler, Brenner und den Brenneröffnungen keine Ablagerungen oder Verunreinigungen befi nden. Spinnen und Insekten können sich an der Öffnung des Brenner- oder Venturirohres einnisten und dieses verstopfen. Ein verstopfter Brenner kann zu einem Brand unter dem Gerät führen. - Page 9 Vor dem ersten Gebrauch • Bevor Sie den Grill zum ersten Mal verwenden, betreiben Sie den Grill ca. 15 Minuten lang ohne Grillgut mit geschlossener Haube und mit der Einstellung LOW. Dadurch wird das Geräteinnere „hitzegereinigt“ und Lackgerüche verflüchtigen sich. Anzünden des Grills Öffnen Sie die Haube des Grills, bevor Sie versuchen, die Brenner anzuzünden.
- Page 10 Anzünden des Seitenbrenners Öffnen Sie den Deckel des Seitenbrenners. Drücken Sie den Drehknopf des Seitenbrenners nach unten und halten Sie ihn gedrückt, während Sie ihn gegen den Uhrzeigersinn in die Position HIGH drehen (es ist ein Klicken zu hören). Dadurch wird der Seitenbrenner gezündet. Beobachten Sie, ob der Brenner gezündet hat.
-
Page 11: Reinigung Und Wartung 1
REINIGUNG UND WARTUNG WARNUNG Verletzungsgefahr! Alle Reinigungs- und Wartungsarbeiten dürfen nur dann durchgeführt werden, wenn sich der Gasgrill abgekühlt hat und die Gaszufuhr an der Gasfl asche geschlossen wurde. Außenfl ächen • Verwenden Sie ein mildes Reinigungsmittel oder eine heiße Natronlösung. Bei hartnäckigen Flecken kann ein nicht-scheuerndes Scheuerpulver verwendet werden, dann mit Wasser nachspülen. -
Page 12: Fehlersuche Und Fehlerbehebung
Kontrollieren Sie den Brenner auf Beschädigungen (Risse oder Löcher). Wenn Sie Beschädigungen feststellen, tauschen Sie den Brenner durch einen neuen aus. Installieren Sie den Brenner wieder. Überprüfen Sie, ob die Gasventilöffnungen im Brennereinlass (Venturi) richtig positioniert und gesichert sind. Wartung •... -
Page 13: Spezielle Entsorgungshinweise Für Verbraucher In Deutschland
SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten: • Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektro- nikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. - Page 14 • Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt.
-
Page 15: Hinweise Zur Entsorgung
HINWEISE ZUR ENTSORGUNG Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. -
Page 17: I3B/P
Operation 23 Cleaning and Maintenance 25 Troubleshooting 26 Disposal Considerations 27 Manufacturer 27 Assembly Instructions 29 TECHNICAL DATA Item number 10034846 Total heat output 22.1 kW (1609 g/h) Gas category I3B/P (50) Countries AT, DE, CH, LUX, SK Butane, Propane and their mixtures Gas pressure... - Page 18 Product name: Valkyrie Gasgrill Description: Gas grill for outdoor areas Item number: 10034846 PIN code: 2531CT-0183 Chal-Tec GmbH, Wallstr. 16, 10179 Berlin, Germany. WWW.KLARSTEIN.CO.UK Total Nominal Heat Inputs (Hs) 22.1 kW (910 g/h) Main burner 3.2 kW (233 g/h) × 6 Side burner 2.9 kW (21 1 g/h) ×...
-
Page 19: Safety Instructions
SAFETY INSTRUCTIONS WARNING Danger of fi re or explosion! Make sure that the grill is assembled, installed and maintained correctly according to the assembly instructions. Failure to follow the instructions in this manual may result in serious personal injury and/or property damage. •... -
Page 20: Connecting The Gas Cylinder To The Appliance
Special notes • If you have any questions concerning assembly or operation, consult your dealer or LPG Gas Company. • When in use place the appliance and cylinder on a flat level surface. • Never light the grill or rear burners with the hood in the closed position. •... - Page 21 For flexible hose • Avoid twisting the flexible tube when the appliance is in use. The length of flexible hose shall not exceed 1.50 m. In Finland, the length shall not exceed 1.20 m. The hose should certified according to applicable EN Standard and comply with local code.
-
Page 22: Checking For Leaks
Connection to appliance • Before connection, ensure that there is no debris caught in the head of the gas cylinder, regulator, burner and burner ports. Spiders and insects can nest within and clog the burner/venturi tube at the orifice. A clogged burner can lead to a fire beneath the appliance. -
Page 23: Operation
OPERATION CAUTION Risk of burns! Accessible parts of the appliance may be very hot. Keep young children away from the hot appliance at all times (even while cooling down!). Wear protective gloves (e.g. oven gloves) when handling particularly hot equipment components. Before fi rst use •... - Page 24 Lighting the side burner Open the lid of the side burner. Push down the side burner control knob and keep pressing whilst turning anti-clockwise to the HIGH position (a clicking sound is heard). This will light the side burner. Observe if the burner has lit.
-
Page 25: Cleaning And Maintenance
CLEANING AND MAINTENANCE WARNING Risk of injury! All cleaning and maintenance should be carried out when the barbecue is cool and with the fuel supply turned OFF at the gas cylinder. Outside surface • Use a mild detergent or baking soda and hot water solution. Non-abrasive scouring powder can be used on stubborn stains, then rinse with water. -
Page 26: Troubleshooting
Maintenance • Have your gas barbecue serviced once a year by a qualified technician. TROUBLESHOOTING Problem Possible Cause Solution LP gas cylinder is empty. Replace with full cylinder. Have regulator checked Faulty regulator. or replace. Obstructions in burner. Clean burner. Obstructions in gas jets or Clean jets and gas hose. -
Page 27: Disposal Considerations
DISPOSAL CONSIDERATIONS If there is a legal regulation for the disposal of electrical and electronic devices in your country, this symbol on the product or on the packaging indicates that this product must not be disposed of with household waste. Instead, it must be taken to a collection point for the recycling of electrical and electronic equipment. -
Page 29: Assembly Instructions
MONTAGEANLEITUNG VORSICHT Verletzungsgefahr! Obwohl jede Anstrengung unternommen wurde, scharfe Kanten vom Grill zu entfernen, behandeln Sie alle Teile mit Vorsicht, um eine Verletzung zu vermeiden. Benötigte Werkzeuge: • Entweder ein Kreuzschlitzschraubendreher oder ein Schlitzschraubendreher. • Entweder ein Schraubenschlüssel oder eine Zange. Zusammenbau: Lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie fortfahren. - Page 30 GERÄTEÜBERSICHT / DEVICE OVERVIEW...
- Page 31 TEILELISTE Bezeichnung Anzahl Bezeichnung Anzahl Warmhalterost Rad ohne Bremse Grillrost Rad mit Bremse Rechte Seitenwand Flammenverteiler (Grillwagen) Grill-Gehäuse Rechte Tür Frontdekorblende Linker Seitentisch (rechter Seitentisch) Frontdekorblende Rechter Seitentisch (linker Seitentisch) Linke Seitenwand Magnet (Grillwagen) Linke Tür Rückwand (Grillwagen) Bodenplatte DE-Regler und Schlauch (Grillwagen) Obere Vorderstrebe (Grillwagen)
- Page 32 ZUSAMMBENBAU / ASSEMBLY M6*15 (16x) M5*10 (2x)
- Page 33 M6*10 (3x) M6*10 (3x)
- Page 34 M6*10 (6x) M6*10 (4x)
- Page 36 M6*10 (4x)
- Page 37 M5*10 (4x) M4*8 (4x) M6*10 (2x) M5*10 (4x) M6*10 (1x) M6*10 (1x) M4*8 (4x)
- Page 38 M5*10 (4x) M4*8 (6x) M6*10 (2x) M5*10 (4x) M6*10 (1x) M4*8(4x) M6*10 (1x) M4*8(2x) Öffnen Sie den Seitentischdeckel und nehmen Sie die Seitenablage heraus. Verbinden Sie den Düsenanschluss mit dem Seitenbrennerrohr mittels der Düsenhalterung. Befestigen Sie diese mit den Schrauben M4x8 (2 Stück) an der Platte.
