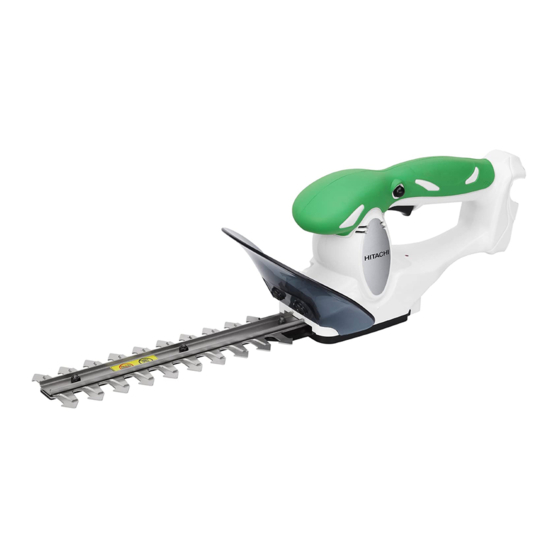

- Page 1 充电式绿篱机 充电式割草机 Cordless Shrub Shear Cordless Grass Shear CH 10DL CG 10DL CH10DL CG10DL 保留备用 Keep for future reference 使用说明书 Handling instructions...
- Page 2 中文 目次 电动工具通用安全警告 ......2 用途..............10 绿篱机安全警告..........4 电池的拆卸／安装法.........10 割草机安全警告..........5 充电..............11 绿篱机和割草机的注意事项.....6 功能说明............13 电池和充电器注意事项.......6 更换刀片............15 锂离子电池使用注意事项......7 使用方法............16 符号...............8 维护和检查.............19 规格...............8 故障排除............20 标准附件.............9 维修零部件一览表........22 选购附件（分开销售） .........9 电动工具通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语 “电动工具” 指市电驱动 （有线） 电动工具或电池驱动 （无 线）电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。...
- Page 3 中文 d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电 线远离热源、油、锐边或运动部件。 受损或缠绕的软线会增加电击危险。 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器（ＲＣＤ） 。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到 疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。...
- Page 4 中文 电动工具在未经培训的用户手中是危险的。 e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和 影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时， 将它远离其他金属物体， 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起然烧或火灾。 d) 在滥用条件下，液体会从电池中溅出 ； 避免接触。如果无意间碰到了， 用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。 从电池中溅出的液体会发生腐蚀或燃烧。 6) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。 这样将确保所维修的电动工具的安全性。...
- Page 5 中文 割草机安全警告 重要 使用前请仔细阅读 妥善保存以备将来参考 安全操作惯例 ● 培训 a) 仔细阅读说明书。熟悉各项控制，正确使用机器。 b) 严禁新手或儿童使用本机器。当地法规可能会限制操作员的年龄。 c) 请记住，操作员或用户对于发生的人员伤害或财产损害承担责任。 ● 准备 a) 使用前，检查电源和延长线是否有损坏或老化迹象。如果电线在使用期间损 坏，请立即断开电源。在断开电源之前，切勿触摸电线。如果电线已损坏或 磨损，请勿使用设备。 b) 附近有人员、特别是儿童或宠物时，切勿操作机器。 c) 操作机器时务必穿戴护目镜和安全鞋。 ● 操作 a) 使电源和延长线远离修剪区域。 b) 只在白天或光线良好的条件下使用机器。 c) 切勿在防护罩损坏或没有防护罩的情况下操作机器。 d) 只在手脚远离修剪区域时开启发动机。 e) 在以下情况下，务必从电源上断开机器（即：从主电源拔下电源插头，或卸 下故障设备）：– － 机器无人看管 － 清除卡塞物之前 －...
- Page 6 中文 绿篱机和割草机的注意事项 1. 开始工作之前，确保工作区域没有电源线。以免刀片接触到电源线，造成电 击、接地故障和其它意外。 2. 使用时用双手握紧工具以防伤害。 3. 使双手和身体的各个部分远离刀片，以免造成人身伤害。 4. 确保刀片和所有配件安装正确。安装不当可能会造成刀片或配件松脱，从而 造成人身伤害。 5. 开始工作前，确保刀片没有破裂、变形或过度磨损情况。不可使用此类刀 片，以免断裂并造成人身伤害。 6. 不可使用工具切割电线、金属板或其它硬物，以免工具损坏并造成人身伤 害。 7. 如果工具情况异常并产生奇怪噪音，请立即关闭并进行检查和维修。 8. 如果工具跌落或碰撞到物体上，请检查刀片和刀身是否发生损坏、破裂和变 形。使用损坏、破裂和变形的刀片可能会造成人身伤害。 9. 不要拆下刀片，以免造成人身伤害。 10. 本产品在操作过程中会产生振动。 长时间的连续工作会造成身体紧张，因此，应避免不良的工作姿势，需经常 休息。而且在短时间工作内，如果感觉手指、手、臂或肩较累，请立即停止 工作进行休息。 11. 接触刀片时使用手套、布料保护双手。处理疏忽可能会造成伤害。 12. 在修剪过程中，不要让刀片承受过大压力，以免损坏刀片。 13. 刀片在修剪一段时间后会变得很热。请勿触摸以免烫伤。 14. 在高处工作时，确保下方没有其他人员。如果您失手将工具或其它物体掉 落，可能会伤到他们。 15. 为防止不可预见的意外，请不要在无人看管的情况下将工具放在支架或地 上。...
- Page 7 中文 6. 请勿将电池丢入火中。 电池受热将会爆炸。 锂离子电池使用注意事项 为延长使用期限，锂离子电池备配停止输出的保护功能。 若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停 止。这并非故障，而是启动保护功能的结果。 1. 在残留的电池电力即将耗尽时，马达会停止。 在这种情况下，请立即予以充电。 2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试 着消除超过负荷的原因。之后您就可以再度使用。 3. 若电池在过载工作情况下过热，电池电力可能会中止。 在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。 此外，请留心下列的警告及注意事项。 警告！ 为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。 1. 确保电池上没有堆积削屑及灰尘。 ○ 在工作时确定削屑及灰尘没有掉落在电池上。 ○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。 ○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。 ○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它 与金属零件（螺丝、钉子等）存放在一起。 2. 请勿以钉子等利器刺穿电池、以铁锤敲打、踩踏、丢掷电池，或将其剧烈撞 击。 3. 切勿使用明显损坏或变形的电池。 4.
- Page 8 中文 2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。 上述情况可能会使皮肤受到刺激。 3. 若初次使用电池时发现生锈、异味、过热、褪色、变形及／或其它异常情况 时，请勿使用并将该电池退还给供货商或厂商。 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 阅读所有安全警告和所有指示。 规格 电动工具 型式 CH10DL CH10DL (CG) CG10DL 无负荷速度 1100 /min 容量 * (可以修剪的枝 安装了绿篱机刀片 8 mm － － － 叉的厚度。) 安装了绿篱机刀片 190 mm － － － 刀片尺寸 （修剪宽度） 安装了割草机刀片 －...
- Page 9 中文 标准附件 CH10DL、CG10DL和CH10DL（CG）的附件请参见以下列表。 CH10DL CG10DL CH10DL (CG) 1 电池 (BCL1015) 2 充电器 (UC10SFL) 3 绿篱机刀片 — 4 割草机刀片 — 5 刀片箱 — 6 刀片防护罩 — 7 调节器 — 8 刀片盒 — — 9 箱 选购附件（分开销售） 1. 电池 (BCL1015) 2. 绿篱机刀片组套 (包含刀片箱、曲柄凸轮和刀片盒）...
- Page 10 中文 3. 割草机刀片组套 (包含刀片防护罩、曲柄凸轮和刀片盒） 4. 调节器 (割草机） 5. 箱 用途 ○ 绿篱机 修剪树篱 修剪园林树木 ○ 割草机 修剪草坪 电池的拆卸／安装法 1. 电池的拆卸法 请先紧抓住把手、然后再推压电池插 充电式电池 插销 销以拆下电池（参照图 1 和 图 2）。 注意！ 切勿使电池短路。 2. 电池的安装法 图 1 插入电池时请注意极性 （参照图 2） 把手 插销 插入 充电式电池...
- Page 11 中文 充电 充电式电池 使用电动工具之前，按下述方法将 电池进行充电。 1. 将充电器的电源线连接到插座。 将充电器插头连接到插座时，指示灯 插入 充电式电池连接孔 闪烁红色（间隔为 1 秒）。 2. 将电池插入充电器。 指示灯 如图 3 所示，将电池稳稳地插入充电 器直至其接触到充电器的底部。 图 3 3. 充电 将电池插入充电器后，充电器上的指示灯将持续点亮呈红色。 电池完全充电后，指示灯将闪烁呈红色（以 1 秒的间隔）（参照表 1）。 (1) 指示灯显示 根据充电器或充电式电池的情况，指示灯的显示如表 1 所示。 表 1 指示灯的显示 点亮 0.5 秒钟，不点亮 0.5 秒钟 充电前...
- Page 12 中文 (3) 关于充电时间 由充电器和电池共同决定，充电时间变化如表3所示。 表 3 充电时间 （20℃下） 充电器 UC10SFL 电池 BCL1015 约40分钟。 注: 充电时间可能根据环境温度和电压而有变化。 4. 从电源插座拔下充电器的电源线。 5. 握紧充电器并取出电池。 注: 充电后，先将电池从充电器中取出，然后妥善保存。 关于新电池等的放电 因新的和长期未使用的充电式电池内部的化学物质无活性，故第一次和第二 次使用时其放电能力可能较低。这是暂时现象，这种电池充电 2 － 3 次后即 可恢复其充电所需的正常时间。 较长时间保持电池性能的方法 (1) 在电池电力完全耗尽之前进行充电。 感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动 工具并耗尽电力，电池可能会损坏或其使用寿命缩短。 (2) 避免在高温环境中充电。 使用后充电式电池的温度将迅速升高。若使用后立即对这种电池进行充电， 其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后 再进行充电。 注意！ ○...
- Page 13 中文 功能说明 1. 电池电量警告灯 当电动工具处在无负载状态时，拉下开关可 以检查电池电量。电池电量很低时电池电量 警告灯会亮起。如果出现这种情况，请给电 池充电。(图 4) 电池电量 注: 警告灯 ○ 由于环境温度、电池特性等的不同，警告灯 图 4 亮起时的电池电量水平可能有所不同，因此 锁闭按钮 仅是用作参考。 ○ 电动工具工作过载时电池电量警告灯可能会 亮起。这不表示电池电量很低。 务必在电动工具处在无负载状态时检查电池 电量。 2. 锁闭按钮（图 5） 开关 警告！ 图 5 切勿压下“锁闭”按钮。拉回开关则会造成 工具突然开始操作，从而可能造成人身伤害。 刀片箱 只有在开关被拉回且“锁闭”按钮是按下状 态时，工具才会启动。 无论从左按还是从右按，都可以启用“锁 刀片 闭”按钮。 图 6 释放开关后，“锁闭”按钮会自动松开，以...
- Page 14 中文 刀片盒 5. 刀片盒 (图 8)（CH10DL (CG) 的标准附件） 不使用时将绿篱机刀片和割草机刀片放入刀片 盒。另外也将曲柄凸轮 (B) 放入刀片盒以防丢 失。 警告！ 曲柄凸轮 在安装或卸下刀片箱或刀片防护罩时，务必关闭 图 8 工具并从工具中取出电池。 注意！ 为防造成人身伤害，请小心将刀片放入刀片箱、刀片防护罩或刀片盒。 6. 调节器（CH10DL (CG)、CG10DL 的标准附件） 警告！ 在安装和卸下调节器之前，务必将电锯关闭并从工具中取出电池。 注意！ 在安装和卸下调节器之前，务必将刀片放入刀片箱，以免刀片碰到手或脸而 造成伤害。 [修剪高度导架] 通过不安装调节器或更改调节器方向可令工具具有三种修剪高度。(图 9) 调节器 调节器 10 mm 17 mm 25 mm 图...
- Page 15 中文 (2) 按 下 调 节 器 的 前 端 使 调 节 器 与 工 具 契 合 。 （ 会 听 到 卡 嗒 声 ） (图 11) [卸下调节器] 拔起调节器插销以卸下调节器。 插销 (图 12) 图 11 图 12 更换刀片 刀片是易耗品，变钝后必须更换新刀片。...
- Page 16 中文 3. 将曲柄凸轮和曲柄凸轮支架安装到刀片 (图 15) 绿篱机和割草机上相同类型的曲柄凸轮支架。使用产品中安装的曲柄支架。 曲柄凸轮支架 曲柄凸轮 (A) 曲柄凸轮支架 刀片防护罩 曲柄凸轮 (B) 刀片箱 刀片 刀片 图 15 4. 安装新刀片 (1) 将工具上的针销对准曲柄支架上 的中孔。(图 16) (2) 如果曲柄支架上的六角形部分与 针销 齿轮上的凹槽没有对准，请进行 微调，以使曲柄支架对准齿轮凹 曲柄凸轮支架 中孔 槽。(图 17) 图 16 图 17 (3) 将工具翻过来，确保刀片没有下 螺丝 垂，然后安装底板并用...
- Page 17 中文 1. 修剪树篱和园林树木 [绿篱机] 注意！ ○ 在使用绿篱机前使用修枝剪剪掉大枝。不要强行工具修剪以防工具损坏。 ○ 如果刀片无法剪断大枝，请立即停用工具。不要让发动机失灵以免造成损 坏。 ○ 在修剪较高的园林树木时使用安全梯。 ○ 只用于修剪绿篱。 (1) 将要修枝的园林树木周边清理干净，建立一个稳定的工作平台。 (2) 将刀片放入刀片箱中以防意外触碰。 (3) 在工具中安装电池。 (4) 按下 “锁闭”按钮，然后拉回开关开始修剪。 注: ○ 在开始使用之前给刀片加润滑油（使用缝纫机油、矿物油等），之后每小时 加一次。加入的润滑油应适量，应除去多余的润滑油。 ○ 在工作期间（例如，休息时），不要将工具放在阳光直射或高温处。这会造 成散热不畅，并可能造成损坏。 ○ 不要让工具过度工作。 这种操作可能会造成发动机被锁或转速减慢并造成损坏。 修剪园林树木 ○ 使用修枝剪剪去 10 cm 长、 不低于 8 mm 粗的枝叉，使其不会影响到修 剪。(图...
- Page 18 中文 修剪树篱 ○ 从右到左（或从左到右）移动工具，修剪树篱顶部，由下而上修剪侧部。 (图 21) 图 21 注: ○ 不要使用工具修剪草坪或杂草。杂草可能会粘附于刀片上。 ○ 用刀片轻抵粗叉进行修剪。 2. 修剪草坪 [割草机] 注意！ ○ 只用于修剪草坪。 ○ 如果在修剪过程中砂石或枝叉卡入刀片，应立即关闭工具，并卸下电池。 不要让发动机失灵以免造成损坏。使用钳子从刀片中轻轻清除砂石。为防人 身伤害，应使手、手指和身体其它部分远离刀片。 (1) 将待修剪草坪上的砂石和枝叉清理干净。 (2) 将刀片放入刀片防护罩以防意外触碰。 (3) 需要时安装调节器来调整修剪高度。 (4) 将电池安装至工具中。 (5) 按下“锁闭”按钮，拉启开关开始修剪。 将工具放到草坪上，顺势前移。(图 22) 图 22 注: ○ 在开始之前给刀片加润滑油（使用缝纫机油、矿物油等），之后每小时加一 次。加入的润滑油应适量，应除去多余的润滑油。...
- Page 19 中文 在石墙和路边周边修剪 在路边周边修剪时，沿着路边移动刀片。 (图 23) 这样可以将边缘修剪干净。 3. 连续操作时间 图 23 约 30 分钟（视工作条件而定） 维护和检查 警告！ ○ 在检查或进行维护之前，务必关闭 刀片 工具并从工具中取出电池。 ○ 不要拆卸刀片。否则可能会造成人 接地面 身伤害。 接地面 ○ 接触刀片时使用手套、布料保护双 手。否则可能会造成人身伤害。 1. 磨利刀片 (图 24) 沿着箭头方向移动铁锉，先把刀片 图 24 粗略打磨一下，然后再使用油磨石 将刀片打磨光亮。 (1) 使用精细的铁锉或中等粗糙度的铁锉。 (2) 给油磨石上涂一些机油（自行车油或类似）。 (3) 使用磨石轻轻磨去刀片边缘背部的毛口。...
- Page 20 中文 5. 清理外部 电动工具沾污时，用干软布或沾肥皂水的布擦拭。切勿使用氯溶液，汽油或 稀释剂，以免塑胶部分溶化。 6. 收藏 电动工具应收藏于温度低于40℃和小孩拿不到的地方。 7. 维修零部件一览表 注意！ 日立牌电动工具的维修、改造和检查须由经日立公司授权的维修中心进行。 当要求维修或其他保养服务时，若将此零部件一览表与电动工具一起呈交给 经日立公司授权的维修中心，将有助于维修或保养工作。 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于日立牌无线电动工具的重要通知 ： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对电 池进行拆卸和改动（例如拆卸和更换电池组件或其他内部部件） ，那么我们无 法保证我们无线电动工具的安全性和使用性能。 故障排除 如果工具操作不正常，请使用下表中的检查步骤。如果未能解决问题，请向经 销商或日立公司授权服务中心咨询。 现象 可能的原因 解决办法 充电器 充电灯不 电源插头未连接到 将电源插头连接到交流电源插座。 亮。 交流电源插座。 电池未正确连接到 插入电池，使其位于充电器中的正 充电器。 确位置。 电池或充电器电极 使用棉花球或其它物品清洁电极。 锈蚀或接触不良。 电池过热。...
- Page 21 中文 现象 可能的原因 解决办法 工具 不工作。 电池安装不正确。 从工具的电池槽中取出电池，检查 是否有异物。另外也检查一下电池 电极是否锈蚀或接触不良。 确保电池按入时听到卡嗒一声，已 安全到位。 刀片安装不正确。 如果刀片没有运转，但发动机在转 动，则刀片可能安装不正确。 确保已安装曲柄支架和曲柄凸轮。 刀片中被异物卡 如果刀片中有异物，请取出电池， 住。 使用钳子或类似工具将其取出。 应特别小心，因为异物被取出后工 具可能会开始工作。 树液或铁锈也可能会造成刀片无法 工作。使用钢丝刷或类似工具去除 树液或铁锈。 工具被过度使用。 这是电池保护功能在起作用，在工 具承受了超强负载之后发动机会被 关闭。松开开关，消除造成超强负 载的情况，然后拉回开关以继续工 作。 开 关 被 拉 回 后 ， 为防操作不正确造成意外，当开关 “锁闭”按钮未被 被拉回时“锁闭”开关必须是按下...
- Page 22 中文 维修零部件一览表 CH10DL...
- Page 23 中文 项目号 代码号 使用数 备注 项目号 代码号 使用数 备注 330882 330811 “4, 24, 27-29, 32, 36, 37, 324306 601” 324298 330056 330886 “40, 41” 329837 ––––––– 330879 ––––––– 949423 ––––––– 949217 M4×12 323211 M4×8 301653 D4×20 ––––––– ––––––– 328030 324307 330057 324299 330887...
- Page 24 中文 CG10DL...
- Page 25 中文 项目号 代码号 使用数 备注 项目号 代码号 使用数 备注 330882 330885 324306 330057 324298 330056 329837 330879 949423 949217 M4×12 301653 D4×20 ––––––– 324307 324299 320786 330058 331067 BCL1015 329839 330880 DC 10.8V 329835 329832 330055 331755 329830 330887 “4, 25, 28-31, 33, 34, 601”...
- Page 26 English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........26 SHRUB SHEAR SAFETY WARNINGS ............29 GRASS SHEAR SAFETY WARNINGS............29 PRECAUTIONS FOR SHRUB SHEAR AND GRASS SHEAR ...... 30 PRECAUTIONS FOR BATTERY AND CHARGER ........31 CAUTION ON LITHIUM-ION BATTERY ............31 SYMBOL .......................
- Page 27 English Do not use any adapter plugs with earthed (grounded) power tools. Unmodifi ed plugs and matching outlets will reduce risk of electric shock. b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.
- Page 28 English Power tool use and care a) Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed. b) Do not use the power tool if the switch does not turn it on and off...
- Page 29 English This will ensure that the safety of the power tool is maintained. CAUTION Keep children and infi rm persons away. When not in use, tools should be stored out of reach of children and infi rm persons. SHRUB SHEAR SAFETY WARNINGS ○...
- Page 30 English Never operate the machine with damaged guards or shields or without guards or shields in place. Switch on the motor only when the hands and feet are away from the cutting means. Always disconnect the machine from the power supply (i.e. remove the plug from the mains or remove the disabling device) –...
- Page 31 English Do not disassemble the blade. This may result in injury. 10. This product generates vibration during operation. This makes long continuous work physically strenuous so avoid a poor work posture and be sure to take frequent rests. Also during short work periods, stop work immediately to take a rest when your fi...
- Page 32 English Furthermore, please heed the following warning and caution. WARNING In order to prevent any battery leakage, heat generation, smoke emission, explosion and ignition beforehand, please be sure to heed the following precautions. Make sure that swarf and dust do not collect on the battery. ○...
- Page 33 English SYMBOL WARNING The following show symbols used for the machine. Be sure that you understand their meaning before use. Read all safety warnings and all instructions. SPECIFICATIONS POWER TOOL Model CH10DL CH10DL (CG) CG10DL No-load speed 1100 /min Capacity * With shrub shear (Thickness of branch 8 mm...
- Page 34 English STANDARD ACCESSORIES See the list below to check the accessories for CH10DL, CG10DL and CH10DL (CG). CH10DL CG10DL CH10DL (CG) Battery (BCL1015) Charger (UC10SFL) Shrub shear — blade Grass shear — blade Blade case — Blade cover — Adjuster —...
- Page 35 English Grass shear blade set (With blade cover, crank cam and blade box) Adjuster (for Grass shear) Case APPLICATIONS Shrub shear ○ Fine trimming hedges Trimming and pruning garden trees Grass shear ○ Trimming lawns BATTERY REMOVAL/INSTALLATION Battery removal Hold the handle tightly and push the battery latch Rechargeable to remove the battery (see Figs.
- Page 36 English CHARGING Before using the power tool, charge the Rechargeable battery as follows. battery Connect the charger power cord to the receptacle Insert When connecting the plug of the Hole for connecting charger to a receptacle, the pilot lamp the rechargeable will blink in red (At 1-second intervals).
- Page 37 English Regarding recharging time Depending on the combination of the charger and batteries, the charging time will become as shown in Table 3 Table 3 Charging time (At 20°C) Charger UC10SFL Battery BCL1015 Approx. 40 min. NOTE The charging time may vary according to temperature and power source voltage. Disconnect the charger’s power cord from the receptacle.
- Page 38 English FUNCTIONAL DESCRIPTION Battery Level Warning Lamp The battery level can be checked by pulling the trigger switch while the power tool is in a no-load state. The battery level warning lamp lights when the battery power is very low. If this happens, Battery level charge the battery.
- Page 39 English Blade box (Fig. 8) (Standard accessory with Blade box CH10DL (CG)) Place the shrub shear blade and the grass shear blade in the blade box when they are not used. Also place the crank cam (B) in the blade box to prevent losing it.
- Page 40 English Press the front end of the adjuster to fi t the adjuster onto the tool. (A clicking sound will be heard) (Fig. 11) [Adjuster removal] Raise the adjuster latch to remove the adjuster. (Fig. 12) Latch Fig. 11 Fig. 12 REPLACING THE BLADE The blade is a consumable that has to be replaced with a new blade when it loses sharpness.
- Page 41 English Attach the crank cam and crank cam holder to the blade (Fig. 15) The same type of crank cam holder is used in the shrub shear and the grass shear. Use the crank holder installed in the product. Crank cam holder Crank cam holder Crank cam (A) Blade cover...
- Page 42 English Trimming hedges and garden trees [Shrab shear] CAUTION ○ Use a pair of pruning shears to cut thick branches before using the shrub shear. Do not force the tool to prevent it from breaking. ○ Stop the tool immediately if the blade stalls against a too heavy branch. Do not allow the motor to seize up as it could damage the motor.
- Page 43 English Trimming hedges Trim the top of hedges by moving the tool from right to left (or left to right) and trim the sides ○ by starting from below and working up. (Fig. 21) Fig. 21 NOTE Do not use the tool for cutting the lawn or weeds. Grass or weeds could stick to the blade. ○...
- Page 44 English Trimming around stone walls and curbs When trimming around curbs, move the blade sideways along the curb. (Fig. 23) This makes it possible to trim without leaving untrimmed edges. Continuous operating time Fig. 23 Approx. 30 minutes (depending on the work conditions) MAINTENANCE AND INSPECTION WARNING...
- Page 45 English Maintenance of the motor The motor unit winding is the very “heart” of the power tool. Exercise due care to ensure the winding does not become damaged and/or wet with oil or water. Cleaning on the outside When the power tool is stained, wipe with a soft dry cloth or a cloth moistened with soapy water.
- Page 46 English TROUBLESHOOTING Use the inspections in the table below if the tool does not operate normally. If this does not remedy the problem, consult your dealer or the Hitachi Authorized Service Center. Symptom Possible cause Remedy Charger The Charge The power plug is not Connect the power plug to an AC lamp does not connected to an AC...
- Page 47 English Symptom Possible cause Remedy Tool Does not Foreign matter is When there is foreign matter in the operate. lodged in the blade. blade, remove the battery and use a pair of tongs or similar tool to remove it. Take great care since the tool may start operating when the foreign matter has been removed.
- Page 48 English SERVICE PARTS LIST CH10DL...
- Page 49 English Item Item Code No. Remarks Code No. Remarks Used Used 330882 330811 “4, 24, 27-29, 32, 36, 37, 601” 324306 324298 330056 330886 “40, 41” 329837 ––––––– 330879 ––––––– 949423 ––––––– 949217 M4×12 323211 M4×8 301653 D4×20 ––––––– ––––––– 328030 324307 330057...
- Page 50 English CG10DL...
- Page 51 English Item Item Code No. Remarks Code No. Remarks Used Used 330882 330885 324306 330057 324298 330056 329837 330879 949423 949217 M4×12 301653 D4×20 ––––––– 324307 324299 320786 330058 331067 BCL1015 329839 330880 DC 10.8V 329835 329832 330055 331755 329830 330887 “4, 25, 28-31, 33, 34, 601”...
- Page 52 服务中心 日立工机商业 （中国） 有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东日立工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 编号：C99177623 G 发行日期：2017年7月 中国印刷...
