Summary of Contents for GYS EXPERT LCD 11 TRUE COLOR

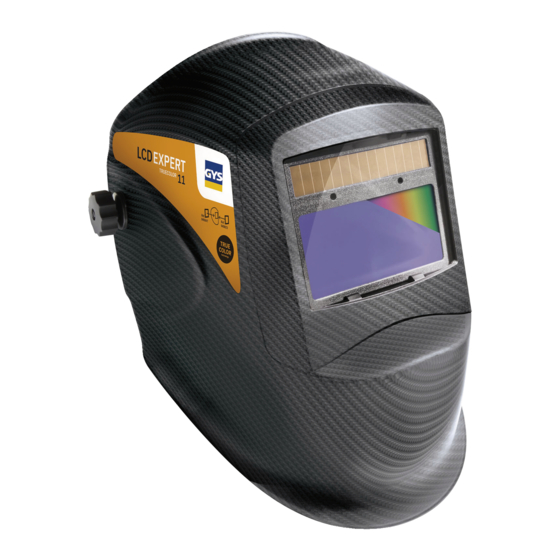

- Page 1 TRUECOLOR 02-05 / 30-36 06-09 / 30-36 10-13/ 30-36 14-17 / 30-36 18-21 / 30-36 22-25 / 30-36 26-29 / 30-36 www.gys.fr Find more languages of user manuals on our website V2 - 28/04/21 - Ref. 040755...
- Page 2 Notice originale EXPERT 11 TRUE COLOR INSTRUCTIONS DE SÉCURITÉ Ce manuel d’utilisation comprend des indications sur le fonctionnement du matériel et les précautions à suivre pour la sécurité de l’utilisateur. Merci de le lire attentivement avant la première utilisation et de le conserver soigneusement pour toute relecture future.
- Page 3 Notice originale EXPERT 11 TRUE COLOR Avant chaque utilisation : - Inspecter soigneusement le masque et son filtre UV/IR. - Remplacer immédiatement les pièces usées ou endommagées. - Remplacer les verres filtrants ou les écrans de garde s’ils sont fissurés ou rayés pour éviter d’endommager les yeux de l’utilisateur.
-
Page 4: Entretien / Maintenance
Notice originale EXPERT 11 TRUE COLOR FONCTIONNEMENT Le masque opto-électronique EXPERT LCD 11 TRUE COLOR commute instantanément de l’état clair à l’état foncé à l’amorçage de l’arc, et retourne à l’état clair lorsque l’arc s’arrête. 1. Écran de protection 2. Celulle solaire 3. - Page 5 Notice originale EXPERT 11 TRUE COLOR ANOMALIES & REMÈDES Le filtre optoélectronique ne fonctionne pas. Activer la charge solaire en exposant la cellule à la lumière pendant 20 à 30 minutes. Le filtre optoélectronique reste en teinte foncée quand il n’y a pas d’arc Vérifier les détecteurs et les nettoyer si nécessaire.
- Page 6 Translation of the original instructions EXPERT 11 TRUE COLOR SAFETY INSTRUCTIONS This user’s manual includes information on the operation of the equipment and the precautions to be followed for the user’s safety. Please read it carefully before first use and keep it in a safe place for future reference. These instructions must be read and understood before operation.
-
Page 7: Before Welding
OPERATION The EXPERT LCD 11 TRUE COLOR auto-darkening welding helmet switches from light to dark state when a welding arc is struck. The auto-darkening welding helmet switches back to the light state when the arc stops. 1. LCD protection plate 2. -
Page 8: Maintenance
Storage temperature -20°C / + 70°C HEADBAND ADJUSTMENT The EXPERT LCD 11 TRUE COLOR is equipped with a headband which can be adjsuted in multiple ways to suit the welder: width, height (1), longitudinal inclination (3) and adjustment (2). MAINTENANCE •... - Page 9 Translation of the original instructions EXPERT 11 TRUE COLOR SAFETY LABEL This label is displayed inside the welding helmet. It is important that the user understands the safety symbols signification. The list numbers match image numbers Legend : A. Warning ! Beware ! There are possible dangers as per the different symbols. 1.
- Page 10 Übersetzung der Originalmitteilung EXPERT 11 TRUE COLOR SICHERHEITSANWEISUNGEN Dieses Benutzerhandbuch enthält Informationen über den Betrieb des Geräts und die für die Sicherheit des Benutzers zu beachtenden Vorsichtsmaßnahmen. Bitte lesen Sie es vor der ersten Verwendung sorgfältig durch und bewahren Sie es für spätere Nachschlagezwecke an einem sicheren Ort auf.Diese Anweisungen müssen vor jeder Operation gelesen und verstanden werden.
- Page 11 Übersetzung der Originalmitteilung EXPERT 11 TRUE COLOR Vor jedem Einsatz : - Überprüfen Sie die Maske und ihren UV/IR-Filter sorgfältig. - Ersetzen Sie verschlissene oder beschädigte Teile sofort. - Ersetzen Sie Filterlinsen oder Gesichtsschutzscheiben, wenn sie rissig oder verkratzt sind, um Schäden an den Augen des Benutzers zu vermeiden.
-
Page 12: Wartung Und Instandhaltung
• Verfallsdatum / Verfallsfrist : Kein Verfallsdatum für dieses Produkt. Der Zustand des Helmes muss vor jedem Einsatz überprüft werden. • Der LCD EXPERT LCD 11 TRUE COLOR Schweißhelm darf nicht auf den Boden fallen. • Benutzen Sie keine Werkzeuge oder scharfen Gegenstände, um Filter oder Helmteile zu wechseln. Sie könnten das Filtermodul und den Film beschädigen und in seiner Funktion einschränken, womit Sie die Garantieansprüche außer Kraft setzen. - Page 13 Übersetzung der Originalmitteilung EXPERT 11 TRUE COLOR FEHLER UND LÖSUNGEN Der optoeletronische Sensor funktioniert nicht. Setzen Sie die Solarzelle 20 bis 30 Minuten dem Sonnenlicht aus, damit sich diese aufladen kann Filter bleibt abgedunkelt, obwohl der Lichtbogen bereits erloschen bzw. Überprüfen Sie die Sensoren und reinigen Sie sie gegebenenfalls.
- Page 14 Traducción de la notificación original EXPERT 11 TRUE COLOR INSTRUCCIONES DE SEGURIDAD Este manual del usuario incluye información sobre el funcionamiento del equipo y las precauciones que deben seguirse para la seguridad del usuario. Por favor, léalo cuidadosamente antes de usarlo por primera vez y guárdelo en un lugar seguro para futuras referencias.
- Page 15 -Compruebe que el nivel de protección corresponde a los procedimientos de soldadura empleados. Para elegir el nivel, véase la tabla de «procesos de soldadura». FUNCIONAMIENTO La máscara optoelectrónica EXPERT LCD 11 TRUE COLOR cambia de claro a oscuro con el cebado del arco, y vuelve al estado claro cuando el arco se detiene.
-
Page 16: Mantenimiento
-20°C / + 70°C AJUSTE PARA LA CABEZA La máscara EXPERT LCD 11 TRUE COLOR tiene una diadema de ajuste con 4 ajustes: anchura, altura (1), inclinación (2)y ajuste longitudinal (3). MANTENIMIENTO • Fecha / Tiempo de caducidad : No tiene fecha de caducidad, pero debe comprobar su máscara EXPERT LCD 11 TRUE COLOR antes de cada uso. -
Page 17: Etiqueta De Seguridad
Traducción de la notificación original EXPERT 11 TRUE COLOR ANOMAÍAS Y SOLUCIONES El filtro optoelectrónico no funciona Active la carga solar exponiendo la célula a la luz durante 20 a 30 minutos; El filtro optoelectrónico sigue en tinte oscuro cuando no hay Compruebe los sensores y límpielos si fuese necesario. - Page 18 Перевод оригинала уведомления EXPERT 11 TRUE COLOR ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ Данное руководство пользователя содержит информацию о работе оборудования и мерах предосторожности, которые необходимо соблюдать для обеспечения безопасности пользователя. Пожалуйста, внимательно прочитайте его перед первым использованием и храните в безопасном месте для...
-
Page 19: Перед Использованием
Перевод оригинала уведомления EXPERT 11 TRUE COLOR Оксиацетиленовая, лазерная или газовая сварка и резка этой маской не разрешены. Перед каждым использованием : - Внимательно осмотрите маску и ее УФ/ИК-фильтр. - Немедленно замените изношенные или поврежденные детали. - Замените линзы фильтра или лицевые экраны, если они потрескались... -
Page 20: Принцип Действия
Температура хранения -20°C / + 70°C НАСТРОЙКА ГОЛОВНОГО ОБРУЧА Маска EXPERT LCD 11 TRUE COLOR оснащена обручем который сварщик может подогнать по 4 параметрам: ширина, высота (1), наклон (2) и продольная посадка (3). УХОД / ОБСЛУЖИВАНИЕ • Дата / Срок годности: Нет срока годности, но перед каждым использованием состояние вашей маски EXPERT LCD 11 TRUE COLOR должно... -
Page 21: Неисправности И Их Устранение
Перевод оригинала уведомления EXPERT 11 TRUE COLOR НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ Оптоэлектронный фильтр не работает Активируйте солнечный заряд, выставив элемент на свет в течение 20 - 30 минут Фильтр остается темного оттенка, когда нет дуги или Проверьте датчики и почистите их при надобности. когда... - Page 22 Vertaling van het oorspronkelijke bericht EXPERT 11 TRUE COLOR VEILIGHEIDSBEVELEN Deze gebruikershandleiding bevat informatie over de werking van de apparatuur en de te volgen voorzorgsmaatregelen voor de veiligheid van de gebruiker. Lees het voor het eerste gebruik zorgvuldig door en bewaar het op een veilige plaats voor toekomstige referentie.
- Page 23 Vertaling van het oorspronkelijke bericht EXPERT 11 TRUE COLOR Voor elk gebruik : - Controleer het masker en zijn UV/IR-filter zorgvuldig. - Vervang versleten of beschadigde onderdelen onmiddellijk. - Vervang filterlenzen of gelaatsschermen als ze gebarsten of bekrast zijn om schade aan de ogen van de gebruiker te voorkomen.
- Page 24 (2) en verstelling in lengterichting (3). ONDERHOUD • Vervaldatum : Er bestaat geen vervaldatum voor dit product, maar de staat van uw EXPERT LCD 11 TRUE COLOR masker moet voor elk gebruik gecontroleerd worden. De LCD EXPERT 11 TRUE COLOR lashelm mag niet op de grond vallen.
- Page 25 Vertaling van het oorspronkelijke bericht EXPERT 11 TRUE COLOR VERVANGEN VAN HET INTERNE SPATGLAS (10) Om het binnenste scherm (10) te vervangen, leg uw vinger op punt A en laat het naar beneden glijden. Als u het scherm vervangt, vergeet niet het beschermfolie (11) van tevoren te verwijderen.
- Page 26 Traduzione dell’avviso originale EXPERT 11 TRUE COLOR Questo manuale d’uso include istruzioni sul funzionamento dell’apparecchiatura e le precauzioni da seguire per la sicurezza dell’utente. Si prega di leggerlo attentamente prima del primo utilizzo e di conservarlo in un luogo sicuro per riferimento futuro. Queste istruzioni devono essere lette e comprese prima di qualsiasi operazione.
-
Page 27: Funzionamento
-Verificate se il livello di protezione corrisponde ai metodi di saldatura impiegati. Per aiutarvi nella vostra scelta, basatevi sulla tabella «Metodi di saldatura». FUNZIONAMENTO La maschera optoelettronica EXPERT LCD 11 TRUE COLOR cambia istantaneamente dallo stato chiaro a quello scuro all’innesco dell’arco, e ritorna allo stato chiaro quando l’arco si spegne. 1. Schermo di protezione 2. -
Page 28: Manutenzione
Temperatura di stoccaggio -20°C / + 70°C REGOLAZIONE CROCIERA La maschera EXPERT LCD 11 TRUE COLOR è dotata di una crociera che offre 4 regolazioni al saldatore : larghezza, altezza (1), inclinazione (2) e regolazione longitudinale (3). MANUTENZIONE • Controllare frequentemente la vostra maschera EXPERT LCD 11 TRUE COLOR. -
Page 29: Anomalie E Rimedi
Traduzione dell’avviso originale EXPERT 11 TRUE COLOR ANOMALIE E RIMEDI Il filtro optoelettronico non funziona Attivare la ricarica solare esponendo la cellula alla luce per 20 - 30 minuti Il filtro optoelettronico rimane in tinta scura quando non c'è Controllare i rilevatori e pulire se necessario. arco o quando l'arco si spegne Commutazione incontrollata e scintillio: Il filtro passa sulla Verificare che i rilevatori siano posizionati bene nell'asse dell'arco elettrico, senza... - Page 30 EXPERT 11 TRUE COLOR MARQUAGE DU FILTRE / FILTER MARKING / FILTERKENNZEICHNUNG / MARCADO DEL FILTRO / МАРКИРОВКА ФИЛЬТРА / MARCATURA DEL FILTRO Chaque filtre optoélectronique possède un marquage conforme à la norme EN 379/ Each optoelectronic filter is stamped in accordance with standard EN 379/ Beide optoelektronischen Filter haben eine Kennzeichung richtlinienkonform mit der Norm EN 379./ Cada filtro op- toelectrónico posee un marcado conforme a la norma EN 379/ Каждый...
- Page 31 EXPERT 11 TRUE COLOR MARQUAGE DES ÉCRANS DE GARDE / GUARD SCREENS MARKING / KENNZEICHNUNG VON SCHUTZGITTERN / MARCADO DE LAS PANTALLAS DE PROTECCIÓN / МАРКИРОВКА ЗАЩИТНЫХ ЭКРАНОВ / MARKERING VAN VEILIGHEIDSSCHERMEN / MARCATURA DI PROTEZIONE SCHERMI Chaque écran de garde possède un marquage conforme à la norme EN 166/ Each guard screen is stamped in accordance with EN 166 standard / Jedes Schutzgitter ist gemäß...
- Page 32 EXPERT 11 TRUE COLOR PROCÉDÉ DE SOUDAGE / WELDING PROCESS / SCHWEISSMETHODEN / PROCESO DE SOLDADURA / МЕТОД СВАРКИ / PROCEDI- MENTO DI SALDATURA Procédé soudage / Intensité du courant A Welding process / Schweißmethoden / proceso de soldadura / метод сварки / procedimento di saldatura MAG / WAG / МАГ...
- Page 33 Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoranschlages durch den Besteller. Im Fall einer Garantieleistung trägt GYS ausschließlich die Kosten für den Rückversand an den Fachhändler. La garantía cubre todos los defectos o vicios de fabricación durante 2 años, a partir de la fecha de compra (piezas y mano de obra) La garantía no cubre :...
- Page 34 Modell der Maske : WH8000 ES La máscara EXPERT LCD 11 TRUE COLOR se ajusta al Reglamento (UE) 2016/425 sobre los equipos de protección individual. Esta conformidad se establece por el cumplimiento de las normas EN 175 : 1997, EN 166 : 2002, EN 168 : 2002 y EN 379+A1 : 2004.
- Page 35 EXPERT 11 TRUE COLOR - Matériel conforme aux directives européennes. La déclaration UE de conformité est disponible sur notre site. - Device(s) compliant with European directives. The certificate of compliance is available on our website. - Die Geräte entsprechen die europäischen Richtlinien. Die Konformitätserklärung finden Sie auf unsere Webseite. - El aparato está...
- Page 36 GYS SAS 1, rue de la Croix des Landes CS 54159 53941 SAINT-BERTHEVIN Cedex - FRANCE...
