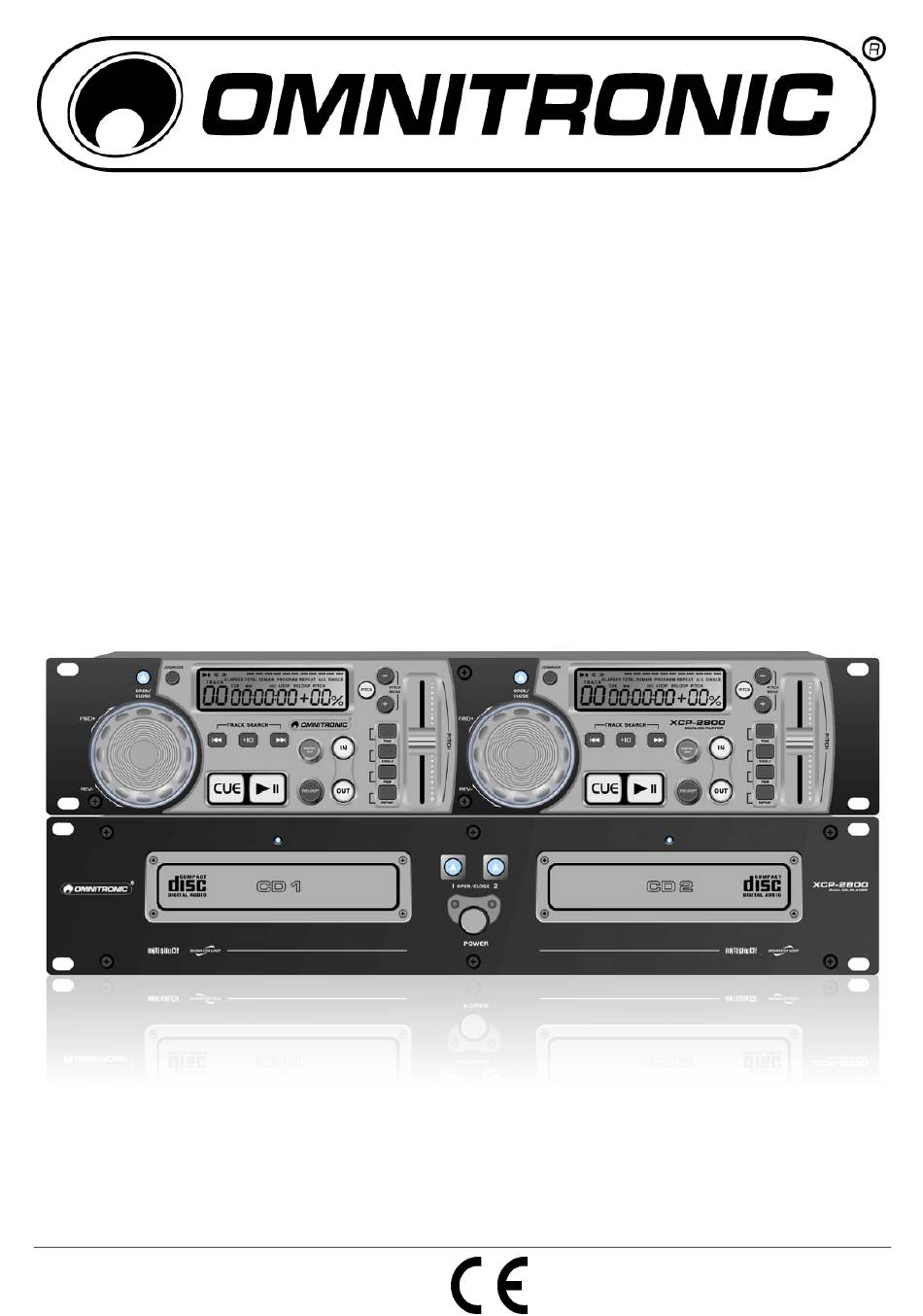

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL XCP-2800 DUAL CD PLAYER © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
- Page 2 2/30 00047147.DOC, Version 1.0...
- Page 3 3/30 00047147.DOC, Version 1.0...
-
Page 4: Table Of Contents
11046020 This user manual is valid for the article numbers: 11046020 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 4/30 00047147.DOC, Version 1.0... -
Page 5: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für den OMNITRONIC XCP-2800 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 6 Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits- hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind. Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch.
-
Page 7: Bestimmungsgemässe Verwendung
ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten! Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen. Kinder und Laien vom Gerät fern halten! ACHTUNG: Zu hohe Lautstärken können das Gehör schädigen! Im Geräteinneren befinden sich keine zu wartenden Teile. -
Page 8: Gerätebeschreibung
4. GERÄTEBESCHREIBUNG 4.1 Features Doppel-CD-Player für DJs • 2 x 40 Sekunden Anti-Shock-Puffer • Alphanumerische LCD-Displays (blau hinterleuchtet) • Leichtlaufende Jogdials mit Moduswahl (schnelle oder framegenaue Suche) und Pitch-Bend-Funktion • Bequeme Titelwahl über Skip- und +10-Tasten • Pitchregelung ±8 %, ±12 %, ±24 % •... -
Page 9: Steuereinheit
4.2 Steuereinheit Bedienfeld Abspieleinheit 1 Drehrad •Suchfunktion ist aktiviert (Taste JOGMODE leuchtet): Bedienfeld Abspieleinheit 2 schneller Vor- und Rücklauf im Wiedergabe- und Pausemodus. • Suchfunktion ist deaktiviert (Taste JOGMODE leuchtet Taste nicht): zur Funktion Pitch Bend im Wiedergabemodus, Öffnet und Schließt die CD-Schublade. Während des d.h. - Page 10 Tasten IN, OUT, RELOOP Taste REPEAT Tasten zum Speichern und zur Wiedergabe einer Zum Anwählen der Wiederholfunktionen. Endlosschleife (Continuous Loop). • Erster Tastendruck (Anzeige REPEAT 1): ständige • IN: Bestimmt den Startpunkt einer Schleife (LED Wiederholung des angewählten Titels leuchtet blau) •...
- Page 11 Wiedergabemodus RELOOP Eine Schleife wird wiederholt abgespielt. Pausemodus REPEAT 1/ALL Symbole << und >> Eine der Wiederholfunktionen ist aktiviert. • << zeigt schnellen Rücklauf eines Titels an SINGLE • >> zeigt schnellen Vorlauf eines Titels an Betriebsart Einzeltitelwiedergabe Zeitanzeige 2-stellige Anzeige des aktuellen Titels Titelabspielzeit (ELAPSED), Titelrestspielzeit (REMAIN) oder Gesamtrestspielzeit (TOTAL REMAIN) dargestellt in Minuten (M), Sekunden (S) und Frames (F)
-
Page 12: Laufwerkeinheit
4.3 Laufwerkeinheit CD-Schublade mit LED Netzschalter Zum Einlegen von CDs. Die blaue Kontroll-LED leuchtet, Drücken Sie den Netzschalter, um das Gerät ein- und wenn die Schublade geöffnet ist und blinkt, wenn beim auszuschalten. Einlesevorgang der CD. Taste Öffnet und Schließt die CD-Schublade. Während des Abspielens einer CD ist die CD-Schublade gegen unbeabsichtigtes Öffnen verriegelt. -
Page 13: Inbetriebnahme
5. INBETRIEBNAHME 5.1 Installation Stellen Sie die Steuer- und Laufwerkeinheit auf einer ebenen Fläche auf oder installieren Sie die Geräte in Ihrem Rack. Für den Einbau in ein 19"-Rack (483 mm) benötigen die Geräte jeweils 2 HE. Die Geräte können mit jeweils vier Schrauben M6 im Rack befestigt werden. Die Laufwerkeinheit muss waagrecht betrieben werden. -
Page 14: Bedienung
6. BEDIENUNG Die Bedienung der beiden Abspieleinheiten ist völlig identisch. 6.1 Gerät Einschalten/Ausschalten 1. Schalten Sie den XCP-2800 mit dem Netzschalter ein. Das Gerät prüft zunächst ob eine CD eingelegt ist (Anzeige „LOAD CD"). Wenn sich eine CD in der CD-Schublade befindet, zeigt das Display nach dem Einlesevorgang kurz die Gesamtanzahl der Titel und die Gesamtspielzeit und anschließend die Informationen zum ersten Titel an. -
Page 15: Wiedergabe Starten/Unterbrechen
6.5 Wiedergabe starten/unterbrechen 1. Drücken Sie die Taste , um die Wiedergabe zu starten (das Display zeigt ). Während der Wiedergabe leuchtet die blaue LED. Der Startpunkt des Titels (Cue-Punkt) wird automatisch gespeichert. Das Gerät kehrt zum Cue-Punkt zurück, indem Sie kurz die Taste CUE drücken. 2. -
Page 16: Endlosschleife Abspielen
3. Alternativ zum Drehrad können auch die Tasten PITCH BEND zur Taktangleichung verwendet werden. Solange die Taste + oder - gehalten wird, läuft der Titel um 16 % schneller bzw. langsamer. Nach dem Loslassen der Tasten PITCH BEND kehrt das Gerät automatisch wieder zur zuvor eingestellten Geschwindigkeit zurück. -
Page 17: Reinigung Und Wartung
7. REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile. -
Page 18: Introduction
- download the latest version of the user manual from the Internet 1 INTRODUCTION Thank you for having chosen the OMNITRONIC XCP-2800. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Page 19 This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual. Important: Damages caused by the disregard of this user manual are not subject to warranty.
-
Page 20: Operating Determinations
Please note that damages caused by manual modifications on the device or unauthorized operation by unqualified persons are not subject to warranty. Keep away children and amateurs! CAUTION: High volumes can cause hearing damage! There are no serviceable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers. -
Page 21: Description
4 DESCRIPTION 4.1 Features Dual CD player for DJs • 2 x 40 seconds anti-shock protection • Alphanumeric LCDs with blue backlight • Easy-turning jog dials with mode selector (fast or frame search) and Pitch Bend function • Comfortable track selection via skip buttons and +10 buttons •... -
Page 22: Control Unit
4.2 Control unit Rotary wheel Control panel player 1 • Search function is activated (button JOGMODE lights): For fast forward/reverse in play mode and in pause Control panel player 2 mode. • Search function is deactivated (button JOGMODE does Button not light): For the function Pitch Bend in play mode, i.e. - Page 23 Button REPEAT Buttons IN, OUT, RELOOP For selecting the repeat functions. Buttons to memorize and replay a seamless continuous • First actuation of the button (indication REPEAT 1): loop. continuous repeat of the title selected. • IN: sets the starting point of a loop (LED lights blue) •...
- Page 24 Play mode RELOOP A loop has been restarted. Pause mode REPEAT 1/ALL Symbols << and >> One of the repeat functions is active. • << indicates fast reverse of a title SINGLE • >> indicates fast forward of a title Operating mode single title play Time indication 2-digit indicator of the current title...
-
Page 25: Player Mechanism Unit
4.3 Player mechanism unit Power on/off CD tray with indicator Press this button to turn the unit on and off. For entering CDs. The blue control LED lights when the tray is opened and flashes during read-in of the CD. Button Opens and closes the CD tray. -
Page 26: Set Up
5 SET UP 5.1 Installation Install the control unit and the player mechanism unit on a plane surface or in your rack. For 19" (483 mm) rack installation, 2 units are required each. You can fix each unit with four screws M6 in the rack. The player mechanism unit must be operated in a horizontal position. -
Page 27: Operation
6 OPERATION The operation of the two players is identical. 6.1 Switching on/off Switch on the XCP-2800 with the power button. The unit will automatically detect if a CD is inserted ("LOAD CD" is indicated). If a CD is inserted, the display will shortly indicate the total number of titles and the total remain time followed by information concerning the first title after the read-in. -
Page 28: Starting Playback/Pause
6.5 Starting playback/pause Press the button , to start playback (the display indicates . During playback, the blue LED lights. The starting point of the title will automatically be stored in the memory as the cue point. The unit will return to this cue point by shortly pressing the button CUE. -
Page 29: Playing A Continuous Loop
6.10 Playing a continuous loop A section within a title can be repeated as a seamless continuous loop as many times as desired. This loop can be overwritten at any time and is deleted when selecting another title, changing the CD or switching the unit off and on again. -
Page 30: Technical Specifications
8 TECHNICAL SPECIFICATIONS Power supply: 115/230 V AC, 50/60 Hz ~ Power consumption: 30 W Type: double CD player Available disc: CD/-R/-RW in CD-DA format (8 and 12 cm) Pitch adjustment: ±8 %, ±12 %, ±24 % Display: elapsed time, remain time, total remain time Distortion: 0.09 % S/N ratio:...
