Stardom MR2-BA31 Quick Setup Manual

MR�-B��/MR�-BA��/MR�-B��A 快速安裝導引

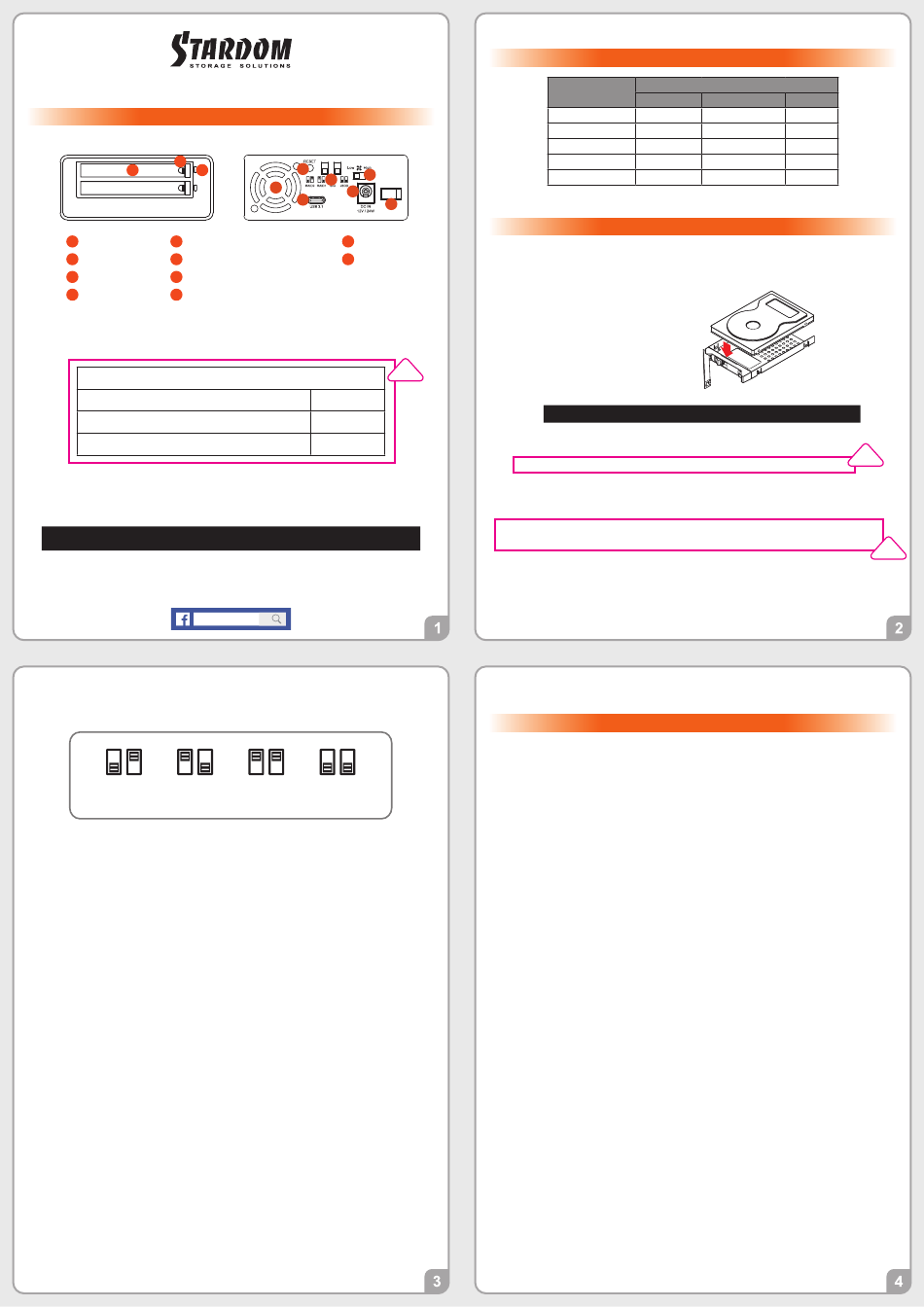

產品示意圖與配件表
前視圖
B
C A
硬碟讀取燈 RESET 鈕
A E
硬碟抽取盒頂針孔 USB �.� Gen� Type-C 埠 (��Gbps)
B F
硬碟抽取盒把手 RAID 切換鈕
C G
風扇 風扇轉速切換按鈕
D H
打開包裝外盒後 ， 包裝內容應包含下列組件 :
MR2 主體 x1( 內含抽取盒 x2)
USB 3.2 C to C 連接線 x1 (for MR2-BA31/MR2-B31)
USB 3.2 C to A 連接線 x1 (for MR2-BA31/MR2-B31A)
快速安裝導引 x1
� 請先確認相關配件與產品本身是否有受損或是缺少配件 ， 若有任何疑問 ， 請與您的經銷商或
業務人員聯絡 。
� 請前往官網 (www.stardom.com.tw) 下載說明書 、 驅動程式以及其餘相關資源 。
注意 ： 開啟產品電源前 ， 請確認產品與主機端 (開機狀態) 已連接 ， 否則產品將進入休眠狀態 。
銳銨科技
V1.1 (Dec. 2020)
RAID 模式切換設定
RAID � RAID �
RAID � ： 一個大的獨立資料儲存容量 ， 並可加速資料存取但無資料保護功能 。
RAID � ： 兩顆硬碟是鏡射關係因此擁有相同的資料 ， 因此有一顆硬碟損毀仍然可以正常運作 。
當放入新硬碟取代損毀硬碟後 ， 系統會自動將資料重建到新的硬碟 。
BIG : 兩顆硬碟的容量會被加總成一個大儲存容量 ， 但無資料保護功能 。
JBOD ： 可對兩顆獨立硬碟進行管理的工作 ， 能大幅增加硬碟管理上的便利性 ， 但無資料保護
功能 。
切換RAID設定的標準程序 ：
�. 請在 MR� 連線到電腦後 ， 一併打開電腦和 MR� 的電源開關 。
�. 在硬碟讀取燈的藍燈恆亮時 ， 將在 MR� 背板上設定 RAID 的 「切換開關」 調至 JBOD 。
�. 使用頂針插入 「重置鍵」 ， 待硬碟讀取燈上的藍紫燈結束閃爍 ， 並轉成恆亮藍燈後鬆開頂針 。
�. 在硬碟讀取燈的藍燈恆亮時 ， 將在 MR� 背板上設定 RAID 的 「切換開關」 調到你所要的設定位
置 。
�. 使用頂針插入 「重置鍵」 ， 待硬碟讀取燈上的藍紫燈結束閃爍 ， 並轉成恆亮藍燈後鬆開頂針 。
�. 請您再做一次關 、 開 MR� 電源的動作後 ， 您已經改變 、 並重新設定了 MR� 的 RAID 。
背視圖
E
H
G
D
I
F
J
電源插座
I
電源開關
J
V1.1
電源轉換器 x1
電源線 x1
頂針
BIG JBOD
(預設)
燈號說明
狀態
RAID 0, BIG,
硬碟閒置 藍燈恆亮
無硬碟 紅燈恆亮
資料存取 藍燈閃爍
資料重建 - 來源碟
N/A
資料重建 - 目標碟
N/A
硬體安裝
請參照下列步驟 ， 完成 MR� 的硬體安裝 :
�. 將系統擺放於穩固平台 ， 並確認散熱風扇口沒有被其他物體擋住 ， 系統四周有適當的散熱空間 。
(擺放環境請避免接近潮濕或其他易對產品造成損傷的環境)
２. 使用配件內附的頂針插入硬碟抽取盒頂針孔後 ，
抽取盒門閂將會輕彈開啟 ， 便可取出抽取盒 。
�. 安裝 �.� 吋硬碟安裝至抽取盒上 。
注意 ： 不建議使用不同廠牌 ， 或是同廠牌不同型號的硬碟 ， 避免影響效能 。
�. 硬碟安裝完成後 ， 請將抽取盒平移放入主機內 ， 並關上把手 。
�. 透過機體背面的 RAID 切換鈕 ， 設定所要使用的 RAID 模式 。
�. 視電腦 USB 埠類型選擇配件中的對應的 USB 連接線 ， 連接電腦與 MR� 的 USB 埠 。
�. 將電源線與電源轉接器連接好,並將兩端接頭各自接到 MR� 及電源插座後 ， 啟動 MR� 。
�. 此時 ， 您的作業系統將會自動辨識到儲存容量 ； 待辨識成功後 ， 請依據您所需的儲存格式 ， 將
系統依照作業系統的指示完成格式化 。 待硬盤格式化完成後 ， 便可直接使用 MR� 。
※ 若您使用的是 USB �.� C to A 連接線 ， 主機端的 Type-A 需為 USB �.� Gen� 規格方可達到
最佳存取效能 。
產品使用注意事項
�. 硬碟格式化後 ， 由電腦主機作業系統所辨識 MR� 的實際總容量會與硬碟廠所標示的容量加總
後 ， 將有所差異 。
�. 當系統運作時 ， 請勿任意移除 ， 以免導致資料遺失 。
�. 為了確保節能功能的正常運作 ， 請將 USB 連接線常態性與電腦端保持連接 。
�. 完成系統初始化安裝後 ， 在使用上請勿任意變更硬碟位置 ； 此動作將可能導致系統無法形成
RAID 。
�. RAID 模式一旦設定完成 ， 若要進行切換 ， 因切換過程中將會清除硬碟中的資料 ， 請務必先將硬
碟中的資料另行備份後再行切換 。
�. 切換 RAID 模式前 ， 均需先切換至 JBOD 後 ， 再調整至所需要的模式 。
�. 新增或變更 RAID 模式後需重新啟動產品 ， 以確保完成更新為新的 RAID 模式 。
�. 當您需要關閉或移除 MR� 時 ， 務必透過您所操作的作業系統中執行硬碟安全移除後 ， 方進行電
源關閉的動作 。
�. 強烈建議除了使用 MR�的資料儲存功能外 ， 請針對重要資料備份到另一個儲存裝置上或遠端
備份 ， 雙重備份您重要的資料 。 若您儲存在 MR� 的資料損毀或遺失 ， STARDOM 將不負任何的
責任 。
感謝您使用 銳銨科技股份有限公司 的產品 。
本手冊裡的資訊在出版前雖然已經被詳細確認 ， 但實際產品規格將已出貨時為準 ； 任何的產品
規格或相關資訊更新 ， 請您直接上 www.STARDOM.com.tw 網站查詢 ， 或直接與您的業務聯絡
窗口聯繫 ， 本公司將不另行通知 。
如果您對 銳銨科技 的產品有任何疑問 ， 或是想獲得最新產品訊息 、 使用手冊或韌體 ， 請您聯絡
services@stardom.com.tw ， 我們將儘速回覆您 。
STARDOM 為 銳銨科技股份有限公司 旗下品牌之一
本說明相關產品內容歸 銳銨科技股份有限公司 版權所有
硬碟狀態燈
RAID 1 JBOD
藍燈恆亮 藍燈恆亮
紅燈恆亮 紅燈恆亮
藍燈閃爍 藍燈閃爍
呼吸燈（藍燈）
N/A
呼吸燈（紫燈）
N/A
