MANUALE ISTRUZIONI MANUALE ISTRUZIONI
PRESSOFLUSSOSTATO ELETTRONICO
®

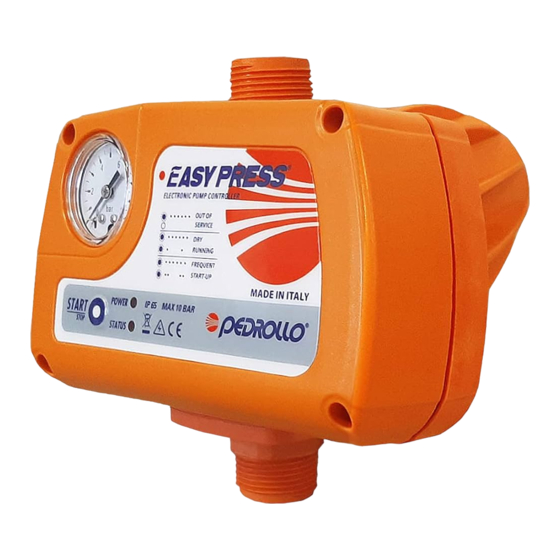

EASY PRESS è un apparec-
chio che avvia ed arresta l'elet-
tropompa su cui è installato so-
stituendo i tradizionali sistemi a
pressostato / autoclave.
La pompa viene avviata quan-
do, all'apertura di un rubinetto,
la pressione dell'impianto
scende sotto la " pressione di
marcia " (Pm), e viene fermata
Dati tecnici
- Tensione: ~230 Volt / ~115 Volt
- Frequenza: 50-60 Hz
- Corrente: 10A, max 12A per 3 sec
- Corrente: 12A, max 16A per 3 sec
- Grado protezione: IP 65
- Pressione di marcia (Pm): 0,8 / 1,5 / 2,2 bar
- Portata di arresto (Qa): 1 ÷ 2 litri/min
- Connessioni: 1"M BSP / 1" M NPT
- Pressione massima di lavoro: 10 bar
- Pressione di scoppio: 40 bar
- Peso: 1450 g
- Protezioni contro:
- marcia a secco (riarmo automatico)
- avvii troppo frequenti.
- Temperatura massima ambiente: 40°C
- Temperatura massima del liquido: 55°C
- Tipo di Azionamento: 1C
- Max azioni manuali su pulsante: 1000
- Max azioni automatiche rele: 100000
- PTI classe 3A
- Grado di inquinamento: 2
- Max Tensione
impulso nominale: 2,5kV
- 230V 12A per prove EMC
- Differenziale operativo
di pressione: 10 bar
Condizioni operative
A. Fluidi ammessi/non
ammessi
EASY PRESS ® è utilizzabile con
acqua pulita e liquidi non chi-
micamente aggressivi. Se nel
liquido sono presenti impurità
installare un filtro a monte.
B. Condizioni ambientali
®
EASY PRESS non è utilizzabile
in ambienti con pericolo di
esplosione. La temperatura
ambientale di utilizzo deve
essere compresa tra 0°C e
40°C e l'umidità non superiore
al 90%
C. Alimentazione elettrica
Verificare che la tensione di
quando la portata richiesta
si azzera o scende al di sotto
della " portata di arresto " (Qa).
L'elettronica di EASY PRESS
protegge la pompa da condi-
zioni di funzionamento anomale
come la marcia a secco o gli
avviamenti ripetuti dovuti a
perdite nell'impianto.
Prima dell'installazione,
controllare sempre che
i DATI DI TARGA corrispon-
dano a quelli desiderati.
CODE: 50066/115
V / Hz: ~230 / 50-60
I max: 16 A
P start: 1.5 Bar
B
Year: 2008
Perdite di carico
0 50 100 150 200 l/min
Campo di lavoro
Pm
Pressione di marcia
Qa
Portata di arresto
alimentazione non si scosti
per più del 10 % dai DATI DI
TARGA. Valori diversi possono
causare danni ai suoi compo-
IT
®
Norme di sicurezza
Prima di installare ed utilizzare
®
EASY PRESS leggere attenta-
mente il presente manuale in
tutte le sue parti.
L'installazione e la manuten-
zione devono essere eseguite
da personale qualificato,
responsabile di eseguire i col-
legamenti idraulici ed elettrici
secondo le applicabili norme
vigenti.
PEDROLLO ® declina ogni re-
sponsabilità per danni derivanti
da uso improprio del prodotto
e non è responsabile di danni
causati da manutenzioni o ripa-
razioni eseguite da personale
non qualificato e/o con parti di
ricambio non originali.
L'utilizzo di ricambi non origina-
li, manomissioni o usi impropri,
fanno decadere la garanzia che
copre un periodo di 24 mesi
dalla data di acquisto.
In fase di prima installazione
assicurarsi che:
- non ci sia tensione sulla rete
Rosso =
Blu =
Giallo =
1 ÷ 2 l/min
nenti elettronici.
®
EASY PRESS può essere uti-
lizzato solo con pompe aventi
motore monofase.
EN ES FR DE
di alimentazione elettrica.
- i cavi elettrici siano adeguati
alla corrente massima.
- i passacavi e il coperchio
scheda siano assemblati e
serrati correttamente (vedi
paragrafo Collegamenti
Elettrici).
- la rete di alimentazione
elettrica sia dotata di idoneo
dispositivo di protezione (fu-
sibili o relè magnetotermico)
a monte di EASYPRESS.
In caso di manutenzione
assicurarsi che:
- l'impianto non sia in pressio-
ne (aprire un rubinetto)
- non ci sia tensione sulla rete
di alimentazione elettrica.
Arresto di emergenza
Mentre la pompa è in funzione,
è possibile eseguire un arresto
di emergenza:
premere il tasto START/STOP.
EASY PRESS
condizione di FUORI SERVIZIO.
Per nessun motivo
disassemblare l'accumulatore
2,2 bar
idrico o il relativo tappo.
1,5 bar
0,8 bar
Portata
RU AR
®
si mette in una
Accumulatore
idrico
Tappo
10110607A_rev.07
