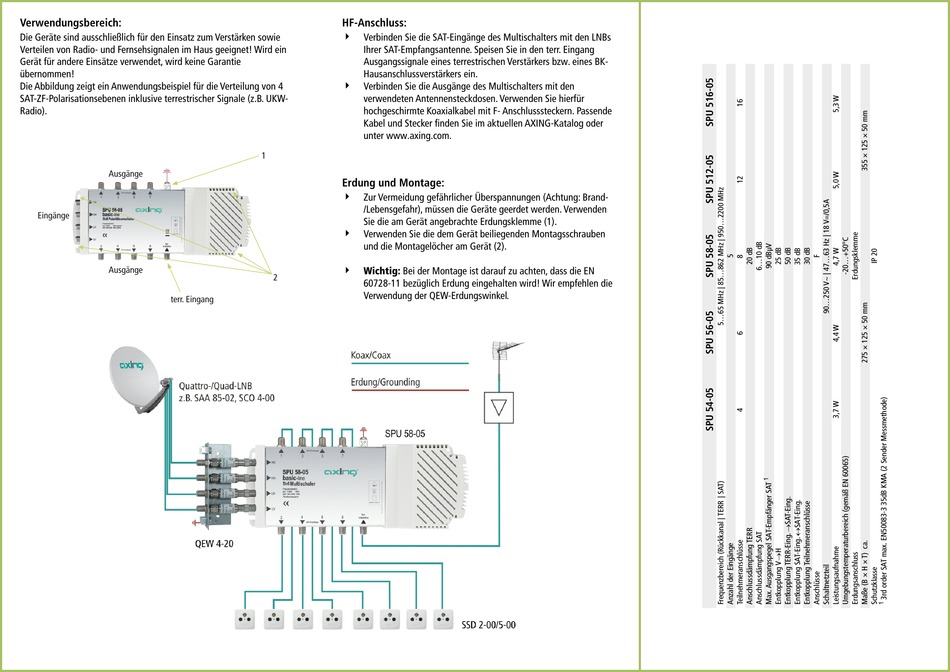

axing basic-line SPU 54-05 Operation Instructions page 2

Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verstärken sowie
Verteilen von Radio- und Fernsehsignalen im Haus geeignet! Wird ein
Gerät für andere Einsätze verwendet, wird keine Garantie
übernommen!
Die Abbildung zeigt ein Anwendungsbeispiel für die Verteilung von 4
SAT-ZF-Polarisationsebenen inklusive terrestrischer Signale (z.B. UKW-
Radio).
Ausgänge
Eingänge
Ausgänge
terr. Eingang
HF-Anschluss:
4
Verbinden Sie die SAT-Eingänge des Multischalters mit den LNBs
Ihrer SAT-Empfangsantenne. Speisen Sie in den terr. Eingang
Ausgangssignale eines terrestrischen Verstärkers bzw. eines BK-
Hausanschlussverstärkers ein.
4
Verbinden Sie die Ausgänge des Multischalters mit den
verwendeten Antennensteckdosen. Verwenden Sie hierfür
hochgeschirmte Koaxialkabel mit F- Anschlusssteckern. Passende
Kabel und Stecker finden Sie im aktuellen AXING-Katalog oder
unter www.axing.com.
1
Erdung und Montage:
4
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-
/Lebensgefahr), müssen die Geräte geerdet werden. Verwenden
Sie die am Gerät angebrachte Erdungsklemme (1).
4
Verwenden Sie die dem Gerät beiliegenden Montagsschrauben
und die Montagelöcher am Gerät (2).
4
Wichtig: Bei der Montage ist darauf zu achten, dass die EN
2
60728-11 bezüglich Erdung eingehalten wird! Wir empfehlen die
Verwendung der QEW-Erdungswinkel.
