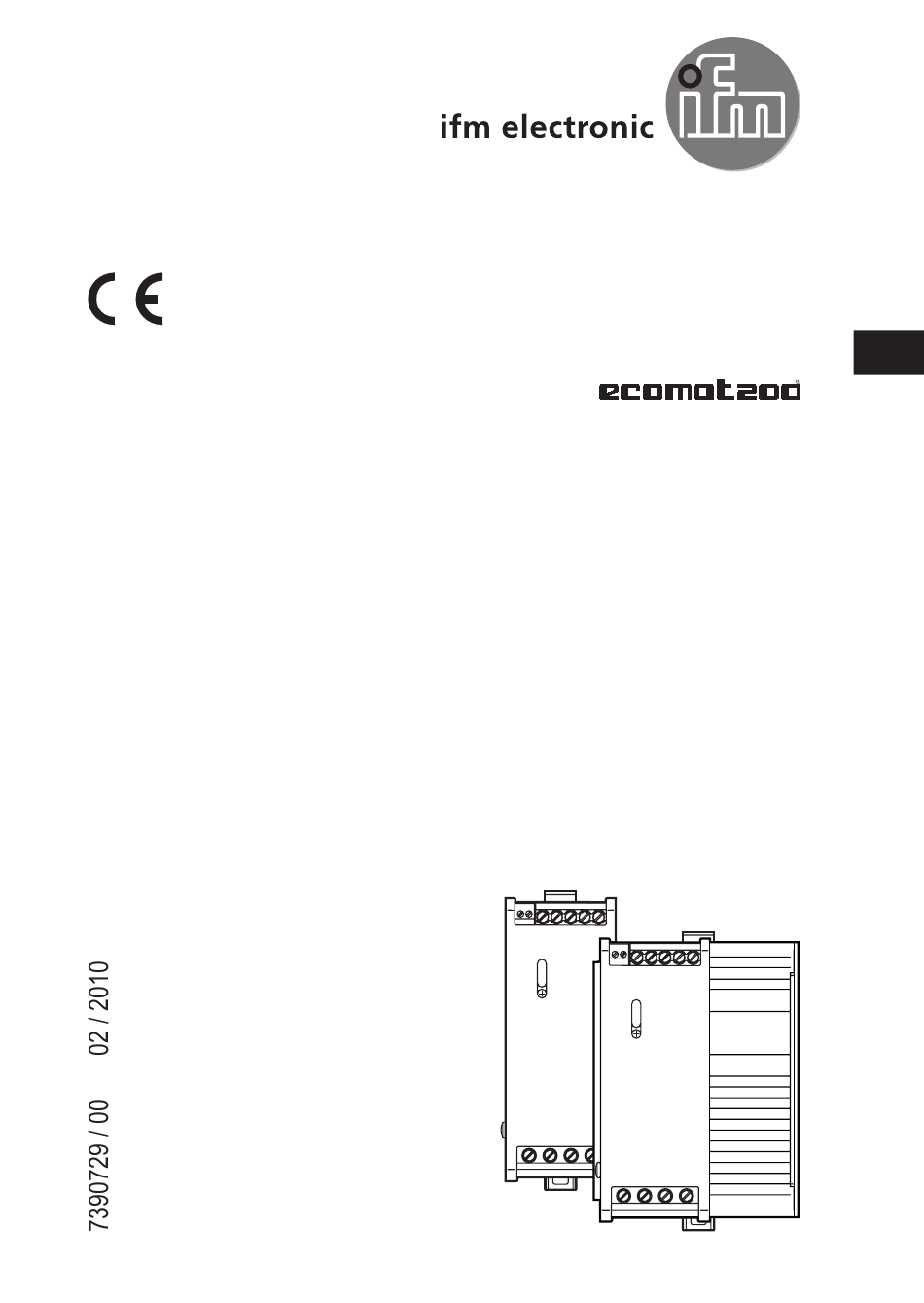

- Page 1 Installation instructions AC/DC power supplies single phase Power supply DN301x...
-
Page 2: Table Of Contents
Contents 1 Preliminary note ���������������������������������������������������������������������������������������������������3 1�1 Notes on this document ���������������������������������������������������������������������������������3 1�2 Symbols used ������������������������������������������������������������������������������������������������3 1�3 Warning signs used ���������������������������������������������������������������������������������������3 2 Safety instructions �����������������������������������������������������������������������������������������������4 2�1 General ����������������������������������������������������������������������������������������������������������4 2�2 Installation and connection ����������������������������������������������������������������������������4 2�3 Tampering with the device �����������������������������������������������������������������������������4 3 Functions and features ����������������������������������������������������������������������������������������4 4 Installation������������������������������������������������������������������������������������������������������������5 4�1 Installation position of the device �������������������������������������������������������������������5 4�2 Place device onto the DIN rail �����������������������������������������������������������������������6... -
Page 3: Preliminary Note
Preliminary note Notes on this document This document applies to devices of the type "power supply" (art� no�: DN301x)� It is part of the device and contains information about the correct handling of the product� This document is intended for qualified electricians� These specialists are people who are qualified by their training and their experience to see and to avoid possible hazards that may be caused during operation of the device�... -
Page 4: Safety Instructions
Safety instructions General ► Observe these operating instructions� ► Adhere to the warning notes on the product� Non-observance of the instructions, operation which is not in accordance with use as prescribed below, wrong installation or incorrect handling can affect the safety of operators and machinery�... -
Page 5: Installation
Installation Installation position of the device � � � � � � DC output voltage top AC input voltage bottom Convection cooling A: Free space for convection cooling ► Install the DIN rail for receiving the device horizontally� ► Keep to the clear space for convection cooling (→ data sheet). -
Page 6: 4�2 Place Device Onto The Din Rail
Place device onto the DIN rail � � 1� Angle the device and hook it onto the upper edge of the DIN rail� 2� Push the device downwards and press to lock� > The device audibly clips into place� Remove the device �... -
Page 7: Electrical Connection
Electrical connection WARNING Dangerous contact voltages� Electric shock possible in the case of contact� ► Disconnect the system from power before working with it� ► Protect the system against unintentional switch-on� ► Select the correct connection cables for the load and the environmental conditions�... -
Page 8: 5�2�1 Switching Characteristics
5.2.1 Switching characteristics DC OK output Operating mode DC output voltage Relay energised normal operation 24���28 V (NO closed) overload < 20 V short circuit < 3 V Relay de-energised overvoltage (external) > 32 V (NC open) AC input voltage missing internal device error External fuse ►... -
Page 9: Operating And Display Elements
WARNING Caution during operation when switched on� Due to protection rating IP 20 contact with dangerous contact voltages is possible� ► The device must only be operated by a qualified electrician� Operating and display elements � � � � � �... -
Page 10: Operation
Operation CAUTION Due to the internal heating there may be perceptible hot temperatures on the device surface� Can cause burns� ► Do not touch the device during operation or immediately after it has been switched off� Technical data Data sheets Data sheets can be found at: www.ifm.com → Data search direct: → DN301x Maintenance, repair and disposal...
