Summary of Contents for IFM Electronic dn1030

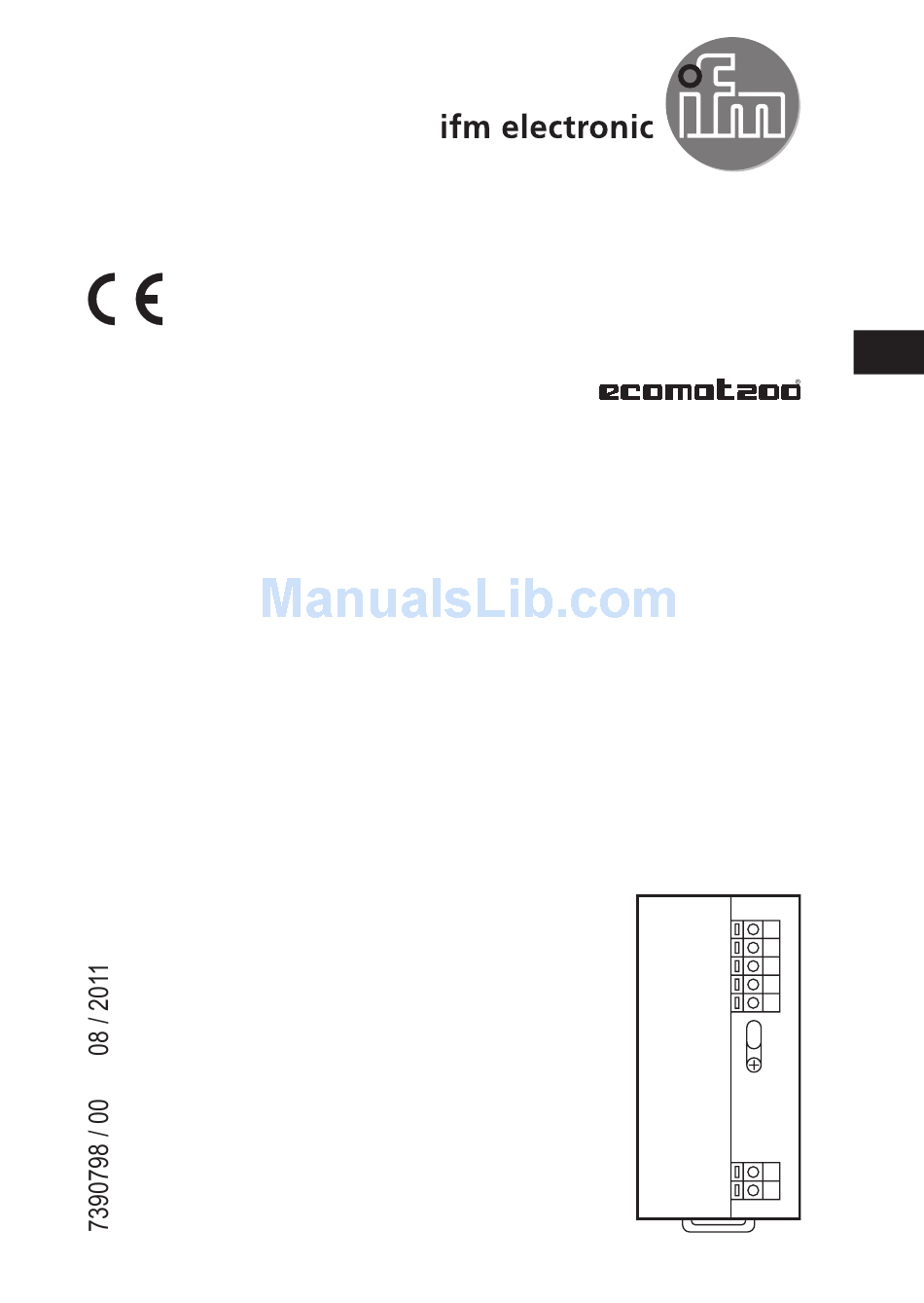

- Page 1 Installation instructions AC/DC power supplies single phase Power Supply DN1030 DN1031...
-
Page 2: Table Of Contents
Contents 1 Preliminary note ���������������������������������������������������������������������������������������������������3 1�1 Notes on this document ���������������������������������������������������������������������������������3 1�2 Symbols used ������������������������������������������������������������������������������������������������3 1�3 Warning signs used ���������������������������������������������������������������������������������������3 2 Safety instructions �����������������������������������������������������������������������������������������������4 2�1 General ����������������������������������������������������������������������������������������������������������4 2�2 Installation and connection ����������������������������������������������������������������������������4 2�3 Tampering with the device �����������������������������������������������������������������������������4 3 Functions and features ����������������������������������������������������������������������������������������4 4 Installation������������������������������������������������������������������������������������������������������������5 4�1 Installation position of the device �������������������������������������������������������������������5 4�2 Place device onto the DIN rail �����������������������������������������������������������������������6... -
Page 3: Preliminary Note
1 Preliminary note 1.1 Notes on this document This document applies to devices of the type "power supply" (art� no�: DN103x)� It is part of the device and contains information about the correct handling of the product� This document is intended for qualified electricians� These specialists are people who are qualified by their training and their experience to see and to avoid possible hazards that may be caused during operation of the device�... -
Page 4: Safety Instructions
2 Safety instructions 2.1 General ► Observe these operating instructions� ► Adhere to the warning notes on the product� Non-observance of the instructions, operation which is not in accordance with use as prescribed below, wrong installation or incorrect handling can affect the safety of operators and machinery�... -
Page 5: Installation
4 Installation 4.1 Installation position of the device 1: DC output voltage top 2: AC input voltage bottom 3: Convection cooling A: Free space for convection cooling ► Install the DIN rail for receiving the device horizontally� ► Keep to the clear space for convection cooling (→ data sheet). -
Page 6: 4�2 Place Device Onto The Din Rail
4.2 Place device onto the DIN rail 1� Angle the device and hook it onto the upper edge of the DIN rail� 2� Push the device downwards and press to lock� > The device audibly clips into place� 4.3 Remove the device 1�... -
Page 7: Electrical Connection
5 Electrical connection WARNING Dangerous contact voltages� Electric shock possible in the case of contact� ► Disconnect the system from power before working with it� ► Protect the system against unintentional switch-on� ► Select the correct connecting cables for the load and the environmental conditions�... -
Page 8: 5�2 Core Cross Sections
5.2 Core cross sections Type of wire Max� core cross-section massive 1�5 mm² flexible 1�5 mm² (with wire end ferrule) − 5.3 DC OK output The DC OK output is a semiconductor output� It is used for switching signalling and control devices� Connection values DC OK output → data sheet 5.3.1 Switching characteristics DC OK output... -
Page 9: 5�4 External Fuse
Block diagram Connect maximum 2 units with the same article no� in parallel (e�g� 2 x DN1030 or 2 x DN1031)� The DC output voltages of the devices have to be identical� ► Check the DC output voltage of the devices using a voltmeter and adapt it by means of the potentiometer (→ 6 Operating and display elements). -
Page 10: Operating And Display Elements
6 Operating and display elements 1: LED DC OK (green) 2: Potentiometer 24���28 V DC output voltage 3: Locking clip 6.1 LED states DC OK (green) Operating mode DC output voltage normal operation > 20 V overload short circuit overvoltage (external) <... -
Page 11: Technical Data
8 Technical data 8.1 Data sheets Data sheets can be found at: www.ifm.com → Data search direct: → DN103x 9 Maintenance, repair and disposal The device is maintenance-free and does not contain any components that need to be maintained by the user� WARNING Tampering with the device can affect the safety of operators and machinery� The device must only be repaired by the manufacturer�...
