Teletek electronics SensoIRIS WS IS Installation Instructions

SensoIRIS WS IS is аn addressable Wall Mount Sounder and Strobe designed with built-in
isolator module for installing in addressable fire alarm systems supporting TTE communication
protocol. The device is powered on from the panel and can be controlled via the communication
protocol.
The device SensoIRIS WS IS is compatible with fire bases B124 for ceiling mounting and WSB IP65
for wall mounting (refer to manual 18020861 for details).

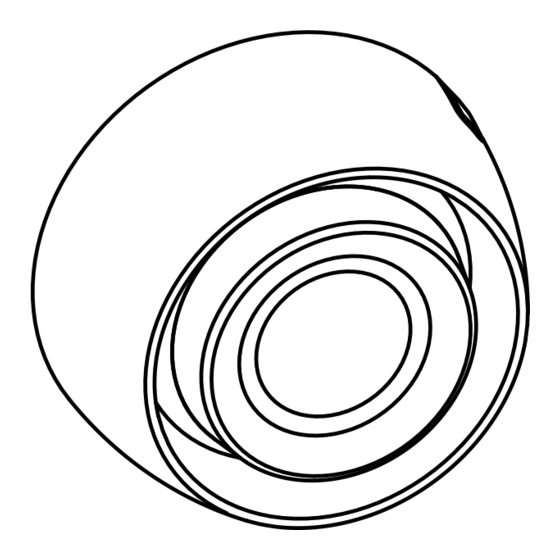

SensoIRIS WS IS
Installation Instructions
Intelligent analogue addressable
fire alarm sounder and strobe
Attention: Power off the loop circuit before installing the SensoIRIS WS IS
with built-in isolator
addressable sounder!
1. Choose the proper place for installation of the device.
20
2. Set the device address using SensoIRIS Programmer or directly from addressable fire panel.
1293
DoP No: 071 The address must be in the range from 1 to 250.
Tested by EVPU 3. Mount the fire base on the ceiling or on the wall of the protected premises using fixings
according the mounting surface.
Teletek Electronics JSC
4. Connect the base to the fire panel using the wiring diagram.
Address: 14A Srebarna Str,
1407 Sofia, Bulgaria 5. Insert the device into the base and rotate clockwise until it drops into place - the short mark on
the base fits with that on the sounder body. Continue to rotate the sounder until its mark coincides
EN 54-3:2001
with the long mark on the base - a click is heard.
EN 54-3:2001/A1:2002
6. Program the device parameters. Choose in consecutiveness from the control panel: System -
EN 54-3:2001/A2:2006
Programming - Devices - Loop. Find the installed sounder, as enter address, loop and zone
EN 54-17:2005
number - the panel automatically will recognize the type of the device. Choose the button MORE to
EN 54-17:2005/AC:2007
enter in the additional settings menu.
Sounder Type B
7. Test the sounder for proper operation.
Dimentions / Размери
! Warranty
All devices carry on a warranty valid from the date of manufacture. The date of manufacture can be
checked by the code marking on the back of the device. The date is printed with numbers - YY MM.
The first two numbers represent the year and the last two - the month. For example: The date code
"19 07", means the device is manufactured in July, 2019.
To return goods for warranty service, please contact with your local distributer for details.
TECHNICAL SPECIFICATIONS / ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ
Operating Voltage Range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Захранващо напрежение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 - 32VDC (Nom. 27VDC)
Nominal consumption (stand-by) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Номинална консумация (в покой) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <500μА@27VDC
Maximal consumption (main tone type 27): . . . . . . . . . . . . . . . . . . . . . . . . . Максимална консумация (основен тип на звука 27):
Maximal consumption (other tone types):. . . . . . . . . . . . . . . . . . . . . . . . . . . Максимална консумация (друг тип звук):
Power volume (main tone type 27): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Изходна мощност (основен тип на звука 27):
- low volume (up to 60 pcs SensoIRIS WS IS to the loop) . . . . . . . . . . .
- high volume (up to 30 pcs SensoIRIS WS IS to the loop). . . . . . . . . . .
Power volume (other tone types):. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Изходна мощност (друг тип звук):
- low volume (up to 60 pcs SensoIRIS WS IS to the loop) . . . . . . . . . . .
- high volume (up to 30 pcs SensoIRIS WS IS to the loop). . . . . . . . . . .
! Installation / Инсталиране
Number of tone types . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Брой тонове. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Supported communication protocol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Поддържан протокол за комуникация . . . . . . . . . . . . . . . . . . . . . . . . . . . . ТТЕ
Wire Gauge for terminals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Сечение на използвания проводник . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.5mm
IP43C (ЕN54-3)*
Relative humidity resistance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Устойчивост на относителна влажност . . . . . . . . . . . . . . . . . . . . . . . . . . . (93 ± 3)% @ 40°C
IP65 (EN60529)**
Color . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Цвят . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . red/ червен
Material. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Материал. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SAN, transparent/ прозрачен
Indoor use*
-10°C ÷ +50°C
Вътрешен монтаж
ISOLATOR MODULE TECHNICAL SPECIFICATIONS/ ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ НА ИЗОЛАТОРА
Maximum line voltage (Vmax) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Максимално напрежение в кръга (Vmax) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32V
Nominal line voltage (Vnom) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Номинално напрежение в кръга (Vnom) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28V
~183g
Minimum line voltage (Vmin) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Минимално напрежение в кръга (Vmin). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16V
Outdoor use**
Maximum voltage at which the device isolates (Vso max)* . . . . . . . . . . . Макс. напрежение, при което устройството прекъсва кръга (Vso max)*. . . . . . 7.5V
Външен монтаж
Minimum voltage at which the device isolates (Vso min)* . . . . . . . . . . . . Мин. напрежение, при което устройството прекъсва кръга (Vso min)* . . . . . . . 5.9V
Maximum voltage at which the device reconnects (Vsc max)** . . . . . . . . Макс. напрежение, при което устройството възстановява кръга (Vsc max)** . 6.7V
* When used with base B124/
Minimum voltage at which the device reconnects (Vsc min)** . . . . . . . . . Мин. напрежение, при което устройството възстановява кръга (Vsc min)**. . . 5V
При използване на основа B124
Maximum rated continuous current with the switch closed (Ic max) . . . . . Макс. продължителен ток при затворен ключ (непрекъснат кръг) (Ic max) . . . 0.7A
** When used with base WSB IP65/
Maximum rated switching current (e.g. under short circuit) (Is max) . . . . . Макс. комутируем ток (например при късо съединие) (Is max) . . . . . . . . . . . . . 1.8A
При използване на основа WSB IP65 Maximum leakage current with the switch open (isolated state) (II max) . Ток на утечка при отворен ключ (прекъснат кръг) (II max) . . . . . . . . . . . . . . . . . 16mA
Maximum series impedance with the switch closed (Zc max) . . . . . . . . . . Макс. сериен импеданс при затворен ключ (непрекъснат кръг) (Zc max) . . . . 0.12Ω@28VDC
* Note: Switches from closed to open / Забележка: Превключва от затворено към отворено състояние
** Note: Switches from open to closed / Забележка: Превключва от отворено към затворено състояние
18020254; RevC; 10/2020
English

Installation Instruction

- low volume level . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
- high volume level . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
- low volume level . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
- high volume level . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Български
SensoIRIS WS IS е адресируемa Сирена с флаш лампа и вграден модул изолатор, за стенен
монтаж, предназначенa за използване в адресируеми пожароизвестителни алармени
системи, поддържащи комуникационен протокол TTE. Устройството получава захранване от
панела и може да бъде контролиранo чрез комуникационния протокол.
Сирена SensoIRIS WS IS е съвместима с основи B124 за монтаж на таван и WSB IP65 за монтаж на
стена (за подробности се запознайте с описание 18020861).
Инструкция за инсталиране
Внимание: Изключете напрежението на контура преди да инсталирате сирена
SensoIRIS WS IS!
1. Изберете подходящо място за монтаж на устройството.
2. Установете адреса на устройството посредством SensoIRIS Programmer или чрез панела.
Адресът трябва да бъде в интервал от 1 до 250 включително.
3. Монтирайте основата на тавана или стената на помещението, като подберете винтове и дюбели
според монтажната повърхност.
4. Извършете електрически монтаж съгласно приложената схема.
5. Поставете устройството в основата и го завъртете по посока на часовниковата стрелка до
попадане в направляващите канали - късият маркер на основата съвпада с този на корпуса.
Продължете да въртите докато маркерът на сирената съвпадне с дългия маркер на основата - чува
се щракване.
6. Програмирайте параметрите на устройството. Изберете последователно от панела: Система
- Програмиране - Устройства - Кръгови. Намерете инсталираното устройство, като зададете
адрес, номер на кръг и зона - панелът разпознава автоматично типа на устройството. Изберете
бутон Друго, за да влезете в менюто за допълнителни настройки.
7. Тествайте сирената за правилна работа.
Гаранция
Всички устройства притежават гаранция валидна от датата на производство. Датата на
производство е отбелязана с маркировка върху гърба на устройството, с цифри - ГГ MМ. Първите
две цифри представляват годината, а последните две - месеца на производство. Пример: "19 07",
означава дата на производство Юли 2019.
За да върнете изделия за гаранционен сервиз се обръщайте към вашия регионален дистрибутор.
- ниско ниво . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <5mА
- високо ниво . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <13mА
- ниско ниво . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <3mА
- високо ниво . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <10mА
- ниско ниво (до 60бр. SensoIRIS WS IS към кръга) . . . . . . . . . . . . . . ~ 80dB (A) ± 6dB @ 1m
- високо ниво (до 30бр. SensoIRIS WS IS към кръга) . . . . . . . . . . . . . ~ 92dB (A) ± 5dB @ 1m
- ниско ниво (до 60бр. SensoIRIS WS IS към кръга) . . . . . . . . . . . . . . 75-85dB ± 3dB @ 1m
- високо ниво (до 30бр. SensoIRIS WS IS към кръга) . . . . . . . . . . . . . 80-95dB ± 3dB @ 1m
Инструкция за инсталиране
!
A-weighted sound level diagram/
А-претеглена диаграма за
сила на звука
165°
86dB
135°
2
91dB
97dB
ATTENTION: Read carefully this installation Instructions before
installing the device!
This manual is subject to change without notice!
ВНИМАНИЕ: Прочетете внимателно инструкцията преди да
пристъпите към инсталиране на устройството!
Производителят си запазва правото за промени без
0.15Ω@16VDC
предизвестие!
1m
15°
87dB
45°
105° 75°
90dB
96dB
