Teletek electronics SensoIRIS WS Installation Instruction

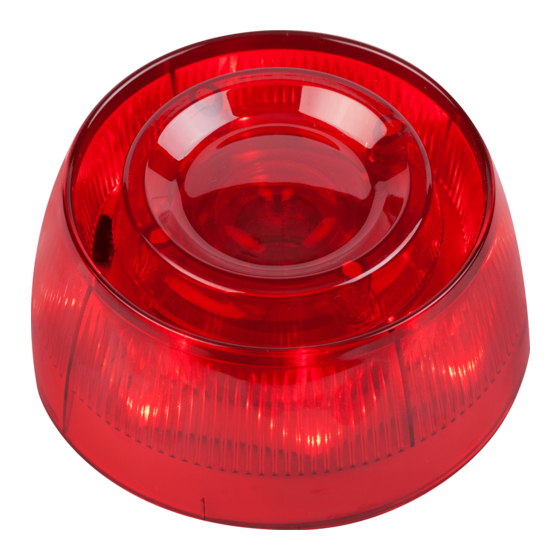

SensoIRIS WS is аn addressable Wall Mount Sounder designed for installing in addressable
fire alarm systems supporting TTE communication protocol. The device is powered on from the
panel and can be controlled via the communication protocol.
The device SensoIRIS WS is compatible with fire bases B124 for ceiling mounting and WSB IP65 for
wall mounting (refer to manual 18020861 for details).
Installation Instructions
Attention: Power off the loop circuit before installing the SensoIRIS WS addressable
sounder!
SensoIRIS WS
1. Choose the proper place for installation of the device.
Intelligent analogue
2. Set the device address using SensoIRIS Programmer or directly from addressable fire panel.
addressable fire alarm sounder
The address must be in the range from 1 to 250.
SensoIRIS WS
3. Mount the fire base on the ceiling or on the wall of the protected premises using fixings
according the mounting surface.
4. Connect the base to the fire panel using the wiring diagram.
17
5. Insert the device into the base and rotate clockwise until it drops into place - the short mark on
1293
the base fits with that on the sounder body. Continue to rotate the sounder until its mark coincides
DoP No: 003
with the long mark on the base - a click is heard.
1293-CPR-0404 Rev.1
Tested by EVPU 6. Program the device parameters. Choose in consecutiveness from the control panel: System -
Programming - Devices - Loop. Find the installed sounder, as enter address, loop and zone
Teletek Electronics JSC
number - the panel automatically will recognize the type of the device. Choose the button MORE to
Address: 14A Srebarna Str,
enter in the additional settings menu.
1407 Sofia, Bulgaria
7. Test the sounder for proper operation.
EN54-3:2001/A2:2006

Warranty

Sounder Type B
All devices carry on a warranty valid from the date of manufacture. The date of manufacture can be
checked by the code marking on the back of the device. The date is printed with numbers - YY MM.
Dimentions / Размери
!
The first two numbers represent the year and the last two - the month. For example: The date code
"17 07", means the device is manufactured in July, 2017.
To return goods for warranty service, please contact with your local distributer for details.
TECHNICAL SPECIFICATIONS / ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ
Operating Voltage Range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Захранващо напрежение . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 - 32VDC (Nom. 27VDC)
Nominal consumption (stand-by). . . . . . . . . . . . . . . . . . . . . . . . . Номинална консумация (в покой) . . . . . . . . . . . . . . . . . . . . <500μА@27VDC
Maximal consumption (main tone type 27):. . . . . . . . . . . . . . . . . Максимална консумация (основен тип на звука 27):
Maximal consumption (other tone types): . . . . . . . . . . . . . . . . . . Максимална консумация (друг тип звук):
Power volume (main tone type 27):. . . . . . . . . . . . . . . . . . . . . . . Изходна мощност (основен тип на звука 27):
Power volume (other tone types): . . . . . . . . . . . . . . . . . . . . . . . . Изходна мощност (друг тип звук):
Number of tone types . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Брой тонове . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
! Installation / Инсталиране
Supported communication protocol . . . . . . . . . . . . . . . . . . . . . . . Поддържан протокол за комуникация . . . . . . . . . . . . . . . . . ТТЕ
Wire Gauge for terminals. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Сечение на използвания проводник . . . . . . . . . . . . . . . . . . 2.5mm
Relative humidity resistance . . . . . . . . . . . . . . . . . . . . . . . . . . . . Устойчивост на относителна влажност . . . . . . . . . . . . . . . . (93 ± 3)% @ 40°C
IP43C (ЕN54-3)*
Color . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Цвят . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . red/ червен
IP65 (EN60529)**
Material . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Материал . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SAN, transparent/прозрачен
Indoor use*
-10°C ÷ +50°C Вътрешен монтаж
Essential characteristics
Performance under fire conditions
Operational reliability
~183g
Durability of operational reliability and response delay: temperature resistance
Outdoor use**
Външен монтаж Durability of operational reliability: humidity resistance
Durability of operational reliability: shock and vibration resistance
* When used with base B124/
Durability of operational reliability: corrosion resistance
При използване на основа B124
Durability of operational reliability: corrosion resistance
** When used with base WSB IP65/
При използване на основа WSB IP65 Durability of operational reliability: resistance to ingress
Installation Instruction
English
- low volume level . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
- high volume level. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
- low volume level . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
- high volume level. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
- low volume (up to 60 pcs SensoIRIS WS to the loop). . .
- high volume (up to 30 pcs SensoIRIS WS to the loop) . .
- low volume (up to 60 pcs SensoIRIS WS to the loop) . . . . .
- high volume (up to 30 pcs SensoIRIS WS to the loop) . . . .
Български
SensoIRIS WS е адресируема Сирена за стенен монтаж предназначена за използване в
адресируеми пожароизвестителни алармени системи, поддържащи комуникационен протокол
TTE. Устройството получава захранване от панела и може да бъде контролирано чрез
комуникационния протокол.
Сирена SensoIRIS WS е съвместима с основи B124 за монтаж на таван и WSB IP65 за монтаж
на стена (за подробности се запознайте с описание 18020861).
Инструкция за инсталиране
Внимание: Изключете напрежението на контура преди да инсталирате сирена
SensoIRIS WS!
1. Изберете подходящо място за монтаж на устройството.
2. Установете адреса на устройството посредством SensoIRIS Programmer или чрез панела.
Адресът трябва да бъде в интервал от 1 до 250 включително.
3. Монтирайте основата на тавана или стената на помещението, като подберете винтове и дюбели
според монтажната повърхност.
4. Извършете електрически монтаж съгласно приложената схема.
5. Поставете устройството в основата и го завъртете по посока на часовниковата стрелка до
попадане в направляващите канали - късият маркер на основата съвпада с този на корпуса.
Продължете да въртите докато маркера на сирената съвпадне с дългия маркер на основата - чува
се щракване.
6. Програмирайте параметрите на устройството. Изберете последователно от панела: Система
- Програмиране - Устройства - Кръгови. Намерете инсталираното устройство, като зададете
адрес, номер на кръг и зона - панела разпознава автоматично типа на устройството. Изберете бутон
Друго, за да влезете в менюто за допълнителни настройки.
7. Тествайте сирената за правилна работа.
Гаранция
Всички устройства притежават гаранция валидна от датата на производство. Датата на
производство е отбелязана с маркировка върху гърба на устройството, с цифри - ГГ MМ. Първите
две цифри представляват годината, а последните две - месеца на производство. Пример: "17 07",
означава дата на производство Юли 2017.
За да върнете изделия за гаранционен сервиз се обръщайте към вашия регионален дистрибутор.
- ниско ниво . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <5mА
- високо ниво . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <13mА
- ниско ниво . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <3mА
- високо ниво . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <10mА
- ниско ниво (до 60бр. SensoIRIS WS към кръга) . . . ~ 80dB (A) ± 6dB @ 1m
- високо ниво (до 30бр. SensoIRIS WS към кръга) . . ~ 92dB (A) ± 5dB @ 1m
- ниско ниво (до 60бр. SensoIRIS WS към кръга). . . . . . 75-85dB ± 3dB @ 1m
- високо ниво (до 30бр. SensoIRIS WS към кръга). . . . . 80-95dB ± 3dB @ 1m
Performance
Pass
Pass
ATTENTION: Read carefully this installation Instructions before installing the device! This manual is subject to change
Pass
Pass
ВНИМАНИЕ: Прочетете внимателно инструкцията преди да пристъпите към инсталиране на устройството!
Pass
Pass
Pass
Pass
Инструкция за инсталиране
! A-weighted sound level diagram/
А-претеглена диаграма за
сила на звука
165°
86dB
135°
91dB
2
97dB
without notice!
Производителят си запазва правото за промени без предизвестие!
1m
15°
87dB
45°
105° 75°
90dB
96dB
18020757; RevC; 07/2017
