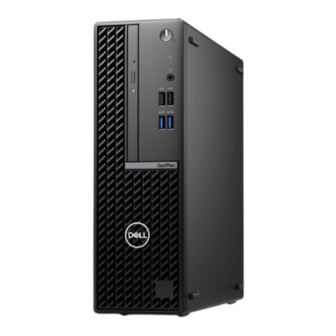

OptiPlex Small Form Factor 7010
Owner's Manual
Regulatory Model: D17S
Regulatory Type: D17S003
March 2023
Rev. A00

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the OptiPlex Small Form Factor 7010 and is the answer not in the manual?

Questions and answers

Related Manuals for Dell OptiPlex Small Form Factor 7010

Summary of Contents for Dell OptiPlex Small Form Factor 7010

  • Page 1 OptiPlex Small Form Factor 7010 Owner's Manual Regulatory Model: D17S Regulatory Type: D17S003 March 2023 Rev. A00...
  • Page 2 śmierci. © 2023 Dell Inc. lub podmioty zależne. Wszelkie prawa zastrzeżone. Dell Technologies, Dell i inne znaki towarowe są znakami towarowymi firmy Dell Inc. lub jej spółek zależnych. Inne znaki towarowe mogą być znakami towarowymi ich właścicieli.

  • Page 3: Table Of Contents

    Contents Chapter 1: Widoki komputera OptiPlex Small Form Factor 7010............. 6 Wyświetlacz..................................7 Tył......................................9 Chapter 2: Konfigurowanie komputera..................11 Chapter 3: Dane techniczne komputera OptiPlex Small Form Factor 7010........18 Wymiary i waga...................................18 Processor..................................... 18 Chipset....................................20 System operacyjny................................20 Pamięć....................................20 Macierz zgodności pamięci............................
  • Page 4 Chapter 5: Wymontowywanie i instalowanie modułów wymienianych samodzielnie przez klienta (CRU)........................... 37 Pokrywa boczna.................................37 Wymontowywanie pokrywy bocznej........................37 Instalowanie pokrywy bocznej..........................38 Osłona przednia................................. 38 Wymontowywanie ramki przedniej.......................... 38 Instalowanie ramki przedniej............................. 39 Dysk twardy..................................40 oprawa dysku twardego 2,5 cala..........................40 Dysk twardy SATA 3,5"..............................43 Obudowa napędów................................47 Wymontowywanie obudowy napędów........................
  • Page 5 Uruchamianie przedrozruchowego testu diagnostycznego wydajności systemu SupportAssist....115 Wbudowany autotest zasilacza (BIST)........................115 System-diagnostic lights..............................116 Przywracanie systemu operacyjnego.......................... 116 Resetowanie zegara czasu rzeczywistego (RTC)....................117 Opcje nośników kopii zapasowych oraz odzyskiwania danych................117 Cykl zasilania Wi-Fi................................117 Chapter 10: Uzyskiwanie pomocy i kontakt z firmą Dell...............119 Contents...

  • Page 6: Chapter 1: Widoki Komputera Optiplex Small Form Factor 7010

    Widoki komputera OptiPlex Small Form Factor 7010...

  • Page 7: Wyświetlacz

    Widoki komputera OptiPlex Small Form Factor 7010 Wyświetlacz Widoki komputera OptiPlex Small Form Factor 7010...
  • Page 8 1. Power button with diagnostic LED 2. Hard-drive activity light 3. Universal audio jack port 4. Two USB 2.0 ports 5. Two USB 3.2 Gen 1 ports 6. Slim optical drive Widoki komputera OptiPlex Small Form Factor 7010...

  • Page 9: Tył

    Tył Widoki komputera OptiPlex Small Form Factor 7010...
  • Page 10 9. RJ45 Ethernet port 10/100/1000 Mbps 10. External antenna connector (optional) 11. One Security-cable slot (for Kensington locks) 12. One video port (HDMI 2.1/Displayport 1.4a (HBR3)/VGA) (optional) 13. Service Tag label 14. One Serial port (optional) Widoki komputera OptiPlex Small Form Factor 7010...

  • Page 11: Chapter 2: Konfigurowanie Komputera

    Konfigurowanie komputera Kroki 1. Podłącz klawiaturę i mysz. Konfigurowanie komputera...
  • Page 12 2. Podłącz komputer do sieci za pomocą kabla lub połącz się z siecią bezprzewodową. Konfigurowanie komputera...
  • Page 13 3. Podłącz monitor. Konfigurowanie komputera...
  • Page 14 4. Podłącz kabel zasilający. Konfigurowanie komputera...
  • Page 15 5. Naciśnij przycisk zasilania. Konfigurowanie komputera...
  • Page 16 6. Dokończ instalację systemu operacyjnego. Konfigurowanie komputera...
  • Page 17 Ubuntu można znaleźć w bazie wiedzy pod adresem www.dell.com/support. System Windows: Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby ukończyć konfigurowanie. Firma Dell zaleca wykonanie następujących czynności podczas konfigurowania: ● Połączenie z siecią w celu aktualizowania systemu Windows.

  • Page 18: Chapter 3: Dane Techniczne Komputera Optiplex Small Form Factor 7010

    Waga komputera zależy od zamówionej ● Weight (maximum): 4.87 kg (10.72 lb) konfiguracji oraz od pewnych zmiennych produkcyjnych. Processor The following table lists the details of the processors supported by your OptiPlex Small Form Factor 7010. Dane techniczne komputera OptiPlex Small Form Factor 7010...
  • Page 19 24 MB 4 MB 6 MB Integrated Intel UHD Intel UHD Intel UHD Intel UHD Intel UHD Intel UHD graphics Graphics 730 Graphics 730 Graphics 770 Graphics 770 Graphics 710 Graphics 710 Dane techniczne komputera OptiPlex Small Form Factor 7010...

  • Page 20: Chipset

    ● Windows 11 Pro National Education ● Windows 11 CMIT Government Edition (China only) ● Ubuntu Linux 22.04 LTS Pamięć W poniższej tabeli przedstawiono specyfikacje pamięci komputera OptiPlex Small Form Factor 7010. Tabela 5. Specyfikacje pamięci Opis Wartości Gniazda pamięci Two-UDIMM slots Typ pamięci...

  • Page 21: Macierz Zgodności Pamięci

    Macierz zgodności pamięci W poniższej tabeli przedstawiono konfiguracje pamięci obsługiwane przez komputer OptiPlex Small Form Factor 7010. Tabela 6. Memory matrix Configuration Slot DIMM1 DIMM2 4 GB DDR4 4 GB 8 GB DDR4 8 GB 8 GB DDR4 4 GB...

  • Page 22: Gniazda Wewnętrzne

    Tabela 7. Porty zewnętrzne (cd.) Opis Wartości ● One Padlock ring Gniazda wewnętrzne W tabeli poniżej przedstawiono wewnętrzne gniazda komputera OptiPlex Small Form Factor 7010. Tabela 8. Gniazda wewnętrzne Opis Wartości Rozszerzenia ● Jedno gniazdo PCIe trzeciej generacji x16 o połowie wysokości...

  • Page 23: Audio

    ● TKIP ● TKIP Bluetooth Bluetooth wireless card Bluetooth wireless card Bluetooth wireless card Audio W poniższej tabeli przedstawiono dane techniczne dźwięku komputera OptiPlex Small Form Factor 7010. Tabela 11. Dane techniczne audio Opis Wartości Kontroler audio Realtek ALC3246-CG Konwersja stereo Supported Wewnętrzny interfejs audio...

  • Page 24: Parametry Znamionowe Zasilania

    M.2 2230 solid-state drive, Class 25 PCIe NVMe, up to 64 Gbps Up to 1 TB Parametry znamionowe zasilania W poniższej tabeli przedstawiono szczegółowe dane techniczne zasilania komputera OptiPlex Small Form Factor 7010. Tabela 14. Parametry znamionowe zasilania Opis Opcja 1...

  • Page 25: Złącze Zasilania

    -40°C to 70°C (-40°F to 158°F) -40°C to 70°C (-40°F to 158°F) Złącze zasilania W tabeli poniżej przedstawiono specyfikacje złącza zasilania komputera OptiPlex Small Form Factor 7010. Tabela 15. Power supply connector 180 W (80 Plus Bronze) ● Two 4 pin connectors for processor ●...

  • Page 26: Jednostka Gpu - Autonomiczna

    NOTE: DisplayPort Multi-Stream Transport (MST) allows you to daisy chain monitors that have DisplayPort 1.2 and above ports and MST support. For more information about using DisplayPort Multi-Stream Transport, see www.dell.com/support. Zabezpieczenia sprzętowe W poniższej tabeli przedstawiono zabezpieczenia sprzętowe komputera OptiPlex Small Form Factor 7010.

  • Page 27: Środowisko Pracy

    SafeBIOS: includes Dell Off-host BIOS Verification, BIOS Resilience, BIOS Recovery, and additional BIOS Controls OptiPlex SFF Cable Cover Środowisko pracy W tabeli poniżej przedstawiono dane techniczne dotyczące warunków pracy komputera OptiPlex Small Form Factor 7010. Tabela 21. Environmental Feature Values Recyclable packaging BFR/PVC—free...
  • Page 28 Operating and storage temperature ranges may differ among components, so operating or storing the device outside these ranges may impact the performance of specific components. * Measured using a random vibration spectrum that simulates user environment. † Measured using a 2 ms half-sine pulse. Dane techniczne komputera OptiPlex Small Form Factor 7010...

  • Page 29: Chapter 4: Serwisowanie Komputera

    OSTRZEŻENIE: Użytkownik powinien wykonać tylko czynności rozwiązywania problemów i naprawy, które zespół pomocy technicznej firmy Dell autoryzował, lub, o które poprosił. Uszkodzenia wynikające z napraw serwisowych nieautoryzowanych przez firmę Dell nie są objęte gwarancją. Należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa dostarczonymi z produktem lub dostępnymi pod adresem www.dell.com/...

  • Page 30: Zalecenia Dotyczące Bezpieczeństwa

    ● Noś obuwie o nieprzewodzącej gumowej podeszwie, by zmniejszyć prawdopodobieństwo porażenia prądem. Stan gotowości Produkty firmy Dell, które mogą być w stanie gotowości, należy całkowicie odłączyć od prądu przed otwarciem obudowy. Urządzenia, które mają funkcję stanu gotowości, są zasilane, nawet gdy są wyłączone. Wewnętrzne zasilanie umożliwia urządzeniu w trybie uśpienia włączenie się...

  • Page 31: Zestaw Serwisowy Esd

    Uszkodzenia spowodowane wyładowaniami elektrostatycznymi można podzielić na dwie kategorie: katastrofalne i przejściowe. ● Katastrofalne — zdarzenia tego typu stanowią około 20 procent awarii związanych z wyładowaniami elektrostatycznymi. Uszkodzenie powoduje natychmiastową i całkowitą utratę funkcjonalności urządzenia. Przykładem katastrofalnej awarii może być moduł DIMM, który uległ wstrząsowi elektrostatycznemu i generuje błąd dotyczący braku testu POST lub braku sygnału wideo z sygnałem dźwiękowym oznaczającym niedziałającą...

  • Page 32: Transportowanie Wrażliwych Elementów

    ● Transportowanie komponentów wrażliwych — komponenty wrażliwe na wyładowania elektrostatyczne, takie jak części zamienne lub części zwracane do firmy Dell, należy koniecznie zapakować w woreczki antystatyczne na czas transportu. Ochrona przed wyładowaniami elektrostatycznymi — podsumowanie Firma Dell zaleca korzystanie z tradycyjnej, przewodowej opaski uziemiającej na rękę...

  • Page 33: Bitlocker

    Nieznajomość klucza odzyskiwania grozi utratą danych lub niepotrzebną ponowną instalacją systemu operacyjnego. Aby uzyskać więcej informacji w tym zakresie, zobacz artykuł z bazy wiedzy: Aktualizowanie systemu BIOS w systemach Dell z włączoną funkcją BitLocker. Zainstalowanie następujących elementów wyzwala funkcję BitLocker: ●...

  • Page 34: Główne Elementy Komputera Optiplex Small Form Factor 7010

    WLAN card M2x3 Processor-fan and heat-sink Captive assembly Voltage regulator heat-sink Captive Power-supply unit #6-32 System board #6-32 Główne elementy komputera OptiPlex Small Form Factor 7010 Na poniższej ilustracji przedstawiono główne elementy komputera OptiPlex Small Form Factor 7010. Serwisowanie komputera...
  • Page 35 Serwisowanie komputera...
  • Page 36 13. Processor 14. Speaker UWAGA: Dell provides a list of components and their part numbers for the original system configuration purchased. These parts are available according to warranty coverages purchased by the customer. Contact your Dell sales representative for purchase options.

  • Page 37: Chapter 5: Wymontowywanie I Instalowanie Modułów Wymienianych Samodzielnie Przez Klienta (Cru)

    Wymontowywanie i instalowanie modułów wymienianych samodzielnie przez klienta (CRU) Elementy opisane w tym rozdziale są modułami wymienianymi samodzielnie przez klienta (CRU). OSTRZEŻENIE: Klient może wymienić tylko moduły wymieniane samodzielnie przez klienta (CRU) zgodnie z zaleceniami dotyczącymi bezpieczeństwa i procedurami wymiany. UWAGA: W zależności od zamówionej konfiguracji posiadany komputer może wyglądać...

  • Page 38: Instalowanie Pokrywy Bocznej

    2. Przesuń pokrywę boczną ku tyłowi komputera. 3. Zdejmij pokrywę boczną z komputera. Instalowanie pokrywy bocznej Wymagania W przypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element. Informacje na temat zadania Na ilustracji przedstawiono umiejscowienie i procedurę instalacji pokrywy bocznej. Kroki 1.

  • Page 39: Instalowanie Ramki Przedniej

    Informacje na temat zadania Na poniższych ilustracjach przedstawiono umiejscowienie i procedurę wymontowywania ramki przedniej. Kroki 1. Zaczynając od góry, kolejno delikatnie podważ i uwolnij zaczepy pokrywy przedniej. 2. Obróć ramkę przednią na zewnątrz i zdejmij ją z obudowy. Instalowanie ramki przedniej Wymagania W przypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

  • Page 40: Dysk Twardy

    Kroki 1. Dopasuj zaczepy pokrywy przedniej do otworów w obudowie komputera. 2. Obróć pokrywę przednią w stronę obudowy komputera i wciśnij ją na miejsce. Kolejne kroki 1. Zainstaluj pokrywę boczną. 2. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera. Dysk twardy oprawa dysku twardego 2,5 cala Removing the 2.5-inch hard drive...
  • Page 41 About this task The following image indicates the location of the 2.5-inch hard-drive assembly and provide a visual representation of the removal procedure. Steps 1. Disconnect the data and power cables from the hard drive. Wymontowywanie i instalowanie modułów wymienianych samodzielnie przez klienta (CRU)
  • Page 42 2. Remove the screw (#6-32) that secures the hard drive carrier to the chassis. 3. Remove the four screws (M3x3.5) that secure the hard drive to the hard-drive carrier. 4. Slide and lift the 2.5-inch hard drive off the hard-drive carrier. NOTE: Note the orientation or the SATA connector marking on the hard-drive carrier so that you can replace it correctly.

  • Page 43: Dysk Twardy Sata 3,5

    Steps 1. Insert and align the hard drive into the hard-drive carrier. 2. Replace the four screws (M3x3) that secure the hard drive to the hard-drive carrier. 3. Align the tabs on the hard-drive carrier with the slots on the chassis and snap the hard-drive carrier into place. 4.
  • Page 44 Wymontowywanie i instalowanie modułów wymienianych samodzielnie przez klienta (CRU)
  • Page 45 Steps 1. Disconnect the data and power cables from the hard drive. 2. Remove the two screws (6-32) that secure the hard-drive carrier to the chassis. 3. Slide the hard-drive carrier away from the chassis and lift hard-drive carrier out of the disk-drive cage. 4.
  • Page 46 Wymontowywanie i instalowanie modułów wymienianych samodzielnie przez klienta (CRU)

  • Page 47: Obudowa Napędów

    Steps 1. Slide the hard drive into the hard-drive carrier. 2. Replace the two screws (6-32) to secure the hard drive to the hard-drive carrier. 3. Align the tabs on the hard-drive carrier with the slots on the chassis and snap the hard-drive carrier onto the disk-drive cage.
  • Page 48 Informacje na temat zadania Na ilustracji poniżej przedstawiono umiejscowienie i procedurę wymontowywania obudowy napędów. Wymontowywanie i instalowanie modułów wymienianych samodzielnie przez klienta (CRU)

  • Page 49: Instalowanie Obudowy Napędów

    Kroki 1. Jeśli napęd optyczny jest zainstalowany, wyjmij kable danych i zasilania z prowadnic na obudowie napędów. 2. Wykręć śrubę (6-32), aby uwolnić obudowę napędów z obudowy komputera. 3. Unieś obudowę napędów i odłącz ją od punktów montażowych na obudowie komputera. 4.
  • Page 50 Wymontowywanie i instalowanie modułów wymienianych samodzielnie przez klienta (CRU)

  • Page 51: Napęd Dysków Optycznych

    Kroki 1. Połóż obudowę napędów do góry nogami na obudowie komputera. 2. Jeśli napęd optyczny jest zainstalowany, podłącz kabel danych i kabel zasilania do złączy na napędzie optycznym. 3. Ustaw obudowę napędów pionowo i wyrównaj punkty montażowe na obudowie napędów z punktami na obudowie komputera.
  • Page 52 6. Remove the disk-drive cage. About this task The following image indicates the location of the optical-drive assembly and provides a visual representation of the removal procedure. Steps 1. Remove the single (M2x2) screw to release the optical drive from the disk-drive cage. 2.

  • Page 53: Installing The Optical Drive

    Installing the optical drive Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure. About this task The following image indicates the location of the optical drive and provides a visual representation of the installation procedure. Steps 1.

  • Page 54: Pamięć

    Next steps 1. Install the 3.5-inch hard drive if applicable. 2. Install the 2.5-inch hard drive if applicable. 3. Install the disk-drive cage. 4. Install the front bezel. 5. Install the side cover. 6. Follow the procedure in After working inside your computer.

  • Page 55: Instalowanie Modułów Pamięci

    UWAGA: Jeśli wyjęcie modułu pamięci jest trudne, należy poluzować moduł, delikatnie poruszając nim w przód i w tył, aż do wyjęcia z gniazda. Instalowanie modułów pamięci Wymagania W przypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element. Informacje na temat zadania Na ilustracji przedstawiono umiejscowienie i procedurę...

  • Page 56: Dyski Ssd

    Dyski SSD Dysk SSD (połówkowy). Removing the M.2230 solid-state drives Prerequisites 1. Follow the procedure in Before working inside your computer. 2. Remove the side cover. 3. Remove the front bezel. 4. Remove the 2.5-inch hard drive if applicable. 5. Remove the 3.5-inch hard drive if applicable.
  • Page 57 NOTE: The following image indicates the location to install the solid-state drive screw mount based on form factor. The following image indicates the location of the M.2230 solid-state drives and provides a visual representation of the installation procedure. Steps 1. Peel off the protection film on the thermal pad and align and adhere the thermal pad on the M.2 2230 solid-state drive slot on the system board.

  • Page 58: Dysk Ssd (Pełnowymiarowy)

    2. Peel off the protection mylar on the thermal pad. 3. Align the notch on the M.2230 solid-state drive with the tab on the M.2 card slot on the system board. 4. Slide the M.2230 solid-state drive into the M.2 card slot on the system board. 5.
  • Page 59 2. Slide and lift the M.2280 solid-state drive from the M.2 card slot on the system board. Installing the M.2280 solid-state drive Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure. About this task NOTE: If you are replacing a M.2 2230 solid-state drive with a M.2 2280 solid-state drive, ensure the M.2 2230 solid-state drive is removed first.

  • Page 60: Karta Sieci Bezprzewodowej

    NOTE: The thermal pad is re-usable. The thermal pad is pre-installed on systems shipped with solid-state drive. If the solid-state drive is purchased separately, the thermal pad is not bundled with the solid-state drive kit and is to be purchased separately. 2.

  • Page 61: Instalowanie Karty Sieci Bezprzewodowej

    Kroki 1. Wykręć śrubę (M2x3,5) mocującą klamrę karty sieci bezprzewodowej do płyty głównej. 2. Przesuń i zdejmij klamrę z karty sieci bezprzewodowej. 3. Odłącz kable antenowe od karty sieci bezprzewodowej. 4. Wysuń i wyjmij kartę sieci bezprzewodowej z gniazda na płycie głównej. Instalowanie karty sieci bezprzewodowej Wymagania W przypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.
  • Page 62 Kroki 1. Podłącz kable antenowe do karty sieci bezprzewodowej. W poniższej tabeli przedstawiono schemat kolorów kabli antenowych karty sieci bezprzewodowej komputera. ZŁĄCZA NA KARCIE SIECI BEZPRZEWODOWEJ KOLOR KABLA ANTENOWEGO Kabel główny (biały trójkąt) Biały Kabel pomocniczy (czarny trójkąt) Czarny 2. Przesuń i załóż wspornik karty sieci bezprzewodowej na kartę. 3.

  • Page 63: Karta Rozszerzenia

    Karta rozszerzenia Wymontowywanie karty graficznej Wymagania 1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera. 2. Zdejmij pokrywę boczną. 3. Zdejmij ramkę przednią. 4. Wymontuj dysk twardy 2,5", jeśli jest zainstalowany. 5. Wymontuj dysk twardy 3,5", jeśli jest zainstalowany. 6.

  • Page 64: Instalowanie Karty Graficznej

    2. Naciśnij i przytrzymaj zaczep mocujący w gnieździe karty graficznej, a następnie wyjmij kartę graficzną z gniazda. Instalowanie karty graficznej Wymagania W przypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element. Informacje na temat zadania Na ilustracji przedstawiono umiejscowienie i procedurę instalacji karty graficznej. Kroki 1.

  • Page 65: Głośnik Wewnętrzny

    2. W razie potrzeby zainstaluj dysk twardy 3,5". 3. W razie potrzeby zainstaluj dysk twardy 2,5". 4. Zainstaluj ramkę przednią. 5. Zainstaluj pokrywę boczną. 6. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera. Głośnik wewnętrzny Wymontowywanie głośnika Wymagania 1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera.

  • Page 66: Bateria Pastylkowa

    Kroki 1. Naciśnij zaczep na głośniku i wsuń głośnik do gniazda w obudowie komputera, aż zostanie osadzony. 2. Podłącz kabel głośników do złącza na płycie głównej. Kolejne kroki 1. Zainstaluj pokrywę boczną. 2. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera.

  • Page 67: Instalowanie Baterii Pastylkowej

    Kroki 1. Naciśnij dźwignię zwalniającą na gnieździe baterii pastylkowej, aby zwolnić baterię pastylkową z gniazda. 2. Wymontuj baterię pastylkową. Instalowanie baterii pastylkowej Wymagania W przypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element. Informacje na temat zadania Na ilustracji przedstawiono umiejscowienie i procedurę instalacji głośników. Wymontowywanie i instalowanie modułów wymienianych samodzielnie przez klienta (CRU)
  • Page 68 Kroki Włóż baterię pastylkową do gniazda stroną oznaczoną znakiem + do góry i dociśnij ją w gnieździe. Kolejne kroki 1. Zainstaluj pokrywę boczną. 2. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera. Wymontowywanie i instalowanie modułów wymienianych samodzielnie przez klienta (CRU)

  • Page 69: Chapter 6: Wymontowywanie I Instalowanie Modułów Wymienianych Na Miejscu (Fru)

    Aby uniknąć potencjalnego uszkodzenia elementu lub utraty danych, należy upewnić się, że części wymieniane na miejscu (FRU) wymienia autoryzowany serwisant. OSTRZEŻENIE: Firma Dell Technologies zaleca, aby te naprawy były wykonywane przez wykwalifikowanych specjalistów ds. serwisu technicznego. OSTRZEŻENIE: Przypominamy, że gwarancja nie obejmuje uszkodzeń, które mogą wystąpić podczas wymiany elementów FRU bez upoważnienia firmy Dell Technologies.

  • Page 70: Instalowanie Przycisku Zasilania

    Kroki 1. Odłącz kabel przycisku zasilania od złącza na płycie głównej. 2. Przesuń przycisk zasilania i wyjmij go z komputera. Instalowanie przycisku zasilania Wymagania W przypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element. Informacje na temat zadania Na ilustracji przedstawiono umiejscowienie i procedurę...

  • Page 71: Przełącznik Czujnika Naruszenia Obudowy

    Kroki 1. Włóż przycisk zasilania do gniazda w obudowie komputera. 2. Podłącz kabel przycisku zasilania do złącza na płycie głównej. Kolejne kroki 1. Zainstaluj pokrywę boczną. 2. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera. Przełącznik czujnika naruszenia obudowy Removing the intrusion switch Prerequisites 1.

  • Page 72: Installing The Intrusion Switch

    Steps 1. Remove the intrusion-switch cable from the routing guides on the chassis. 2. Disconnect the intrusion-switch cable from the connector on the system board. 3. Slide and lift the Intrusion switch away from the computer. Installing the Intrusion switch Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure.

  • Page 73: Zasilacz

    Steps 1. Slide the intrusion switch into the slot on the chassis. 2. Route the intrusion-switch cable through the routing guides on the chassis. 3. Connect the intrusion-switch cable to the connector on the system board. Next steps 1. Install the side cover.
  • Page 74 Kroki 1. Odłącz kable zasilacza od złączy na płycie głównej. 2. Wyjmij kable zasilacza z prowadnic na obudowie komputera. 3. Wykręć trzy śruby (M6-32) mocujące zasilacz do obudowy komputera. 4. Przesuń i wyjmij zasilacz z komputera. Wymontowywanie i instalowanie modułów wymienianych na miejscu (FRU)

  • Page 75: Installing The Power-Supply Unit

    Installing the power-supply unit CAUTION: The information in this section is intended for authorized service technicians only. Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure. About this task The following image indicates the location of the power-supply unit and provides a visual representation of the installation procedure.

  • Page 76: Zestaw Wentylatora I Radiatora Procesora

    Steps 1. Place the power-supply unit on the chassis and slide it towards the back of the chassis. 2. Replace the three (M6-32) screws to secure the power-supply unit to the chassis. 3. Route the power-supply cables through their routing guides on the chassis. 4.

  • Page 77: Instalowanie Zestawu Wentylatora I Radiatora Procesora

    4. Wymontuj dysk twardy 2,5", jeśli jest zainstalowany. 5. Wymontuj dysk twardy 3,5", jeśli jest zainstalowany. 6. Wymontuj obudowę napędów. Informacje na temat zadania Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania zestawu wentylatora i radiatora procesora. OSTRZEŻENIE: Aby zapewnić maksymalne chłodzenie procesora, nie należy dotykać powierzchni termoprzewodzących na radiatorze procesora.

  • Page 78: Procesor

    OSTRZEŻENIE: W przypadku wymiany procesora lub zestawu wentylatora i radiatora na inny należy użyć pasty termoprzewodzącej dostarczonej w zestawie, aby zapewnić właściwe odprowadzanie ciepła. Kroki 1. Umieść zestaw wentylatora i radiatora procesora na płycie głównej i dopasuj otwory na śruby do otworów w płycie głównej. 2.

  • Page 79: Instalowanie Procesora

    6. Wymontuj obudowę napędów. 7. Wymontuj zestaw wentylatora i radiatora procesora. Informacje na temat zadania Na poniższej ilustracji przedstawiono umiejscowienie i procedurę wymontowywania procesora. PRZESTROGA: Po wyłączeniu komputera procesor może być nadal gorący. Przed wymontowaniem procesora poczekaj, aż ostygnie. Kroki 1.

  • Page 80: Zestaw Anteny Wewnętrznej

    Kroki 1. Upewnij się, że dźwignia zwalniająca na gnieździe procesora znajduje się w pozycji otwartej. UWAGA: Styk nr 1 jest oznaczony trójkątem w jednym z narożników procesora. Ten trójkąt należy dopasować do odpowiadającego mu trójkąta oznaczającego styk nr 1 gniazda procesora. Procesor jest prawidłowo osadzony, gdy jego wszystkie cztery narożniki znajdują...
  • Page 81 5. Remove the 3.5-inch hard drive if applicable. 6. Remove the disk-drive cage. 7. Remove the wireless card if applicable. About this task The following image indicates the location of the internal antenna kit and provides a visual representation of the removal procedure.

  • Page 82: Installing The Internal Antenna Kit

    Steps 1. Remove the two screws (M3x3) that secure the internal antenna kits to the chassis. 2. Remove the internal antenna kits from the chassis. 3. Unroute the internal antenna kit cable from the routing guides on the chassis 4. Gently pull the internal antenna kit cable out from the hole on the chassis. Installing the internal antenna kit CAUTION: The information in this section is intended for authorized service technicians only.
  • Page 83 Wymontowywanie i instalowanie modułów wymienianych na miejscu (FRU)
  • Page 84 Steps 1. Remove the protection mylars from the internal antennas. 2. Insert the antennas into the slots on the chassis. The antennas should be installed on the appropriate slots on the chassis. The following table provides guidance on the correct installation method. CHASSIS LABEL ANTENNA-CABLE COLOR ANT-W...

  • Page 85: Antena Sma

    5. Install the front bezel. 6. Install the side cover. 7. Follow the procedure in After working inside your computer. Antena SMA Removing the external SMA antenna kit CAUTION: The information in this section is intended for authorized service technicians only. Prerequisites 1.

  • Page 86: Installing The Sma Antenna Kit

    3. Remove the antenna cables from routing guides on the system board. 4. Remove the external SMA antenna kit off the system board. Installing the SMA antenna kit CAUTION: The information in this section is intended for authorized service technicians only. Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure.

  • Page 87: Opcjonalne Moduły Wejścia/Wyjścia

    Using a screw driver, push and remove the antenna cover from the chassis. 2. Remove the antenna cover from the screw driver and dispose the antenna cover. 3. Align the pins on the clip with the holes on the system board and press the clip to secure the clip to the system board. 4.
  • Page 88 Kroki 1. Wykręć dwie śruby (M2x5) mocujące moduł złącza szeregowego do obudowy komputera. 2. Odłącz kabel modułu złącza szeregowego od złącza na płycie głównej. 3. Zdejmij moduł złącza szeregowego z płyty głównej. Instalowanie modułu złącza szeregowego Wymagania W przypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element. Informacje na temat zadania Na ilustracji przedstawiono umiejscowienie i procedurę...

  • Page 89: Vga Module

    2. Wykonaj procedurę przedstawioną w sekcji Po zakończeniu serwisowania komputera. VGA module Wymontowywanie modułu złącza VGA Wymagania 1. Wykonaj procedurę przedstawioną w sekcji Przed przystąpieniem do serwisowania komputera. 2. Zdejmij pokrywę boczną. Informacje na temat zadania Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania modułu złącza VGA: Kroki 1.

  • Page 90: Moduł Złącza Dp

    Kroki 1. Za pomocą śrubokrętu zdejmij pokrywę modułu złącza VGA z obudowy komputera. UWAGA: Ten krok ma zastosowanie tylko wtedy, gdy moduł złącza VGA jest instalowany po raz pierwszy. 2. Podłącz kabel modułu VGA do złącza na płycie głównej. 3. Umieść moduł złącza VGA w gnieździe w obudowie. 4.
  • Page 91 Kroki 1. Wykręć dwie śruby (M3x3) mocujące moduł złącza DP do obudowy komputera. 2. Odłącz kabel modułu DP od złącza na płycie głównej. 3. Zdejmij moduł złącza DP z płyty głównej. Instalowanie modułu złącza DP Wymagania W przypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element. Informacje na temat zadania Na ilustracji przedstawiono umiejscowienie i procedurę...

  • Page 92: Moduł Złącza Hdmi

    Kroki 1. Za pomocą śrubokrętu zdejmij pokrywę modułu złącza DP z obudowy komputera. UWAGA: Ten krok ma zastosowanie tylko wtedy, gdy moduł złącza DP jest instalowany po raz pierwszy. 2. Podłącz kabel modułu DP do złącza VIDEO na płycie głównej. 3.
  • Page 93 Kroki 1. Wykręć dwie śruby (M3x3) mocujące moduł złącza HDMI do obudowy komputera. 2. Odłącz kabel modułu HDMI od złącza na płycie głównej. 3. Zdejmij moduł złącza HDMI z płyty głównej. Instalowanie modułu złącza HDMI Wymagania W przypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element. Informacje na temat zadania Na ilustracji przedstawiono umiejscowienie i procedurę...

  • Page 94: Płyta Główna

    Kroki 1. Za pomocą śrubokrętu zdejmij pokrywę modułu złącza HDMI z obudowy komputera. UWAGA: Ten krok ma zastosowanie tylko wtedy, gdy moduł złącza HDMI jest instalowany po raz pierwszy. 2. Podłącz kabel modułu HDMI do złącza VIDEO na płycie głównej. 3.
  • Page 95 6. Remove the disk-drive cage. 7. Remove the Optional I/O modules. 8. Remove the expansion card. 9. Remove the memory modules. 10. Remove the solid-state drive. 11. Remove the WLAN card. 12. Remove the heat-sink and fan assembly. 13. Remove the processor. About this task The following image indicates the connectors on your system board.
  • Page 96 Wymontowywanie i instalowanie modułów wymienianych na miejscu (FRU)
  • Page 97 Steps 1. Remove the screw (6-32) that secures the front I/O bracket to the chassis. 2. Rotate and remove the front I/O-bracket from the chassis 3. Disconnect all the cables that are connected to the system board. 4. Remove the seven (#6-32) screws that secure the system board to the chassis. Wymontowywanie i instalowanie modułów wymienianych na miejscu (FRU)

  • Page 98: Installing The System Board

    5. Free the system board from the back I/O panel by sliding it towards the right and lift the system board out of the chassis. Installing the system board Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure. About this task The following image indicates the connectors on your system board.
  • Page 99 Wymontowywanie i instalowanie modułów wymienianych na miejscu (FRU)
  • Page 100 Steps 1. Align and lower the system board into the system until the stand-off points at the back of the system board align with those on the chassis. 2. Replace the seven (#6-32) screws to secure the system board to the chassis. 3.
  • Page 101 4. Place and align the front I/O-bracket with I/O slot on the chassis. 5. Replace the screw (#6-32) that secures the front I/O-bracket to the chassis. Next steps 1. Install the processor. 2. Install the heat-sink and fan assembly. 3. Install the WLAN card.

  • Page 102: Chapter 7: Oprogramowanie

    ● Ubuntu Linux 22.04 LTS Sterowniki i pliki do pobrania W przypadku rozwiązywania problemów, pobierania i instalowania sterowników zalecamy zapoznanie się z artykułem z bazy wiedzy Dell z często zadawanymi pytaniami na temat sterowników i plików do pobrania (000123347). Oprogramowanie...

  • Page 103: Chapter 8: Konfiguracja Systemu Bios

    Konfiguracja systemu BIOS OSTRZEŻENIE: Ustawienia konfiguracji systemu BIOS powinni zmieniać tylko doświadczeni użytkownicy. Niektóre zmiany mogą spowodować nieprawidłową pracę komputera. UWAGA: Zależnie od komputera oraz zainstalowanych w nim urządzeń wymienione w tej sekcji pozycje mogą, ale nie muszą, pojawiać się na ekranie. UWAGA: Przed skorzystaniem z programu konfiguracji systemu BIOS zalecane jest zapisanie informacji wyświetlanych na ekranie, aby można je było wykorzystać...

  • Page 104: System Setup Options

    UWAGA: Zaleca się wyłączenie komputera, jeśli jest włączony. Menu jednorazowej opcji uruchamiania zawiera urządzenia, z których można uruchomić komputer oraz opcję diagnostyki. Opcje dostępne w tym menu są następujące: ● Dysk wymienny (jeśli jest dostępny) ● Napęd STXXXX (jeśli jest dostępny) UWAGA: XXX oznacza numer napędu SATA.
  • Page 105 Table 26. System setup options—System information menu (continued) General-System Information Processor L2 Cache Displays the Processor L2 Cache size. Processor L3 Cache Displays the Processor L2 Cache size. Microcode Version Displays whether the microcode version. Intel Hyper-Threading Capable Displays whether the computer is Intel Hyper-Threading capable. 64-Bit Technology Displays whether 64-bit technology is used.
  • Page 106 Table 28. System setup options—Integrated devices (continued) Integrated Devices Rear USB configuration All options are enabled by default. Dust Filter Maintenance The disabled option is enabled by default. Table 29. System setup options—Storage Storage SATA/NVMe Operation The option RAID on is enabled by default. Storage Interface All options are enabled by default.
  • Page 107 Table 33. System setup options—Security (continued) Security Key Storage Enable This option is enabled by default. SHA-256 This option is enabled by default. Clear This option is disabled by default. PBI Bypass for Clear Commands This option is disabled by default. Intel Total Memory Encryption The Multi-Key Total Memory Encryption (Up to 16 keys) option is disabled by default.
  • Page 108 Allow Non-Admin PSID Revert Enable Allow Non-Admin PSID Revert Controls access to the Physical Security ID (PSID) revert of NVMe hard-drives from the Dell Security Manager prompt. By default, the option is disabled. Table 35. System setup options—Update, Recovery menu...
  • Page 109 Table 36. System setup options—System Management menu (continued) System Management Auto on Time Enable to set the computer to turn on automatically every day or on a preselected date and time. This option can be configured only if the Auto On Time is set to Everyday, Weekdays, or Selected Days.
  • Page 110 Table 39. System setup options—Virtualization menu (continued) Virtualization Intel Trusted Execution Technology (TXT) Enable Intel Trusted Execution Specifies whether a measured Virtual Machine Monitor (MVMM) can utilize the Technology (TXT) additional hardware capabilities that are provided by Intel Trusted Execution Technology.

  • Page 111: Aktualizowanie Systemu Bios

    7. Po zakończeniu pobierania przejdź do folderu, w którym został zapisany plik aktualizacji systemu BIOS. 8. Kliknij dwukrotnie ikonę pliku aktualizacji systemu BIOS i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. Więcej informacji można znaleźć w zasobach bazy wiedzy pod adresem www.dell.com/support. Aktualizowanie systemu BIOS w środowiskach Linux i Ubuntu Aby zaktualizować...

  • Page 112: Aktualizowanie Systemu Bios Z Menu Jednorazowego Rozruchu Pod Klawiszem F12

    Aby zaktualizować system BIOS za pomocą menu jednorazowego rozruchu F12, przygotuj następujące elementy: ● Nośnik USB sformatowany w systemie plików FAT32 (nośnik nie musi być urządzeniem rozruchowym). ● Plik wykonywalny systemu BIOS pobrany z witryny Dell Support i skopiowany do katalogu głównego nośnika USB. ● Zasilacz sieciowy podłączony do komputera.

  • Page 113: Hasło Systemowe I Hasło Konfiguracji Systemu

    Hasło systemowe i hasło konfiguracji systemu Tabela 42. Hasło systemowe i hasło konfiguracji systemu Typ hasła Opis Hasło systemowe Hasło, które należy wprowadzić, aby zalogować się do systemu. Hasło konfiguracji systemu Hasło, które należy wprowadzić, aby wyświetlić i modyfikować ustawienia systemu BIOS w komputerze. W celu zabezpieczenia komputera można utworzyć...

  • Page 114: Czyszczenie Hasła Systemowego I Hasła Systemu Bios (Konfiguracji Systemu)

    Nastąpi ponowne uruchomienie komputera. Czyszczenie hasła systemowego i hasła systemu BIOS (konfiguracji systemu) Informacje na temat zadania W celu wyczyszczenia hasła komputera lub systemu BIOS skontaktuj się z działem pomocy technicznej Dell: www.dell.com/ contactdell. UWAGA: Informacje na temat resetowania haseł systemu Windows lub aplikacji można znaleźć w dokumentacji dostarczonej z systemem Windows lub aplikacjami.

  • Page 115: Chapter 9: Rozwiązywanie Problemów

    Informacje na temat zadania Test diagnostyczny SupportAssist obejmuje całościowe sprawdzenie elementów sprzętowych. Przedrozruchowy test diagnostyczny wydajności systemu Dell SupportAssist jest wbudowany w systemie BIOS i uruchamiany wewnętrznie przez system BIOS. Wbudowana diagnostyka systemu zawiera szereg opcji dotyczących określonych urządzeń i grup urządzeń, które umożliwiają:...

  • Page 116: System-Diagnostic Lights

    Jeśli komputer nie jest w stanie uruchomić systemu operacyjnego nawet po kilku próbach, automatycznie uruchamia się narzędzie Dell SupportAssist OS Recovery. Dell SupportAssist OS Recovery to autonomiczne narzędzie instalowane fabrycznie na wszystkich komputerach firmy Dell z systemem operacyjnym Windows. Składa się ono z narzędzi ułatwiających diagnozowanie i rozwiązywanie problemów, które...

  • Page 117: Resetowanie Zegara Czasu Rzeczywistego (Rtc)

    Narzędzie można również pobrać z witryny pomocy technicznej Dell Support, aby rozwiązywać problemy z komputerem, gdy nie można uruchomić podstawowego systemu operacyjnego z powodu awarii oprogramowania lub sprzętu.
  • Page 118 Kroki 1. Wyłącz komputer. 2. Wyłącz modem. 3. Wyłącz router bezprzewodowy. 4. Poczekaj 30 sekund. 5. Włącz router bezprzewodowy. 6. Włącz modem. 7. Włącz komputer. Rozwiązywanie problemów...

  • Page 119: Chapter 10: Uzyskiwanie Pomocy I Kontakt Z Firmą Dell

    Uzyskiwanie pomocy i kontakt z firmą Dell Narzędzia pomocy technicznej do samodzielnego wykorzystania Aby uzyskać informacje i pomoc dotyczącą korzystania z produktów i usług firmy Dell, można skorzystać z następujących zasobów internetowych: Tabela 44. Narzędzia pomocy technicznej do samodzielnego wykorzystania Narzędzia pomocy technicznej do samodzielnego...

This manual is also suitable for:

D17s

Table of Contents
