ISC BM 46-S Operating Instructions Manual
  1. Manuals
  2. Brands
  3. ISC Manuals
  4. Lawn Mower
  5. BM 46-S
  6. Operating instructions manual

ISC BM 46-S Operating Instructions Manual

Petrol lawn mower
Hide thumbs
Table of Contents
  • Table of Contents
  • Sicherheitshinweise für Handgeführte Rasenmäher
  • Aufbauübersicht und Lieferumfang
  • Ordnungsgemäßer Gebrauch
  • Zusammenbau der Komponenten
  • Einstellen der Schnitthöhe
  • Inbetriebnahme
  • Vor dem Mähen
  • Hinweise zum Richtigen Mähen
  • Das Mähen
  • Entleeren des Grasfangsackes
  • Nach dem Mähen
  • Wartung und Pflege
  • Vorbereitung für das Einlagern des Rasenmähers
  • Vorbereitung des Rasenmähers für den Transport
  • Technische Daten
  • Ersatzteilbestellung
  • Störungen und Fehlerbehebung
  • Safety Instructions for Hand Mower
  • Machine Layout and Items Supplied
  • Intended Use
  • Assembling the Components
  • Setting the Cutting Height
  • Starting up
  • Before Mowing
  • Tips for Proper Mowing
  • Mowing
  • Emptying the Grass Basket
  • After Mowing
  • Care and Maintenance
  • Preparing the Mower for Long-Term Storage
  • Preparing the Mower for Transport
  • Technical Data
  • Ordering Spare Parts
  • Faults and Troubleshooting
  • Conception et Volume de Livraison
  • Utilisation Conforme
  • Assemblage des Composants
  • Réglage de la Hauteur de Coupe
  • Mise en Service
  • Avant de Tondre le Gazon
  • Consignes pour Tondre Correctement le Gazon
  • La Tonte
  • Vidange du Sac Collecteur Dʼherbe
  • Après la Tonte
  • Entretien et Maintenance
  • Préparation du Stockage de la Tondeuse à Gazon
  • Préparation de la Tondeuse à Gazon pour le Transport
  • Caractéristiques Techniques
  • Commande de Pièces de Rechange
  • Dérangements et Élimination des Erreurs
  • Overzicht Van de Opbouw en Omvang Van de Levering
  • Reglementair Gebruik
  • Assemblage Van de Componenten
  • Afstellen Van de Maaihoogte
  • Inbedrijfstelling
  • Vóór Het Maaien
  • Instructies Voor Het Correct Maaien
  • Gras Afrijden
  • Leegmaken Van de Opvangzak
  • Na Het Maaien
  • Onderhoud
  • Voorbereiding Voor Het Opbergen Van de Maaier
  • Voorbereiding Van de Maaier Voor Het Transport
  • Technische Gegevens
  • Bestellen Van Wisselstukken
  • Storingen en Verhelpen Van Fouten
  • Avvertenze DI Sicurezza Per Tosaerba Condotto a Mano
  • Struttura Generale Ed Elementi Forniti
  • Uso Corretto
  • Assemblaggio Dei Componenti
  • Impostazione Dellʼaltezza DI Taglio
  • Messa in Esercizio
  • Prima DI Tagliare Lʼerba
  • Avvertenze Per Tagliare Lʼerba in Modo Corretto
  • Tagliare Lʼerba
  • Svuotare Il Sacco DI Raccolta Dellʼerba
  • Dopo Avere Tagliato Lʼerba
  • Manutenzione E Cura
  • Preparazione in Caso DI Inattività del Tosaerba
  • Preparazione del Tosaerba Per Il Trasporto
  • Caratteristiche Tecniche
  • Ordinazione Dei Pezzi DI Ricambio
  • Anomalie E Soluzione DI Eventuali Problemi
  • Montažni Prikaz I Opseg Isporuke
  • Propisna Uporaba
  • Montaža Komponenti
  • Podešavanje Visine Rezanja
  • Puštanje U Pogon
  • Prije Uporabe
  • Napomene Za Pravilno Rezanje
  • Košnja
  • Pražnjenje Vreće Za Sakupljanje Trave
  • Nakon Košnje
  • Njega I Održavanje
  • Priprema Za Skladištenje Kosilice
  • Priprema Kosilice Za Transport
  • Tehnički Podaci
  • Narudžba Rezervnih Dijelova
  • Smetnje I Uklanjanje Kvarova
  • Bezbednosne Napomene U Vezi Kosilice Za
  • Ručno Vođenje
  • Montažni Prikaz I Obim Isporuke
  • Propisna Upotreba
  • Montaža Komponenata
  • Podešavanje Visine Rezanja
  • Puštanje U Pogon
  • Pre Upotrebe
  • Napomene U Vezi Ispravne Košnje
  • Košnja
  • Pražnjenje Kese Za Sakupljanje Trave
  • Nakon Upotrebe
  • Održavanje I Nega
  • Priprema Za Skladištenje Kosilice
  • Priprema Kosilice Za Transport
  • Tehnički Podaci
  • Porudžbina Rezervnih Delova
  • Smetnje I Njihovo Uklanjanje

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 23

Quick Links

BM 46-S
Petrol Lawn Mower
Artikel-Nr.: 3401045
Ident-Nr.:
01016

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BM 46-S and is the answer not in the manual?

Questions and answers

Related Manuals for ISC BM 46-S

Summary of Contents for ISC BM 46-S

  • Page 1 BM 46-S Artikel-Nr.: 3401045 Petrol Lawn Mower Ident-Nr.: 01016...

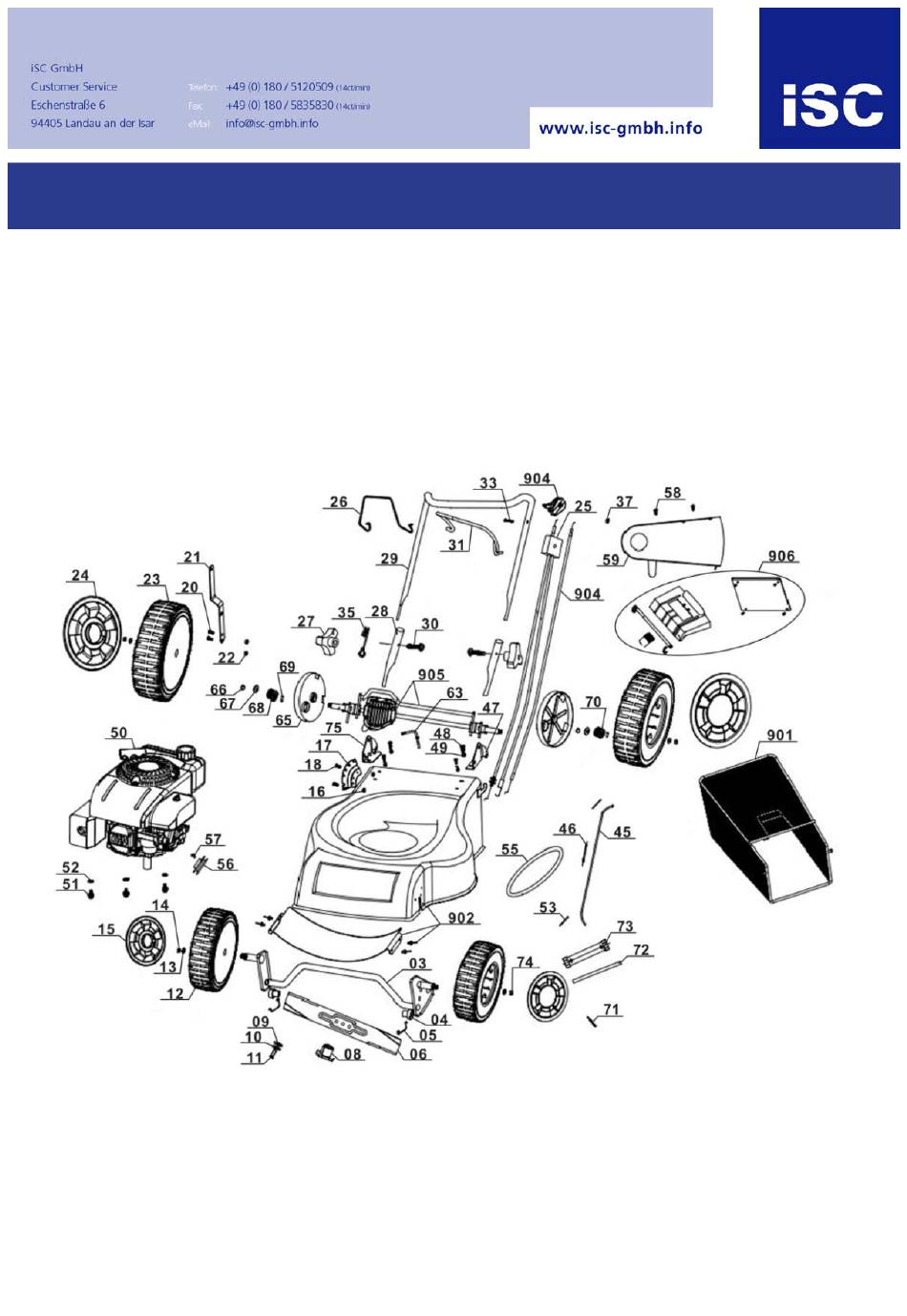

  • Page 2 Komponenten / Ersatzteile Position Artikel-Nr. Beschreibung Position Artikel-Nr. Beschreibung 340104501003 front axis assembly 340104501063 belt tensioner 340104501004 axis cover 340104501065 rear wheel dust proof für Hinterrad 340104501005 spring 340104501067 enduring washer 12.5ž24x0.5 340104501008 blade adapter 340104501068 drive gear Right 340104501009 washerF10.5žF30ž31 340104501069 hinger pin 4ž16.5 4 x 16.5...
