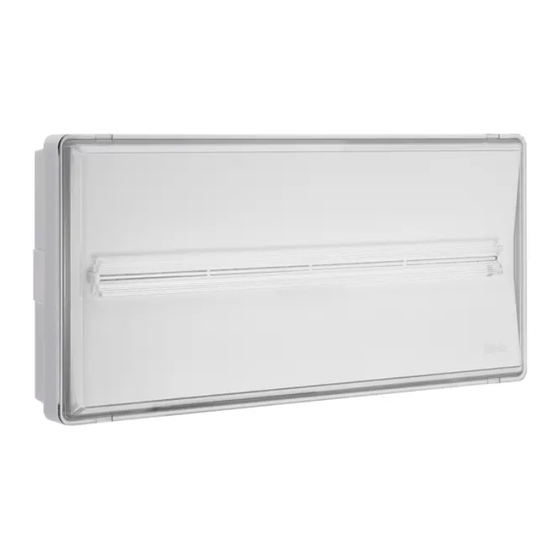

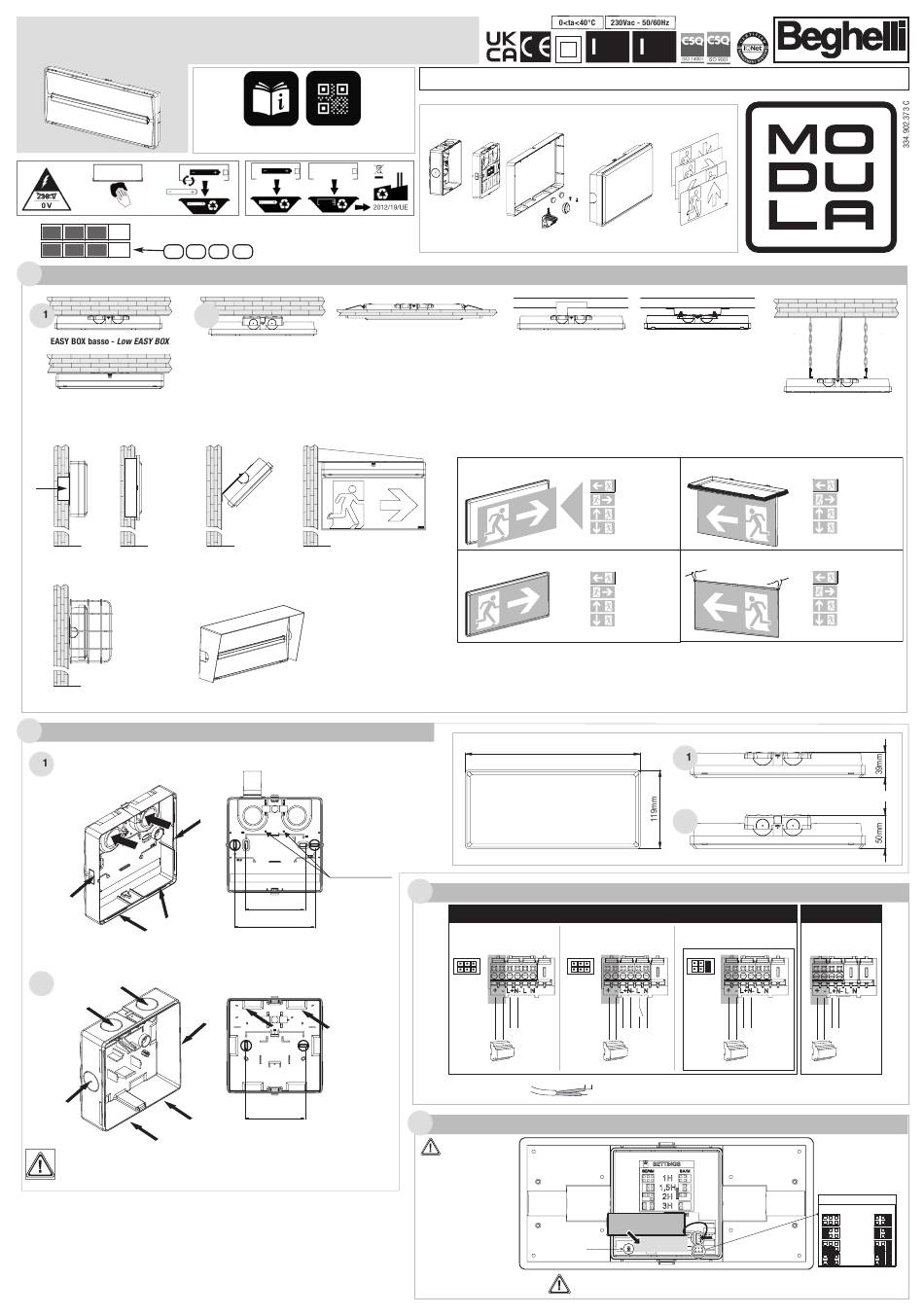

Beghelli PRATICA MODULA AT Manual

PRATICA MODULA AT
Per approfondimenti e aggiornamenti inquadra il codice QR sul prodotto
For further information and updates, scan the QR code on the product
*60
*60
90 120
A
MONTAGGI - MOUNTING
A
18598
(cornice per EASY BOX basso inclusa-
frame for low EASY BOX included)
503
+ cod. 18580
scatola incasso -
flush-mounted box
+ cod. 18591 + cod. 18597
griglia protettiva - protective grille tegola antipioggia - rainproof tile
B
INSTALLAZIONE EASY BOX - EASY BOX INSTALLATION
A
C
M20
B
B
A
15x7mm
15x10mm
A2
Max M20
**A-B-D IP40
C IP65
(+ cod. 18592)
180 480
A2
+ cod. 18586
EASY BOX alto - High EASY BOX
staffa per controsoffitto - ceiling bracket
+ cod. 18590 + cod. 18585
staffa 45° - 45° bracket staffa parete bandiera - flag wall bracket
+ cod. 18581-18582-18583
+ cod. 4127-4128-4129
+ cod. 18592
D
Max Ø10mm
60mm
83,5mm
6
60mm
BEGHELLI S.p.A. - Via Mozzeghine 13/15 - località Monteveglio 40053 Valsamoggia (BO) - Tel. +39 051 9660411 - Fax +39 051 9660444 - N° Verde 800 626626
+ cod. 4319
kit binario trifase -
three-phase track kit
Adesivi (inclusi nelle versioni SA)
Stickers (included in SA versions)
Schermo serigrafato - Screen printed
265mm
C
COLLEGAMENTI - CONNECTIONS
SA Lamp
SE SA con comando
Not Maintained Maintained with control
*
Jumper Jumper
230Vac
2730
8mm
+/- Basic insulation
D
SETTAGGI - SETTINGS
La impostazioni da App sono
prioritarie rispetto alle impo-
stazioni sul circuito.
The settings from the App
have priority over the set-
tings on the circuit.
RESET
La pressione del pulsante
RESET per 15 secondi ripristi-
RESET
na le impostazioni sul circuito
Pressing the RESET button
for 15 seconds resets the
Batteria già collegata - Battery already connected
circuit settings
K07 P65
www.beghelli.com
Adesivi (inclusi nelle versioni SA) -
Stickers (included in SA versions)
+ cod. 18587
staffa blindoluce -
blindoluce bracket
Schermo bandiera serigrafato - Printed screen flag
cod. 18584
Schermo serigrafato con molla - Screen printed with spring
+ cod. 18593
+ cod. 18594
+ cod. 18596
+ cod. 18595
A
A2
SA permanente
Maintained without control
* *
Jumper
230Vac 230Vac 230Vac
2730 2730
Ø 0,33mm 2 (AWG22)÷2mm 2 (AWG14)
booster battery
BIADHESIVE
booster battery connector
+ cod. 3723
gancio sospensione -
suspension hook
+ cod. 18581
+ cod. 18581
+ cod. 18583
+ cod. 18582
+ cod. 4127
+ cod. 4127
+ cod. 4129
+ cod. 4128
SE Lamp
SE
Not Maintained
230Vac
2730
*

SETTINGS

SE/NM SA/M
1h
1,5h
2h
3h
